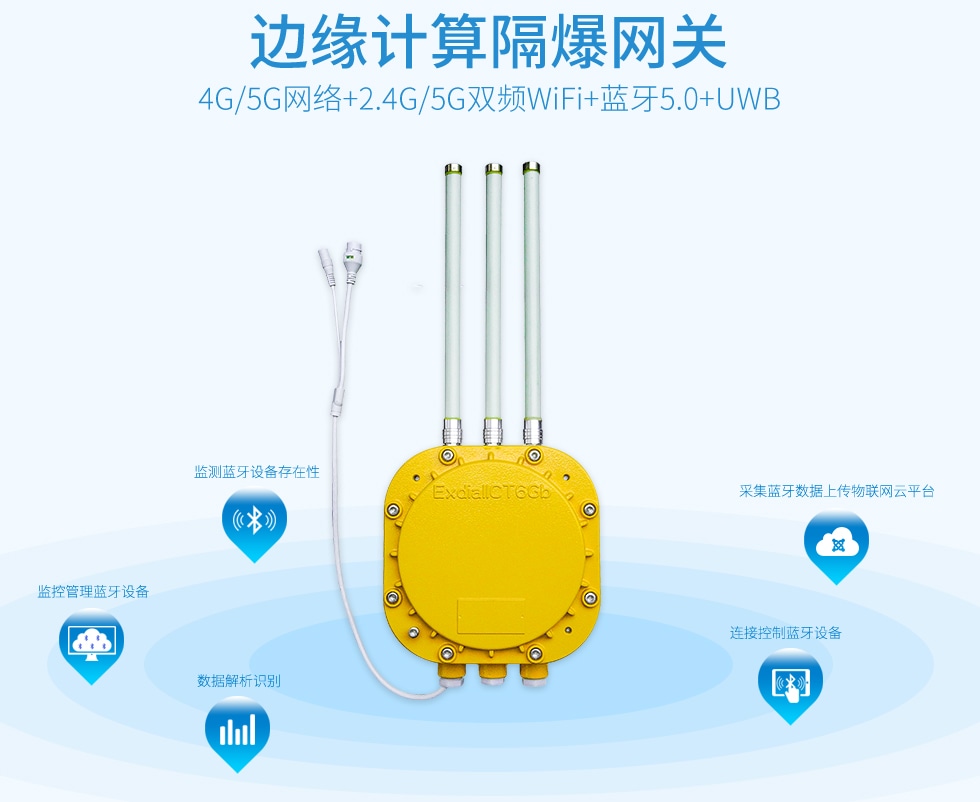

4G/5G隔爆蓝牙5.0网关VDB2613

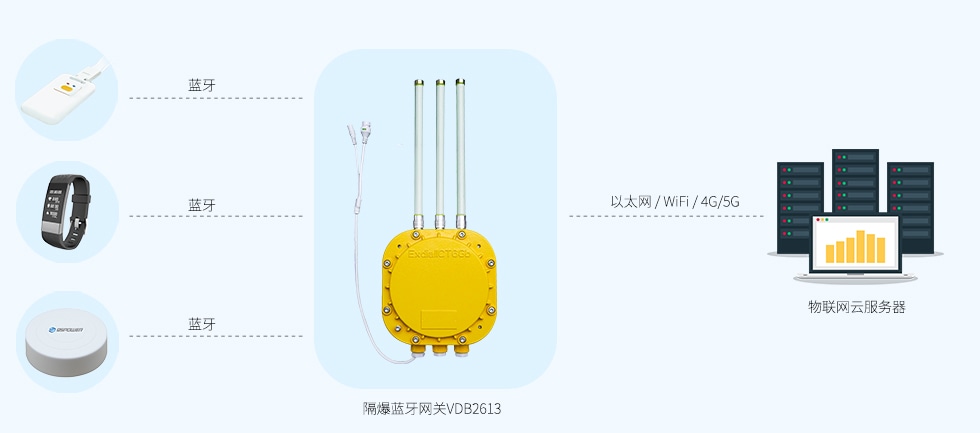

一、隔爆蓝牙网关

        隔爆蓝牙5.0网关VDB2613是深圳市微能信息科技有限公司(95power)推出的一个IP67级防水防尘,集成4G、WiFi、蓝牙5.0(兼容ZigBee、未来兼容Lora),可挂载UWB基站板等具有强大的边缘计算能力的蓝牙网关。网关使用隔爆型标准金属外壳,可应用于矿井、加油站、化工厂等Ⅰ类防爆等级要求的场所。此网关具有一定的边缘计算能力,在客户的蓝牙终端侧对蓝牙数据进行简单的数据处理,这样可以减轻云计算的压力。此外网关还可以做采集蓝牙设备数据、连接控制蓝牙设备、蓝牙定位、蓝牙设备信号监测等应用,还可以用在UWB定位系统中作为UWB基站使用。






        VDB2613的基本功能是蓝牙/ZigBee网关,可用来做室内定位,也可以作为蓝牙/ZigBee网络中枢来发送指令到蓝牙/ZigBee设备,或者采集接收蓝牙/ZigBee设备(如蓝牙传感器、报警装置等)的信号并上传到后台服务器,隔爆网关可以通过WiFi、以太网方式接入互联网。供电方式上,网关可以使用24V_1A电源适配器,也兼容48V标准POE供电。



        在此基础上隔爆网关VDB2613可以选配4G模块(PCIE接口),插入Micro-SIM卡即可实现4G网络通讯,省去复杂的网络布线。并且使用4G或者网线接入互联网时,可以把WiFi配置成AP模式,为其他WiFi设备提供网络接入,同时可以通过WiFi配置蓝牙网关的参数。



        与此同时,网关VDB2613可以使用LAN口方式挂载我司的UWB基站板,在原有蓝牙网关的基础上额外实现UWB定位基站的功能。



        另外VDB2613支持隔离型485接口,可以连接工控机、程控机,实现串口数据到网络的上传或下发。该串口不做485用途时还可以兼容Molex接头的G-MOUSE卫星定位产品,实现GNSS卫星定位。



        此隔爆蓝牙/ZigBee网关另外开放2路USB口,可外接其他支持Linux 2.6.36操作系统及以下版本驱动的USB外设,如U盘、打印机等等,方便扩展外设。



        VDB2613内部支持最大64GByte的符合SD-XC(class 10)协议标准的SD存储卡,从而可以实现长时间断网时的离线数据存储。





二、内部组成

        隔爆蓝牙网关VDB2613内置4G、WiFi、网口和蓝牙多种通信方式。WiFi与蓝牙之间通过串口通信,4G与WiFi之间通过USB接口通信。VDB2613支持标准POE和DC_24V直流电源两种供电方式。





三、网关特征

* 蓝牙网关支持4G全网通(可定制5G);

* 蓝牙网关支持双频WiFi(双频可定制)、以太网、4G/5G(可定制)三种方式联网传输数据;

* 兼容IEEE 802.11n, IEEE 802.11g, IEEE 802.11b三种WiFi协议;

* IP67级防水防尘;

* 通讯协议:网关支持TCP/IP、UDP、MQTT协议,支持定制HTTP数据协议;

* 网关拥有一个WAN/LAN自适应网口;

* 数据格式:与服务器通信的数据类型为JSON格式;

* 支持蓝牙5.0版本;

*  蓝牙角色:支持同时多角色,支持广播(从机)、扫描(主机)、连接;

*  蓝牙协议:可扫描,可连接;

蓝牙网关集成扫描和连接,可扫描采集数据,也可以连接控制蓝牙设备。两类常见客户应用如下:

   (1)采集数据:采集ble蓝牙设备的广播数据,一台蓝牙网关每秒可以扫描抓取200台蓝牙设备广播数据包上报至指定的服务器;

   (2)连接控制:一台蓝牙网关至多可连接控制20台蓝牙设备(推荐连接7台),进行双向(上行和下行)数据传输,比如控制蓝牙智能门锁的开关、控制蓝牙灯具的开关等。

* 蓝牙发射功率最大可达+8dBm;

* 设备过滤:支持多种过滤方式,包括信号量值RSSI、设备名称、Beacon UUID等;

* 支持升级蓝牙固件和WiFi固件;

* UWB定位支持TOF定位算法和TDOA定位算法;

* 有配套的安装配件,方便在各种墙体、柱体等固定安装;

* 隔爆网关支持POE供电和DC 24V供电;

* 符合RoHS、FCC、CE认证标准;





四、网关接口

隔爆网关VDB2613有挂载UWB基站板,也有没挂载UWB基站板的两种版本,网关接口如下:



1,RJ45网口

隔爆网关VDB2613的网口支持五类线和超五类线,可传输数据同时也能支持POE供电。网口为WAN/LAN自适应网口,且支持LED网口灯。



工作模式网口
AP ClientLAN
GatewayWAN



2,DC电源接口

网关VDB2613的电源接口支持DC输入,输入电压范围6-24.0V,电流不小于1A,接口采用DC电源插座,电源座孔径6.4mm,针径为2mm,针头为正极。

说明:出厂配备的24V电源适配器输入电压为AC100-240V,50/60Hz,输出电压为24V_1A。电源接头为外负内正。



3,复位按键(默认内置,如需外置需要定制)

短按复位,长按网关VDB2613的复位按钮5秒钟以上,网关内部的WiFi会恢复出厂设置。



4,电源指示灯(按键内置灯圈,保留选项)

网关上电LED灯常亮



5,天线

蓝牙/ZigBee、WiFi、Lora、UWB及4G柱状全向高增益天线,必须安装才可以收发无线信号。



6,RS485

如有需求可接出RJ45接口的RS485数据线接头。

该接头如果不用时可以接出Molex接头的G-mouse,进而可以实现网关的高精度定位(只用一次即可定位隔爆网关VDB2613的位置,用完即可拆下GMouse)。



7,USB扩展

网关内部预留两个USB接口,可以外接USB设备如U盘,打印机等。



8,UWB定位基站

网关内部可通过排线连接UWB定位基站VDU2503,进而实现10厘米高精度UWB定位。



9,PCIE接口式4G通信模组支持

网关内部预留PCIE接口的4G通信模组,可以让网关实现4G上网功能。



10,SD存储卡接口

网关内部预留SD卡接口,最大支持64G,兼容符合SD-XC(class10)协议标准的SD卡。





五、应用场景

        VBD2613在蓝牙终端侧可以采集周边的ibeacon蓝牙设备的广播数据,收集RSSI值、MAC地址、UUID、Major、Minor等数据,其数据格式一般是通用的Json格式,蓝牙网关的边缘计算功能极大地方便云计算处理通过网关转发来的数据。主要的应用场景有以下几类:


应用场景1:采集传感器信息上报服务器,从服务器下发指令等。

        隔爆网关VDB2613的蓝牙收集附近蓝牙传感器的信息,如温湿度、光照度、CO2浓度等,一秒一次,通过4G等方式上传到物联网云平台。云平台的控制信息通过蓝牙5.0网关VDB2613下发给蓝牙控制器模块或蓝牙开关,用来调节温湿度等信息,一秒一次。

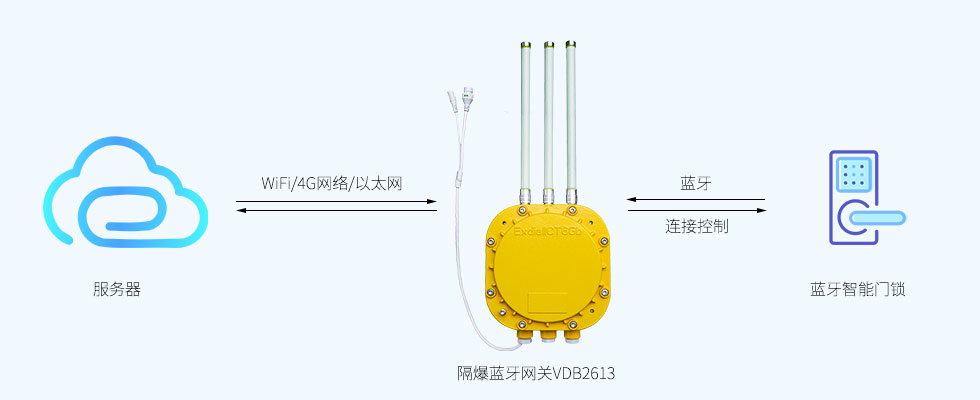

应用场景2:隔爆网关连接控制蓝牙设备,比如网关连接蓝牙智能门锁,控制智能锁开关等。






应用场景3:使用此网关监测蓝牙设备广播报文信息,做存在性监测。

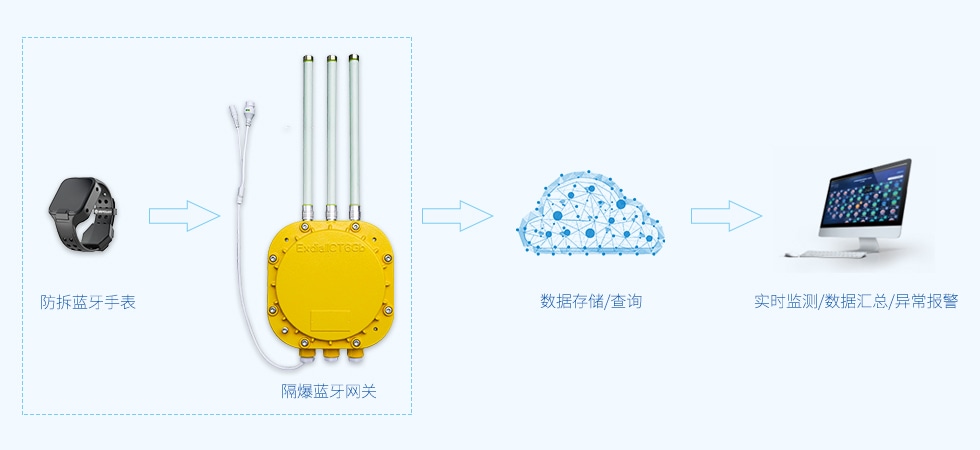

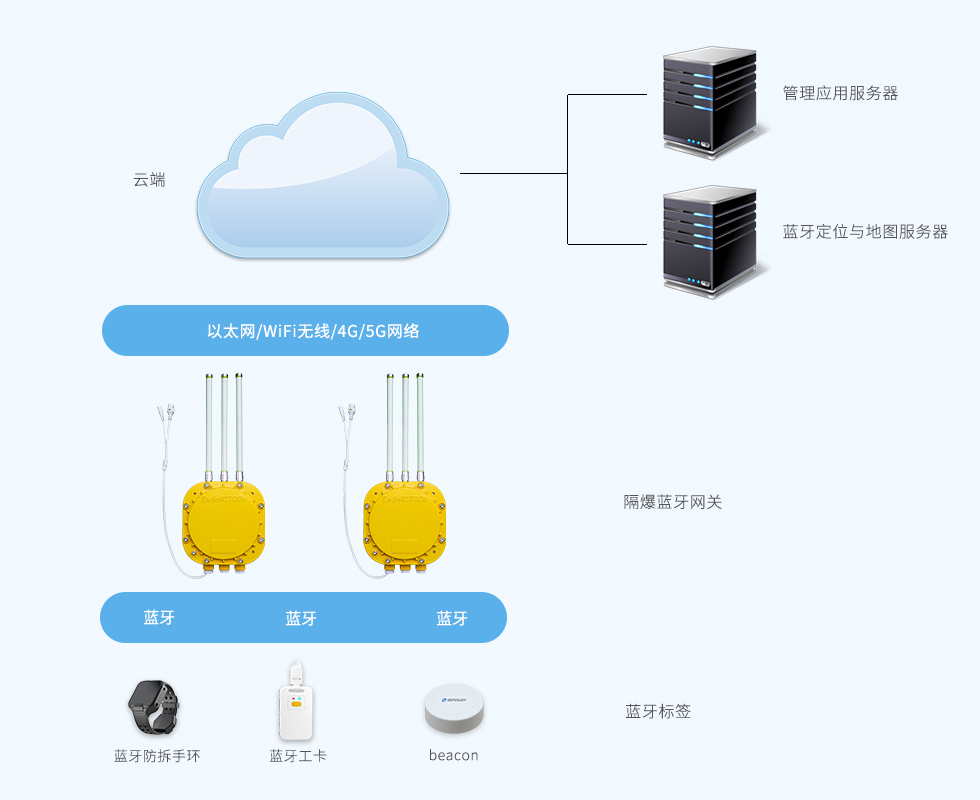

应用场景4:网关用在室内定位系统中,采集蓝牙定位标签的信息转发定位服务器做人员定位。

        VDB2613收集附近Beacon的信息,包括RSSI,MAC等,然后将收到的Beacon信息通过WiFi、网线或者4G模块联网的方式,传输到指定的UDP服务器,并能接受服务器返回的信息。UDP服务器收到来自某个IP的隔爆网关的数据后,通过解析数据和计算,得到Beacon的位置信息,然后显示在前端页面。并能通过网关VDB2613下发命令给蓝牙标签,做定制性的功能开发(比如:结合灯具使灯亮起来、触发门铃等)。

说明:VDB2613有三种联网方式,可以通过网线、LTE实现联网,也可以通过WiFi连接无线路由实现联网。

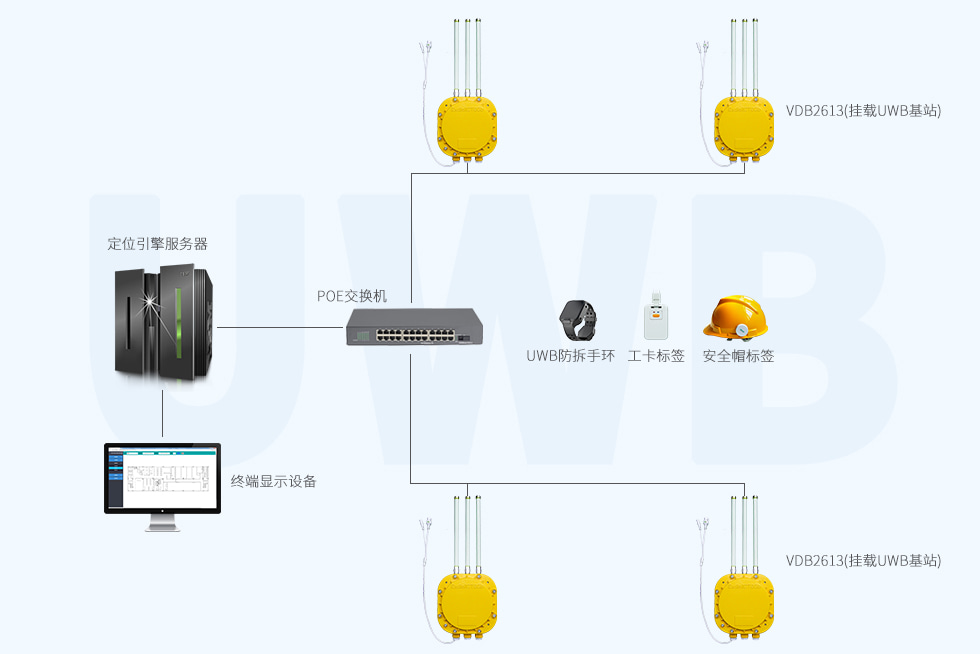

应用场景5:将挂载UWB基站板的隔爆网关VDB2613用在UWB定位系统中做人员定位,支持TDOA定位和TOF定位,详情参照UWB基站VDU2503。





六、网关硬件参数

通用参数
尺寸长220mm * 宽200mm * 高89mm(不含壁挂或者抱杆套件天线)
重量3.1kg (无抱杆套件)
供电方式DC_6~24V or 标准POE供电
平均电流200mA@6V(无UWB,无4G)
工作温度-20℃~70℃
物理接口网络接口 * 1、DC直流电源接口 * 1、RS485/Molex 接头
WiFi参数
Wifi 协议IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
传输速率IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
IEEE 802.11n : 72Mbps @ HT20;150Mbps @ HT40
接收灵敏度HT40 MCS7 : -70dBm@10% PER(MCS7)
HT20 MCS7 : -73dBm@10% PER(MCS7)
54M: -77dBm@10% PER
11M: -89dBm@ 8% PER
发射功率IEEE 802.11n: 14dBm @HT40 MCS7;15dBm@HT20 MCS7
IEEE 802.11g: 15dBm
IEEE 802.11b: 18dBm
无线安全WPA/WPA2, WEP, TKIP, and AES
工作模式Bridge、Gateway、AP Client
蓝牙参数
蓝牙协议Bluetooth ®5.0
传输速率Uncoded:1Mbps/2Mbps,Coded:125kbps(S=8)/500kbps(S=2)
无线安全AES HW Encryption
发射功率默认8dBm±1.5dBm
接收灵敏度-93dBm@1Mbps BLE
覆盖范围80米(无遮挡环境)
ZigBee 参数
通信协议及频段IEEE 802.15.4 ISM 2.4~2.5GHz
覆盖范围500米(无遮挡环境)
理论带宽250Kbps
接收灵敏度-97dBm
Lora 参数
使用频率450~480MHz,典型值470MHz
发射功率12.5dBm
接收参数Max 0dBm, Min -110dBm@2kbps
传输速率0.78~150kbps, 典型值2kpbs
4G 参数
频段支持3网通,支持移动、联通、电信网络
• LTE-TDD Band 38/39/40/41
• LTE-FDD Band 1/3/5/8
• TD-SCDMA Band 34/39
• UMTS Band 1/8
• EVDO BC0
• CDMA1x BC0
• GSM Band 3/5/8
UWB 无线参数
支持协议IEEE802.15.4-2011 UWB
频率支持CH1-5全频段
CH1:3244.8 – 3744MHz
CH2:3774 – 4243.2MHz(Default)
CH3:4243.2 – 4742.4MHz
CH4:3328 – 4659.2MHz
CH5:6240 – 6739.2MHz
典型发射功率-6dBm@CH2
接收灵敏度-105dBm@CH2(BER 10%,With LNA)
数据传输速率默认6.8Mbps,支持110Kbps,850kbps
UWB 定位性能
定位精度<30cm(基站标签无遮挡)
推荐基站布局间隔20m~50m
数据上传方式10/100M Ethernet
基站时钟同步方式UWB无线时钟同步



七、蓝牙网关参数配置

深圳市微能信息科技有限公司的蓝牙网关配置参数方法:在网页端登录蓝牙网关管理页面,按需配置蓝牙网关的参数,具体可下载本页面规格书参考;


完整版蓝牙网关网页端配置参数方法:蓝牙网关设置参数教程

大批量、统一配置蓝牙网关的参数方法:蓝牙网关配置管理系统



八、安装方法

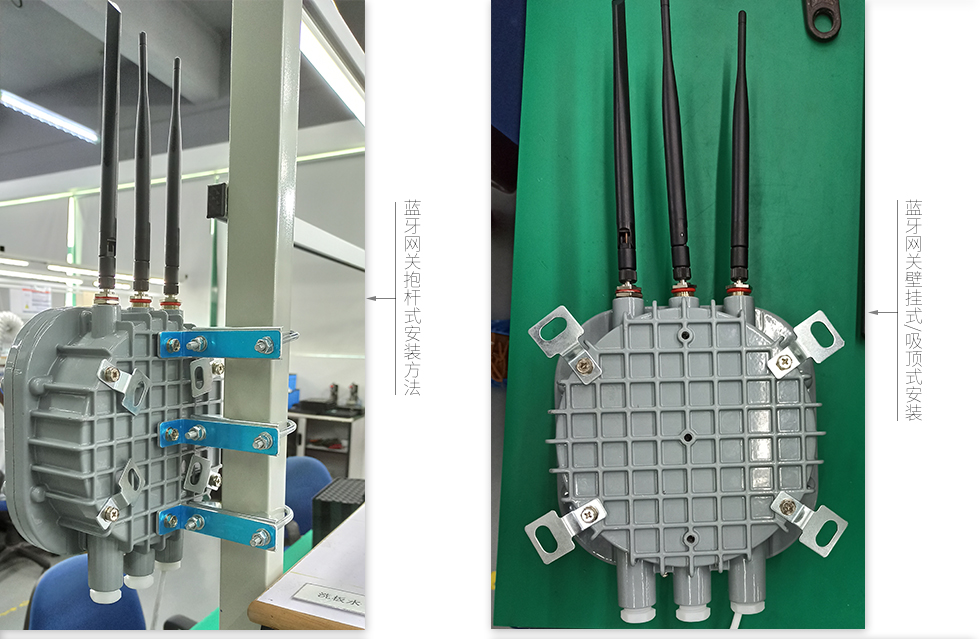

隔爆蓝牙网关VDB2613有两种安装方式,如下图所示:




方法1:抱杆式安装隔爆网关

抱杆式安装可以配合L型角铁和U型卡扣,将隔爆蓝牙网关固定安装到杆子、柱子等形式的安装杆上,如下图所示。


方法2:壁挂式/吸顶式安装隔爆网关

对于平面型的安装环境,比如墙壁上、天花板上,可以采用壁挂式/吸顶式安装,配合隔爆网关自带的4个壁挂铁片来固定,如下图所示。





九、服务器信息配置

用户可以通过web界面配置服务器地址和端口信息,配置的服务器地址和端口需要VDB2613可以访问到。此外,VDB2613默认的上网方式为UDP协议,在web界面可以自定义通信协议,可以选择的协议有TCP/UDP/MQTT。可以分别配置为TCP、UDP和MQTT协议通信。具体服务器信息配置方法,可下载此网关规格书详细查看。





十、设置隔爆网关的蓝牙信息

用户可以通过web界面配置隔爆网关的蓝牙的各种参数,主要包括扫描过滤参数,扫描数据参数、网关蓝牙广播参数、网关蓝牙与APP和设备通信的各个UUID。





十一、系统管理配置

设置Web界面显示、回复出厂设置、重启系统、升级系统、telnet测试管理。



十二、购买蓝牙网关VDB2613

亲可以在阿里巴巴(1688)搜索“微能信息”进入官方阿里店铺,使用淘宝账号登录,支付宝购买。

提示:店铺标价仅供参考,实际价格以销售提供的报价单为准哦!

说明:微能信息支持出货无丝印/无LOGO的蓝牙网关;也支持定制带LOGO或丝印的蓝牙网关。



十三、蓝牙网关选型

请点击以下产品图片,进入相应的网关详情页进行选型。



蓝牙网关VDB2602(连接28台设备)



蓝牙5.0网关VDB2603



蓝牙4.2网关VDB2601



4G蓝牙5.0网关VDB2605



蓝牙4.2网关VDB2606


200米防爆4G蓝牙网关VDB2609


远距离室外蓝牙网关VDB2610


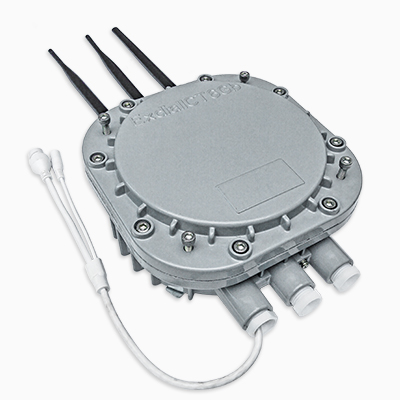

隔爆蓝牙网关VDB2613
