UWB定位演示套件2

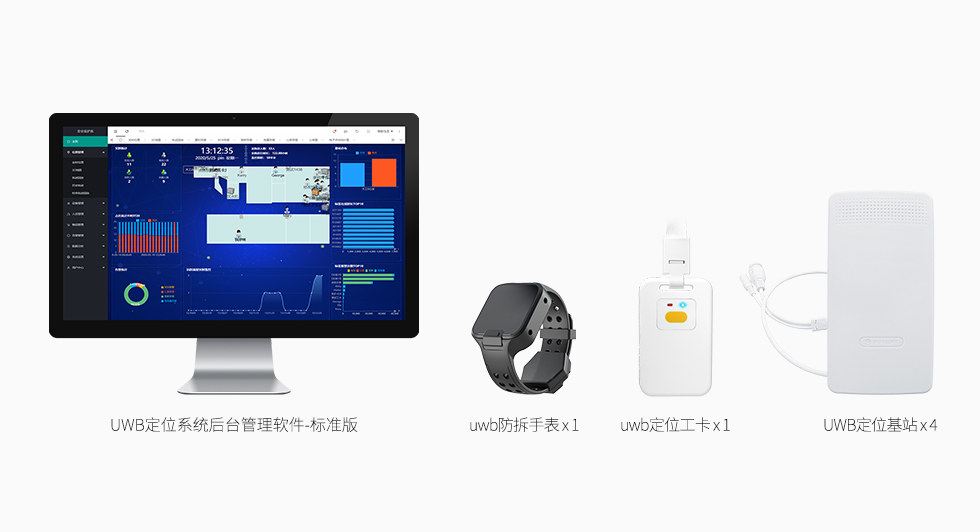

之前深圳微能信息(95power)有推出UWB定位系统演示套件demo-基础版,详情见“UWB定位系统demo”,不过第一版UWB定位系统demo搭配的后台管理软件是基础版。现微能信息推出搭配标准版后台管理系统的UWB定位系统演示套件,包含UWB基站、UWB工卡、UWB手环、标准版后台管理软件,如下图1。








(一)系统组成

这套UWB定位系统套件标准版是一套可以完整实现高精度室内定位演示的软硬件组合。标准版UWB定位系统套件包括以下:



组成备注
UWB基站4个IP67级防水UWB基站VDU2503
UWB标签标签可选,默认是1个UWB防拆手环+1个UWB工卡
定位引擎CLE1套
PC端后台定位管理软件1套,支持GIS/CAD室内地图导入
技术文档资料系统套件文档资料,包括UWB基站搭建配置使用说明书,后台管理软件操作说明、可供二次开发的API接口,后台数据接口资料,UWB基站、标签、工卡资料等

备注:CLE——全称Central Location Engine





(二)应用价值

可在不同的场地快速搭建高精度UWB定位展示环境,进行实地UWB定位演示;





(三)功能实现

适用于1-2个人的区域(室内或室外)人员定位,比如人员的实时位置定位,人员数量统计、电子围栏、人员历史轨迹查询等功能。还可以根据95power提供的API接口等资料做二次开发。





(四)PC端后台定位管理软件-标准版

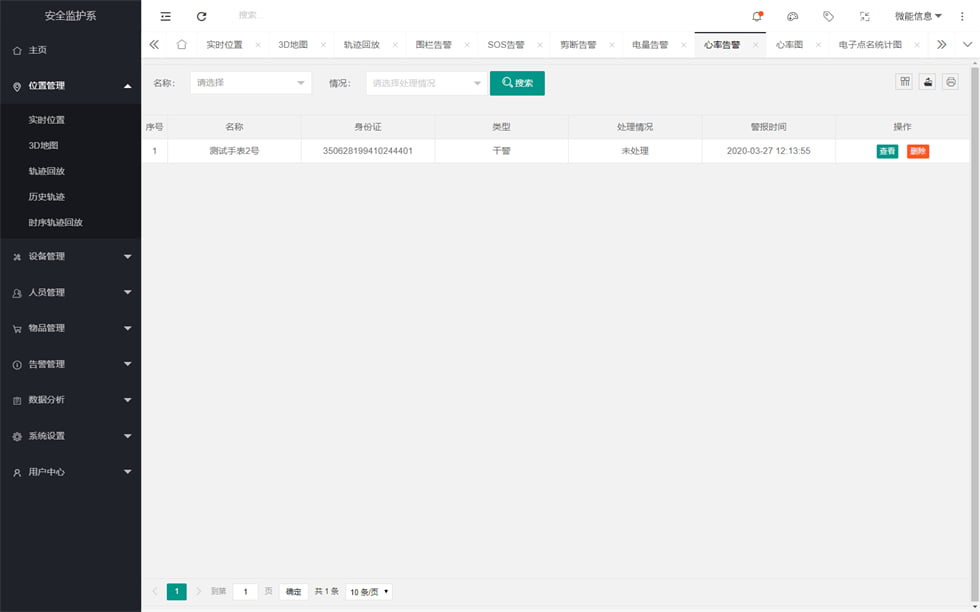

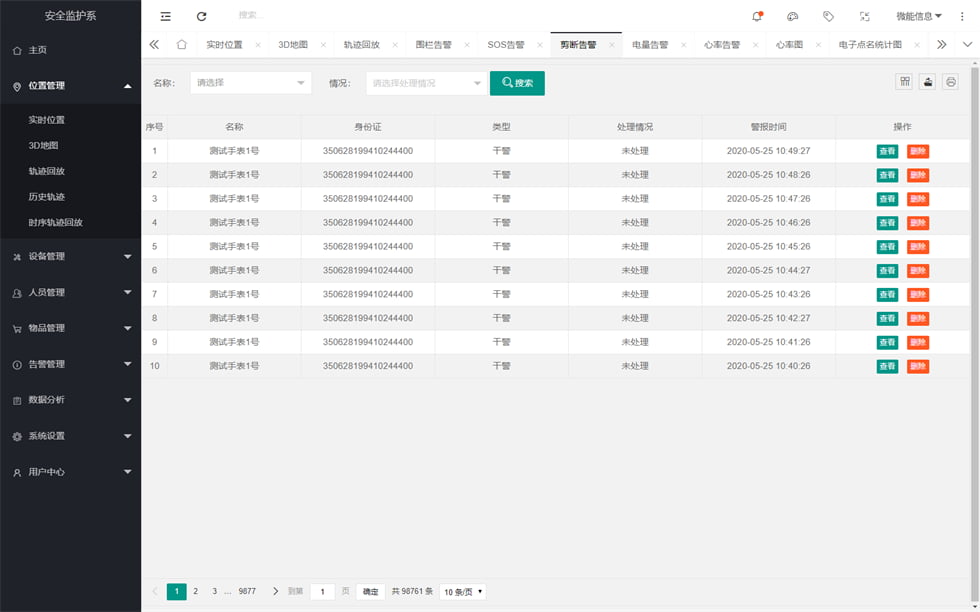

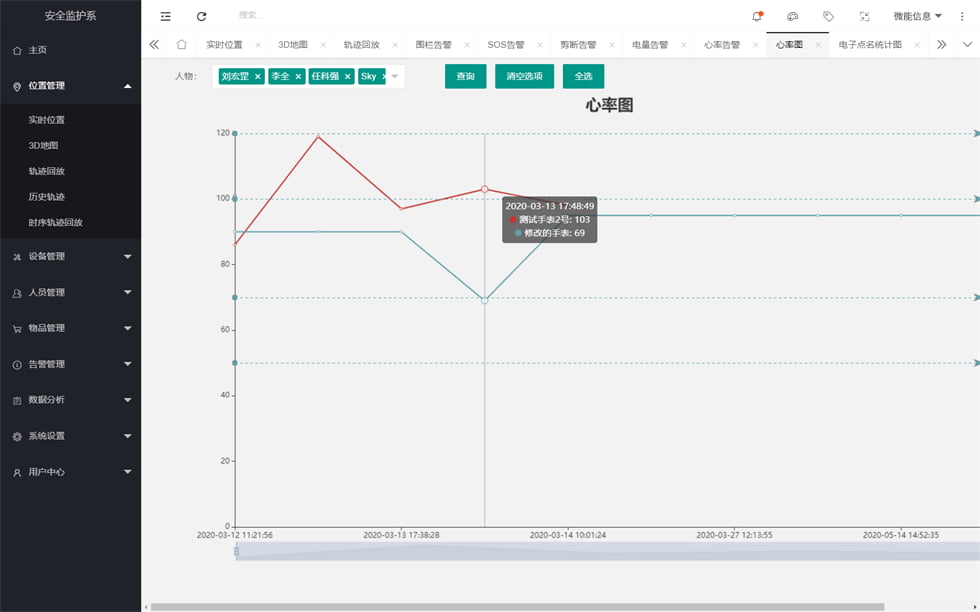

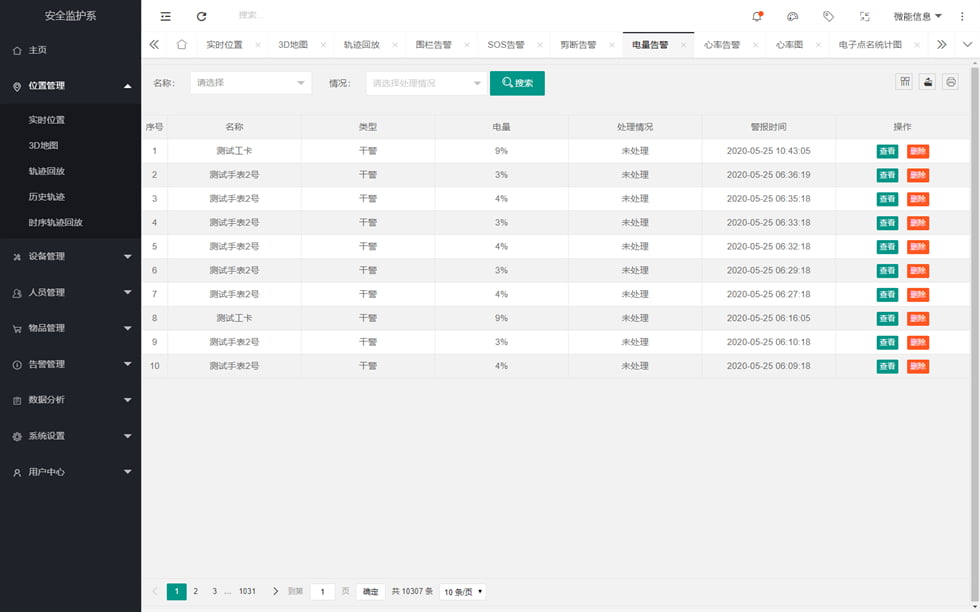

标准版后台定位管理软件可实现对佩戴UWB工卡或者UWB手环的人员进行实时位置定位,轨迹回放,历史运动轨迹查询,电子围栏告警,SOS告警,剪断告警,电量告警,心率告警,电子点名统计等,如下图所示。
