4G蓝牙网关VDB2605

基于蓝牙5.0开发,150米/200米信号覆盖。集成蓝牙5.0+WiFi+4G。插4G全网通流量卡,支持TCP、UDP、MQTT协议。json格式数据,提供SDK和API接口做二次开发。应用:(1)数据采集,比如采集蓝牙传感器的数据、蓝牙信标的广播数据、蓝牙手环/手表的数据等上报服务器,每秒扫描200台设备数据包;(2)连接控制,比如连接蓝牙智能门锁、蓝牙灯具、蓝牙钥匙等,远程控制开关、授权等,一对多连接;(3)蓝牙定位系统,做人员管理定位。
尺寸:直径: 110mm;高: 35mm
浏览次数:2098
4G蓝牙网关VDB2605

一、4G蓝牙网关简介


4G Modem数据表智能蓝牙网关VDB2605(蓝牙4.2+WiFi+4G)

VDB2605是微能信息(95power)推出的一款集成蓝牙、WiFi和4G三种无线通信方式的4G蓝牙网关。因为支持4G网络(插4G流量卡)和无线WiFi两种方式联网上报数据,所以它可以灵活地应用于各种蓝牙数据传输场景。例如使用VDB2605采集ibeacon、蓝牙手环、温湿度传感器的广播数据,然后通过WiFi或4G上报服务器;或者使用VDB2605连接控制BLE蓝牙设备,客户常见的应用比如将4G网关VDB2605连接蓝牙智能门锁,从而使用手机app远程控制门锁的开关。VDB2605支持5.0V适配器电源供电。



二、网关特征

*  WLAN支持IEEE802.11n,IEEE802.11g,IEEE802.11b无线标准协议;

*  通讯协议:网关支持TCP、UDP、MQTT协议;

*  VDB2605支持2种联网方式 (1)支持4G网络联网;(2)支持无线WiFi联网;

*  基于蓝牙5.0版本开发;

*  覆盖距离:4G网关配置PCB板载天线的话可以覆盖150米范围;配置IPEX天线,蓝牙可覆盖200米范围。

*  网关基于Nordic低功耗蓝牙芯片开发;

*  蓝牙协议:可扫描,可连接;

*  设备过滤:支持多种过滤方式,包括RSSI值、设备名称、Beacon UUID等;

*  蓝牙角色:多角色支持,支持广播、扫描(主机)、连接三种工作模式;

*  网关烧录新版2.0软件,集成广播、扫描和连接,可扫描采集数据,也可以连接控制蓝牙设备。客户常见的两类应用如下:

  (1)采集数据:采集ble蓝牙设备(iBeacon、温湿度传感器等)的广播数据,4G网关VDB2605每秒可以扫描抓取200台蓝牙设备广播包上报至指定的服务器;

  (2)连接控制:单台4G蓝牙网关至多可连接控制20台蓝牙设备(推荐连接7台),进行双向数据传输,比如控制蓝牙智能门锁的开关等。

*  VDB2605兼容4G/3G/2G移动网络频段;

*  VDB2605支持4G全网通(三网通),包括移动4G,联通4G,电信4G;

*  VDB2605支持4G网络上传数据,在网关内部插4G流量卡;

*  数据格式:与服务器通信的数据类型为JSON格式;

*  可提供SDK和API接口对接,支持用户进行二次开发;

*  支持升级蓝牙固件和WiFi固件;

*  支持5V适配器电源供电;

*  符合RoHS、FCC、CE认证标准


注明:出厂默认的是4G上网方式,如需通过无线WiFi方式上网,可以通过  http://10.10.10.254  地址进入网页端进行配置。



三、4G蓝牙网关参数表

  尺寸  直径: 110mm;高: 35mm
  供电  DC3.5-5.5V、POE Switch up to 57V
  电流  200mA@5V
  工作温度  -20℃~70℃
  接口  WAN接口和电源接口
  WiFi部分
  WiFi 标准  IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
  传输速率  IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
  IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
  IEEE 802.11n : 72Mbps @ HT20;150Mbps @ HT40
  灵敏度  HT40 MCS7 : -67dBm@10% PER(MCS7)
  HT20 MCS7 : -73dBm@10% PER(MCS7)
  54M: -76dBm@10% PER
  11M: -91dBm@ 8% PER
  功耗  IEEE 802.11n: 15dBm @HT40 MCS7;15dBm@HT20 MCS7
  IEEE 802.11g: 16dBm
  IEEE 802.11b: 18dBm
  安全  WPA/WPA2, WEP, TKIP,  AES硬件加密
  工作模式  Bridge(桥接模式)、Gateway(网关模式)、AP Client客户端模式
  蓝牙部分
  蓝牙标准  蓝牙5.0
  传输速率Uncoded:1Mbps/2Mbps

Coded:125kbps(S=8)/500kbps(S=2)

  安全  AES HW Encryption
  覆盖距离

  PCB板载天线:150米;外置天线:200米

  功耗  -20~+4dBm
  4G通信部分
  移动网络  4G/3G/2G
  工作模式  LTE-TDD/LTE-FDD/TD-SCDMA/UMTS/EVDO/EDGE/GPRS/GSM/CDMA
  频段制式(三网通,包括移动、联通、电信)  LTE-TDD 四频Band 38/39/40/41
  LTE-FDD 四频Band 1/3/5/8
  TD-SCDMA 双频Band 34/39
  UMTS 双频Band 1/8
  EVDO 单频BC0
  CDMA1x 单频BC0
  GSM 三频Band 3/5/8



四、蓝牙网关参数配置

深圳市微能信息科技有限公司的蓝牙网关的参数配置方法:在网页端登录蓝牙网关的网页端管理页面,按需配置蓝牙网关的参数,具体可下载本页面规格书参考;


完整版蓝牙网关网页端配置参数方法:蓝牙网关设置参数教程

大批量、统一配置蓝牙网关的参数方法:蓝牙网关配置管理系统



五、4G网关的应用场景

客户购买4G蓝牙网关常用来做以下4类应用:

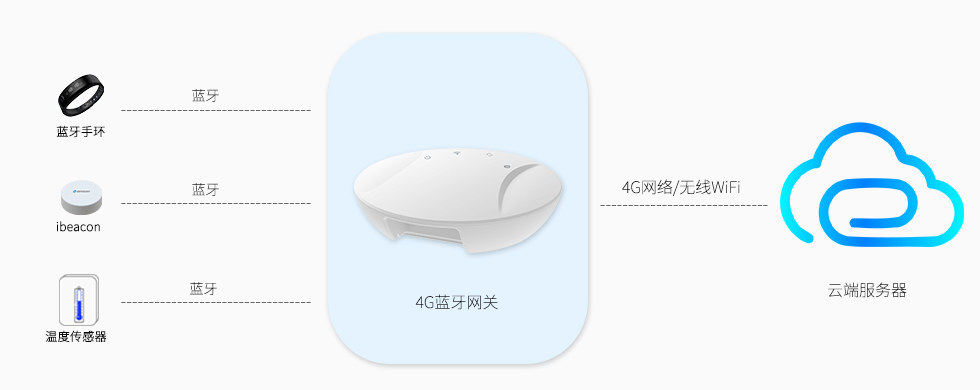

1,使用4G蓝牙网关采集蓝牙设备数据上报服务器(比如蓝牙网关收集蓝牙手环、温湿度传感器等的数据),如下图所示;

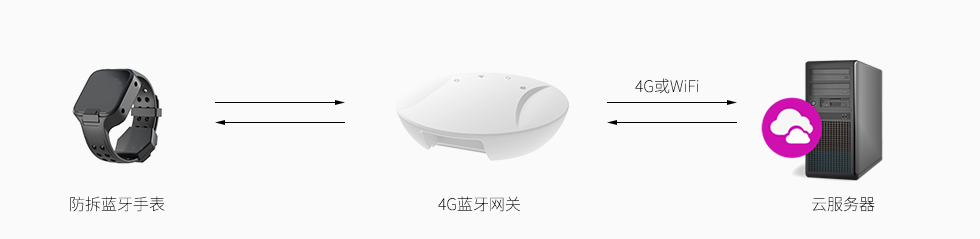

2,4G网关连接BLE蓝牙设备实现远程控制的应用;



3,4G蓝牙网关实时监测蓝牙设备的报文,做存在性监测;

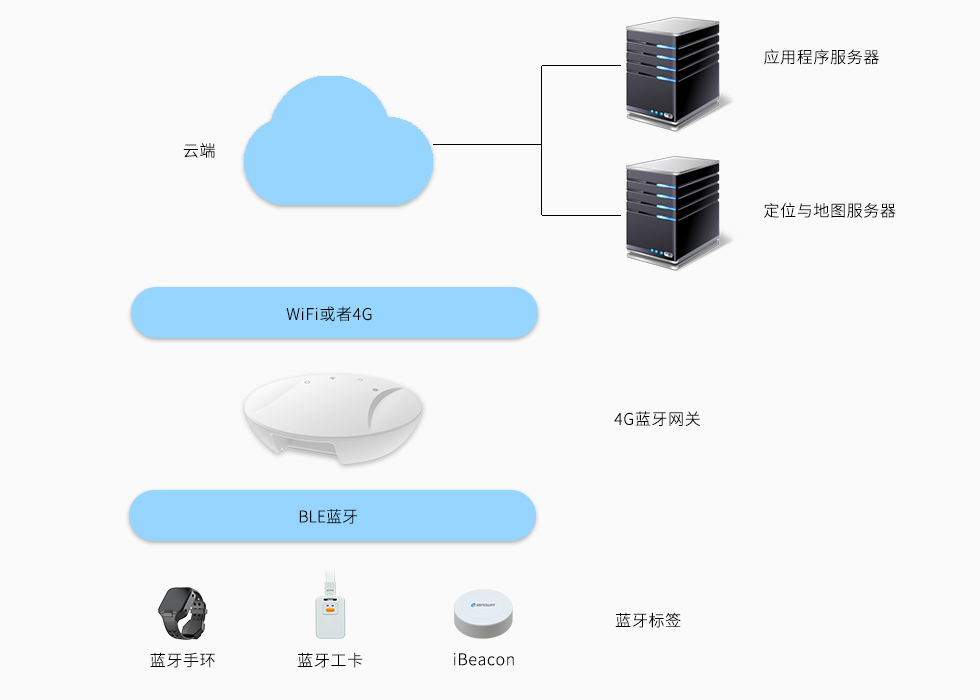

4,用在被动式蓝牙定位系统,做人员/物品的实时定位和追踪。

(1)VDB2605蓝牙模块每秒一次收集有关Beacon附近信息的信息,包括RSSI,MAC等。

(2)蓝牙模块通过UART串口将信标信息发送到WiFi模块,每秒一次。

(3)WiFi模块将Beacon信息传送到指定的UDP服务器,并接受服务器返回的信息。

(4)UDP服务器分析并计算信标信息后,可以在首页显示信标位置。订单也可以传送到WiFi模块,然后发送到蓝牙模块以开发不同的功能(例如:照明灯具和灯具等)。

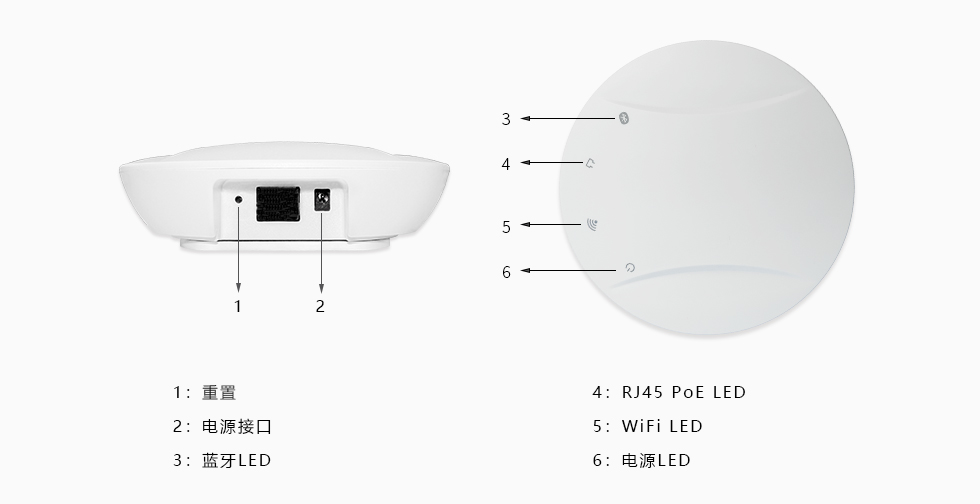

六、网关的接口定义




(1)电源端口

 VDB2605电源接口支持DC_5V输入,输入电压范围3.5-5.5V,电流大于1000mA。电压接口采用DC-005电源插座,电源座孔径为5.5mm。针直径为2.1毫米,为正。

 备注:5V电源适配器的输入电压为AC100-240V和50/60Hz,输出电压为5V2A。电源连接器内部为正,外部为负。


(2)重置

按下复位按钮超过5秒后,VDB2605的WiFi部件将恢复出厂设置。


(3)LED

  • 电源LED在通电时常亮

  • 连接到WiFi 1-2秒后,WiFi LED常亮

  • 电源打开后蓝牙LED闪烁




七、蓝牙网关出货清单

名称型号数量
蓝牙网关VDB26051 pcs
5V适配器BSF-0081 pcs



八、购买4G蓝牙网关

亲可以在阿里巴巴(1688)搜索“微能信息”进入官方阿里店铺,使用淘宝账号登录即可购买

温馨提示:店铺标价仅供参考,实际价格以销售提供的报价单为准哦!



九、蓝牙网关选型

请点击以下产品图片,进入相应的网关详情页进行选型。


蓝牙4.2网关VDB2613


蓝牙5.0网关VDB2603


远距离蓝牙网关VDB2601


4G蓝牙网关VDB2605


防爆蓝牙网关VDB2607


200米防爆4G蓝牙网关VDB2609


远距离防爆蓝牙网关VDB2610


隔爆蓝牙网关VDB2613



十、蓝牙网关相关阅读

蓝牙网关应用于扫描抓取蓝牙数据和双向传输过程完全解析


更多4G蓝牙网关VDB2605的相关应用信息可咨询网站客服。
