蓝牙网关VDB2602(蓝牙4.2+5.0;以太网/WiFi/4G/Cat.1)

物联网蓝牙网关。至多两路蓝牙,蓝牙4.2+蓝牙5.0。每秒扫描200台蓝牙设备,至多两路扫描;至多连接28台蓝牙设备。Json数据格式。支持TCP、UDP、MQTT协议,数据回传方式:以太网,WiFi,4G,Cat.1。支持定制TF卡断网存储数据。应用:对接蓝牙设备;数据采集;数据上、下行连接控制蓝牙设备;蓝牙室内定位。场景:医疗、养老、物联网、校园等。
尺寸:直径124mm;高40mm(内置天线)
浏览次数:1548
蓝牙网关VDB2602(蓝牙4.2+5.0;以太网/WiFi/4G/Cat.1)

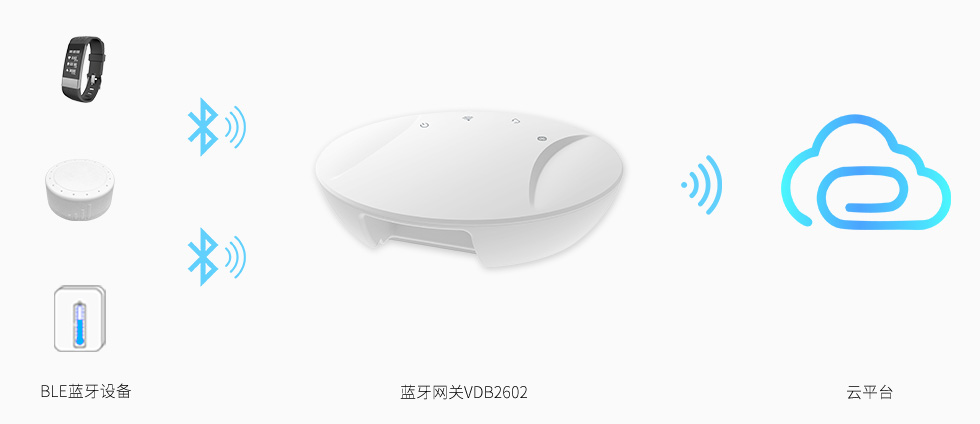

蓝牙网关VDB2602是一个集成了WiFi和大功率BLE蓝牙两种无线通信方式的网关设备,支持蓝牙数据采集并透传,支持数据上下行传输,支持多种数据回传方案(以太网,WiFi,4G,Cat.1),以适应各种安装部署场景。


注明:蓝牙网关VDB2602同时兼容支持数据采集和连接控制。





VDB2602至多支持两路蓝牙扫描器(BLE蓝牙4.2、BLE蓝牙5.0),最多可以同时并发连接8+20台(共28台)蓝牙设备。常见应用例如,远程连接控制BLE蓝牙设备(比如蓝牙智能门锁);也可以采集蓝牙设备发送的数据并转发到物联网云平台等。



VDB2602重点升级了POE的兼容性和可靠性,网口抗雷击、抗浪涌防护能力可达共模4kV、差模2kV(10/700uS-5/320uS波形)。



VDB2602的DC供电电源设计符合本安设计规范,并且支持宽电压输入范围(5~16V)。



网关内部做了4G模块、Cat.1模块兼容,方便无法布网线特殊场景(子型号)。

此外蓝牙网关内部还预留了TF卡,方便支持断网存储数据功能(需定制)。









蓝牙网关子型号


蓝牙网关VDB2602分为以下4类子型号,

VDB2602S(包括蓝牙4.2网关、蓝牙5.0网关);VDB2602D(集成蓝牙4.2+蓝牙5.0);

VDB2602S-L(包括4G蓝牙4.2网关、4G蓝牙5.0网关);VDB2602S-N(包括LTE  Cat.1蓝牙4.2网关、LTE  Cat.1蓝牙5.0网关)。


  主型号  子型号  备注
  VDB2602  S  (单路)蓝牙4.2网关;(单路)蓝牙5.0网关
  D  (双路)蓝牙4.2+5.0网关
  S-L  在VDB2602S基础上支持LTE  4G
  S-N  在VDB2602S基础上支持LTE  Cat.1







蓝牙网关特征


*  数据通讯协议:网关支持TCP、UDP、MQTT物联网协议;

*  数据格式:与服务器通信的数据类型为标准Json格式;

*  数据回传方式:以太网、无线WiFi、4G网络(子型号)、Cat.1网络(子型号);

*  蓝牙版本:支持BLE蓝牙4.2、BLE蓝牙5.0(子型号)

*  蓝牙角色:多角色支持,支持广播、扫描(主机)、连接三种工作模式;

*  蓝牙协议:扫描,连接;

*  设备过滤:支持多种过滤方式,包括RSSI值、设备名称、Beacon-UUID等;

*  集成广播、扫描和连接蓝牙设备。应用如下:

 (1)采集数据:蓝牙网关VDB2602每秒可以扫描对接200台蓝牙设备数据包回传至指定的云平台,比如采集BLE蓝牙设备(iBeacon、温湿度传感器等)的广播数据;

 (2)连接控制:蓝牙网关VDB2602至多可连接控制8+20台(共28台)蓝牙设备,进行上下行数据传输,比如控制蓝牙智能门锁的开关等。

*  WLAN支持IEEE802.11n,IEEE802.11g,IEEE802.11b无线标准协议;

*  可提供API接口协议,方便用户进行二次开发和对接;

*  支持网络升级蓝牙网关的蓝牙固件、WiFi固件;

*  符合RoHS、FCC、CE认证标准







功能应用


1,蓝牙网关VDB2602监测BLE蓝牙设备(例如  ibeacon蓝牙信标  )的无线广播信号;

2,蓝牙网关VDB2602对BLE蓝牙设备的数据进行解析识别;

3,蓝牙网关VDB2602监控管理信号覆盖范围内的BLE蓝牙设备;

4,蓝牙网关VDB2602用在蓝牙室内定位系统中,作为中继使用。详情点击:蓝牙5.0室内定位系统

5,蓝牙网关VDB2602收集BLE蓝牙设备(例如  蓝牙温湿度传感器)的广播数据上传到物联网云平台,比如采集传感器的数据信息(如温湿度、光照度、CO2浓度等)、下发指令(开关等)到传感器;




6,蓝牙网关VDB2602连接控制BLE蓝牙设备,例如VDB2602连接控制蓝牙智能门锁,控制开关,触发门铃等;








应用场景


蓝牙网关VDB2602常用在医疗机构病患健康数据采集;养老院机构老人健康数据采集回传监测;校园运动训练等数据采集回传到云平台;工业物联网领域各类传感器数据采集,上报服务器等。

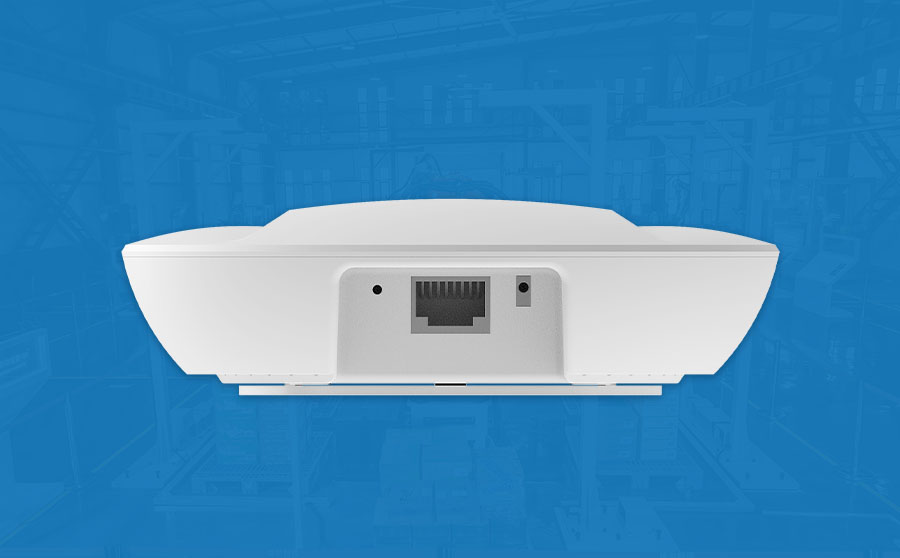

蓝牙网关接口









蓝牙网关参数


  尺寸  直径124mm;高40mm(内置天线)
  供电方式  DC直流电源适配器4.5V-12V、POE网口供电
  平均电流  200mA@5V
  工作温度  -20℃~70℃
  物理接口  1个网络接口、1个DC电源接口
  升级  支持网络升级
  安装方式  吸顶,挂壁,水平放置桌面上
  WiFi参数
  WiFi协议  IEEE 802.11n,IEEE 802.11g,IEEE 802.11b
  传输速率  IEEE 802.11b标准模式:1,2,5.5,11Mbps
  IEEE 802.11g标准模式:6,9,12,18,24,36,48,54Mbps
  IEEE 802.11n:72Mbps @ HT20;150Mbps @ HT40
  接收灵敏度  HT40 MCS7:-67dBm@10% PER(MCS7)
  HT20 MCS7:-73dBm@10% PER(MCS7)
  54M:-76dBm@10% PER
  11M:-91dBm@ 8% PER
  发射功率  IEEE 802.11n:15dBm @HT40 MCS7;15dBm@HT20 MCS7
  IEEE 802.11g:16dBm
  IEEE 802.11b:18dBm
  无线安全  WPA/WPA2,WEP,TKIP,AES
  工作模式  Bridge、Gateway、AP Client三种工作模式
  蓝牙参数
  蓝牙协议  蓝牙4.2、蓝牙5.0
  传输速率  1Mbps、2Mbps
  无线安全  AES HW Encryption
  覆盖范围  80米
  发射功率  BLE蓝牙4.2:0~+20dBm,可编程调节;  BLE蓝牙5.0:0~8dBm,可编程调节
  蓝牙扫描数据  iBeacon、Eddystone、传感器数据、自定义数据






配置参数


在网页端登录蓝牙网关的管理页面,按需配置蓝牙网关的相关参数,具体可下载本页面的产品规格书参考。

常见的蓝牙网关参数配置如下几项:

(1)网络拓扑、广域网配置、局域网配置;

(2)无线WiFi参数配置(修改WIFI热点名、设置固定信道、设置WiFi热点加密/不加密)

(3)设置蓝牙信息(包括扫描过滤参数,扫描数据参数、网关蓝牙广播参数、网关蓝牙与APP和设备通信的各个UUID);

(4)配置与APP通信的UUID、配置与蓝牙设备通信的UUID。


完整版蓝牙网关网页端配置参数方法:蓝牙网关设置参数教程

大批量、统一配置蓝牙网关的参数方法:蓝牙网关配置管理系统








蓝牙网关出货清单


名称型号数量备注
蓝牙网关VDB26021VDB2602
5V适配器BSF-137F1输入:AC100V-240V;输出:5.0V
