蓝牙4.2网关VDB2606(SRRC认证,TCP/UDP/MQTT协议)

蓝牙4.2网关,已通过SRRC认证。可扫描,可连接,1台蓝牙网关可扫描200台蓝牙设备,可连接7台蓝牙设备。支持TCP、UDP、MQTT协议。联网方式:以太网联网、WiFi联网。应用:蓝牙定位系统、蓝牙数据采集,数据传输。对接:蓝牙手环,beacon蓝牙信标,蓝牙传感器,蓝牙智能门锁,开关等。
尺寸:直径: 110mm; 高: 35mm
浏览次数:1660
蓝牙4.2网关VDB2606(SRRC认证,TCP/UDP/MQTT协议)

一、蓝牙4.2网关VDB2606(蓝牙4.2+WiFi)


VDB2606是一个带有POE和DC电源的蓝牙网关。它可以灵活地用于各种场景,比如远程控制BLE低功耗蓝牙设备,接收由BLE蓝牙设备发送的数据并将其发送到服务器。

蓝牙4.2网关VDB2606的WiFi数据速率可以达到100Mbps,BLE数据速率可以达到1Mbps。VDB2606还支持POE交换机电源供电和直流5.0V适配器电源供电。

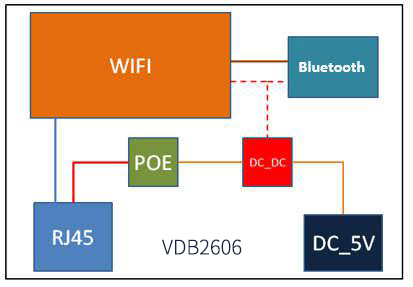

二、VDB2606应用程序框图




三、蓝牙网关特征

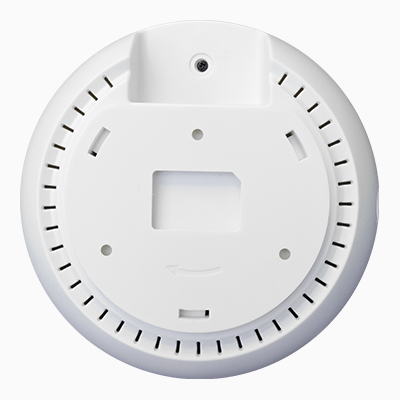

*  VDB2606带有底座,且和底座可以分离,安装非常方便;

*  支持POE交换机电源和5V适配器直流电源两种供电方式;

*  具有POE数据表的蓝牙网关;

*  支持符合IEEE802.3标准的解决方案,包括预标准的PoE支持;

*  支持IEEE802.11n,IEEE802.11g,IEEE802.11b协议;

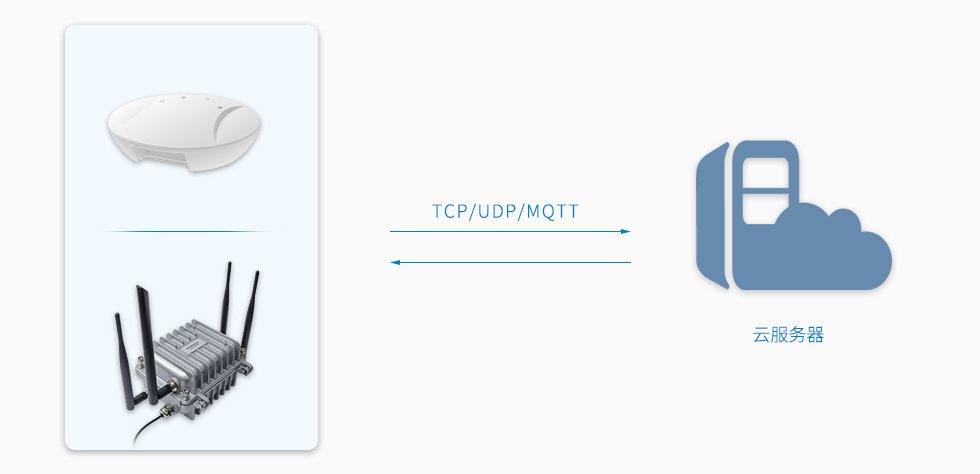

*  通讯协议:网关支持TCP/IP、UDP、MQTT协议;


*  支持蓝牙4.2版本;

*  蓝牙协议:可扫描,可连接;

*  蓝牙角色:支持同时多角色,支持广播(从机)、扫描(主机)、连接;

*  设备过滤:支持多种过滤方式,包括信号量值RSSI、设备名称、Beacon UUID等;

*  VDB2606已通过《无线电发射设备核准证》认证,获得SRRC认证证书;

*  蓝牙网关集成扫描和连接,可扫描采集数据,也可以连接控制蓝牙设备。两类常见客户应用如下:

   (1)采集数据:采集ble蓝牙设备的广播数据,1台蓝牙网关每秒可以扫描抓取200台蓝牙设备广播数据包上报至指定的服务器;

   (2)连接控制:1台蓝牙网关至多可连接控制20台蓝牙设备(推荐连接7台),进行双向(上行和下行)数据传输,比如控制蓝牙智能门锁的开关、控制蓝牙灯具的开关等。

*  数据格式:与服务器通信的数据类型为JSON格式;

*  配置一个WAN/LAN可切换网络端口;

*  支持升级蓝牙固件和WiFi固件;

*  符合RoHS(无铅)标准;

*  符合FCC,CE认证;

*  配件清单:蓝牙网关主机 x 1、电源适配器 x 1。



四、应用场景


蓝牙4.2网关VDB2606可以应用于以下多种场合:

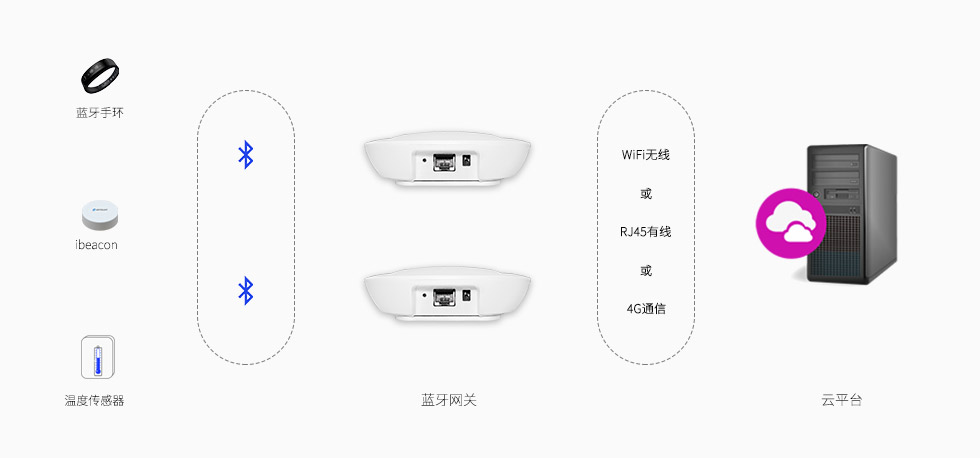

(1)网关VDB2606可用于采集BLE蓝牙设备的广播数据(比如温湿度传感器数据),然后通过WiFi或以太网上报服务器,如下图所示;


(2)贵重资产定位和管理

(3)蓝牙探测式(网络侧)定位系统(详情可点击查看)

(4)智能考勤打卡

(5)智能家居控制系统



五、网关参数表

尺寸直径124mm;高40mm
供电方式DC4.5-12.0V、POE供电
平均电流200mA@5V
工作温度-20℃~70℃
物理接口WAN/LAN可变网口一个、DC电源接口一个
WiFi部分
Wifi协议IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
传输速率IEEE 802.11b Standard Mode: 1,2,5.5,11Mbps
IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
IEEE 802.11n : 72Mbps @ HT20150Mbps @ HT40
接收灵敏度HT40 MCS7 : -67dBm@10% PER(MCS7)
HT20 MCS7 : -73dBm@10% PER(MCS7)
54M: -76dBm@10% PER
11M: -91dBm@ 8% PER
发射功率IEEE 802.11n: 15dBm @HT40 MCS715dBm@HT20 MCS7
IEEE 802.11g: 16dBm
IEEE 802.11b: 18dBm
无线安全WPA/WPA2, WEP, TKIP, and AES
工作模式Bridge、Gateway、AP Client
蓝牙部分
蓝牙协议Bluetooth®4.2
传输速率1Mbps
无线安全AES HW Encryption
覆盖范围50米
发射功率-20~+4dBm(4dBm递增)



六、蓝牙网关参数配置

深圳市微能信息科技有限公司的蓝牙网关VDB2606的参数配置方法:在网页端登录蓝牙网关的网页端管理页面,按需配置蓝牙网关的参数,具体可下载本页面规格书参考;


完整版蓝牙网关网页端配置参数方法:蓝牙网关设置参数教程

大批量、统一配置蓝牙网关的参数方法:蓝牙网关配置管理系统



七、网关的接口






 (1)WAN/LAN网络接口

VDB2606网络接口支持CAT-5/CAT-5E传输数据和POE电源(电压范围44-57V),此网络接口支持WAN/LAN切换。

工作模式  网口
AP Client  LAN
Getway  WAN




(2)电源端口

VDB2606电源接口支持DC_5V输入,输入电压范围为3.5-5.5V,电流大于1000mA。电压接口采用DC-005电源插座,电源座孔径5.5mm,针的直径是2.1毫米。
   备注:5V电源适配器的输入电压为AC100-240V和50/60Hz,输出电压为5V2A。电源连接器内部为正极,外部为负极。


(3)复位:按下复位按钮超过5秒后,VDB2606的WiFi部件将恢复出厂设置。


(4)LED灯

开机时电源指示灯常亮;

开机后蓝牙LED闪烁;

连接网线时网络LED常亮;

连接WiFi后,WiFi LED常亮1-2秒

备注:VDB2606可通过POE交换机或无线WiFi连接到互联网。



八、网关出货清单

名称型号数量
蓝牙网关VDB26061 pcs
5V适配器BSF-0081 pcs



九,怎么购买蓝牙网关VDB2606

亲可以在阿里巴巴(1688)搜索“微能信息”进入官方阿里店铺,使用淘宝账号登录即可购买

提示:店铺标价仅供参考,实际价格以销售提供的报价单为准哦!

说明:微能信息支持出货无丝印/无LOGO的蓝牙网关;也支持定制带LOGO或丝印的蓝牙网关。



十、蓝牙网关选型

请点击以下产品图片,进入相应的网关详情页进行选型。


蓝牙网关VDB2602

(连接28台设备)


蓝牙5.0网关VDB2603



蓝牙4.2网关VDB2601



4G蓝牙5.0网关VDB2605



蓝牙4.2网关VDB2606


200米防爆4G蓝牙网关VDB2609


远距离室外蓝牙网关VDB2610


隔爆蓝牙网关VDB2613



十一、蓝牙网关相关阅读

蓝牙网关应用于扫描抓取蓝牙数据和双向传输过程完全解析


蓝牙网关供应商厂家,深圳市微能信息科技有限公司,网址:http://www.95power.com.cn
