ble5.0蓝牙网关VDB2603

蓝牙5.0网关,支持TCP/UDP/MQTT协议,nRF52840,蓝牙速率2Mbps,覆盖150米,json格式。应用:数据采集、连接控制、蓝牙定位、人员定位、室内定位、资产定位方案,已过BQB认证。
尺寸:直径:110mm;高:35mm
浏览次数:5337
ble5.0蓝牙网关VDB2603

一、ble5.0蓝牙网关VDB2603简介


5.0蓝牙网关VDB2603(蓝牙5.0+WiFi)

蓝牙5.0网关VDB2603基于蓝牙5.0版本,集成5.0蓝牙和WiFi两种无线通讯协议,采用PoE交换机或DC直流电源供电。它可以灵活地用于各种WiFi+蓝牙的应用场景。例如远程控制BLE蓝牙设备,接收BLE蓝牙设备发送的数据并通过WiFi部分将其发送到云端服务器。








二、5.0蓝牙网特征

*  VDB2603基于蓝牙5.0版本研发;

*  蓝牙芯片采用Nordic nRF52840;

*  蓝牙角色:支持同时多角色,支持广播(从机)、扫描(主机)、连接;

*  联网方式:网关支持无线WiFi、以太网两种方式联网;

*  蓝牙协议:可扫描,可连接;

*  蓝牙5.0网关集成扫描和连接,可扫描采集数据,也可以连接控制蓝牙设备。两类常见客户应用如下:

   (1)采集数据:采集ble蓝牙设备的广播数据,1台蓝牙5.0网关每秒可以扫描抓取200台蓝牙设备广播数据包上报至指定的服务器;

   (2)连接控制:1台蓝牙5.0网关至多可连接控制20台蓝牙设备(推荐连接7台),进行双向(上行和下行)数据传输,比如控制蓝牙智能门锁的开关、控制蓝牙灯具的开关等。

*  BLE蓝牙5.0的数据传输速率最高可达2Mbps;

*  蓝牙覆盖连接距离为150米(空旷环境);

*  设备过滤:支持多种过滤方式,包括信号量值RSSI、设备名称、Beacon UUID等;

*  通讯协议:网关支持TCP/IP、UDP、MQTT协议;

*  数据格式:与服务器通信的数据类型为JSON格式;

*  WiFi数据速率最高可达150Mbps;

*  支持IEEE802.11b、IEEE802.11g、IEEE802.11n协议;

*  支持升级蓝牙固件和WiFi固件;

*  支持POE开关电源和5.0V适配器电源;

*  VDB2603配置一个WAN/LAN可变网络端口;

*  配件清单:蓝牙网关主机 x 1、电源适配器 x 1;

*  蓝牙5.0网关VGB2603已通过BQB认证(蓝牙认证);

*  符合RoHS、FCC、CE认证标准。






三、5.0蓝牙网关参数表

尺寸直径110mm;高35mm
供电DC3.5-5.5V、POE Switch up to 57V
电流200mA@5V
工作温度-20℃-70℃
接口WAN接口和电源接口
WiFi部分
WiFi标准IEEE802.11n,IEEE802.11g,IEEE802.11b
传输速率IEEE802.11b标准模式:1、2、5.5、11Mbps
IEEE802.11g标准模式:
6,9,12,18,24,36,48,54Mbps
IEEE802.11n:72Mbps@HT20;150Mbps@HT40
灵敏度HT40 MCS7:-67dBm@10%PER(MCS7)
HT20 MCS7:-73dBm@10%PER(MCS7)
54M:-76dBm@10%PER
11M:-91dBm@8%PER
功耗IEEE802.11n:15dBm@HT40 MCS7;15dBm@HT20 MCS7
IEEE802.11g:16dBm
IEEE802.11b:18dBm
安全WPA/WPA2,WEP,TKIP,AES硬件加密
工作模式Bridge桥接模式、Gateway网关模式、AP Client客户端模式
蓝牙部分
蓝牙标准蓝牙5.0
传输速率2Mbps
安全AES HW Encryption
扫描距离150米
发射功率-20~+8dBm






四、蓝牙网关参数配置

深圳市微能信息科技有限公司的蓝牙网关VDB2603的参数配置方法:在网页端登录蓝牙网关的网页端管理页面,按需配置蓝牙网关的参数,具体可下载本页面规格书参考。


完整版蓝牙网关网页端配置参数方法:蓝牙网关设置参数教程






五、蓝牙网关管理系统

深圳市微能信息科技有限公司开发了一套在线的蓝牙网关管理系统平台,可以帮助客户解决管理和维护数量巨大的蓝牙网关的难题,比如批量配置蓝牙网关的参数、升级网关固件、批量重启蓝牙网关、监控蓝牙网关的工作状态等。


微能信息的蓝牙网关配置管理系统为客户提供了一个远程的、集中的、在线的、可扩展的蓝牙网关管理平台,让客户方便的部署和管理数以百计、乃至数以千计的蓝牙网关。通过蓝牙网关在线管理系统,客户可以获得前所未有的蓝牙网关接入、控制和管理体验!


更多详情点击查看:在线蓝牙网关配置管理系统






六、蓝牙网关的应用场景

95power的蓝牙网关可以做以下4大类应用:

1、蓝牙5.网关VDB2603用于采集蓝牙设备(ibeacon、手环等)的广播数据,并通过WiFi或以太网上传到物联网云平台,应用图解如下图:



2、网关VDB2603连接蓝牙智能门锁,控制门锁开关,应用图解如下图:

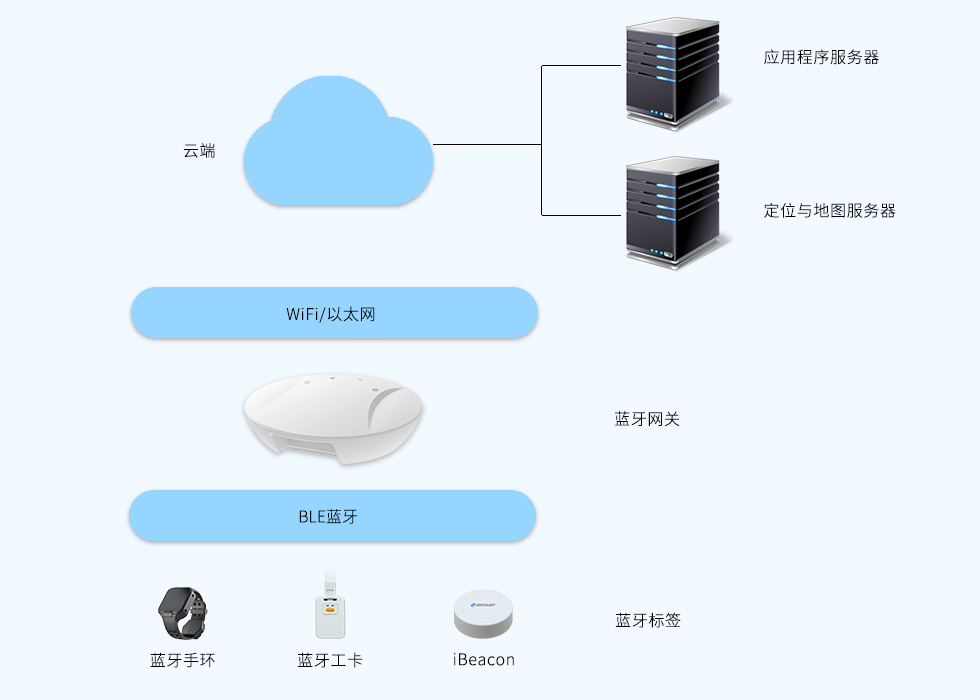

3、蓝牙5.0网关VDB2603+ibeacon+蓝牙定位工卡可用于蓝牙5.0室内定位系统中,做人员定位使用,应用图解如下图:



4、蓝牙网关做存在性监测,VDB2603和蓝牙标签绑定,实时监测蓝牙标签的报文信号,以确定其存在性。







七、蓝牙5.0网关接口定义



(1)VDB2603网络接口支持CAT-5/CAT-5E传输数据和POE电源,电压范围为44-57V,它是WAN/LAN可变网口


工作模式网络接口
AP ClientLAN
GetwayWAN


(2)电源端口

VDB2603电源接口支持DC_5V输入,输入电压范围3.5-5.5V,电流大于1000mA。电压接口采用DC-005电源插座,电源座孔径为5.5mm。针直径为2.1mm,为正。
备注:5V电源适配器的输入电压为AC100-240V和50/60Hz,输出电压为5V 2A。电源连接器内部为正,外部为负。


(3)重启:按下复位按钮超过5秒,VDB2603的WiFi部件将恢复出厂设置。


(4)LED灯指示:电源LED在通电时常亮;连接时网络LED常亮;连接到WiFi 1-2秒后,WiFi LED常亮;电源打开后蓝牙LED闪烁。






八、设备出货清单

名称型号数量
蓝牙网关VDB26031 pcs
5V适配器BSF-0081 pcs






九、购买蓝牙网关

亲可以在阿里巴巴(1688)搜索“微能信息”进入官方阿里店铺,使用淘宝账号登录,支付宝即可购买

链接:https://detail.1688.com/offer/576009194740.html


提示:店铺标价仅供参考,实际价格以销售提供的报价单为准哦!

说明:微能信息支持出货无丝印/无LOGO的蓝牙网关;也支持定制带LOGO或丝印的蓝牙网关。






十、蓝牙网关选型

请点击以下产品图片,进入相应的网关详情页进行选型。


蓝牙网关VDB2602(连接28台设备)



蓝牙5.0网关VDB2603



蓝牙4.2网关VDB2601



4G蓝牙5.0网关VDB2605



蓝牙4.2网关VDB2606


200米防爆4G蓝牙网关VDB2609


远距离室外蓝牙网关VDB2610


隔爆蓝牙网关VDB2613
