室内定位

资产定位管理方案

资产设备定位管理也是室内定位技术的一大应用场景,比如在银行、医院、工厂等场景中有所应用。传统的人工盘点资产设备的方式存在着工作量大、信息更新不实时、容易出错等问题。针对固定资产设备定位管理,深圳市微能信息科技有限公司提供基于室内定位技术的资产定位管理方案,包括资产管理uwb定位方案和资产管理蓝牙定位方案,如下所示。





第一种:资产定位管理之UWB定位方案

深圳市微能信息科技有限公司的uwb定位资产管理方案采用uwb超宽带定位技术。根据定位区域房间、走廊和楼梯的实际情况,部署一定数量的uwb定位基站,在资产设备上固定好uwb定位标签,可以精确地定位贵重资产的实时位置,从而清晰显示所有贵重设备的具体位置。

此uwb定位资产管理方案助力企业实现固定资产精细化管理,精确管控贵重资产设备,从而提高资产管理的效率。






UWB资产定位精度

通常在10厘米~30厘米范围。

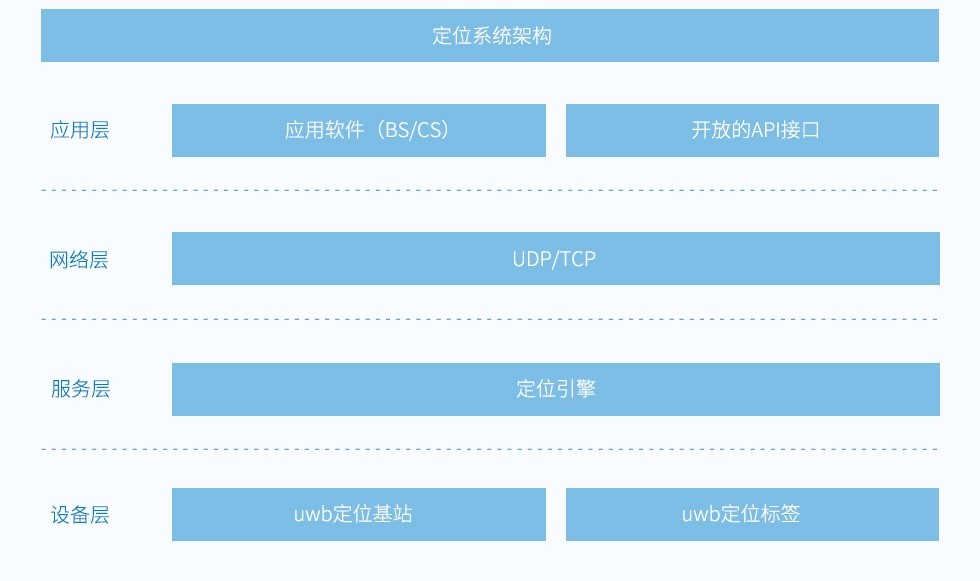

UWB资产定位系统框架

如下图所示,Uwb资产定位系统包括应用层、网络层、服务层和设备层等4个层级。

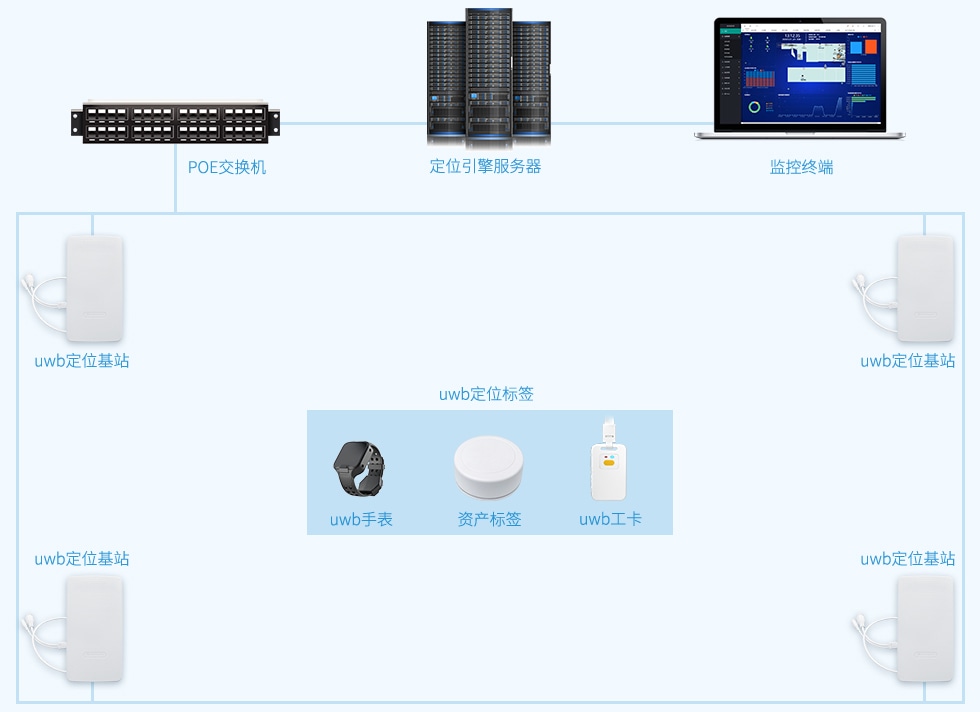

资产管理UWB定位系统构成

如下图所示,





资产管理uwb定位系统组成

(1)与贵重资产绑定的uwb定位标签,能够发射UWB信号来确定位置;

(2)覆盖定位区域、且位置固定的uwb定位基站,能够接收并计算从uwb标签发送过来的信号;
(3)地图与实时位置显示管理平台,获取、分析并传输信息给资产管理人员;

(4)PC端、移动端应用软件和地图服务器。






工作原理

在UWB基站信号覆盖的地方,和固定资产绑定的uwb定位标签周期性地发出信号,uwb定位基站在接收到uwb标签的信号后,经过计算,将数据传送给定位服务器。定位服务器根据信号到达不同的uwb基站的时间差来判断出贵重资产设备的实时位置,定位引擎软件显示出固定资产的实时位置,并通过电子地图显示出来。






资产管理定位系统应用功能

(1)实时定位固定资产的位置,实时监控,实时追踪;

(2)定位精度高。在静态定位情况下,定位精度小于等于0.3米;动态定位时,定位精度一般也不会超过0.5米;

(3)电子围栏,安全区域报警:可轻松设定特殊区域电子围栏,进出此划定区域会触发报警;

(4)历史移动轨迹回放:服务器可以存储很长时间的历史位置数据,可回访查询关键设备的历史位置信息、历史移动路径;

(5)资产位置异常报警;

(6)入库出库状态精准;

(7)人员信息管理,出入记录查询。

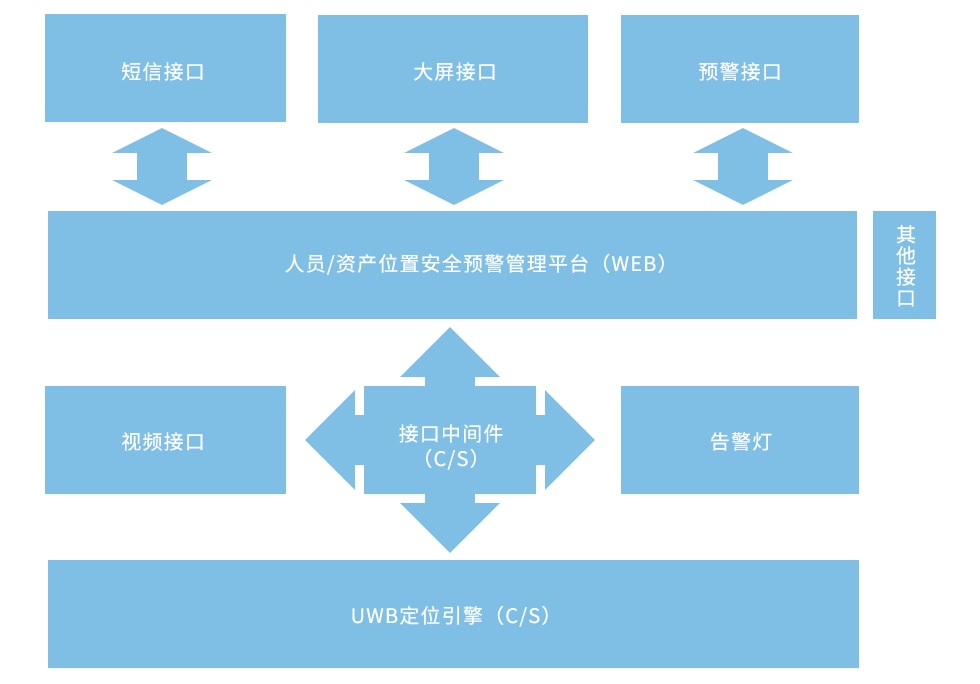

资产管理定位系统接口

根据系统架构的设计,各个功能子系统间的衔接、数据交互、业务处理等,统一由接口子系统实现和管理,主要有以下接口:






(1)定位引擎数据API接口

(2)与监控视频的接口

(3)与监控显示屏的对接

(4)与预警/告警子系统对接

(5)与声光报警器对接






定位系统涉及的硬件产品


(一)uwb定位基站,如下两款uwb基站都适用于资产定位系统方案。

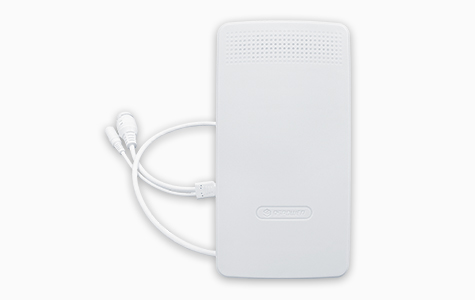

远距离UWB定位基站VDU2506

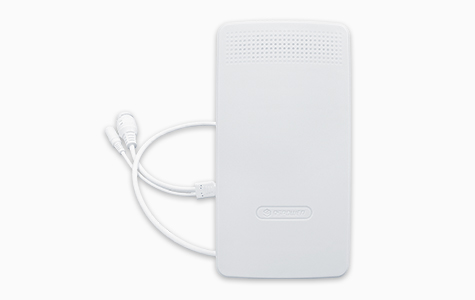

IP67防水UWB基站VDU2503



(二)uwb定位标签,如下四款uwb标签都适用于资产定位系统方案。



资产定位标签VDU1503


UWB定位工卡标签VDU501


UWB安全帽定位标签VDU1506


UWB定位防拆手环VDU1502







第二种:资产定位管理之蓝牙定位方案

资产定位管理之蓝牙定位方案又分为两种,可以根据不同的资产定位场合选用合适的蓝牙定位方案。如下,





蓝牙定位精度

蓝牙定位适用于资产管理,定位精度通常是2-5米。






资产管理蓝牙定位方案一:蓝牙信标(Beacon)+蓝牙网关+云服务器+显示终端

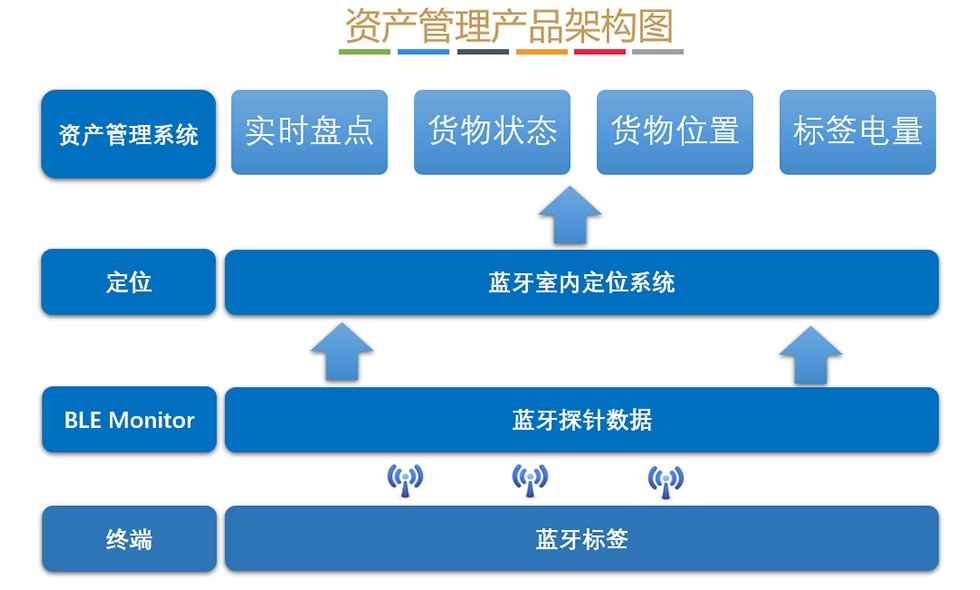

蓝牙资产定位管理系统架构

如下图是蓝牙资产定位管理系统架构,






其中:

无线网络管理:监测蓝牙网关状态,接收蓝牙网关的数据,经过数据解析后,由定位服务器进行蓝牙资产标签的位置计算。

定位服务器:提供室内定位功能,计算蓝牙定位标签的位置,保存标签位置;

资产管理系统:实时盘点资产。






资产管理蓝牙定位系统搭建

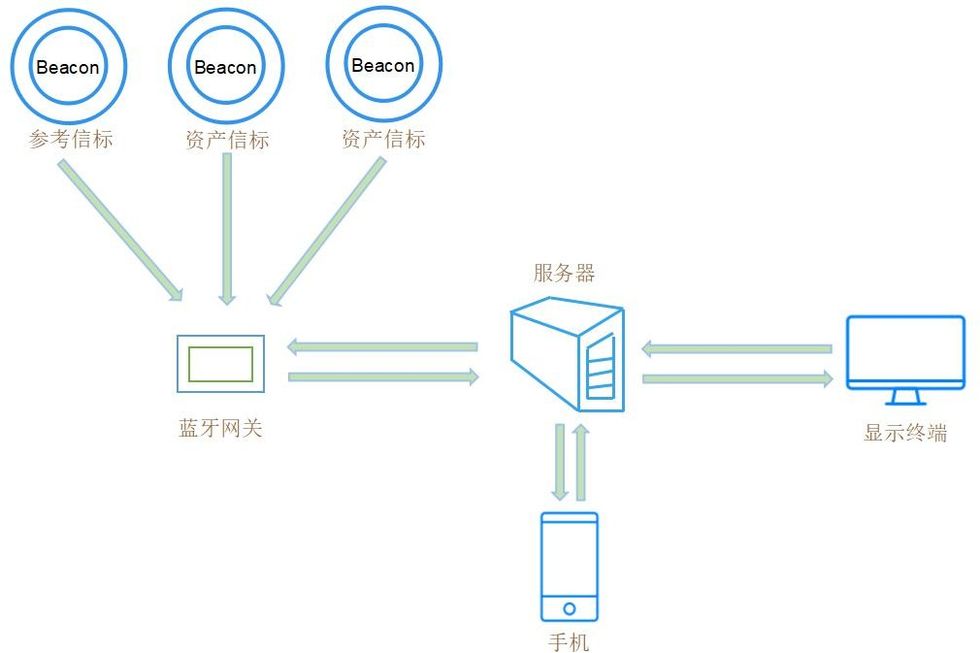

资产管理蓝牙定位系统如下图所示,






方案说明:

(1)ibeacon蓝牙信标:资产定位信标间隔发送广播包。

(2)蓝牙网关:扫描收集周边的蓝牙信标的广播包,并将MAC地址、RSSI值、时间、电量等信息,通过4G/5G/WiFi/以太网等方式传送到后台服务器。

(3)后台服务器根据RSSI值结合地图对蓝牙信标(Beacon)的位置进行计算。

根据资产定位的要求,我们对资产信标进行是否存在(资产盘点)和大概位置计算。由于我们在后台标注了参考信标在地图上的位置,所以可以根据获得的资产信标的RSSI值与参考信标的RSSI值进行比较,从而计算出资产信标的位置。并通过API接口将信息发送给客户的管理系统。

(4)可以通过任何一个手机或者显示终端从服务器获取参考信标、资产信标的位置,对固定资产进行盘点,实时监控固定资产的情况。






应用功能

微能信息的蓝牙定位资产管理解决方案,可以很好的判断贵重资产的具体位置,助力企业资产精细化管理。

(1)物品信息管理:查看资产设备的位置分布、实时位置;

(2)资产位置跟踪:可以在地图上精准地记录资产设备的历史移动轨迹,随时随地掌握资产动向;

(3)电子围栏监测:重要资产设备逾越电子围栏划定的监控范围,会触发报警,加强特殊物品的定位监控






应用场景

此种蓝牙定位资产管理方案常用在如下几种场景,

(1)医院贵重医疗设备定位管理;

(2)工厂贵重设备实时定位管理;

(3)银行等特殊场景贵重资产定位管理。

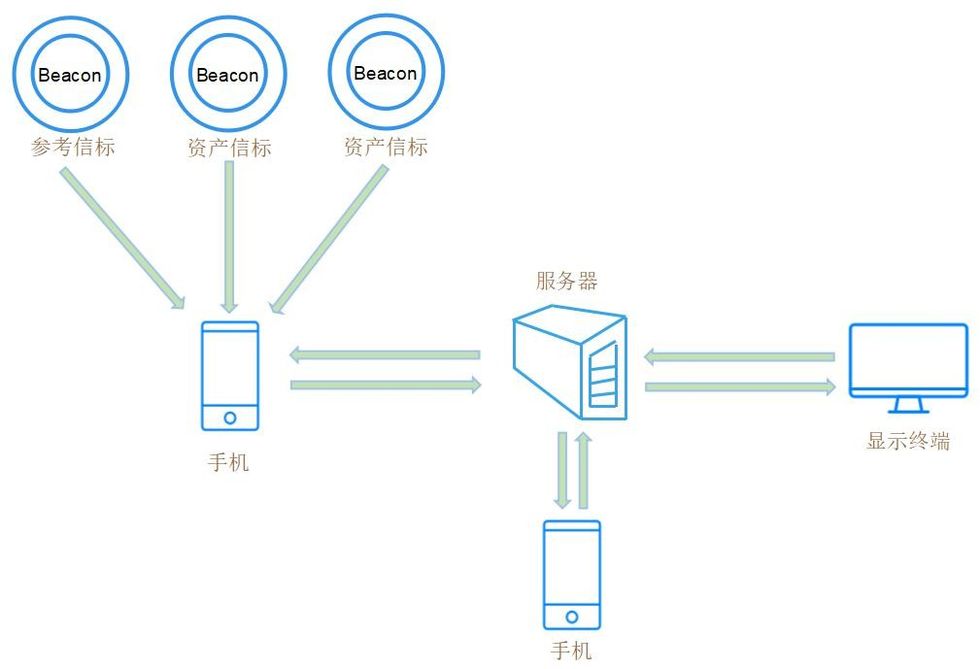

室内资产定位方案二:蓝牙信标(Beacon)+手机APP+云服务器+显示终端






方案说明:

(1)蓝牙beacon信标:间隔地发送自身的广播包。

(2)手机APP扫描周边的蓝牙信标(ibeacon)的广播包,并将MAC地址、RSSI值、时间、电量等信息传送到后台服务器。

(3)后台服务器根据RSSI值结合地图对蓝牙信标(ibeacon)的位置进行计算。

根据资产定位的要求,我们对资产信标进行是否存在(资产盘点)和大概位置计算。由于我们在后台标注了参考信标在地图上的位置,所以可以根据获得的资产信标的RSSI值与参考信标的RSSI值进行比较,从而计算出资产信标的位置。

(4)可以通过任何一个手机或者显示终端从服务器获取参考信标、资产信标的位置,对固定资产进行盘点,实时监控固定资产的情况。






应用场景

此方案适用于不便于布置蓝牙网关的场所。如果可以布置蓝牙网关,推荐使用基于蓝牙网关+蓝牙信标的资产定位管理方案。



资产设备定位管理方案提供商,深圳市微能信息科技有限公司,网站:www.95power.com.cn
