​200米4G防爆蓝牙网关VDB2609

VDB2609是深圳市微能信息(95POWER)推出的支持4G网络的户外型远距离蓝牙网关,IP67级防水防尘,而且配置了防爆铁质外壳,可在恶劣的室外环境中使用。此网关内部配置了4G通信模块,可以插4G卡联网传输信息。常用于远程连接控制蓝牙设备,或者采集蓝牙设备的信号上传到后台服务器。
尺寸:长153mm*宽137mm*高97mm
浏览次数:1447
​200米4G防爆蓝牙网关VDB2609

一、200米防爆4G蓝牙网关VDB2609

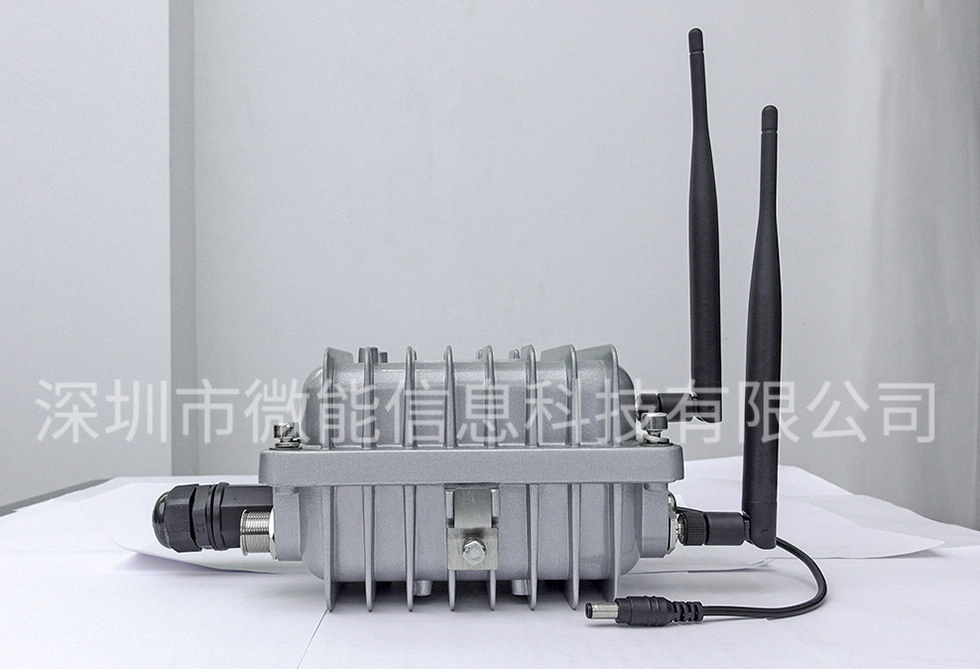

VDB2609是深圳市微能信息(95POWER)推出的支持4G通信网络的户外型远距离蓝牙网关,IP67级防水防尘,而且配置了防爆铁质外壳,可在恶劣的室外环境中使用。此网关内部配置了4G通信模块,可以插4G卡联网传输信息。网关VDB2609常用于远程连接控制蓝牙设备(如控制蓝牙智能门锁开关、控制灯具开关等),或者接收蓝牙设备的信号并上传到后台服务器(如采集温湿度传感器的信息、蓝牙手环的广播信息上报服务器等),外观如下图所示。







二、VDB2609蓝牙网关的优势

VDB2609蓝牙网关射频部分额外增加了FEM(PA+LNA+Switch),提高了蓝牙部分的发射功率和接收灵敏度。与此同时,此蓝牙网关也采用外置高增益柱状天线,使蓝牙信号的覆盖半径超过了200米。





三、蓝牙网关的应用框图

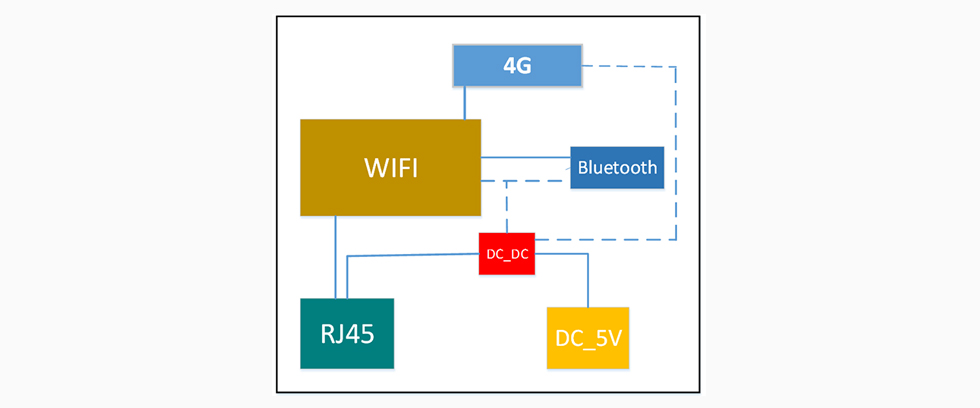

VDB2609内置了4G、WiFi、网口和蓝牙4种通信方式,如下图所示。WiFi与蓝牙之间通过UART串口通信,4G与WiFi之间通过USB通信。 VDB2609支持POE供电或者5V直流电源供电两种方式。







四、蓝牙网关特征:

* 蓝牙网关支持POE供电或者DC 5V供电;

* 4G部分支持4G全网通联网;

* 支持蓝牙4.2/5.0(5.0中不支持 长距离特性,其他特性支持);

* 蓝牙发射功率最大可达+21dBm;

* 蓝牙协议:可扫描,可连接;

* 蓝牙角色:支持同时多角色,支持广播(从机)、扫描(主机)、连接;

* 蓝牙网关集成扫描和连接,可扫描采集数据,也可以连接控制蓝牙设备。两类常见客户应用如下:

 (1)采集数据:采集ble蓝牙设备的广播数据,一台蓝牙网关每秒可以扫描抓取200台蓝牙设备广播数据包上报至指定的服务器;

 (2)连接控制:一台蓝牙网关至多可连接控制20台蓝牙设备(推荐连接7台,如需要可同时连接28台蓝牙设备的蓝牙网关,点击:蓝牙网关VDB2602),进行双向(上行和下行)数据传输,比如控制蓝牙智能门锁的开关、控制蓝牙灯具的开关等。

* 设备过滤:支持多种过滤方式,包括信号量值RSSI、设备名称、Beacon UUID等;

* 兼容IEEE802.11b/g/n三种标准WiFi协议;

* 通讯协议:网关支持TCP/IP、UDP、MQTT协议;

* 数据格式:与服务器通信的数据类型为JSON格式;

* 体积小,易安装;

* WAN/LAN自适应网口;

* 网关支持无线WiFi、以太网两种方式联网;

* 支持升级蓝牙固件和WiFi固件;

* 符合RoHS, FCC, CE标准;

* 配件清单:蓝牙网关主机 x 1、电源适配器 x 1。






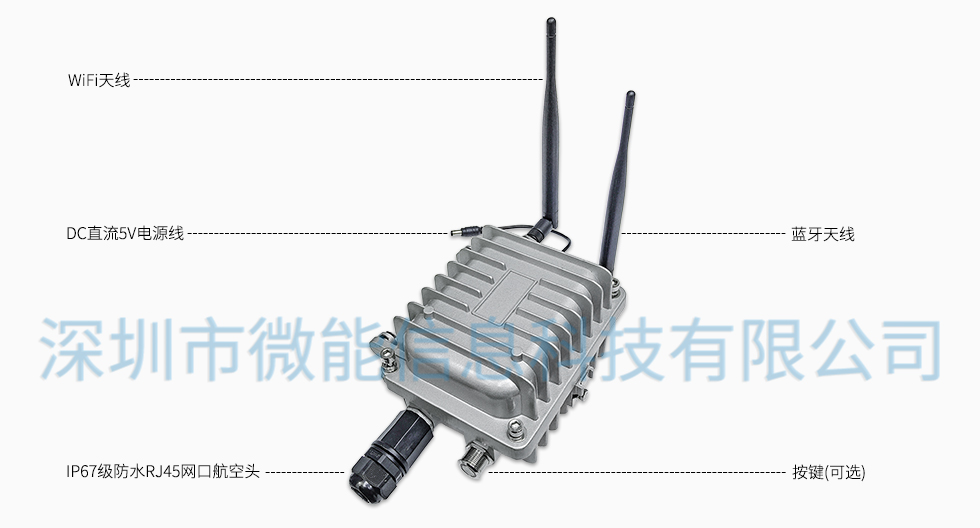

五、蓝牙网关VDB2609的接口定义




如上图所示,VDB2609的接口介绍如下:

(1)RJ45 网口

VDB2609网口支持五类线和超五类线,可传输数据同时也能支持POE供电。网口为WAN/LAN 可变网口,蓝牙网关处于不同的工作模式下,网口对应的模式也不同。



(2)DC电源接口

VDB2609的电源接口支持DC输入,输入电压范围5-12.0V,电流大于1000mA,接口采用DC电源插座,电源座孔径3.5mm,针径为1.35mm,针头为正极。

说明:出厂配备的5V电源适配器输入电压为AC 100-240V,50/60Hz输出电压为5V/2A。电源接头为外负内正。



(3)复位按键(默认内置,如需外置需要定制

短按复位,长按网关VDB2609的复位按钮5秒钟以上,VDB2609内部的WiFi会恢复出厂设置。



(4)电源指示灯(按键内置灯圈)

上电 LED 灯常亮



(5)BLE & 4G天线

蓝牙、WiFi及4G柱状全向高增益天线,必须安装才可以收发无线信号。





六、蓝牙网关的应用:

95POWER的蓝牙网关典型的应用有4种情况,包括:

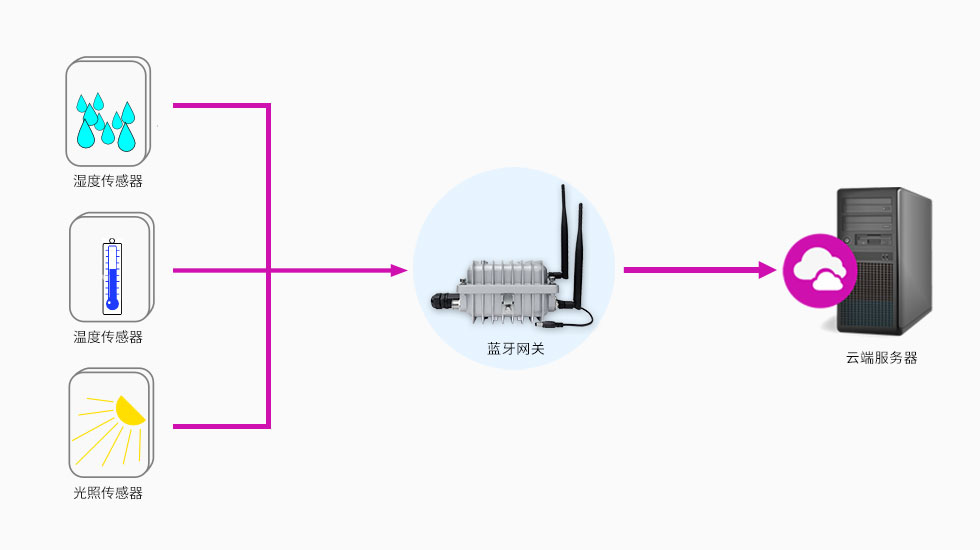

* 使用蓝牙网关采集蓝牙设备的广播设备的数据上传服务器;




* 使用蓝牙网关连接蓝牙设备(如蓝牙智能门锁),远程控制蓝牙设备的动作;

* 蓝牙网关用在蓝牙室内定位系统中,采集蓝牙标签的信息上传蓝牙定位引擎服务器端做运算定位使用;

*采用蓝牙网关监测蓝牙设备,在一定的区域内做存在性检测的应用(比如95POWER推出的完整的一套人员居家隔离方案就是这类应用)。

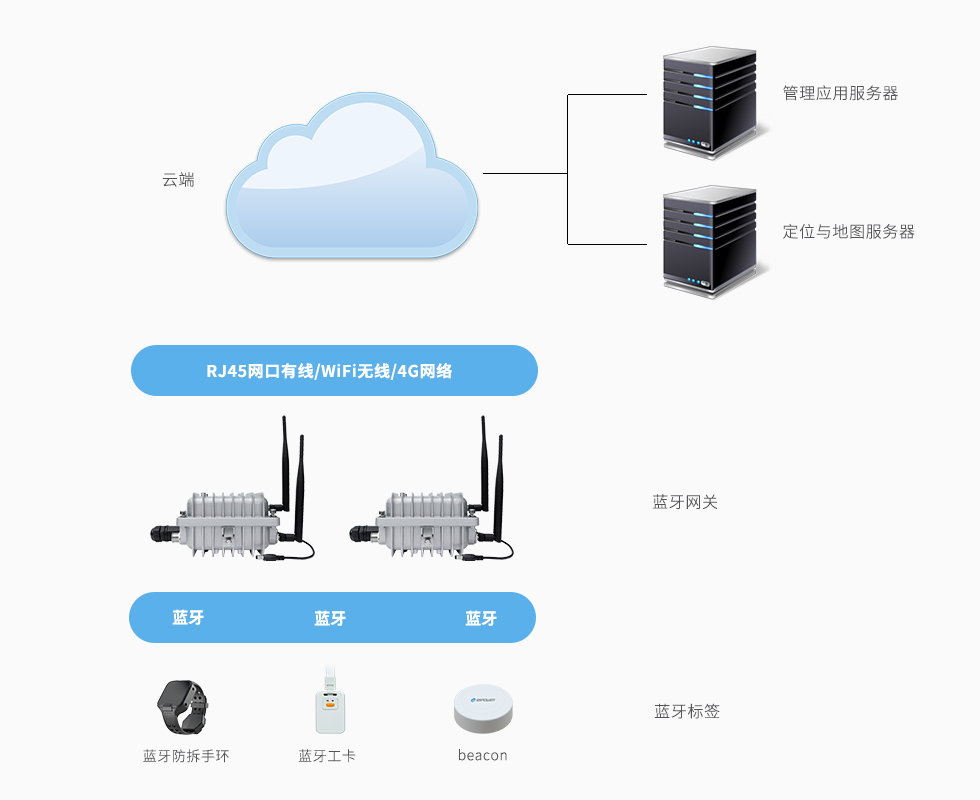

下面介绍下此款蓝牙网关常见的应用场景——做蓝牙室内定位应用,如下图所示。





室内定位网关:

1) VDB2609里蓝牙收集附近Beacon蓝牙标签的信息,包括 RSSI,MAC等,一秒一次。

2)网关的蓝牙将收到Beacon信息,通过UART串口发给VDB2609里面的WIFI,也是一秒一次。

3) WIFI通过串口接收到蓝牙模块传过来的信息,并通过WiFi、网线或者4G模块联网,传输到指定的UDP服务器,并能接受服务器返回的信息。

4) UDP服务器收到来自某个IP的蓝牙网关的数据后,通过解析数据和计算,得到Beacon蓝牙标签的位置信息,可以显示在前端页面,并能下发命令到网关里的WIFI,WIFI部分透传到蓝牙部分,做定制性的功能开发(比如:结合灯具使灯亮起来、触发门铃等)。



说明:VDB2609可通过网线实现以太网联网,也可以使通过WiFi连接无线路由实现联网。





七、蓝牙网关VDB2609参数表

尺寸长153mm*宽137mm*高97mm
供电方式DC5V直流供电或者POE供电
平均电流(no 4G)200mA@5V
工作温度-20℃~70℃
物理接口1个DC电源接口,1个WAN/LAN可变网口
WiFi部分
Wifi协议IEEE 802.11n,IEEE 802.11g,IEEE 802.11b
数据传输速率IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
IEEE 802.11n : 72Mbps @ HT20;150Mbps @ HT40
接收灵敏度HT40 MCS7 : -70dBm@10% PER(MCS7)
HT20 MCS7 : -73dBm@10% PER(MCS7)
54M: -77dBm@10% PER
11M: -89dBm@ 8% PER
发射功率IEEE 802.11n: 14dBm @HT40 MCS7;15dBm@HT20 MCS7
IEEE 802.11g: 15dBm
IEEE 802.11b: 18dBm
无线安全WPA/WPA2, WEP, TKIP, 和AES
工作模式支持Bridge、Gateway、AP Client三种工作模式
BLE蓝牙
蓝牙协议Bluetooth ®4.2/5.0(5.0不支持long range)
传输速率Uncoded:1Mbps/2Mbps,Coded:125kbps(S=8)/500kbps(S=2)
无线安全AES HW Encryption
发射功率默认20dBm±1.5dBm
接收灵敏度<-94dBm
覆盖范围>200米
4G通信
运营商全网通,支持移动、联通、电信卡
移动网络兼容4G/3G/2G网络
频段配置(三网通,包括移动、联通、电信)• LTE-TDD Band 38/39/40/41
• LTE-FDD Band 1/3/5/8
• TD-SCDMA Band 34/39
• UMTS Band 1/8
• EVDO BC0
• CDMA1x BC0
• GSM Band 3/5/8




八、蓝牙网关参数配置

深圳市微能信息科技有限公司的蓝牙网关的参数配置方法:在网页端登录蓝牙网关的网页端管理页面,按需配置蓝牙网关的参数,具体可下载本页面规格书参考;


蓝牙网关完整版配置参数方法:蓝牙网关设置参数教程

批量、统一配置蓝牙网关的参数方法:蓝牙网关配置管理系统




九、网关的安装方法

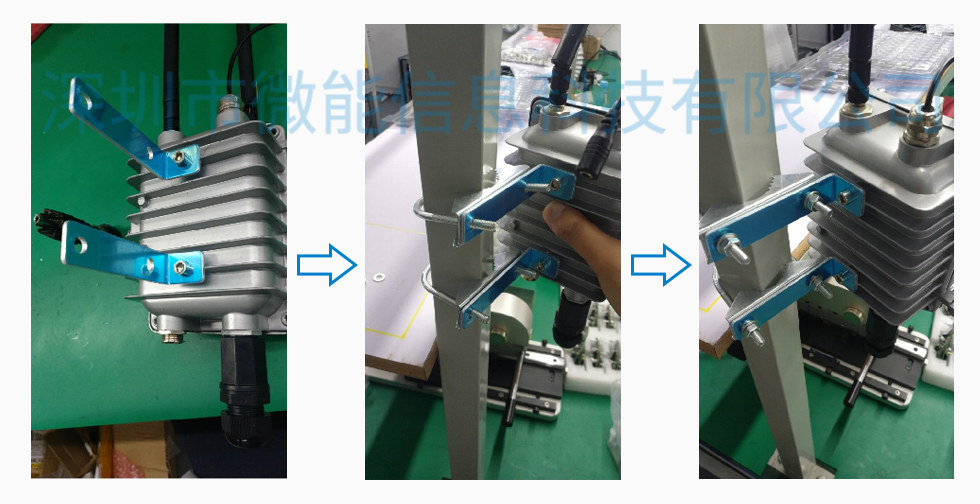

网关VDB2609的安装需要借助配套的L型角铁,微能信息的防爆外壳系列蓝牙网关都有提供配套的安装角铁。具体安装方法如下:

(1)使用内六角螺丝,把两个L型角铁按照下图方向固定在VDB2609外壳上。

(2)把U型螺丝及配套卡扣卡在安装杆上,上下各一个U型卡扣,然后把L型角铁长边插入U型螺丝,拧上螺丝固定,安装的过程如下图所示。







十、网关参数配置

支持有线RJ45连接、无线WiFi连接、4G移动网络连接上网,详细设置步骤可下载本页面的网关规格书,里面有3种连接模式详细的操作说明。
