室内定位

蓝牙5.0定位开发套件

深圳市微能信息(95power)推出了主被动一体蓝牙定位开发套件,该套件包括4个iBeacon VG05、2个蓝牙5.0工卡VDB1608S、1个蓝牙5.0网关VDB2603,也即是蓝牙5.0定位开发套件,方便系统集成商合作伙伴做室内定位系统开发。如下图1所示。

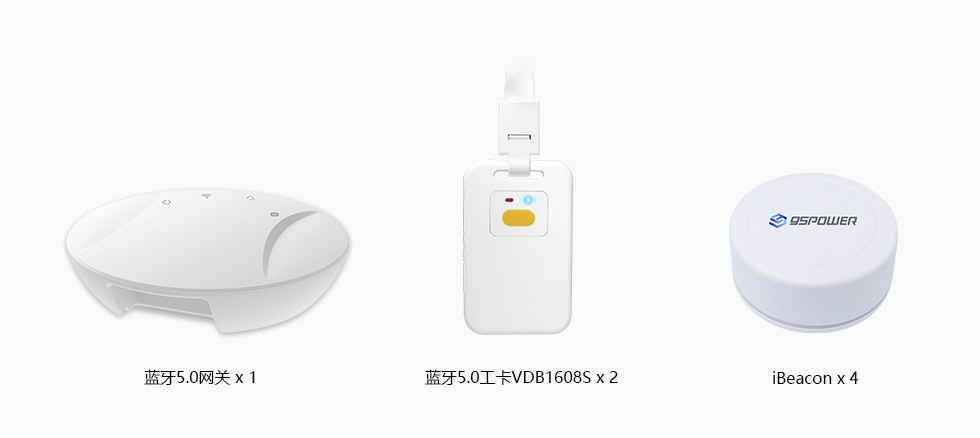

图1:蓝牙5.0定位开发套件





一、蓝牙5.0定位系统的定位原理:

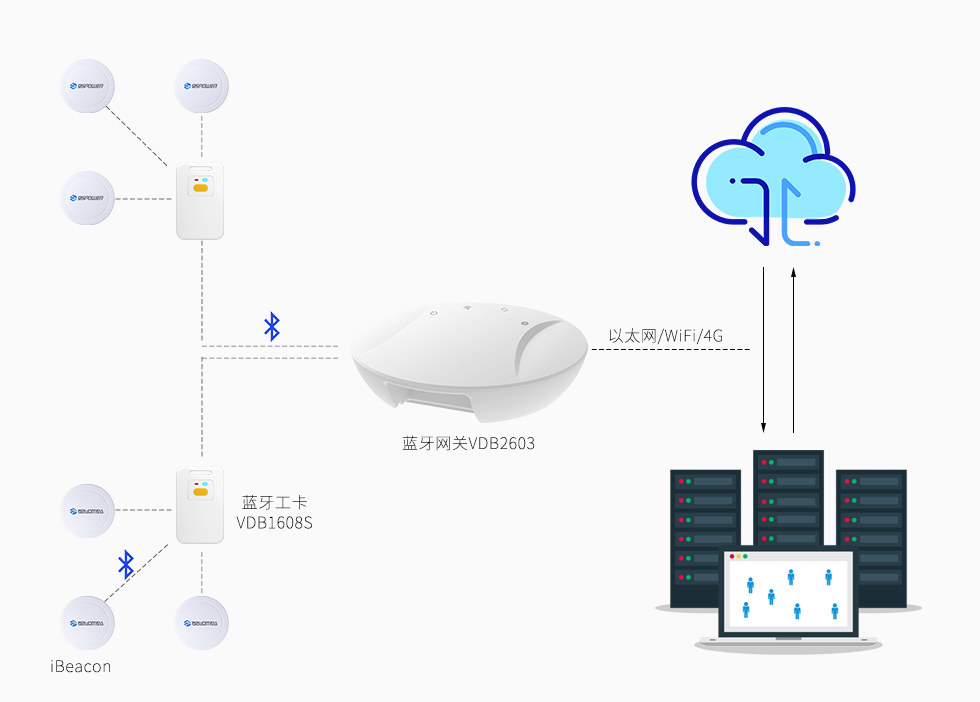

图2:主被动一体蓝牙定位的工作原理


主被动一体蓝牙定位的工作原理如上图2所示:iBeacon信标工作在广播状态,将自身的MAC地址、电量等信息进行广播出去;蓝牙工卡VDB1608S采集iBeacon的广播数据,并将数据发送给蓝牙5.0网关VDB2603。VDB2603将iBeacon广播信息发送给CLE中央定位服务器解算,从而计算出iBeacon的位置信息显示在终端上。





二、开发套件的优势:

微能信息主被动一体蓝牙定位系统,集成前台用户自主定位导航和后台实时定位监测功能于一体的室内定位系统。

主被动一体蓝牙定位方案可以大大减少蓝牙5.0网关的部署,从而降低整体的蓝牙定位系统部署成本,是低成本室内定位系统的比较好的选择!





三、开发套件中的硬件产品:

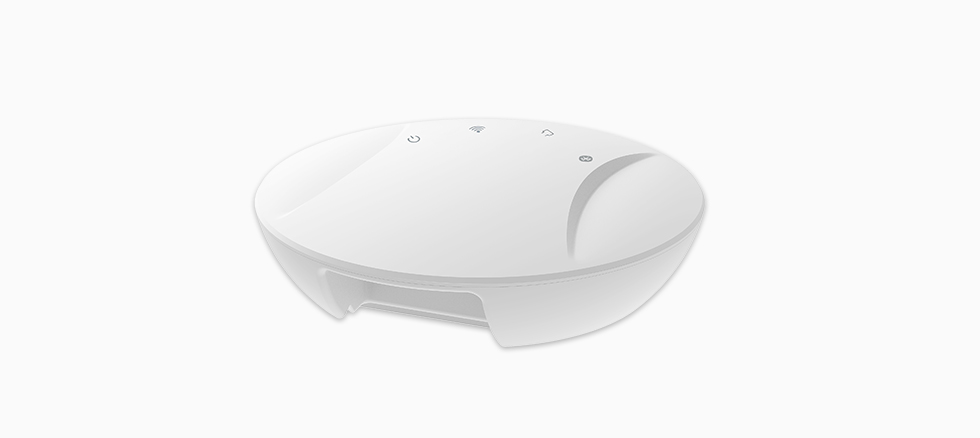

1,蓝牙5.0网关VDB2603

VDB2603是一款基于蓝牙5.0版本的蓝牙网关,蓝牙和WiFi通过串口连接,可扫描采集或者连接BLE蓝牙设备。VDB2603已通过蓝牙BQB认证。





VDB2603蓝牙发射功率为-20~+8dBm多级可调,蓝牙数据速率最高可达2Mbps,蓝牙信号可覆盖150米范围;WiFi兼容IEEE802.11b/g/n标准协议,WiFi数据速率可达150Mbps;

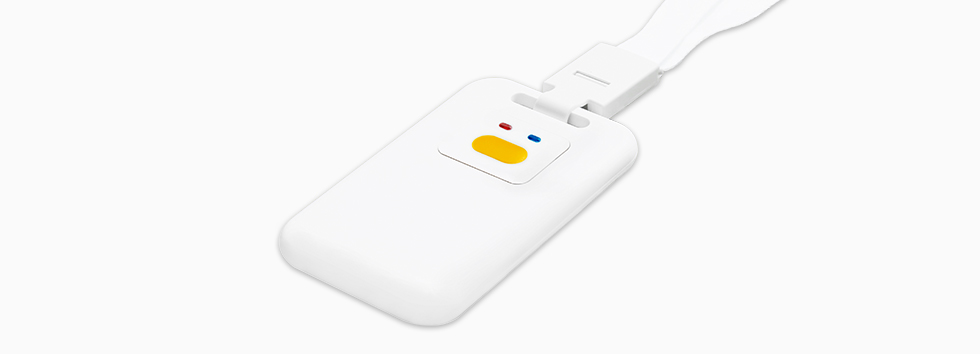

2,蓝牙5.0工卡VDB1068S

VDB1068S是一款主从一体的蓝牙5.0工卡设备,可扫描采集iBeacon设备的广播信息,并转发给蓝牙网关VDB2603。VDB1068S信号可覆盖100米,磁吸式充电。

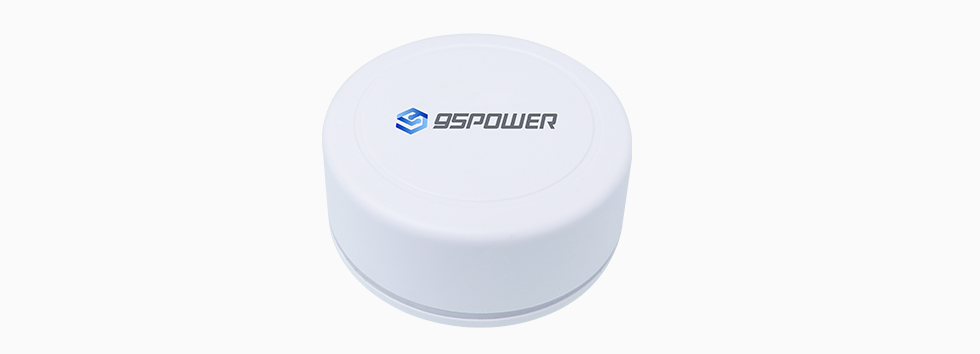

3,蓝牙beacon VG05

VG05是一款支持磁吸式快速固定安装的蓝牙iBeacon信标设备,VG05兼容ibeacon/Eddystone协议,广播范围可达100米,具有IP67级防尘防水等级。
