远距离蓝牙网关VDB2601

远距离蓝牙网关VDB2601(蓝牙4.2+WiFi+PA),VDB2601是一款加PA的远距离蓝牙网关,可实现超长距离覆盖,空旷环境下最远覆盖距离可达100米!VDB2601可灵活应用于各种蓝牙+WiFi应用场景。例如,远距离控制BLE蓝牙装置接收由BLE蓝牙装置发送的数据并将其通过WiFi发送到服务器。
尺寸:直径:110mm;高:35mm
浏览次数:1585
远距离蓝牙网关VDB2601

一、远距离蓝牙网关VDB2601


VDB2601是一款加PA的远距离蓝牙网关,可实现超长距离覆盖,空旷环境下最远覆盖距离可达100米!

VDB2601 是一个集成了WiFi和加PA大功率蓝牙BLE两种无线通信方式的信标,WiFi与蓝牙之间通过UART串口通信,用以传输蓝牙扫描抓取的广播数据包。VDB2601可灵活应用于各种蓝牙+WiFi应用场景。例如,远距离控制BLE蓝牙装置接收由BLE蓝牙装置发送的数据并将其通过WiFi发送到服务器。VDB2601的WiFi数据传输速率可达到100Mbps,BLE蓝牙数据传输速率可以达到1Mbps。VDB2601支持POE交换机电源和5.0V适配器电源两种供电方式,可以根据需要任选其一。



二、网关特征

*  空旷环境下加PA蓝牙网关的最长连接距离可达100米;

*  支持ble蓝牙4.2;

*  蓝牙协议:可扫描,可连接;

*  蓝牙角色:支持同时多角色,支持广播(从机)、扫描(主机)、连接;

*  设备过滤:支持多种过滤方式,包括信号量值RSSI、设备名称、Beacon UUID等;

*  蓝牙网关集成扫描和连接,可扫描采集数据,也可以连接控制蓝牙设备。两类常见客户应用如下:

   (1)采集数据:采集ble蓝牙设备的广播数据,1台蓝牙网关每秒可以扫描抓取200台蓝牙设备广播数据包上报至指定的服务器;

   (2)连接控制:1台蓝牙网关至多可连接控制20台蓝牙设备(推荐连接7台),进行双向(上行和下行)数据传输,比如控制蓝牙智能门锁的开关、控制蓝牙灯具的开关等。

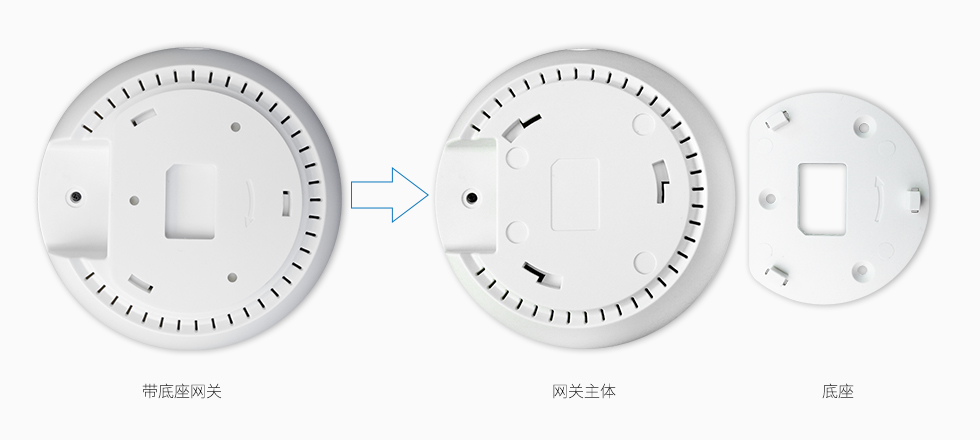

*  蓝牙网关可拆卸,网关和底部的固定底座也可以分离,底座固定安装,网关主体卡在底座上;

*  支持符合IEEE802.3标准的解决方案,包括预标准PoE支持;

*  支持IEEE802.11b,IEEE802.11g,IEEE802.11n无线标准协议;

*  通讯协议:网关支持TCP/IP、UDP、MQTT协议;

*  数据格式:与服务器通信的数据类型为JSON格式;

*  VDB2601带一个WAN/LAN可变网络端口,网络接口支持CAT-5/CAT-5E传输数据和POE电源(电压范围为44V-57V)。在AP Client工作模式下,网络接口为LAN口;在Getway工作模式下,网络接口为WAN口。

*  支持升级蓝牙固件和WiFi固件;

*  配件清单:蓝牙网关主机 x 1、电源适配器 x 1;

*  符合RoHS无铅、FCC、CE认证标准。



三、网关参数表


尺寸直径:110mm;高:35mm
供电DC4.5-12.0V,POE供电
电流200mA@5V
工作温度-20℃-70℃
接口1 个 WAN/LAN可变网口,1个电源接口
WiFi部分
WiFi标准支持IEEE802.11n,IEEE802.11g,IEEE802.11b协议
传输速率IEEE802.11b标准模式:1,2,5.5,11Mbps
IEEE802.11g标准模式:6,9,12,18,24,36,48,54Mbps
IEEE802.11n:72Mbps@HT20;150Mbps@HT40
灵敏度HT40 MCS7:-67dBm@10%PER(MCS7)
HT20 MCS7:-73dBm@10%PER(MCS7)
54M:-76dBm@10%PER
11M:-91dBm@8%PER
功耗IEEE802.11n:15dBm@HT40 MCS7;15dBm@HT20 MCS7
IEEE802.11g:16dBm
IEEE802.11b:18dBm
安全WPA/WPA2,WEP,TKIP,AES硬件加密
工作模式Bridge桥接模式、Gateway网关模式、AP Client客户端模式
蓝牙部分
蓝牙标准蓝牙4.2
传输速率1Mbps
安全AES HW Encryption
扫描距离PCB板载天线:150米;外置IPEX天线:200米
发射功率-4~+20dBm
接收灵敏度-94dBm


名称型号数量备注
蓝牙网关VDB26011VDB2601
5V适配器BSF-137F1输入:AC100-240V
输出: 5.0V±10%



四、蓝牙网关参数配置

深圳市微能信息科技有限公司的蓝牙网关的参数配置方法:在网页端登录蓝牙网关的网页端管理页面,按需配置蓝牙网关的参数,具体可下载本页面规格书参考;


完整版蓝牙网关网页端配置参数方法:蓝牙网关设置参数教程

大批量、统一配置蓝牙网关的参数方法:蓝牙网关配置管理系统



五、蓝牙网关应用

(1)VDB2604可应用于被动式蓝牙定位方案系统(详情可点击查看),可以实现后台的定位监测,在后台看到被定位对象的位置,移动轨迹,历史轨迹回放等;

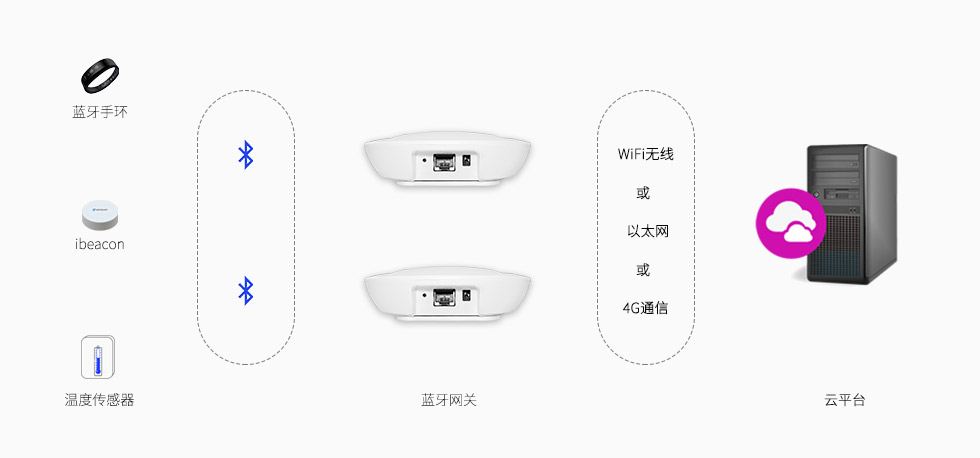

(2)应用于蓝牙定位手环、ibeacon、蓝牙传感器等设备的数据抓取和收集等应用,比如养老行业,用于抓取老人佩戴的手环、胸卡等数据上传后台等,应用框架图如下:




(3)蓝牙ibeacon数据嗅探扫描

(4)远程控制ble蓝牙设备的开关和动作

(5)其他蓝牙+WiFi的应用场景

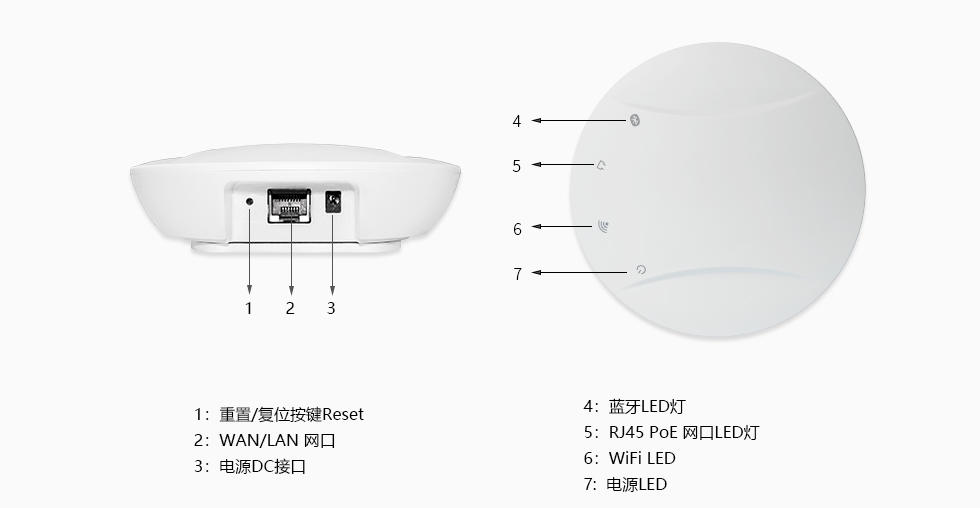

六、网关接口定义




1、WAN/LAN可变网络接口

VDB2601 网口支持五类线和超五类线,可传输数据同时也能支持 POE 供电(由 POE 交换机供电称为 POE供电,电压范围 44~57V)。网口为 WAN/LAN 可变网口。


2、DC电源端口

VDB2601 的电源接口支持 DC 输入,输入电压范围为 4.5-12.0V,电流大于 1000mA,接口采用 DC 电源插座,电源座孔径 3.5mm,针径为 1.35mm,针头为正极。

说明:出厂配备的 5V 电源适配器输入电压为 AC 100-240V,50/60Hz 输出电压为 5V 2A。电源接头为外负内正。


3、重启复位:长按 VDB2601 的复位按钮 5 秒钟以上,VDB2601内部的 WiFi 会恢复出厂设置。



4、LED:(1)电源LED在通电时常亮;(2)连接时网络LED常亮;(3)连接到WiFi网络1-2秒后,WiFi LED常亮;(4)网关上电后蓝牙LED闪烁。




七、网关出货清单:

名称型号数量
远距离蓝牙网关VDB26011 pcs
5V适配器BSF-0081 pcs



八、网关的安装方法:

VDB2601采用旋转卡扣式安装,方便安装和拆卸,其安装方法如下(95POWER全系列带底座蓝牙网关安装方法类似)。

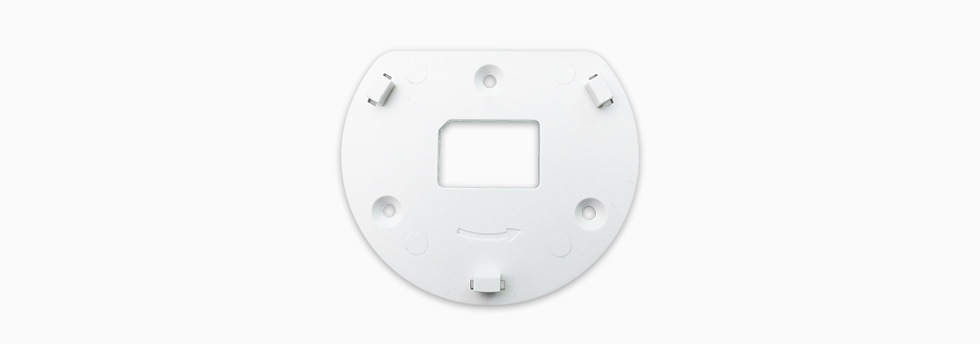

第一步,逆时针旋转,取下D型卡扣,如下图所示;




第二步,把D型卡扣平面一侧靠近安装处,安装到合适位置,使用螺丝紧固卡扣,如下图所示;




第三步,把网关网口和DC头出线一侧对齐D型卡扣。



九、怎样购买远距离蓝牙网关VDB2601

亲可以在阿里巴巴(1688)搜索“微能信息”进入官方阿里店铺,使用淘宝账号登录,支持支付宝、信用卡等购买方式。

提示:店铺标价仅供参考,实际价格以销售提供的报价单为准哦!

说明:微能信息支持出货无丝印/无LOGO的蓝牙网关;也支持定制带LOGO或丝印的蓝牙网关。
