远距离室外防水防爆蓝牙网关VDB2610

VDB2610是一款室外/户外使用的远距离防爆蓝牙网关,可用于远程控制蓝牙设备,或者接收蓝牙设备的信号并上传到后台服务器。其射频部分额外增加了FEM(PA+LNA+Switch),提高了蓝牙部分的发射功率和接收灵敏度,与此同时,也采用外置高增益柱状天线,使蓝牙的覆盖半径可以超过200m。
尺寸:153mm X 137mm X 97mm
浏览次数:1261
远距离室外防水防爆蓝牙网关VDB2610

一、远距离防爆蓝牙网关VDB2610


VDB2610是一款可以在室外或户外环境中使用的远距离蓝牙网关,可用于远程控制蓝牙设备,或者接收蓝牙设备的信号并上传到后台服务器。其射频部分额外增加了FEM(PA+LNA+Switch),提高了蓝牙部分的发射功率和接收灵敏度,与此同时,也采用外置高增益柱状天线,使蓝牙的覆盖半径可以超过200米,在蓝牙网关信号范围内的ibeacon广播设备广播的数据,都会被此网关扫描采集到。

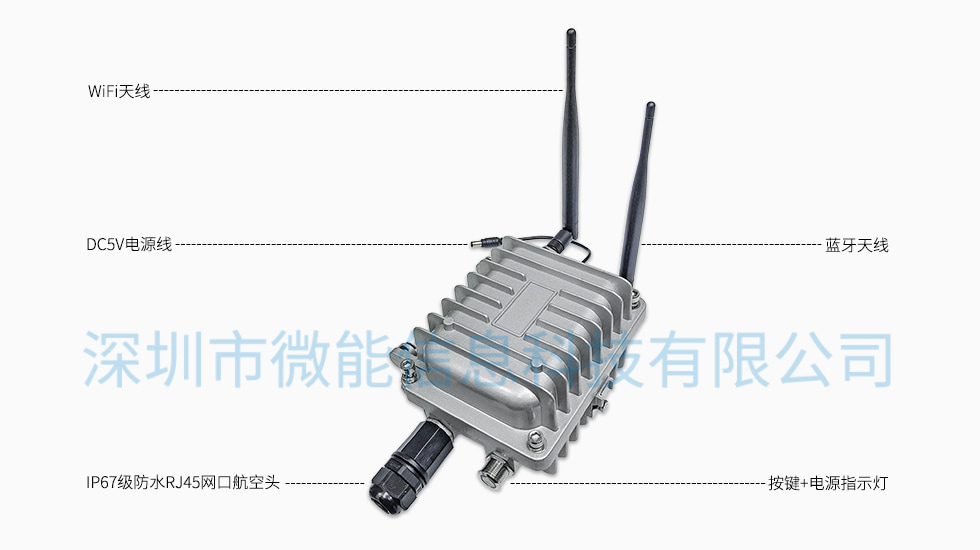

如上图所示,VDB2610配备了防爆型的铁质外壳,防水,防尘,防爆,不惧恶劣的室外和户外使用环境,可以在室外、户外等恶劣的环境下方便地做数据采集和上报服务器应用,也可以连接ble蓝牙设备做数据上行和下发应用,远程控制蓝牙设备等。

供电这块,VDB2610采用PoE交换机或者DC直流电源供电都可以。



二、蓝牙网关参数表

尺寸153mm X 137mm X 97mm
网关供电电压DC4.5V-12.0V 、POE电源供电
网关工作电流300mA@5V
网关工作温度-20℃~70℃
接口WAN接口和电源接口
网关的WiFi部分
WiFi 标准IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
数据传输速率IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps

IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps

IEEE 802.11n : 72Mbps @ HT20 ;150Mbps @ HT40
接收灵敏度HT40 MCS7:-70dBm@10% PER(MCS7)

HT20 MCS7:-73dBm@10% PER(MCS7)

54M:-77dBm@10% PER

11M:-89dBm@ 8% PER
发射功率IEEE 802.11n: 14dBm @HT40 MCS7;15dBm@HT20 MCS7

IEEE 802.11g: 15dBm

IEEE 802.11b: 18dBm
无线安全WPA/WPA2,WEP,TKIP,AES
网关的工作模式网关的WiFi支持Bridge、Gateway、AP Client三种工作模式
网关蓝牙部分
蓝牙版本Bluetooth ®4.2/5.0(不支持蓝牙5.0的长距离特性,其他特性支持)
蓝牙数据传输速率Uncoded:1Mbps/2Mbps,Coded:125kbps(S=8)/500kbps(S=2)
无线安全AES硬件加密
接收灵敏度<-94dBm
扫描距离200米
发射功率默认20dBm±1.5dBm (发射功率范围从0dBm-20dBm,步长4dBm)




三、防爆蓝牙网关特征

*  网关的WiFi部分兼容IEEE802.11n,IEEE802.11g,IEEE802.11b无线标准协议;

*  通讯协议:网关支持TCP/IP、UDP、MQTT协议;

*  数据格式:与服务器通信的数据类型为JSON格式;

*  网关支持POE供电和DC 5V供电;

*  蓝牙部分支持Bluetooth®4.2/5.0版本;

*  蓝牙协议:可扫描,可连接;

*  蓝牙角色:支持同时多角色,支持广播(从机)、扫描(主机)、连接;

*  蓝牙网关集成扫描和连接,可扫描采集数据,也可以连接控制蓝牙设备。两类常见客户应用如下:

 (1)采集数据:采集ble蓝牙设备的广播数据,一台蓝牙网关每秒可以扫描抓取200台蓝牙设备广播数据包上报至指定的服务器;

 (2)连接控制:一台蓝牙网关至多可连接控制20台蓝牙设备(推荐连接7台),进行双向(上行和下行)数据传输,比如控制蓝牙智能门锁的开关、控制蓝牙灯具的开关等。

*  蓝牙发射功率最大可达+21dBm;

*  设备过滤:支持多种过滤方式,包括信号量值RSSI、设备名称、Beacon UUID等;

*  网关配置了1个WAN/LAN自适应可变网口;

*  VDB2610支持2种联网上传数据方式 (1)支持连接WiFi无线网络传输数据;(3)也支持通过RJ45有线网络数据传输;

*  网关具有防水、防爆、防尘特性;

*  支持升级蓝牙固件和WiFi固件;

*  符合RoHS,FCC,CE认证标准。

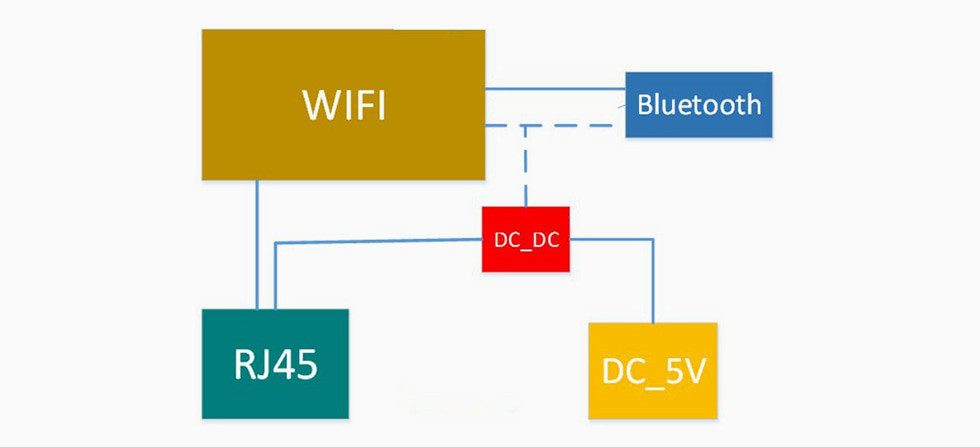

四、蓝牙网关内部应用框图

VDB2610内置WiFi、网口和蓝牙多种通信方式。WiFi与蓝牙之间通过串口通信。VDB2610支持POE供电和5V电源供电两种供电方式。

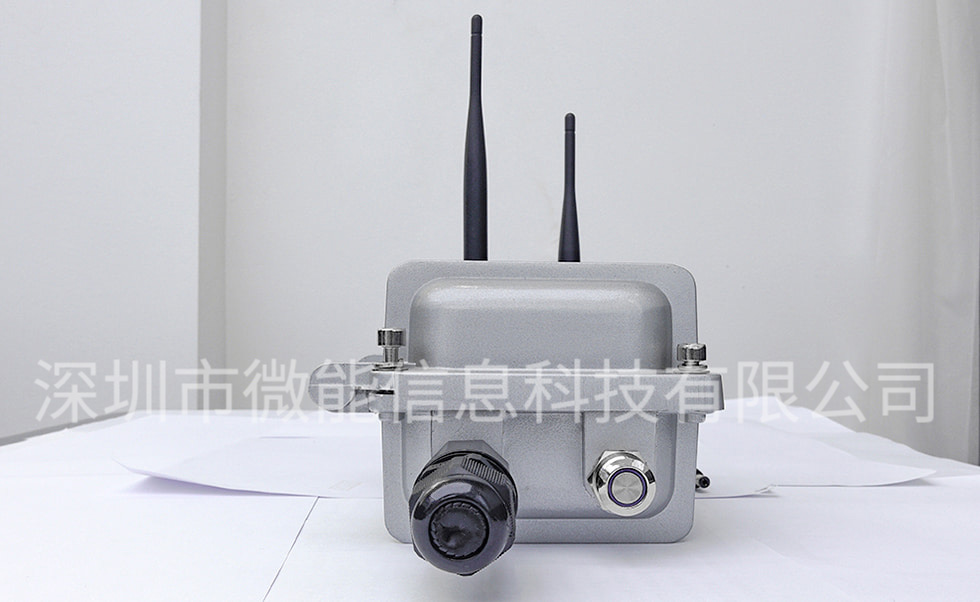

 五、蓝牙网关的外部硬件结构


(1)RJ45网口

VDB2610网口支持五类线和超五类线,可传输数据同时也能支持POE供电。网口为WAN/LAN可变网口。

工作模式网口
AP ClientLAN
GatewayWAN



(2)DC电源接口

VDB2610的电源接口支持DC输入,输入电压范围5-12.0V,电流大于1000mA,接口采用DC电源插座,电源座孔径3.5mm,针径为1.35mm,针头为正极。

说明:出厂配备的5V电源适配器输入电压为AC100-240V,50/60Hz输出电压为5V2A。电源接头为外负

内正。



(3)复位(Reset)按键

短按复位,长按VDB2610的复位按钮5秒钟以上,VDB2610内部的WiFi会恢复出厂设置。



(4)电源指示灯(按键内置灯圈)

上电LED灯常亮



(5)BLE蓝牙和WiFi天线

蓝牙及WiFi柱状全向高增益天线,必须安装才可以收发无线信号。



六、蓝牙网关参数配置

深圳市微能信息科技有限公司的蓝牙网关的参数配置方法:在网页端登录蓝牙网关的网页端管理页面,按需配置蓝牙网关的参数,具体可下载本页面规格书参考;


完整版蓝牙网关网页端配置参数方法:蓝牙网关设置参数教程

大批量、统一配置蓝牙网关的参数方法:蓝牙网关配置管理系统




七、蓝牙网关的应用场景如下

(1)使用此蓝牙网关可以采集蓝牙数据信息上报服务器,此类应用中网关不连接蓝牙设备的应用,也是客户做的最多的网关应用;

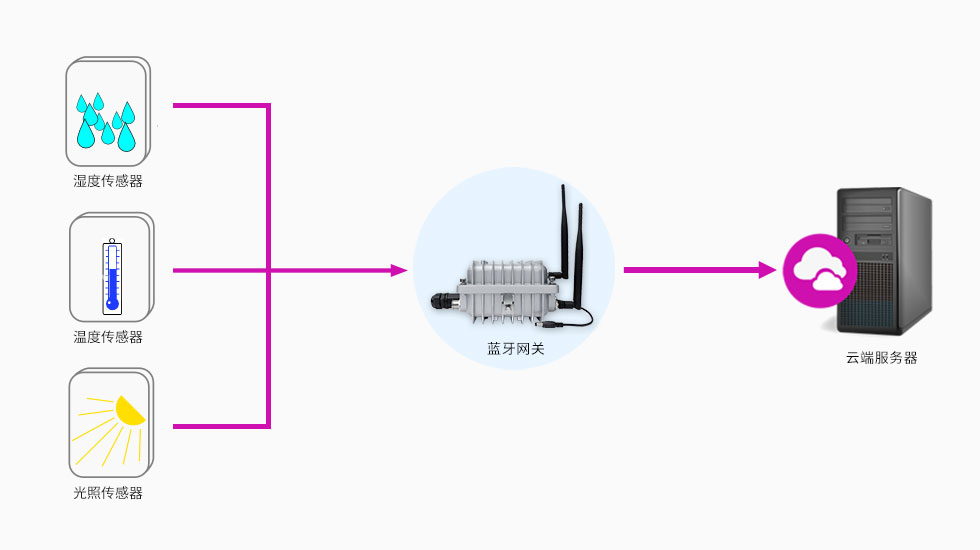

网关可以采集ibeacon、各类传感器,比如温湿度传感器的广播数据,然后上报到指定的服务器,常见的是收集蓝牙手环的健康数据上报服务器,还有用在蓝牙室内定位中,采集ibeacon的广播信息传输到服务器,在服务器端进行定位使用;





(2)网关连接蓝牙设备的应用

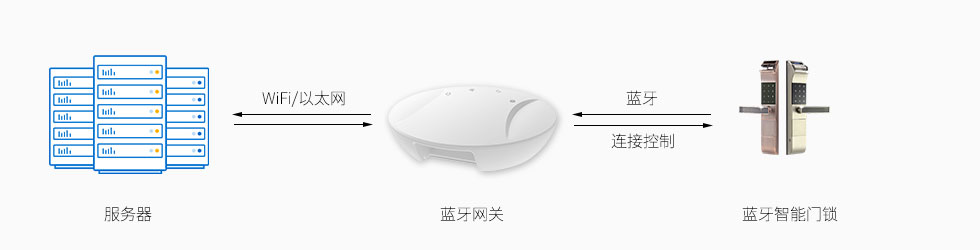

网关连接蓝牙设备以后,可以远程控制设备的开启,关闭等(比如远程控制智能门锁的开关等),如下图所示。





(3)采用此蓝牙网关实时监测蓝牙广播设备的信号,做存在性检测;



(4)把此蓝牙网关应用在蓝牙室内定位系统中,用于采集转发蓝牙定位标签的信号,将标签的信号传到定位引擎服务器端进行解算,从而实现实时的蓝牙定位功能,此类室内定位功能也是蓝牙网关的常见应用之一。

说明:VDB2610可通过网线实现以太网联网,也可以使通过WiFi连接无线路由实现联网。




八、防爆蓝牙网关的安装方法

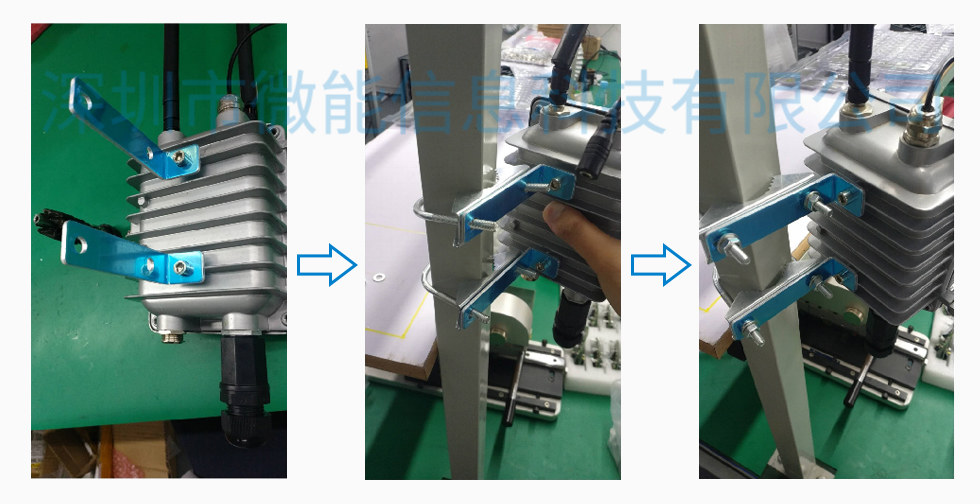

使用内六角螺丝,把两个L型角铁按照下图方向固定在VDB2610外壳上。

把U型螺丝及配套卡扣卡在安装杆上,上下各一个U型卡扣,然后把L型角铁长边插入U型螺丝,拧上螺丝固定,如下图。




九、网页端配置蓝牙网关参数方法

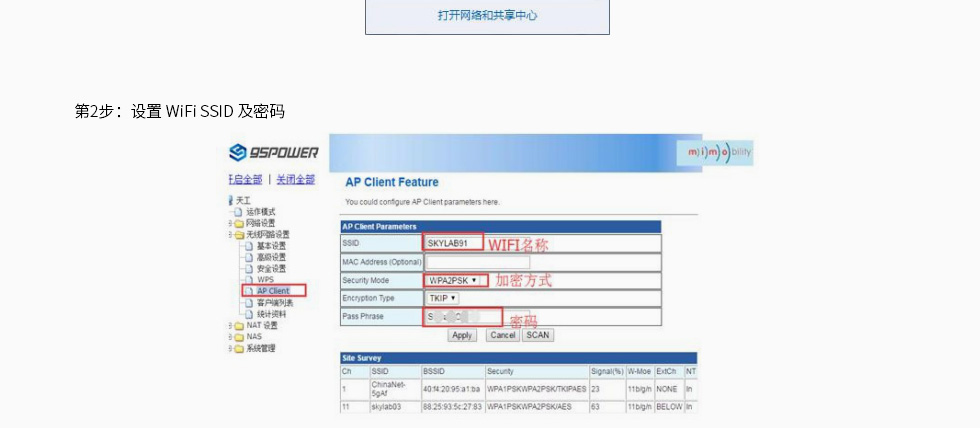

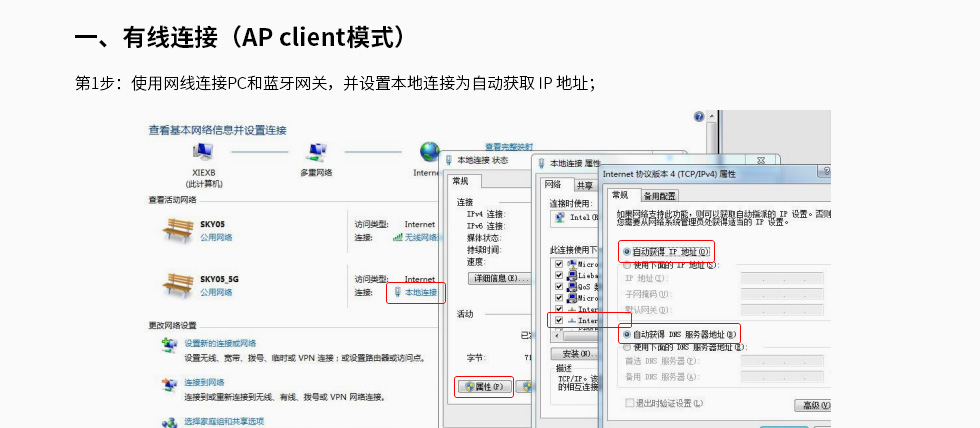

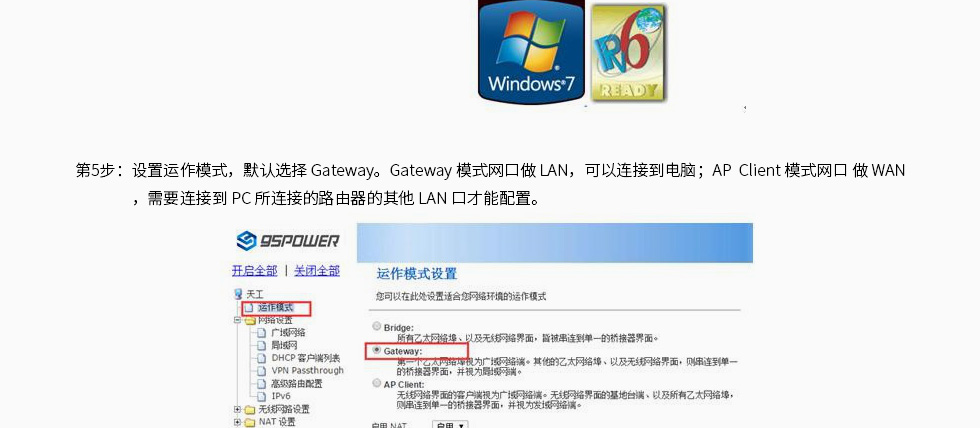

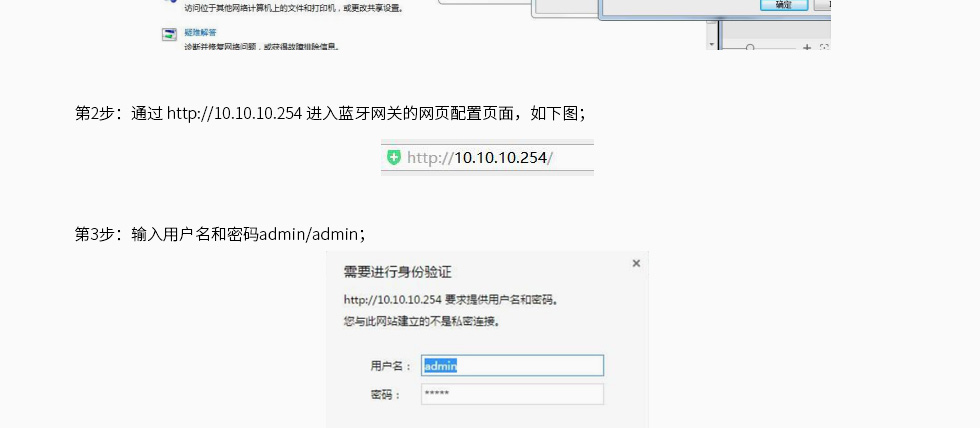

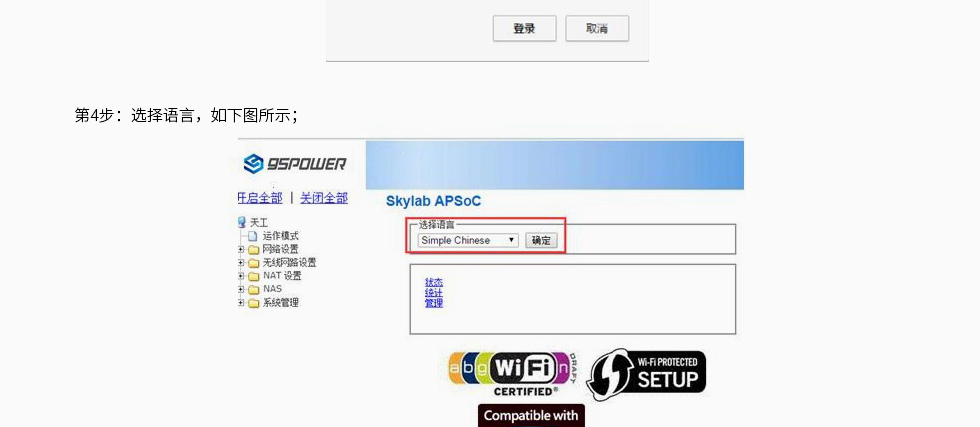

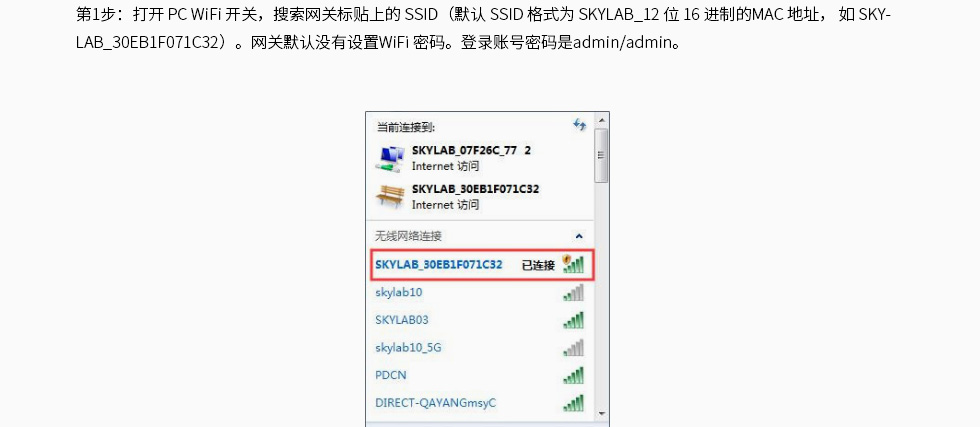

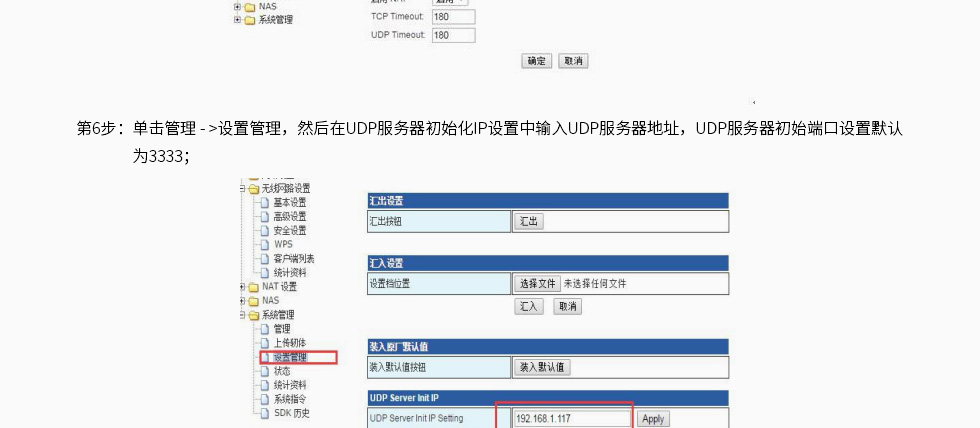

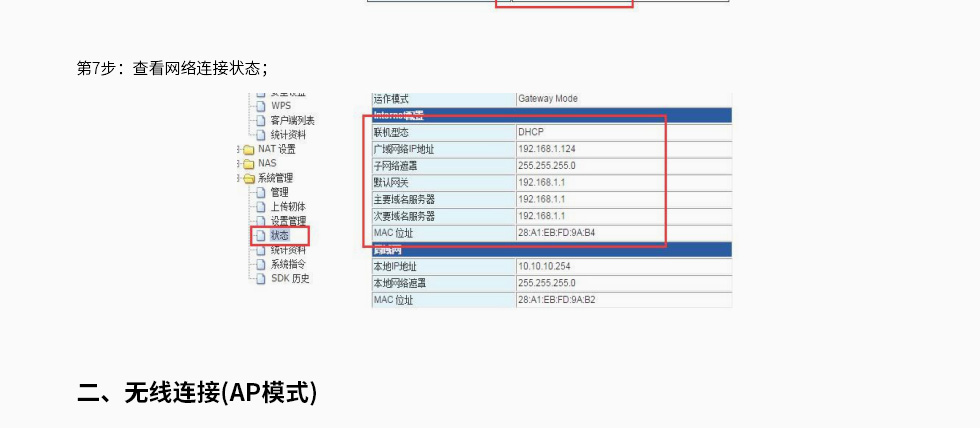

95POWER全系列蓝牙网关均可以在网页端配置蓝牙网关的内部参数,配置方法如下图:

蓝牙网关网页端配置网关参数的方法 (1).jpg

蓝牙网关网页端配置网关参数的方法 (2).jpg

蓝牙网关网页端配置网关参数的方法 (3).jpg

蓝牙网关网页端配置网关参数的方法 (4).jpg

蓝牙网关网页端配置网关参数的方法 (5).jpg

蓝牙网关网页端配置网关参数的方法 (6).jpg

蓝牙网关网页端配置网关参数的方法 (7).jpg

蓝牙网关网页端配置网关参数的方法 (8).jpg



十、设备出货清单

名称型号数量
蓝牙网关VDB26101 pcs
5V适配器BSF-0081 pcs
抱杆安装套装2*U 型螺杆,2*L 型角铁2 pcs
