电厂变电站人员定位方案

微能信息(95power)开发的变电站UWB定位人员定位管理方案,依托微能信息(95power)强大的超宽带UWB定位技术,通过在变电站人员活动区域内安装UWB定位基站,给工作人员佩戴UWB定位标签(比如UWB定位工卡或手环),即可在后台随时查看工作人员的实时位置,给变电站人员安全管理提供方便快捷的高精度定位技术支撑,助理变电站规范化、信息化建设。

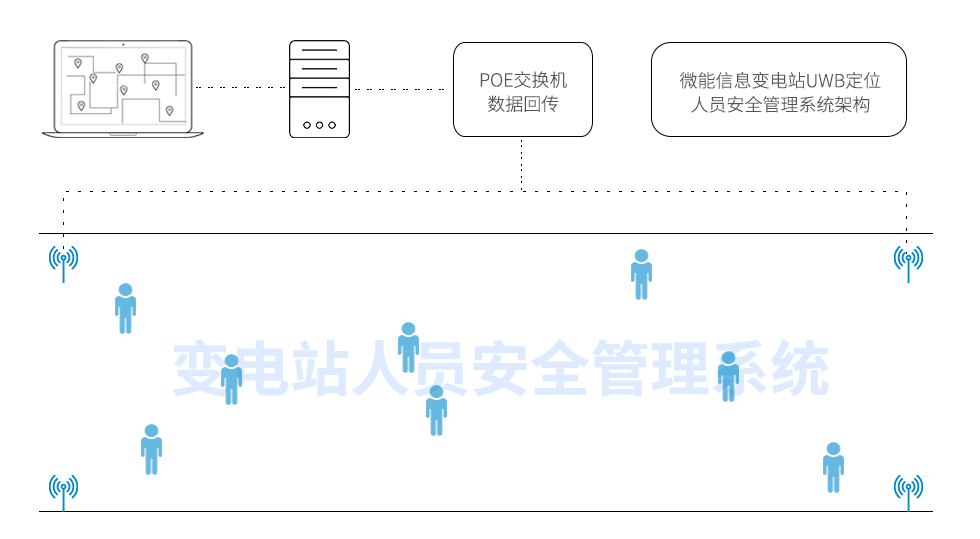

变电站UWB定位人员安全管理系统架构


变电站UWB定位人员安全管理系统组成:显示终端、UWB定位引擎、UWB定位标签、UWB定位基站。

(1)显示终端:UWB定位引擎计算出的定位标签坐标,要在显示终端(PC、平板电脑、手机)上呈现。

(2)UWB定位引擎:变电站定位区域的UWB定位基站实时通过网络将原始位置数据发送给UWB定位引擎,然后UWB定位引擎运行定位算法,实时计算出佩戴UWB定位标签的人员的坐标位置。

(3)UWB定位标签:给待定位的人员、设备上配备UWB定位标签,定位标签发射UWB信号,与UWB定位基站相互通信,使标签自身被定位。UWB定位标签可以是手环型、工牌工卡型、也可以是固定在安全帽的模块型等。

(4)UWB定位基站:UWB定位基站通过UWB信号和定位标签进行通信,再通过后台服务器端定位引擎解算,实现对UWB定位标签的精准定位功能。



变电站UWB定位人员管理系统接口

根据UWB定位系统架构的设计,各个功能子系统间的衔接、数据交互、业务处理等,统一由接口子系统实现和管理,主要有以下接口,如下图:


(1)定位引擎数据API接口

(2)与声光报警器对接接口

(3)与监控显示屏的对接接口

(4)与告警子系统对接接口

(5)与监控视频的接口



变电站UWB定位基站和标签

UWB定位基站

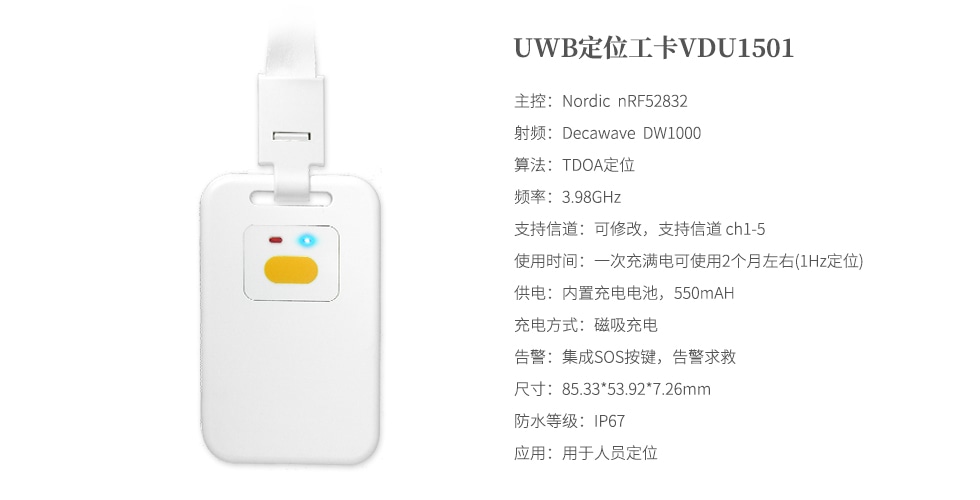

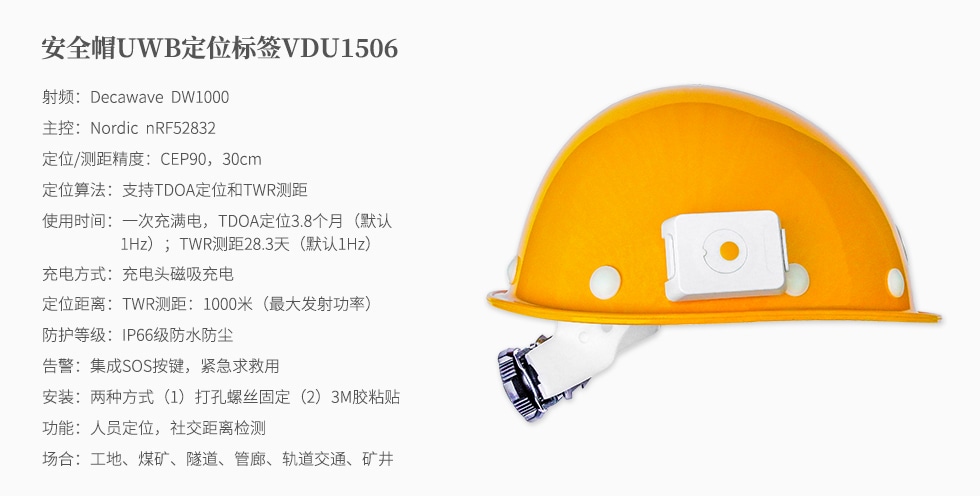

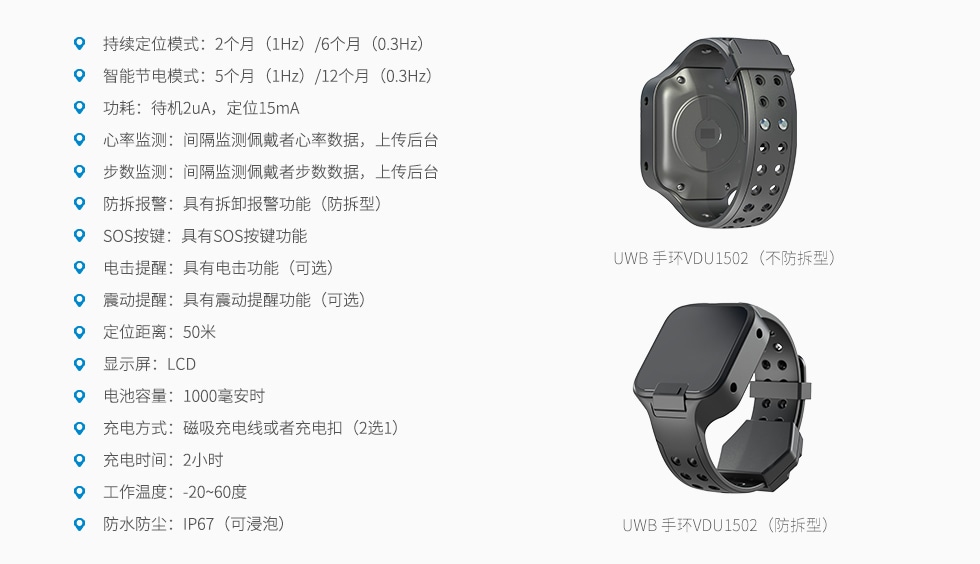

UWB定位标签




变电站UWB定位人员安全管理系统功能实现

(1)工作人员实时定位和跟踪

在变电站人员活动区域内部署UWB定位基站,在后台显示终端可随时查看被定位工作人员的实时分布情况,解决实时监控难的问题。

(2)工作人员动态点名、统计、管理等

变电站运营管理人员可在终端上查看当前应到人数、实到人数、缺少人数及未到人员等信息。

(3)工作人员运动轨迹存储和回放

可通过UWB定位系统查看被定位人员的历史运动轨迹,追溯每一个细节,追责有据可依,还可对异常运动轨迹进行分析。

(4)危险区域内部署电子围栏

可在变电站的危险区域设置电子围栏,监控此区域内人员的进出情况。

(5)危险情况一键求救

(6)告警功能

包括实时性预警,多种类预警(SOS、低电、离线、停留超时、围栏),预警数据记录并分析等。
