微信H5室内定位导航系统

微能信息(95power)推出了基于微信H5蓝牙室内定位导航系统方案,用以在微信H5页面端使用室内定位导航系统来实现在室内的定位和导航应用,基于ibeacon蓝牙定位导航技术,基础硬件是基于低功耗蓝牙beacon信标来实现。




一、微信H5室内定位导航系统架构

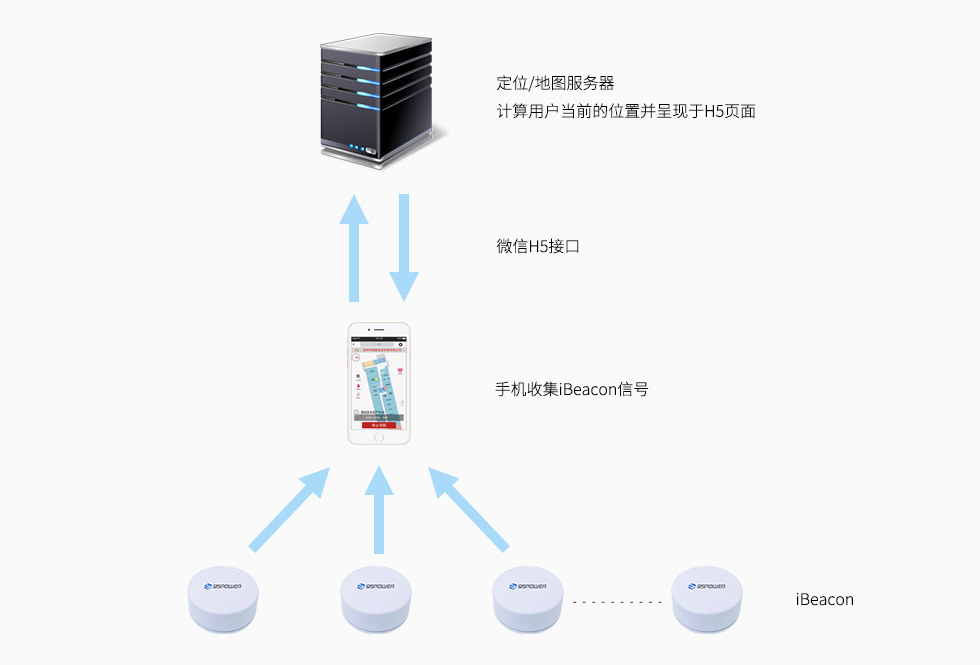

95power推出的微信H5室内定位导航系统架构如下图所示,





微信H5室内定位导航原理:

利用iBeacon探针无感知抓取功能,后台定位服务器可实时计算导航模块使用者的当前位置信息;再结合矢量地图系统,室内定位服务器将定位数据通过蓝牙/运营商网络回传至前端用户微信H5页面内以实现实时的室内定位和导航。



导航系统硬件说明:

(1)定位服务器+地图服务器提供公有云/私有云部署模式;

(2)若采用本地服务器部署须提供两台具有固定IP且域名绑定(二级域名即可),其中一台须提供80端口;

(3)iBeacon采用3M胶吸顶安装,电池供电,无须综合布线。





二、微信H5蓝牙定位导航系统参数



1、硬件部分

(1)iBeacon采用锂亚电池两枚,电池总容量不小于2400mAH;

(2)iBeacon支持-30dBm~+20dBm发射功率可调范围且支持-8dBm、-4dBm、0dBm、4dBm发射功率;

(3)iBeacon支持100ms~1s发射频率可调范围且支持100ms、300ms、600ms发射频率;

(4)当iBeacon处于300ms发射频率,0dBm发射功率参数下工作时,持续工作时长不少于3年。



2、软件部分

(1)地图支持3D矢量地图

(2)地图支持无级缩放,旋转

(3)地图支持POI选取,路径规划,模拟导航

(4)支持定位点跟随导航





三、矢量地图


微信H5室内定位导航系统基于室内的矢量地图来使用,如下图所示。




作为上层应用的基础,微信H5室内定位导航系统的矢量地图如上图所示

(1)支持APP/H5/PC多客户端应用;

(2)支持2D/2.5D/3D矢量地图;

(3)支持无极缩放、旋转(APP)、POI信息搜索、模糊搜索、快速查找等功能。





四、反向寻车

微信端H5定位导航技术应用于停车场,常用的功能是反向寻车,微能信息提供两种记录车位的方式如下,

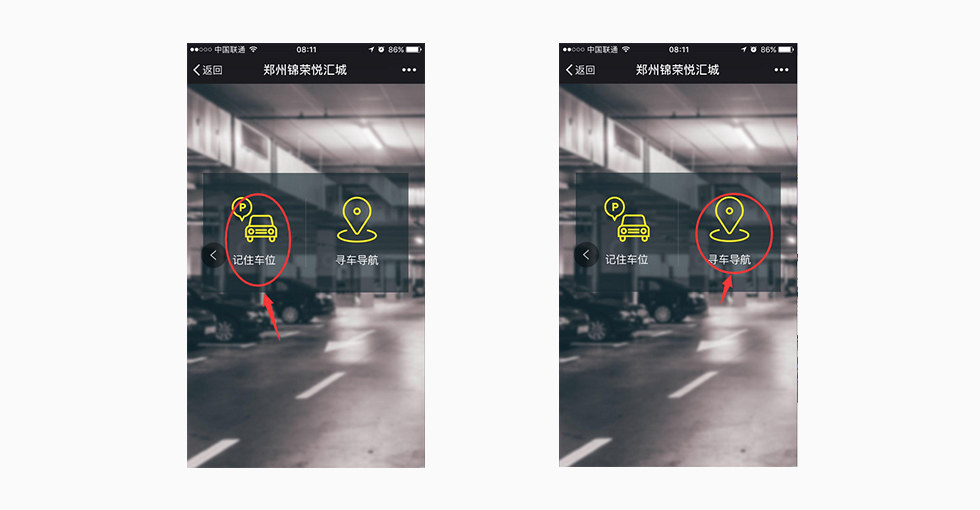

第一种:基于定位的记录车位,如下图:




用户在停车后须点击记住车位以通过蓝牙定位记录当前停车位置,无须对接停车场管理系统。

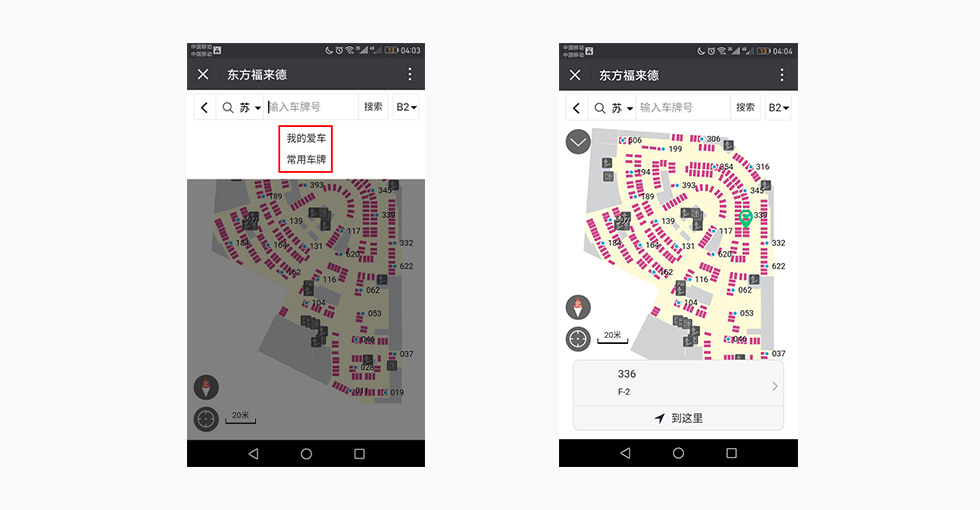

第二种:基于视频识别车位的记录车位,如下图:




须对接第三方停车场管理系统方可实现,停车场管理系统须支持视频识别车位功能,用户仅需输入车牌号便可寻车。





五、目的地导航

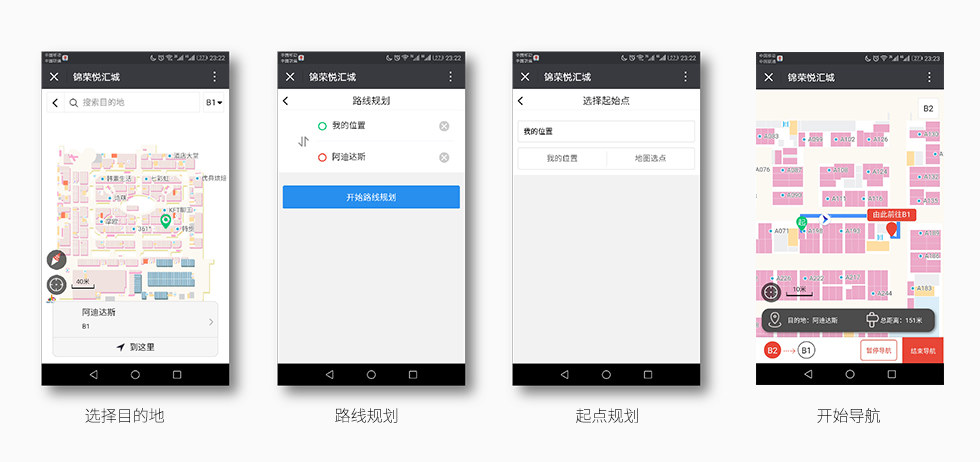

在室内定位方面,微信H5导航系统常用的功能还有目的地导航,如下图所示。




(1)选择目的地。在输入框输入名称搜索目的地,支持模糊搜索;或者点击地图POI直接选取目的地也是可以的。

(2)起点规划。根据定位自动选取起点;或者手动选取起点(操作目的地选取一致)也是可以的。

(3)当前定位点。在导航的过程中,矢量地图上会出现当前的定位点,默认以箭头的形式展现。

'); })();
