微能信息科技提供用于评估uwb模块SKU609、SKU610的配套uwb开发板。uwb开发板外观如下图1所示。

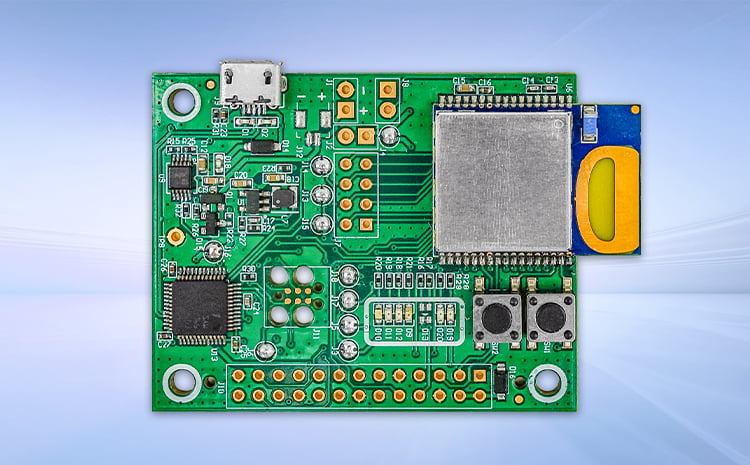

图1：uwb开发板板外观（板子上默认无uwb模块）

应用

uwb开发板有什么用呢？可用于评估uwb模块SKU609和uwb模块SKU610。uwb模块SKU609、SKU610的所有功能都可以使用这个uwb开发板来执行。比如通过此uwb开发板可以开发uwb基站、uwb标签等。后续还可以进一步搭建uwb定位系统（RTLS）。

特征

*  开发板上可以安装SKU609，SKU610两种uwb模块；

*  uwb开发板配置J-Link组件，通过USB接口连接uwb开发板，即可用于对uwb模块二次开发和调试；

*  通过SPI、UART和BLE的外部API接口来配置和控制开发板；

*  用户可以自定义uwb开发板上的按钮功能和LED指示灯状态；

*  通过uwb开发板上的外部接口即可连接访问uwb模块的引脚；

*  uwb开发板的供电电压要求为3.6V至5.5V

uwb开发板使用方法

使用方法：uwb开发板搭配电池、二代usb数据线，如下图2所示，即可用于开发RTLS定位系统的uwb基站、uwb标签。

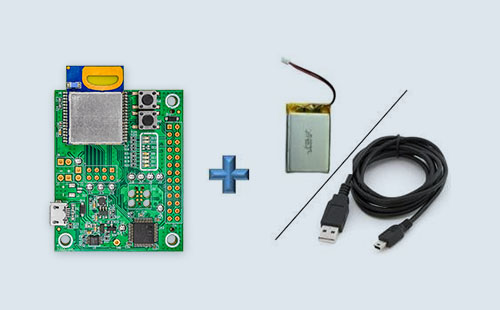

图2：uwb开发板+锂电池+usb数据线

uwb开发板应用框图

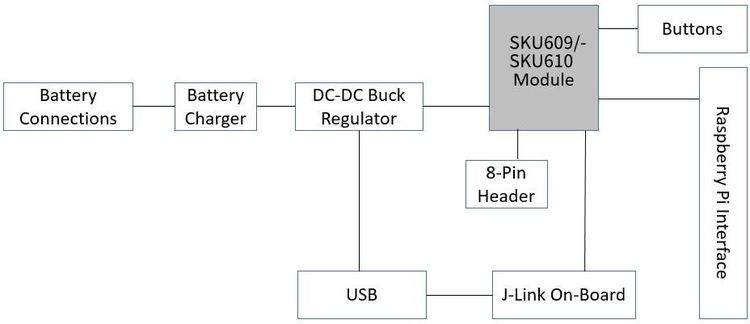

图3：uwb模块开发板主要部分

供电方式：uwb开发板有3种供电方式，包括：

（1）usb连接线供电；

（2）可充电锂电池供电；

（3）树莓派Raspberry  Pi供电。

当使用USB连接线或树莓派Raspberry Pi为开发板供电时，它还可以为连接的锂电池充电。

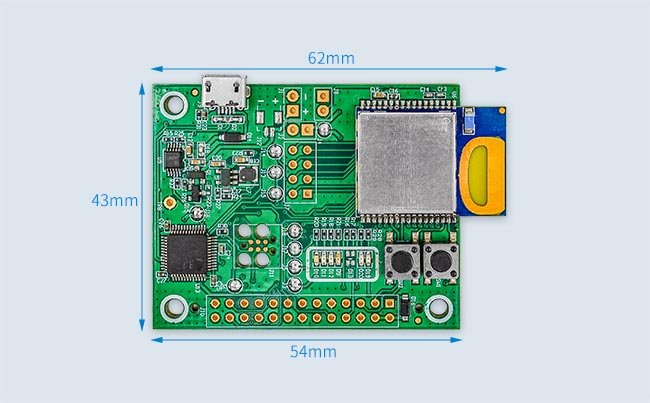

尺寸

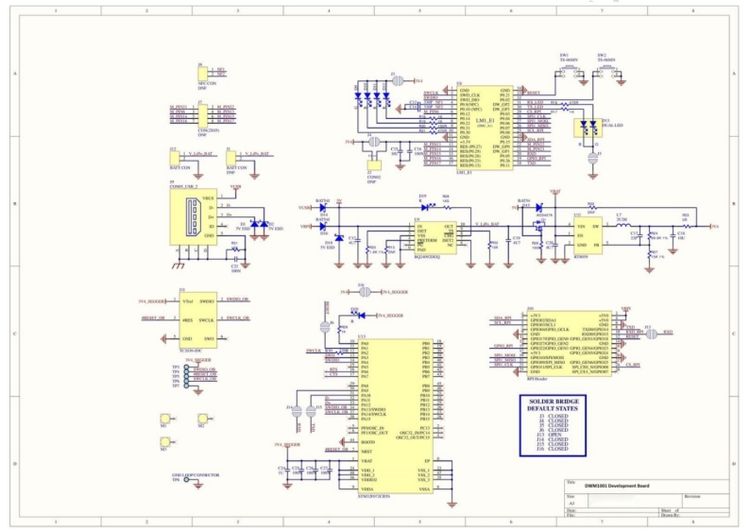

uwb开发板原理图

uwb开发板购买

想购买uwb开发板的小伙伴儿，可以咨询微能信息科技客服哦，这边安排相关工程师给您报价！

配套uwb模块推荐

uwb开发板配套的uwb模组有以下两种：

1.  uwb模块SKU609：150米测距，和uwb开发板配套可用于开发UWB标签，uwb基站；

2.  uwb模块SKU610：支持PDOA，配合uwb开发板可用于开发“自动跟随”等应用。

uwb开发板厂家，深圳市微能信息科技有限公司，http://www.95power.com.cn
