防爆蓝牙网关VDB2607(双频WiFi+蓝牙5.0)

VDB2607防水/防尘/防爆,室外环境易于安装使用。网关集成蓝牙5.0、2.4G/5G双频WiFi、4G/5G(支持升级)通信模块,支持4G网络、WiFi、以太网3种联网方式上报数据。蓝牙信号可覆盖200米!
尺寸:长: 153mm, 宽: 137, 高: 97
浏览次数:2080
防爆蓝牙网关VDB2607(双频WiFi+蓝牙5.0)

一、防水防爆蓝牙网关VDB2607(2.4G/5G双频WiFi+蓝牙5.0+4G通信)


蓝牙网关VDB2607是一款在室外/户外使用的智能蓝牙网关,网关配置了防尘、防水、防爆外壳,适应室外严酷的工作环境。网关配置了方便易用的安装附件,适用于室外各类场景的安装和使用。



VDB2607基于蓝牙5.0研发,集成BLE蓝牙5.0、2.4G+5G双频WiFi无线通讯协议。采用PoE交换机或DC直流电源供电。



VDB2607是一个蓝牙网关系列,一共分为3个细分子型号,按天线类型区分如下:

天线类型1:网关配置3根天线,无LTE天线,不支持LTE(移动网络);

天线类型2:网关配置4根天线,具有LTE天线,不支持POE。网关支持4G/5G(LTE-TDD/LTE-FDD)无线通信模块进行数据上传;

天线类型3:网关配置4根天线,支持POE(包括供电),不具有DC供电。网关支持4G/5G(LTE-TDD/LTE-FDD)无线通信模块进行数据上传。



VDB2607支持BLE蓝牙5.0,拥有高达8dBm的广播发射功率,可实现超长距离覆盖,空旷无遮挡环境下可覆盖150米!VDB2607的蓝牙数据速率高达2Mbps,广播包可以容纳更多的数据信息。以太网/ WiFi数据速率高达100Mbps/580Mbps,可实现高速数据传输。



VDB2607可以在服务器和客户端BLE设备之间提供更快的数据传输。应用方面,比如远程控制BLE蓝牙设备,采集BLE蓝牙设备广播的数据,通过以太网/WiFi/4G/5G网络将数据上传到云端服务器。




二、防爆蓝牙网关VDB2607接口定义:

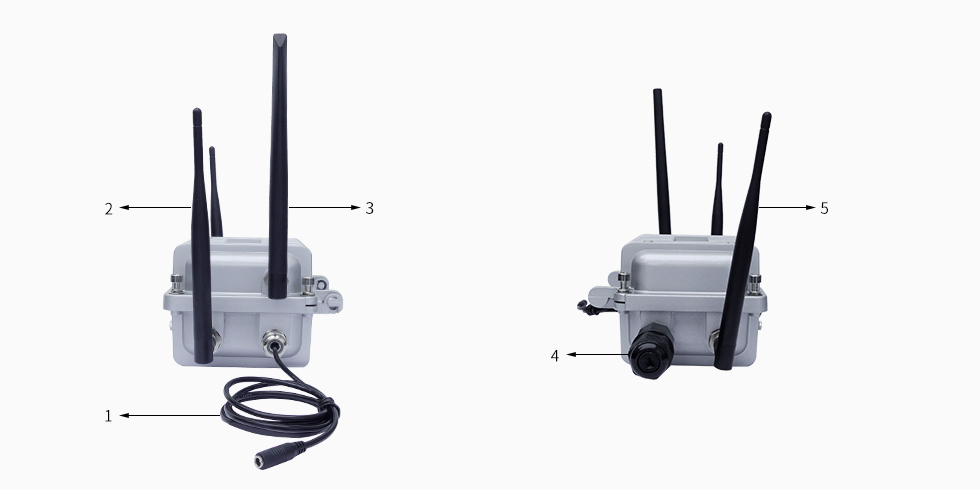

天线类型1:3个天线,不支持LTE,接口如下定义:



1、DC_DC电源接口(φ3.5mm);

2、2.4GHz WiFi天线

3、5GHz WiFi天线

4、RJ45接口(WAN/LAN接口和POE供电接口);

5、BLE蓝牙天线


天线类型2:4个支持LTE的天线,但不支持POE

上图中的4:RJ45接口被拆除,并被LTE天线代替(与天线类型1相比)



天线类型3:4个具有POE的天线,但不支持DC

上图中的1:DC_IN被拆除,并被LTE天线代替( 与天线类型1相比)



(1)VDB2607网络接口支持CAT-5/CAT-5E传输数据和POE电源(电压范围44~ 57V)。这个网络接口根据网关的工作模式可以自动切换为WAN口或者LAN口。


工作模式网络接口
AP Client模式LAN
Getway模式WAN


(2)电源端口VDB2607电源接口支持直流输入,输入电压范围为4.5V至5.5V,电流大于1000mA。电压接口采用直流电源插座,电源座孔径为3.5mm。 针头直径为1.35毫米,为正值。

备注:5V电源适配器的输入电压为AC 100-240V和50 / 60Hz,输出电压为5V 2A,电源连接器内部为正极,外部为负极。



(3)重置VDB2607内部有一个重置按钮。 按下重置按钮超过5秒钟后,VDB2607 WiFi单元将恢复为出厂设置。



(4)LED VDB2607中有四个LED灯:

*  开机时电源LED正常点亮;

*  连接时网络指示灯正常点亮;

*  WiFi指示灯在连接1-2秒后正常点亮;

*  通电后,蓝牙LED闪烁。



三、网关内部模块

蓝牙网关VDB2607除了集成(2.4G+5G)WiFi,蓝牙5.0等无线通讯协议外,还预留了相应的接口,支持硬件升级,zigbee和5G LTE移动通信模块升级。



四、防爆蓝牙网关特征

*  基于BLE蓝牙5.0,采用Nordic超低功耗nRF52840芯片开发;

*  蓝牙数据传输速率最高可达2Mbps;

*  空旷无遮挡的环境下,蓝牙可覆盖150米范围;

*  蓝牙角色:支持同时多角色,支持广播(从机)、扫描(主机)、连接;

*  设备过滤:支持多种过滤方式,包括信号量值RSSI、设备名称、Beacon UUID等;

*  蓝牙协议:可扫描,可连接;

*  蓝牙网关集成扫描和连接,可扫描采集数据,也可以连接控制蓝牙设备。两类常见客户应用如下:

   (1)采集数据:采集ble蓝牙设备的广播数据,1台蓝牙网关每秒可以扫描抓取200台蓝牙设备广播数据包上报至指定的服务器;

   (2)连接控制:1台蓝牙网关至多可连接控制20台蓝牙设备(推荐连接7台),进行双向(上行和下行)数据传输,比如控制蓝牙智能门锁的开关、控制蓝牙灯具的开关等。

*  WiFi支持IEEE802.11b、IEEE802.11g、IEEE802.11n、IEEE802.11ac标准协议;

*  通讯协议:网关支持TCP/IP、UDP、MQTT协议;

*  数据格式:与服务器通信的数据类型为JSON格式;

*  WiFi数据传输速率最高可达580Mbps;

*  支持4G网络通信(LTE-TDD/LTE-FDD,选用支持4G通信网络的子型号);

*  支持POE开关电源或者5.0V适配器电源供电;

*  VDB2607配置一个WAN/LAN可自动切换的网络端口;

*  数据上传方式:4G网络、WiFi网络、或者以太网;

*  支持升级蓝牙固件和WiFi固件;

*  具有防水、防爆、防尘功能,适用于室外恶劣的工作环境;

*  网关符合RoHS、FCC、CE认证标准;




五、蓝牙网关参数表

尺寸长: 153mm, 宽: 137, 高: 97
网关供电电压DC4.5V-12.0V 、POE Switch up to 57V
网关工作电流300mA@5V
网关工作温度-20℃~70℃
接口WAN接口和电源接口
网关的WiFi部分
WiFi 标准IEEE 802.11ac,IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
数据传输速率IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
IEEE 802.11n :
MCS0~MCS7 @ HT20/ 2.4GHz band
MCS0~MCS7 @ HT40/ 2.4GHz band
MCS0~MCS9 @ HT40/ 5GHz band
IEEE 802.11ac: MCS0~MCS9 @ VHT80/ 5GHz band
灵敏度VHT80 MCS9 :  -60dBm@10% PER(MCS9) /5GHz band
HT40 MCS9 :   -63dBm@10% PER(MCS9) /5GHz band
HT40 MCS7 :   -70dBm@10% PER(MCS7) /2.4GHz band
HT20 MCS7 :   -71dBm@10% PER(MCS7) /2.4GHz band
54M:   -76dBm@10% PER
11M:   -88dBm@ 8% PER
发射功率IEEE 802.11ac:     13dBm @HT80 MCS9 /5GHz band
IEEE 802.11ac:     16dBm @HT80 MCS0 /5GHz band
IEEE 802.11n:      14dBm @HT20/40 MCS7 /5GHz band
IEEE 802.11n:      16dBm @HT20/40 MCS0 /5GHz band
IEEE 802.11n:      16dBm @HT20/40 MCS7 /2.4GHz band
IEEE 802.11g:      16dBm @54MHz
IEEE 802.11b:      18dBm @11MHz
无线安全WPA/WPA2, WEP, TKIP, and AES
网关的工作模式WiFi支持Bridge、Gateway、AP Client三种工作模式
网关的蓝牙部分
蓝牙版本Bluetooth ® 5.0
蓝牙数据传输速率Uncoded:1Mbps/2Mbps,Coded:125kbps(S=8)/500kbps(S=2)
无线安全AES硬件加密
扫描距离100米
发射功率发射功率从-20dBm——+8dBm(4dB步长)



六、蓝牙网关参数配置

深圳市微能信息科技有限公司的蓝牙网关的参数配置方法:在网页端登录蓝牙网关的网页端管理页面,按需配置蓝牙网关的参数,具体可下载本页面规格书参考;


完整版蓝牙网关网页端配置参数方法:蓝牙网关设置参数教程

大批量、统一配置蓝牙网关的参数方法:蓝牙网关配置管理系统



七、蓝牙网关的应用场景如下

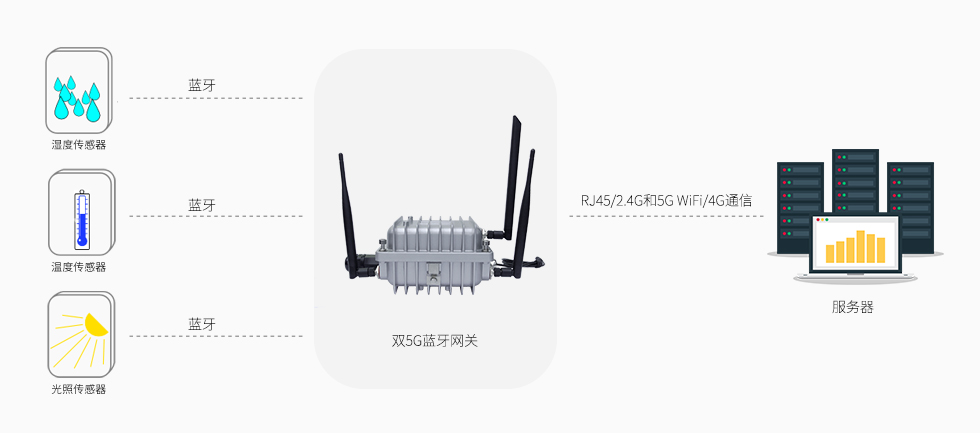

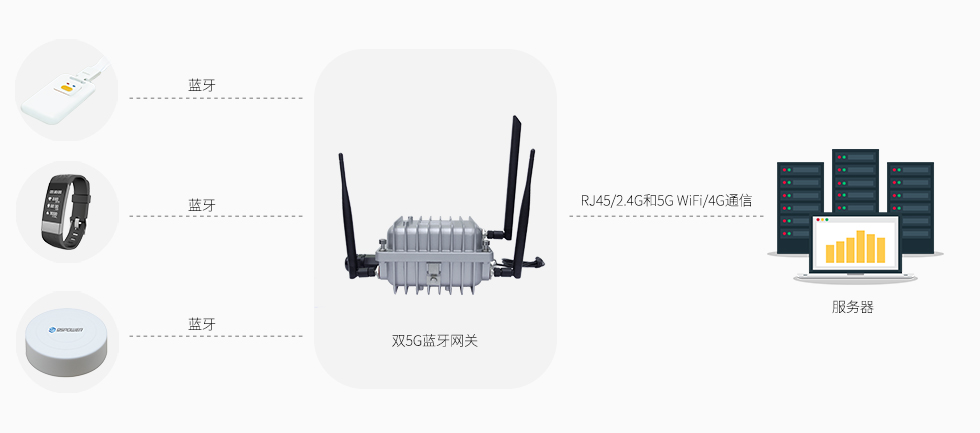

(1)蓝牙网关VDB2607可采集各类ibeacon、温湿度传感器的广播数据,然后上报传输服务器(比如收集蓝牙手环的健康数据上报服务器);

双5G蓝牙网关VDB2607(双频2.4G和5G WiFi+蓝牙5.0+4G通信) (1).jpg


双5G蓝牙网关VDB2607(双频2.4G和5G WiFi+蓝牙5.0+4G通信) (2).jpg

(2)BLE蓝牙设备的远程控制应用(需要修改网关内部的固件做适配,比如远程控制智能门锁的开关等);

(3)此网关可应用于资产定位管理系统中做数据传输应用;

(4)应用于95power的蓝牙5.0室内定位系统(主被动一体式蓝牙定位系统)中,人员或物品的实时位置定位、追踪。

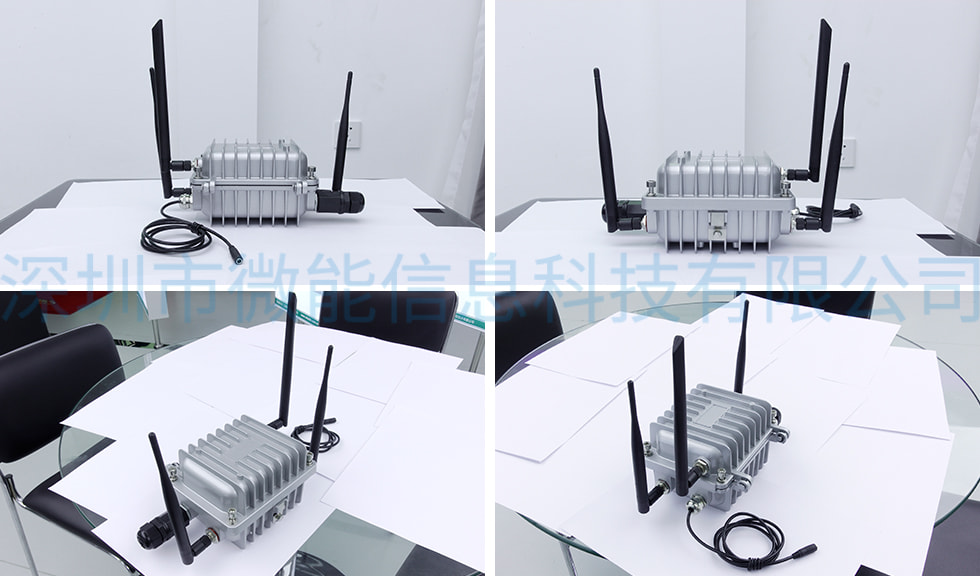

八、防爆蓝牙网关VDB2607产品实拍




九、防爆蓝牙网关的安装方法

第一步:使用内六角螺丝把两个L型角铁按照下图方向固定在VDB2607的外壳上;

第二步:把U型螺丝及配套卡扣卡在安装杆上,上下各一个U型卡扣,然后把L型角铁长边插入U型螺丝拧上螺丝固定即可,如下图所示。
