uwb定位标签VDU1506(TDOA和TWR,安全帽/物资/资产/设备定位)

uwb定位标签,支持TDOA定位、TWR测距、TWR定位。1000米TWR测距/定位,DW1000方案,带SOS呼救按键、IP66防水。选配:RFID(可选),NFC(可选)。应用:人员定位管理、人员社交距离检测、电子围栏安全告警、资产定位、物资定位、移动或固定设备定位管理。场景:智慧工地、煤矿、隧道、地下管廊、地铁轨道交通、矿井等场合、工厂、金融机构、医院等。
尺寸:57.4mm*38.8mm*21mm
浏览次数:4293
uwb定位标签VDU1506(TDOA和TWR,安全帽/物资/资产/设备定位)

一、产品介绍

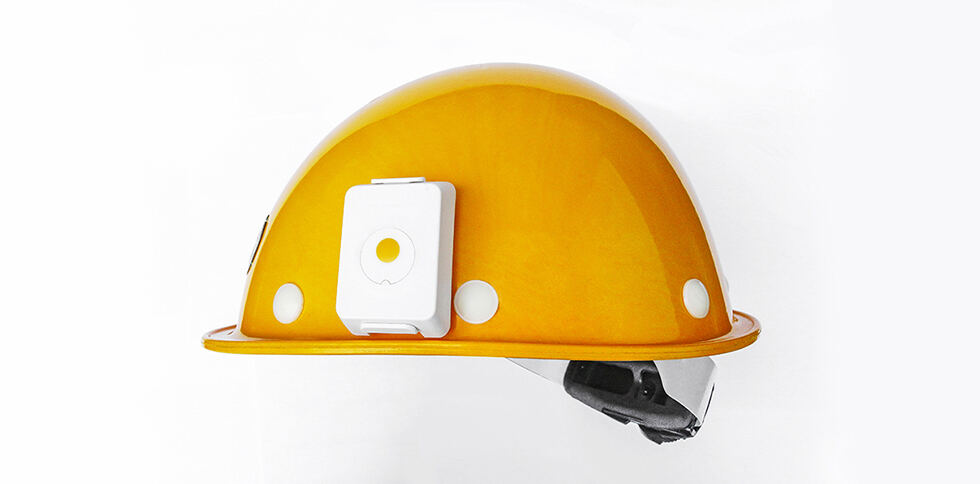

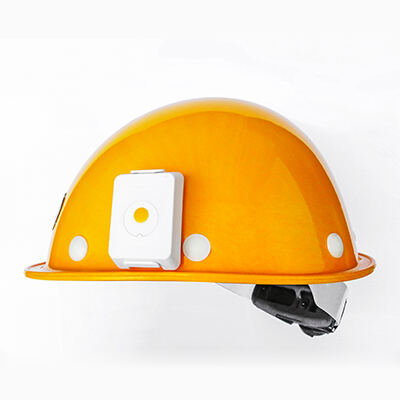

VDU1506是一款安全帽型的uwb定位标签,可通过螺丝或者3M胶固定在安全帽上使用,如下图所示。





        VDU1506内置高增益的PA和LNA,是一款支持TWR测距的收发增强型uwb定位标签和uwb测距标签。主控芯片采用Nordic  nRF52832实现低功耗的待机、定位包的收发控制,射频芯片采用DW1000发送或接收UWB的TDOA/TWR数据包。VDU1506在uwb基站的解析下可实现对佩戴人员的高精度测距或者定位。





        uwb标签VDU1506内部集成加速速度传感器,智能切换人员运动和静止时的定位频率,实现更低的功耗。此uwb标签还配置有SOS按键,可实现紧急求救功能。用于安全监护场合,比如工厂、矿区等场所的人员定位和监护。uwb标签VDU1506外壳采用超声压合技术,实现IP66级别的防水设计,且配备一个白色卡扣,可与uwb标签主体锁紧,方便人员佩戴。



        安全帽uwb定位标签VDU1506内置马达,可实现以下三种应用:

(1)可以配合uwb定位基站设定区域电子围栏,实现靠近/进入特定区域的安全告警功能;

(2)用于人员社交距离检测告警应用;

(3)也可用于接收紧急撤离信息,从而实现智慧工厂、工地的工人位置安全监控等。



二、VDU1506A和VDU1506R

安全帽uwb定位标签VDU1506分为两个子型号:VDU1506A和VDU1506R,区别和相同点如下表格所示。


型号VDU1506AVDU1506R
功能/应用支持TDOA定位支持TWR测距
软件TDOA定位软件TWR测距软件
硬件硬件相同,外壳一致硬件相同,外壳一致





三、产品参数

  工作参数  说明
  运动刷新频率  1Hz
  静止刷新频率  0.3Hz
  功耗  待机:50uA
  发射:300mA
  接收:70mA
  定位/测距精度  CEP90:30cm
  一次充满电使用时间

  TDOA定位可使用3.8个月(默认1Hz)

  TWR测距可使用28.3天(默认1Hz)

  充满电时间  3.5小时左右
  充电方式  充电头磁吸充电(提供配套的磁吸充电线)
  定位距离  TWR测距:1000米(最大发射功率)
  防护等级  IP66级防水防尘
  电池容量  1000mAh
  工作温度  -20~80℃
  产品尺寸  57.4mm*38.8mm*21mm(±0.5mm)
  可选功能

  RFID

  选配
  NFC  选配
  UWB参数
  频率范围  默认3.9936±0.25GHz(带PA/LNA)
  支持ch1-5所有通道(不带PA)
  协议标准  IEEE 802.15.4-2011 UW
  BLE参数  默认开机只打开30s
  存储  512kB flash/64kB RAM
  协议  支持BLE5.0(无长距离))
  频率  2400MHz--2483.5MHz
  充电适配器参数
  输入  AC 100~240V  50/60Hz  0.35A
  输出  DC 5V/1A






四、应用领域

安全帽uwb定位标签VDU1506常用于

(1)施工区域的人员定位,比如用在智慧工地、煤矿、隧道、地下管廊、地铁轨道交通、矿井等场合的人员定位管理;

(2)工厂等场景中,固定设备或移动设备定位管理,物资定位管理;

(3)银行、医院等场景中,固定资产定位管理。

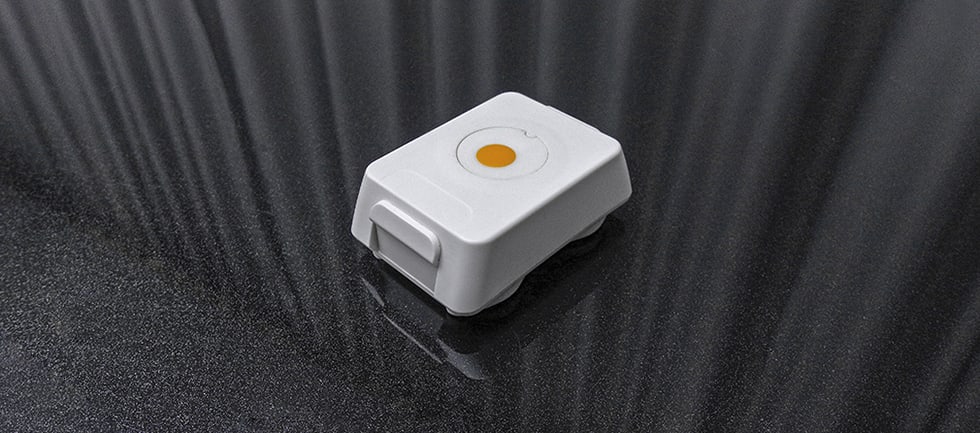

五、uwb标签实拍









六、产品使用

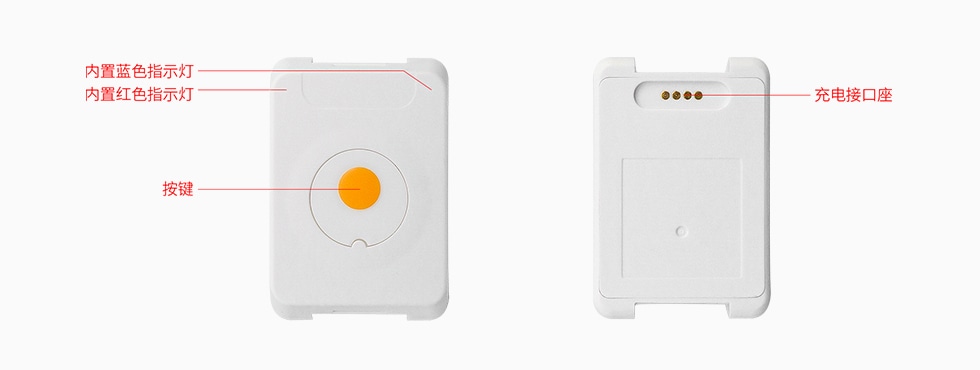

 VDU1506的顶视图和俯视图



1、开机

长按标签按键,直到红色LED亮起和马达振动,松开按键,红灯会持续亮3s后熄灭,表示开机成功进入工作状态,之后红色LED开始闪烁(8S一次)。



2、SOS按键

标签在工作状态时,长按按键3s就会触发一次紧急呼救,此时蓝色LED会短暂闪烁,代表SOS触发成功。



3、接收报警

通过基站可以给标签发送紧急撤离信息,标签的LED会立刻闪烁(1S一次),马达也会一直处于间隔振动状态。



4、关机

在标签工作状态,连续按4下按键(短按3次长按1次,短按时间1S之内,长按时间达3S),按键操作完,红色LED长亮3S后灭掉,表示关机成功。



5、充电

将充电线的充电头通过磁力对准充电接口座吸住,标签进入充电状态,红色LED开始闪烁(1S一次),充满时红色LED长亮。移除充电头后,红色LED熄灭,标签立刻进入关机状态。在进入充电状态时标签会重启并且之后处于开机状态。






七、产品安装

安全帽uwb标签VDU1506的安装有两种方式,使用钻孔安装和使用3M胶安装。



(一)钻孔方式安装VDU1506


1、钻孔

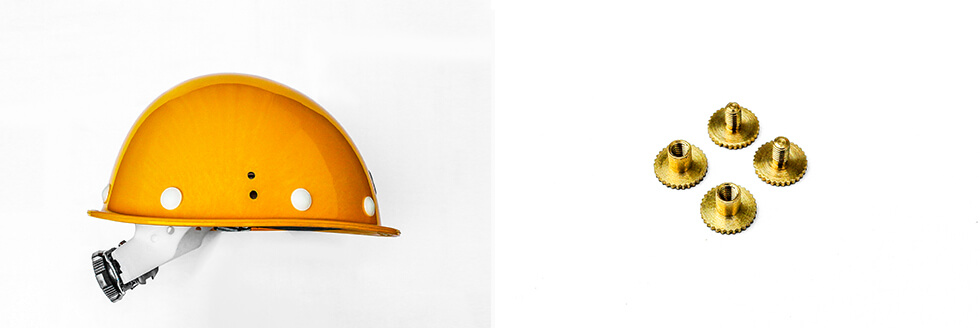

按照卡扣的两个孔间隔在安全帽上打两个孔(M4<孔径<M10,推荐M6;两孔中心15MM±1MM)。如下图所示。

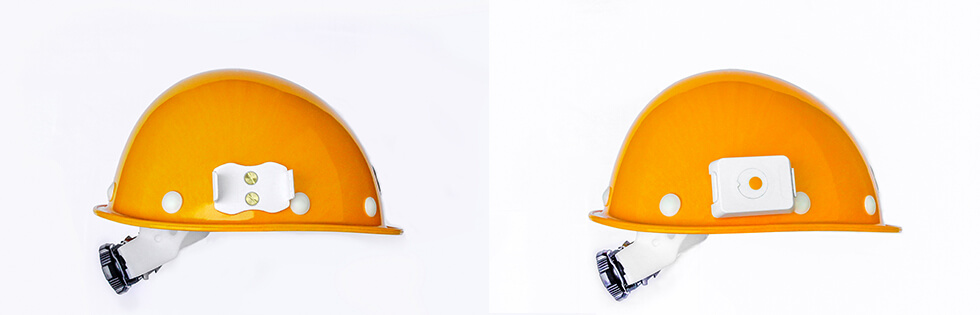

2、固定卡扣和标签

将uwb标签VDU1506的卡扣用螺丝固定在安全帽上,然后将标签固定在卡扣上。






(二)使用3M胶安装VDU1506

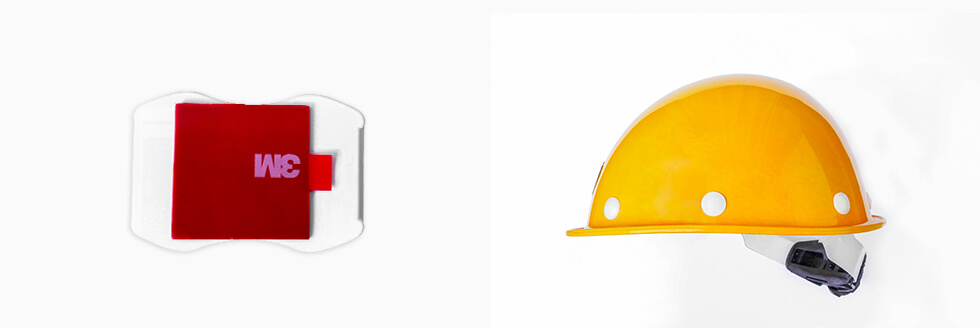

1、使用3M胶布

将3M胶布粘贴在卡扣的底部,如上图所示。

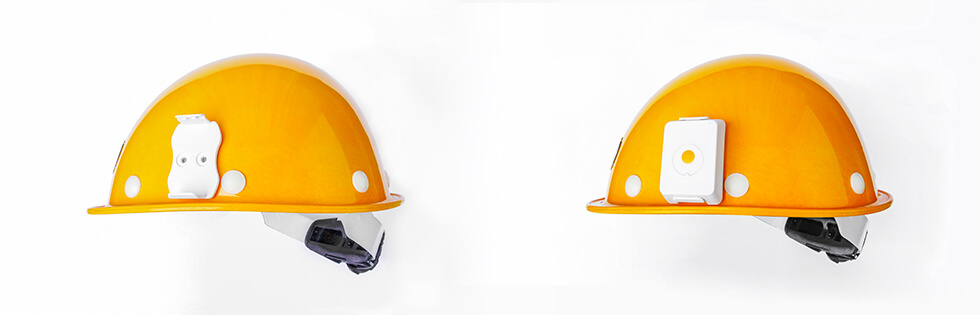

2、固定卡扣和uwb标签

将粘好3M胶布的卡扣粘合到安全帽上的合适位置,最后将uwb标签固定在卡扣上即可。







八、怎么购买?

亲可以在阿里巴巴(1688)搜索“微能信息”进入官方阿里店铺,使用淘宝账号或阿里账号登录,支付宝/银行卡等都可以购买。

温馨提示:店铺标价仅供参考,实际价格以销售提供的报价单为准哦!






九、uwb定位标签选型

更多uwb定位标签选型,可以点击下图对应的产品,查看产品详情



安全帽uwb定位标签VDU1506


uwb资产定位标签VDU1503


uwb定位/测距工卡VDU1507


uwb定位工卡VDU1501


uwb防拆定位手表VDU1502
