UWB定位标签-工牌标签VDU1501

UWB定位工牌标签VDU1501应用于UWB定位系统方案,主控芯片采用Nordic nRF52832,RFID(可选),NFC(可选)。可以实现低功耗的待机,定位包的收发控制,定位方案采用DW1000 实现基于 UWB 的 TDOA 室内定位高精度算法。可以实现佩戴人员的高精度室内定位。内置加速速度传感器,智能切换人员运动和静止时的定位频率,实现最低功耗的待机,同时工卡带有 SOS 按键求救功能,可以实现敬老院等安全监护场合的人员定位。
尺寸:长85mmX 宽54mmX 厚7.5mm(±1mm)
浏览次数:5592
UWB定位标签-工牌标签VDU1501

(一)UWB定位标签-工牌标签VDU1501


      VDU1501 室内定位工卡,主控芯片采用 nRF52832 实现低功耗的待机,定位包的收发控制,定位方案采用DW1000 实现基于 UWB 的 TDOA 室内高精度算法。可以实现佩戴人员的高精度室内定位。内置加速度传感器,智能切换人员运动和静止时的定位频率,实现超低功耗的待机,同时工卡带有 SOS 按键求救功能,可以实现敬老院等安全监护场合的人员定位。


      选配:RFID(可选),NFC(可选)。

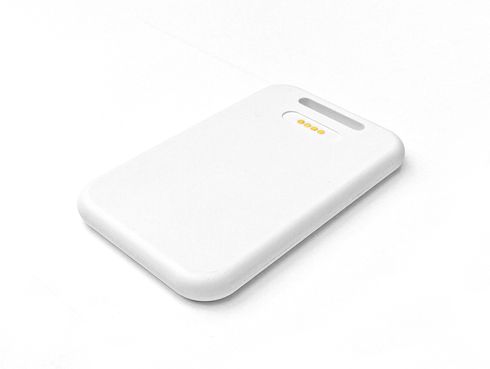

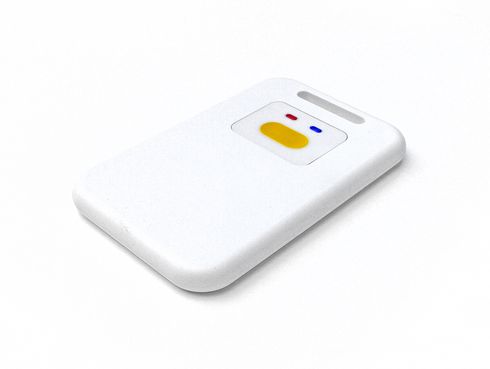

(二)UWB工牌实拍






(三)UWB工卡标签参数表

  基本工作参数
  运动刷新频率  10Hz(默认,可更改)
  静止刷新频率  1Hz(默认,可更改)
  功耗  待机50uA,定位发射150mA
  精度  精度达10cm
  一次充电使用时间  2个月左右(1Hz定位)
  定位距离  25~50米
  电池容量  550毫安时
  工作温度  -20~60 度
  产品尺寸  长85mmX 宽54mmX 厚7.5mm(±1mm)
  UWB参数
  频率范围  默认3774~4243.2MHz
  支持信道  可修改,支持信道 ch1-5
  协议标准  IEEE 802.15.4-2011 UWB
  BLE参数(默然关闭,客户可以选择打开 BLE 功能)
  存储  512kB flash/64kB RAM 256kB flash/32kB RAM
  协议  Support BLE蓝牙5.0
  频率  2400MHz---2483.5MHz
  充电适配器匹配参数
  充电电压  DC5V/1A
  工作温度  -20℃-60℃
  选配功能
  RFID
  可选
  NFC  可选




(四)UWB定位标签接口说明




(1)开机

长按按键,直到蓝色灯亮起,松开按键,蓝色灯会持续亮 3s 后熄灭,表示开机成功。充电时候工卡会处于开机状态。


(2)SOS 求救

工卡开机成功后,长按3s按键就表示一次紧急呼救。


(3)关机

开机后,连续按 3 下按键,每次间隔在 1s 左右,最后一下长按,红灯亮起后灭掉表示关机成功。


(4)充电

将配套的充电线一端插入 5V 直流充电适配器,另外一端通过磁力对准充电接口座吸住。红灯开始以 1s 的频率闪烁,当充满时候蓝灯会亮起,表示充满。移除充电器后,蓝灯熄灭。




(五)购买工卡标签

亲可以在阿里巴巴(1688)搜索“微能信息”进入官方阿里店铺,使用淘宝账号登录即可购买

提示:店铺标价仅供参考,实际价格以销售提供的报价单为准哦!




(六)定制开发

1、支持出货无丝印/无LOGO的UWB定位工牌;

2、支持在UWB工牌表面定制LOGO、丝印、图案。




(七)UWB标签选型

请点击以下产品图片,进入相应的标签详情页进行选型。


UWB定位资产标签VDU1503


UWB防拆手环VDU1502


UWB工卡标签VDU1501



更多UWB定位标签的相关信息可咨询微能信息客服人员哦!
