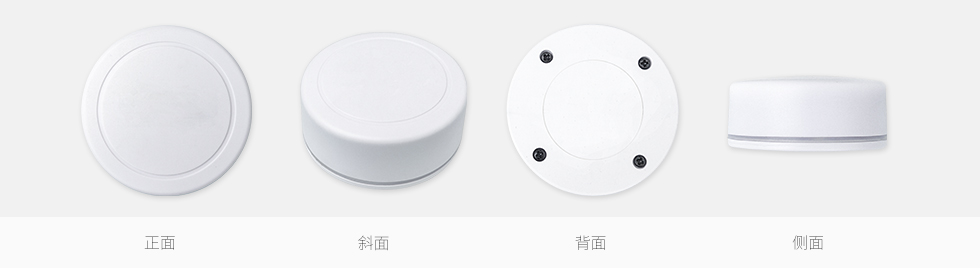

UWB资产定位标签VDU1503

UWB资产定位标签VDU1503基于Nordic nrf52832蓝牙主控芯片,配置UWB收发芯片,可实现超低功耗工作,适用于固定资产定位管理系统,实时监测固定资产位置的变化。
尺寸:52.1 * 23.1(±0.3)mm
浏览次数:967
UWB资产定位标签VDU1503

(一)VDU1503简介


        UWB资产定位标签VDU1503是基于NRF52832主控 CPU 加上 UWB 收发芯片而设计的资产定位标签,低功耗、大电池容量设计 可以实现资产高能精度,长时间定位。此UWB资产标签具备智能模式切换,静止和运动两种不同定位频率自动切换,在保证使用效 果的基础上,最大程度上节约功耗。粘贴和磁吸合两种安装方式,可以快速与需要定位的标签结合。





(二)资产定位管理标签VDU1503参数表如下:

基本工作参数
运动刷新频率 5Hz
静止刷新频率 1Hz
定位距离 50米
电池容量 ER14250(2节)* 1200 mAh(共2400mAh)
工作温度-20℃~ 60℃
存储温度 -40℃~ 85℃
工作湿度 10%~90%不凝结
储存湿度 5%~90%不凝结
UWB参数
频率范围默认3774~4243.2MHz
支持信道 可修改支持全通道 ch1-5
协议标准 IEEE 802.15.4-2011 UWB
BLE 参数 默认关闭,客户可以选择打开 BLE 功能
存储 512kB flash/64kB RAM
256kB flash/32kB RAM
协议 支持BLE蓝牙5.0
频率 2400MHz---2483.5MHz
功耗
未开始定位约为1mAh/天
开始定位 约为8mAh/天
可持续定位时间(以生产到开始使用时间按照1个月计算)10个月



(三)资产标签VDU1503使用方法:

1、激活定位

VDU1503在出厂时候就已经装好电池,为了节省功耗,在这个时候产品不发送 UWB 定位包,该模式我们称作仓储模式。此时蓝牙每隔 10s 广播一次,蓝牙广播的 ID 号为,标签的 ID 号码,可用于定位系统中设备的绑定,身份ID。 同时蓝牙每隔30s会扫描一次,等待开始定位命令。开始定位命令由遥控设备发出。遥控设备另配。

在收到开始定位的指令后,VDU1503会开始发送定位包,定位包的频率在静止的时候为 1Hz,运动的时候是5Hz,同时每间隔 10s 会发送一次蓝牙广播,广播的 ID 号码为标签的 ID 号。蓝牙广播可以用于设备的识别,和标签固件的空中升级。

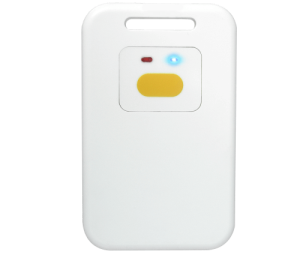

2、遥控器的使用:

(1)长按按键,绿灯亮起后,松开。再短按一次按键,此时绿灯会以 1s 一次闪烁,持续一分钟,在这一分钟内,遥控器会持续的发送开始定位指令,在接收范围(标签与遥控器的距离在10m以内)内的标签收到指令后会开始定位。一分钟指令发送完后,绿灯会 4s 一次慢闪,需要再次发送指令时候,短按一次按键,遥控器会再次持续一分钟发送定位指令。




(2)开机后,连续短按三次按键,第四次长按,直到红灯亮起,松开按键,此时关机成功。

注意:定位激活成功以在定位系统上可以显示该标签的位置作为标准;

一般情况下遥控器再只需要持续一次1min发送指令,既可以激活标签,如果未激活成功,请再次操作遥控器发送1min的激活命令;

保证标签与遥控器的距离在10m以内,让标签可以稳定收到遥控器指令;

对于能够马上投入定位使用的客户,我们在出厂的时候就可以直接设定成为定位模式,设定一个仓储模式是为了减少产品在存储过程中电池电量损耗。



(四)资产标签VDU1503的安装说明:


方式一:资产标签使用3M胶固定安装

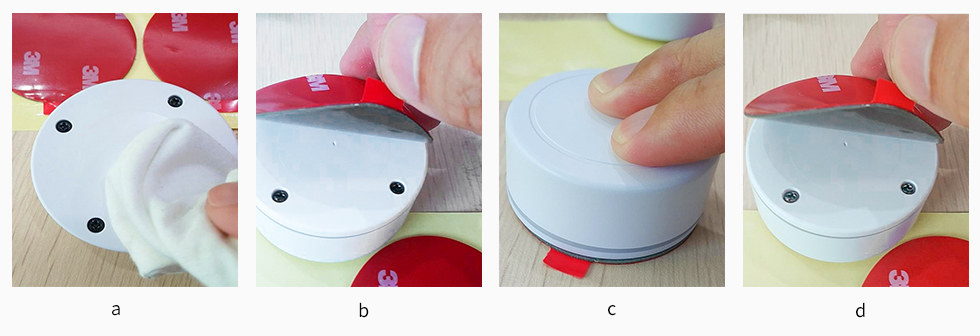

a.把VDU1503有螺丝的一面擦拭干净,防止使用过程中有灰尘或油污,如下图a;

b.把3M胶圆片从油纸贴上揭掉,贴到VDU1503有螺丝的一面,如下图b;




c. 把VDU1503贴3M胶一面放到平面上(如桌子上)均匀按压,如上图c;

d. 撕掉3M胶保护膜,并把VDU1503有3M胶一面贴到目标安装位置(选择合适贴装位置,目标位置如果有灰尘或油渍需要提前清理干净,并保持干燥)。然后均匀施力按压5~10秒,如上图d。


方式二:资产标签采用磁吸式安装

注意:磁吸式安装需要提前确认内部是否已安装圆铁片,部分只支持3M胶的样机可能未安装!

a.小心取出磁铁片(磁铁串联时吸力较大,当心夹手,建议带手套操作),确保其清洁干燥无明显污渍;

b.揭掉磁铁专用3M胶,贴在磁铁任意一面上,并把磁铁有3M胶的一面放到平面上按压5~10秒;

c.选择合适的安装位置(如果目标位置是铁质的可以不用贴3M胶),确保安装位置干燥,无明显灰尘或油渍;

d.把磁铁上的3M胶保护膜揭掉,贴到目标安装位置,适当用力按压5~10S;

e.把VDU1503有螺丝的一面吸附到磁铁上,适当用力尝试在垂直安装面方向上,把VDU1503拉开磁铁吸力范围,如果个别样机只用很轻的力就能拉开,可能需要更换磁铁或者样机。如果磁力正常,把样机吸附到磁铁上,适当用力按压5~10s(防止测试磁铁吸力时用力过猛把3M胶拉开)。



(五)资产标签更换电池的方法:

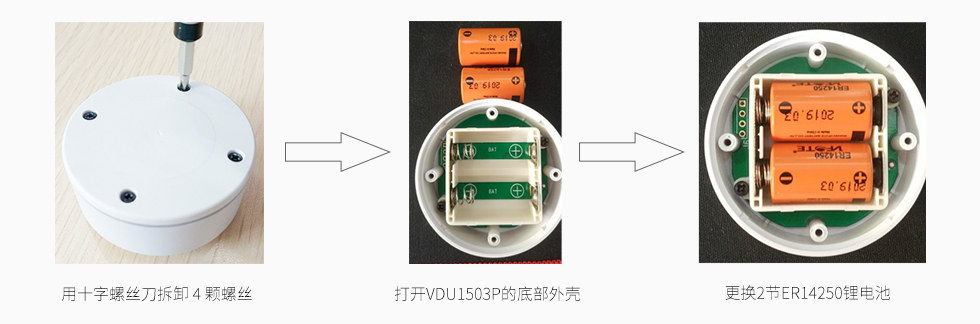

a. 用十字螺丝刀拆卸4颗螺丝,如下图1

b. 打开VDU1503的底部外壳,对准正负极,更换2节ER14250锂电池,如下图。




c.安装底壳,用橡胶针对准上壳周围的凹槽。

d.用十字螺丝刀安装4个螺丝。



(六)UWB标签选型

请点击以下产品图片,进入相应的产品详情页选型。


UWB定位资产标签VDU1503


UWB防拆手环VDU1502


UWB工卡标签VDU1501
