3C展示机防丢报警方案

一、3C门店展示机防丢器目前存在的问题:

对于市面上很多商场销售的3C产品(如手机,平板电脑,电脑等),商家会展示样机给客户体验,为了防丢,样机背面会粘贴一根电子防盗绳,因为线长有限,移动范围有限,没有办法多方面展示手机的功能性,导致用户购机体验很不好,而且时长发生误报警的情况(多次亲身体验)。



为了优化用户体验,深圳市微能信息科技有限公司基于客户需求的基础上推出了基于UWB技术及UWB测距模块的无线3C门店展示机防丢报警方案,告别防盗线的活动范围限制,更大空间,更多角度的提升用户购机体验。




二、95POWER的展示机防丢报警方案硬件构成:

3C门店展示机防丢报警解决方案主要由以下硬件组成:

(1)内置UWB测距模块、蓝牙模块、报警模块的3C产品展示底座侧主机设备;

(2)内置UWB测距模块且与3C产品紧密连接的产品侧标签设备;

(3)服务器端;

(4)遥控器。




三、防丢报警方案搭建:

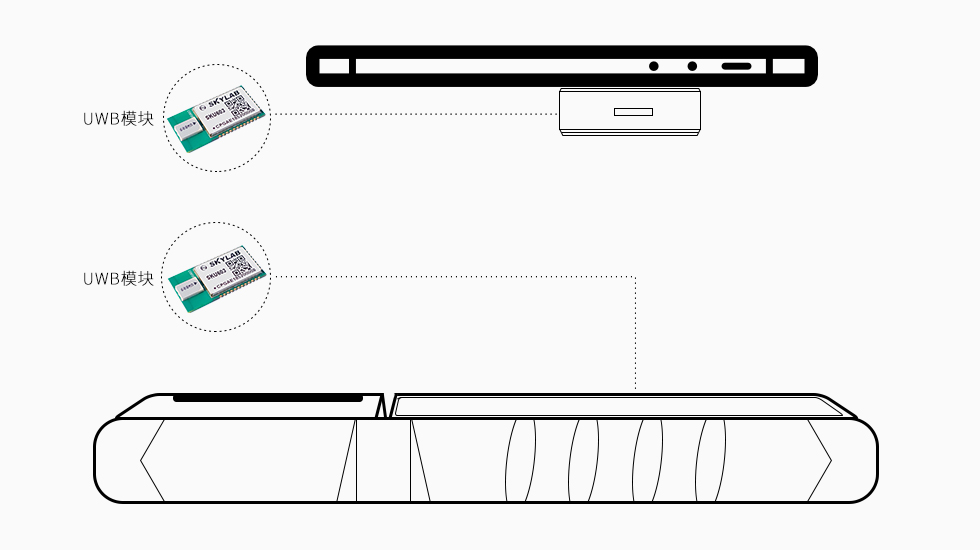

如下图所示,在产品侧(比如手机)和底座侧各有一个UWB模块,固定安装好底座侧主机设备,并将其UWB模块与手机端的标签内部的UWB模块进行一对一绑定,设置好预警距离和报警距离,超出设定的距离就会报警。后台服务器会实时记录数据,当误触报警机制时,可通过遥控器解除报警状态。







四、方案中涉及到的UWB测距算法:

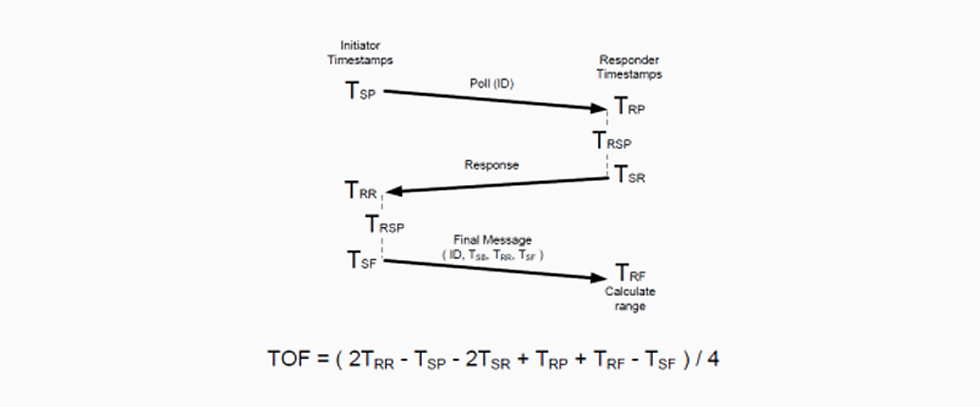

此方案本质上是高精度UWB测距的应用,采用的TWR测距算法,如下图所示。






测距公式:UWB模块之间的距离=TOF(信号飞行时间)*光速





五、产品侧标签和底座侧标签的内部模块:





如上图所示,通过UWB信号在两个UWB模块之间飞行的时间,采用TWR测距算法,计算出产品和底座之间的距离。如果超出设定的距离,就会产生预警、报警信息。由于TWR算法是采用UWB信号飞行的时间计算距离,所以准确度可以达到0.5米以下,相比于蓝牙技术通过RSSI(接收信号强度)技术计算距离的精度(3-5米)有很大的提高。



此外,底座侧的蓝牙模块可以将计算出来的距离发送到后台服务器,后台服务器就可以根据产品和底座之间的距离判断产品被拿起来体验的次数,每次产品体验的时间,用以分析客户对不同产品感兴趣的程度。



硬件方面:产品侧标签设备尺寸仅16*27*14(mm),粘贴在手机上,并不会影响体验,底座侧主机设备可以根据客户实际需求进行定制;



软件方面:与后台服务器端的数据通讯格式,协议及声光控制可根据客户需求来进行定义。





六、展示机防丢报警方案优势

1、产品侧标签设备与底座侧主机设备支持绑定,实现一对一精准测距;

2、测距精度可达0.5米;

3、产品侧标签设备与底座侧主机设备均采用电池供电,待机时长≥10小时;

4、支持type-c快充手机机托充电,解决手机供电问题;

5、支持四种工作模式:充电、正常、预警、报警;

6、支持预警和报警功能,可通过遥控器解除报警状态;

7、产品侧标签设备支持拆除报警功能,当店铺主推产品更换时,可及时更换;

8、实时记录数据,为店铺营销活动提供精准数据支持。




七、UWB模块推荐:

方案中涉及到UWB模块,请点击以下产品图片,进入相应的UWB模块详情页进行选型。



UWB模块SKU603


UWB模块SKU609


UWB模块SKU610


UWB模块SKU611(PDOA)



UWB模块可应用在小范围、高分辨率、能够穿透墙壁、地面和身体的雷达和图像系统中,诸如军事、公安、消防、医疗、救援、测量、勘探和科研等领域,用作精确测距和定位等。
