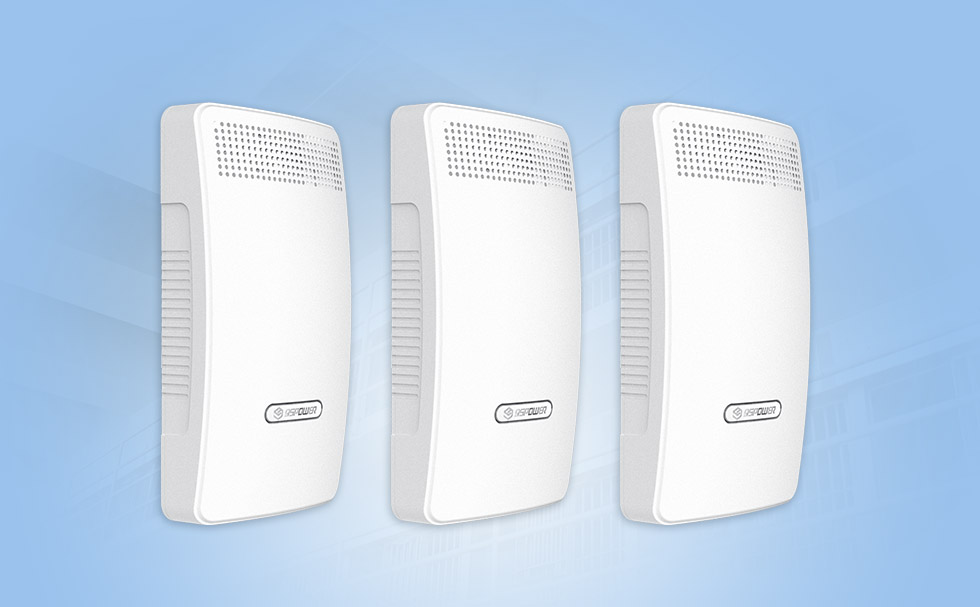

UWB定位基站VDU2503(室外型)

UWB定位基站VDU2503使用Decawave DW1000 的 UWB 解决方案,TDOA 室内定位算法,实现对于UWB标签的高精度定位,其最高定位精度可达 10cm 级别。IP66级防水防尘等级。采用 POE 供电方式,可以缩短客户的安装时间降低布线难度。
尺寸:长178.0mm,宽94mm,厚度58.0mm(除支架最厚处),尺寸误差±2mm
浏览次数:6944
UWB定位基站VDU2503(室外型)

UWB定位基站VDU2503(室外型)


UWB定位基站VDU2503采用Decawave  DW1000 的 UWB 解决方案,软件上采用 TDOA 室内定位算法,与UWB定位标签配合,可以实现对于UWB标签的高精度定位,其最高定位精度可达10厘米,根据实际定位场景,误差在30厘米左右。VDU2503采用POE供电方式,可以缩短客户的安装时间,还可以降低UWB基站的布线难度。




UWB基站VDU2503的白色曲面设计可以与室内环境完美融合,独特的IP66级防水结构设计在户外也同样性能不减;增强射频收发性能,让 VDU2503覆盖范围更广,定位精度更高。此外,UWB基站VDU2503配有固定支架,方便固定在墙壁上。还可以根据定位需要调整UWB基站的定位角度,以实现最佳的倾斜角度。


说明:有些客户不需要成品UWB基站,只需要UWB基站板卡做产品集成,95power也可以单独出货基站里面配套的板卡的。



(一)UWB定位基站VDU2503参数

UWB基站VDU2503UWB定位基站参数
供电
POE供电标准:Cat.5及以上(POE输出功率大于1W)
直流电源供电输入电压5.0V(4.5~5.5V),输入功率大于1W
UWB无线参数
支持协议兼容 IEEE802.15.4-2011 UWB协议
频率默认3774~4243.2MHz,支持信道ch1-5,定位系统可以切换频率通道
典型发射功率-6dBm/500MHz(CH2)
接收灵敏度-105dBm(丢包率10%,CH2)
数据传输速率默认6.8Mbps 支持 110Kbps,850kbps
定位性能
定位精度<30cm (UWB基站与标签之间无遮挡)
推荐基站布局间隔<50m
数据上传方式100Mbps以太网
基站时钟同步方式UWB无线同步
重量285g(±10g)
认证SRRC认证(无线电发射设备型号核准证)
操作环境
工作温度-30℃~70℃
存储温度-40℃~85℃
防水等级IP66级防尘防水
结构尺寸长178.0mm,宽94mm,厚度58.0mm(除支架最厚处),尺寸误差±2mm



(二)此UWB基站可以用于高精度室内定位场合

常用于超宽带UWB定位方案中作为UWB基站使用,可以用在隧道矿道人员定位和物资车辆定位,电厂变电站人员定位,工业场所AGV小车定位、监狱人员定位等等。室内定位架构框架如下:





(三)UWB基站VDU2503实物图

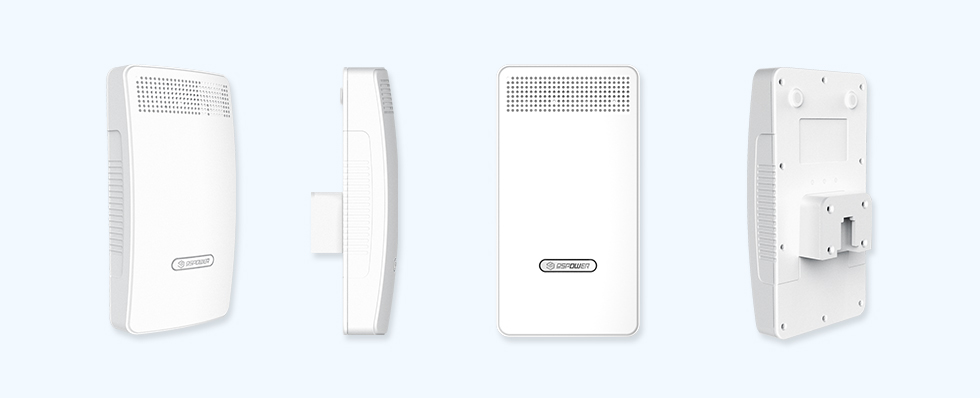

UWB基站VDU2503的实物图如下,包括基站的正面、侧面、反面等。





(四)UWB基站VDU2503的安装

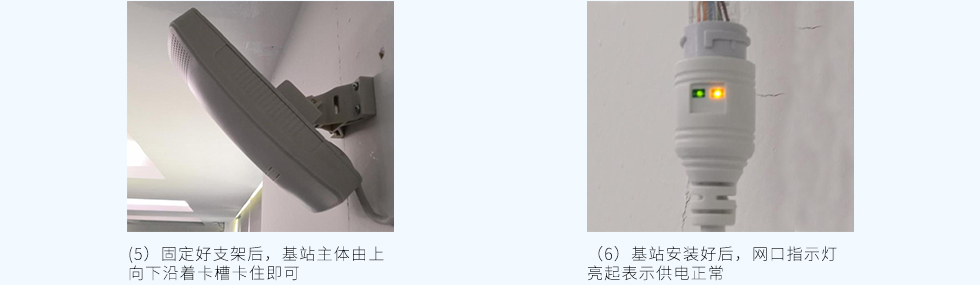

安装高度需要离地面2.5m以上。供电可以采用网口的 POE 供电,也可以用直流电源供电。如果用网口供电时候请将直流电源口胶封。

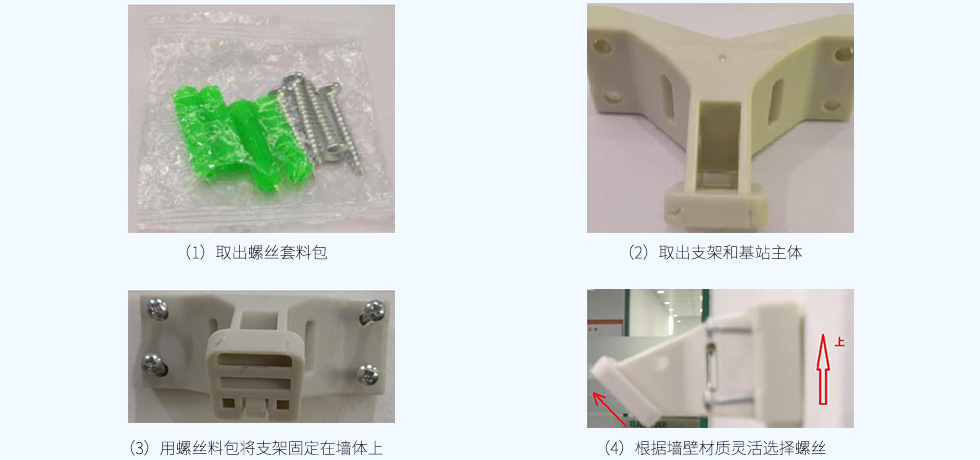

(1)UWB基站VDU2503在平面墙体上的安装方法

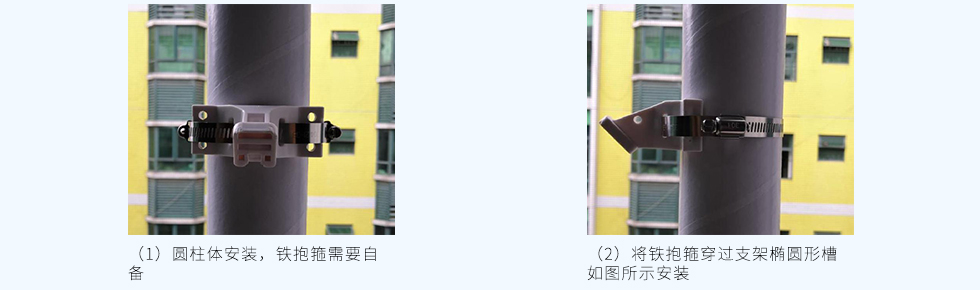

(2)UWB基站VDU2503在圆柱体(比如各类圆柱形杆)上的安装方法





(五)UWB基站VDU2503安装效果图

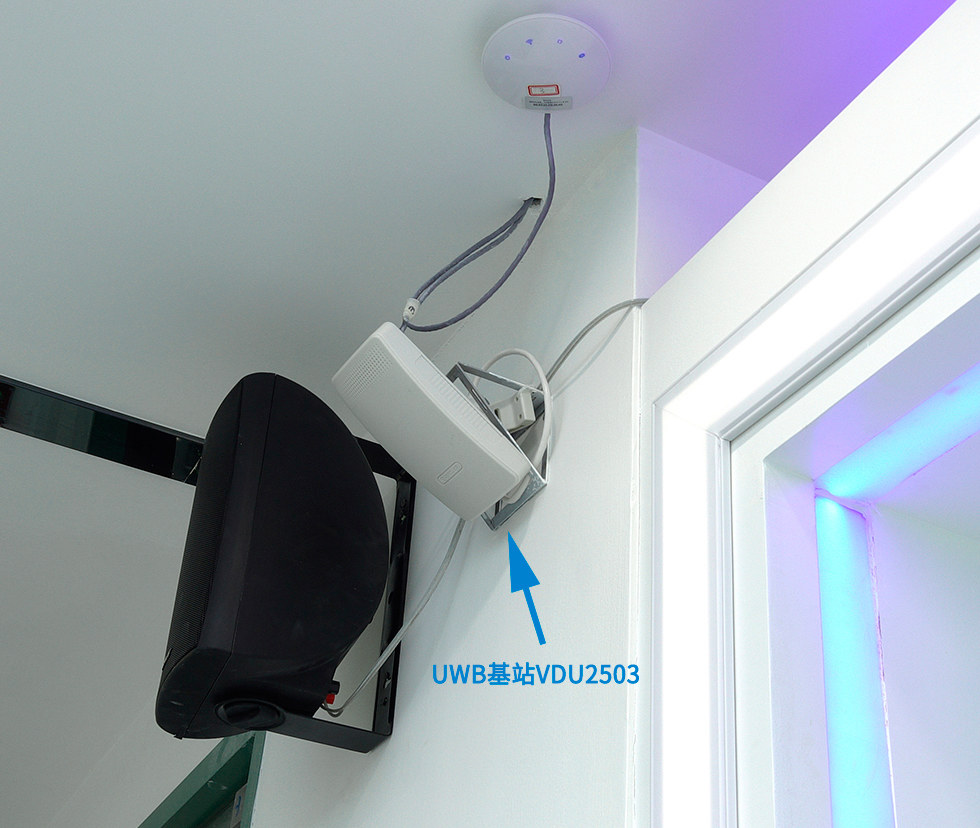

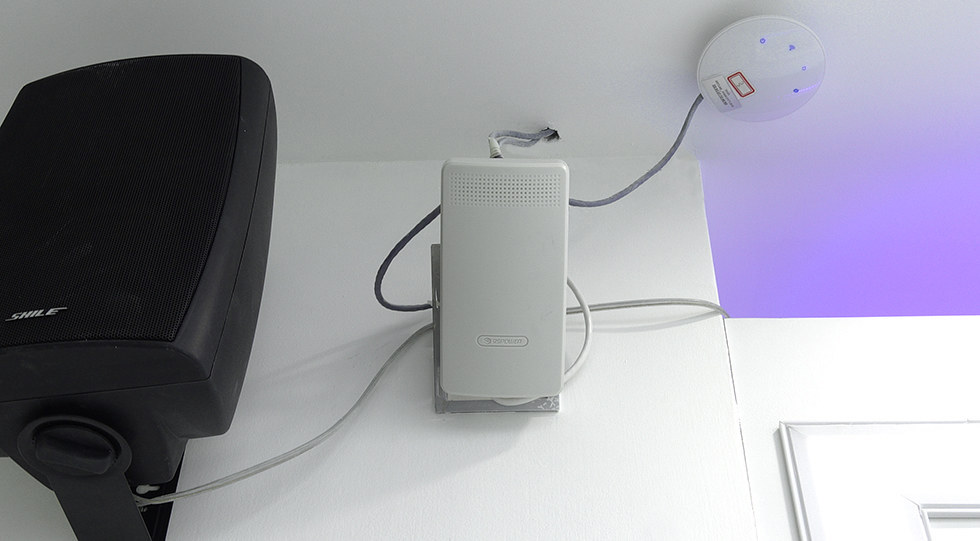

UWB基站VDU2503的实际安装效果如下图所示,外形美观大方,配色清新淡雅,属于百搭型UWB基站,安装在任何室内或室外场合都可以很好的融入场景中,没有丝毫违和感。




UWB基站室内安装图 (2).JPG



(六)在哪购买UWB基站VDU2503?

想购买uwb基站VDU2503的朋友们,可以咨询微能信息客服,线上和线下均可以购买哦!




(七)UWB基站选型表

请点击以下产品标题,进入相应的UWB基站详情页进行选型。



UWB基站VDU2613(隔爆)


远距离UWB基站VDU2506


UWB基站VDU2503(IP66防水)


UWB基站VDU2501


UWB定位双基站VDU2506D





UWB定位基站供应商厂家,深圳市微能信息科技有限公司,官方网站:www.95power.com.cn
