UWB定位双基站VDU2506D(TWR远距离)

DW1000方案,nRF52832主控。用在隧道等狭长定位场景中,一个uwb基站VDU2506D即可对uwb标签做一维定位。定位精度小于0.3米,测距精度小于0.3米,支持1000米多组双向测距,掉电断网存储定位数据,离线查询。POE供电或DC电压供电。接口丰富,可外接显示屏。应用:UWB定位、TWR多组双向测距、人员定位、人员与叉车防撞预警。
尺寸:
浏览次数:2111
UWB定位双基站VDU2506D(TWR远距离)


一、UWB定位双基站VDU2506D

UWB定位双基站VDU2506D基于Decawave DW1000超宽带芯片开发,支持IEEE802.15.4-2011 UWB协议,主控IC采用Nordic蓝牙4.2芯片nRF52832。


VDU2506D是深圳市微能信息科技有限公司推出的一款高精度UWB定位基站。研发工程师对此uwb基站的射频链路增加了PA和LNA以提升其收发性能,uwb基站信号覆盖范围更广,测距精度更高。uwb基站与uwb基站之间互相测距距离能达1km(1000米),定位精度小于30cm (uwb基站、uwb标签无遮挡环境)。VDU2506D常用在狭长的定位场景,如隧道、管廊、矿道中做人员定位。


VDU2506D的优势:单个UWB基站就可以对uwb标签实现一维定位。在较短的隧道、管廊中,只需要安装部署一个VDU2506D即可对标签进行测距和判断方向,精确判断UWB标签在基站的哪一侧。减少UWB基站的使用,从而降低硬件部署成本,也减少了布线的麻烦。



VDU2506D只需要单POE供电即可,不用额外接DC电源,从而降低了安装施工难度。还增加标准TF卡存储功能,uwb基站VDU2506D在断网情况下会存储定位数据,可以离线查询。











二、应用

1,高精度多组双向测距

UWB双基站VDU2506D用于多组uwb基站之间高精度双向测距,测距精度高达30厘米。比如用在叉车与叉车防撞,叉车与工人防撞应用,通过高精度测距防止叉车碰撞、撞人等事故发生。详细见:人员与叉车防撞预警方案



2,用在隧道、管廊等狭长的定位场合做人员定位

UWB双基站VDU2506D用在隧道、管廊等场合,做高精度人员定位、车辆定位、设备定位管理。详细见:工地矿山煤矿隧道定位方案






三、10公里超远距离测距uwb基站

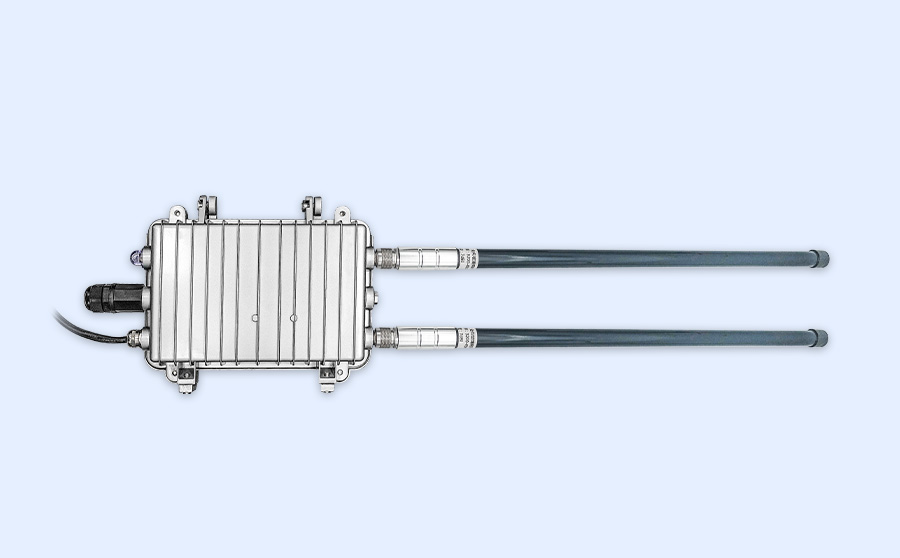

uwb基站厂家——微能信息科技不断创新,推出10公里超远距离测距uwb基站,外观如下图所示,有需要的用户可以咨询微能信息科技客服哦!




10公里超远距离测距uwb基站,默认配置了铸铝金属防爆防水外壳、玻璃钢防爆远距离天线。适合火车动车铁轨上的检修车辆测距、定位。目前已为客户提供的超远距离测距应用如下:


1、火车铁轨上的检修车辆,包括行驶过程中的高精度定位测距;

2、火车、动车进站前的测距和定位。






四、安装部署UWB基站

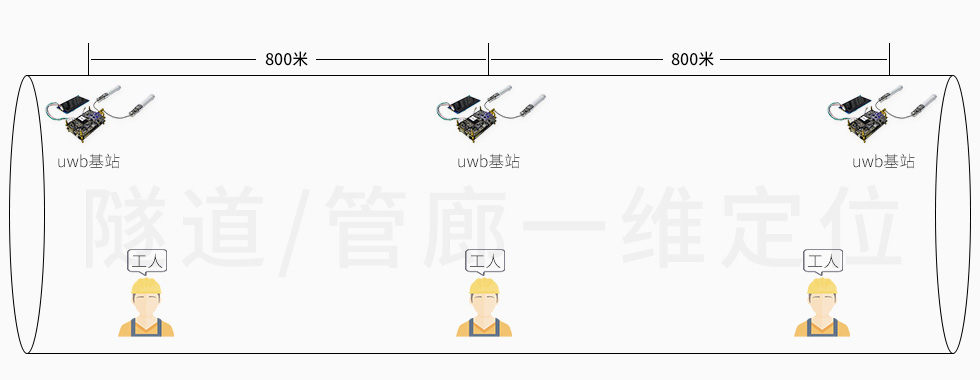

UWB双基站VDU2506D用在隧道、管廊等狭长的定位场合,对人员、车辆等定位。如果隧道、管廊比较长,空旷无遮挡环境中,每隔800米内安装部署1个VDU2506D,定位精度小于0.3米。如果隧道比较短,空旷无遮挡环境中,只需要安装1个uwb基站VDU2506D即可对uwb标签(人员)进行精准定位,如下图所示。

如果有防爆要求,可以考虑安装隔爆UWB基站VDU2613

如果考虑普通远距离UWB基站,可以安装UWB基站VDU2506










五、uwb基站VDU2506D的接口

UWB双基站-基础版保留串口芯片,支持USB转串口功能;

UWB双基站-复杂版带485串口功能,方便接到工控机调试;

UWB双基站-满配版带网口和WiFi上网功能,可以直接使用TCP/IP、UDP协议把串口数据透传到TCP/IP、UDP的服务器上,方便组网调试TWR定位系统;也可以通过板内WIFI模块连接SPI屏输出具体数据。



VDU2506D预留了2个天线接口,可以外接UWB天线,比如下面产品实拍中,VDU2506D外接了两个UWB玻璃钢防爆天线。


VDU2506D还可以外接显示屏,如下图所示。显示uwb基站和基站、uwb基站和定位标签之间的测距信息,包括测距距离、UWB标签电量、信号强度、SOS告警信息等。










六、UWB定位双基站VDU2506D参数

供电参数
POE供电POE 48V
直流电源供电输入电压DC 5V
UWB无线参数
支持协议兼容IEEE802.15.4-2011 UWB协议
频率默认 3.9936GHZ,支持全通道ch1-5
功耗通讯峰值电流800mA
最大发射功率21dBm
接收灵敏度-105dBm
数据传输速率默认6.8Mbps,支持 110Kbps,850kbps
数据存储支持uwb基站掉电存储数据
BLE蓝牙参数
支持协议支持BLE蓝牙4.2
频率2400MHz-2483.5MHz
存储512kB flash/64kB RAM
定位性能
定位精度<30cm (uwb基站、uwb标签无遮挡)
推荐UWB基站布局间隔在隧道、管廊内做人员定位,每隔800米内安装部署1个(空旷环境)
数据上传方式100M以太网,WiFi
操作环境
工作温度-30℃~70℃
存储温度-40℃~85℃







七、产品实拍

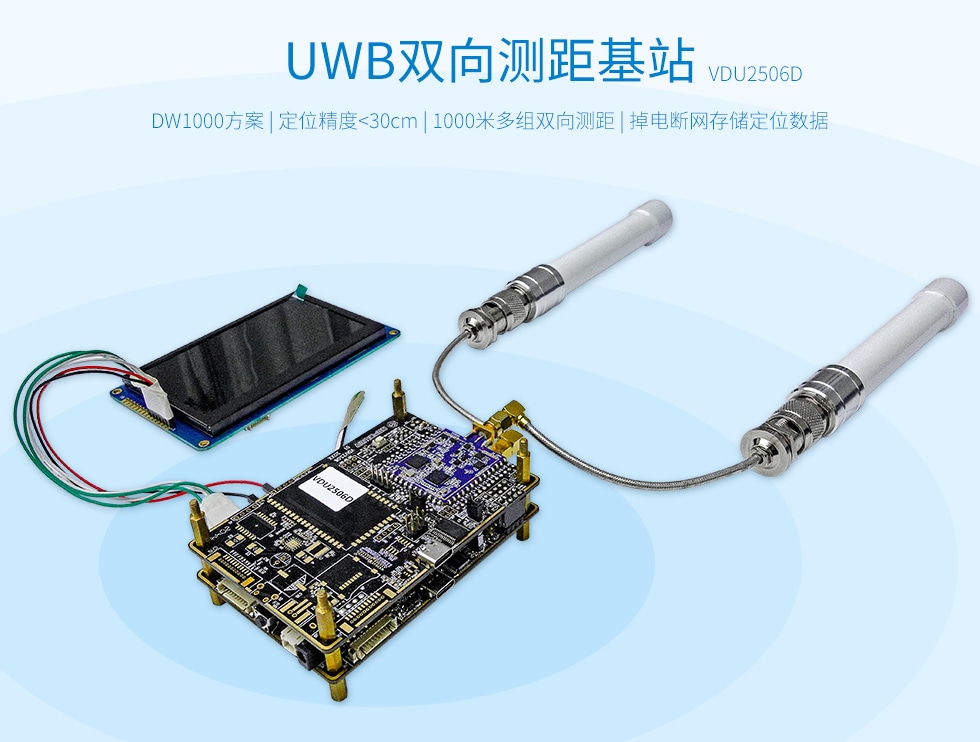

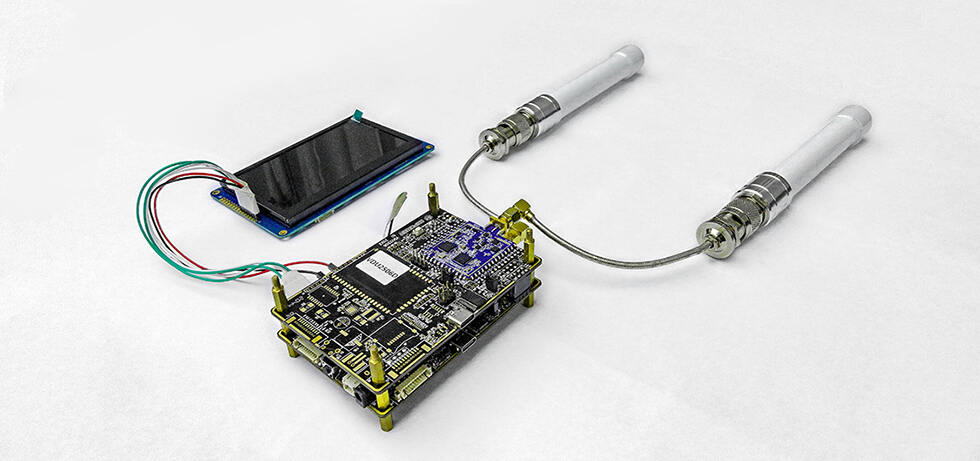

UWB定位双基站板VDU2506D(接防爆玻璃钢UWB天线+显示屏)

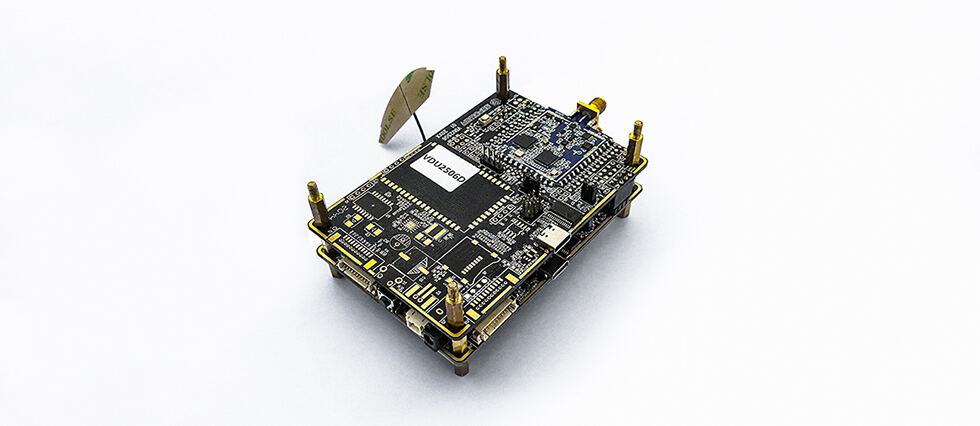

UWB定位双基站板VDU2506D







八、出货清单

名称型号数量
超宽带双向测距UWB基站VDU2506D1pcs
供电网线标准1pcs









九、有线数据输出

(一)接线

接线图如下图所示



VDU2506D主从基站不带屏

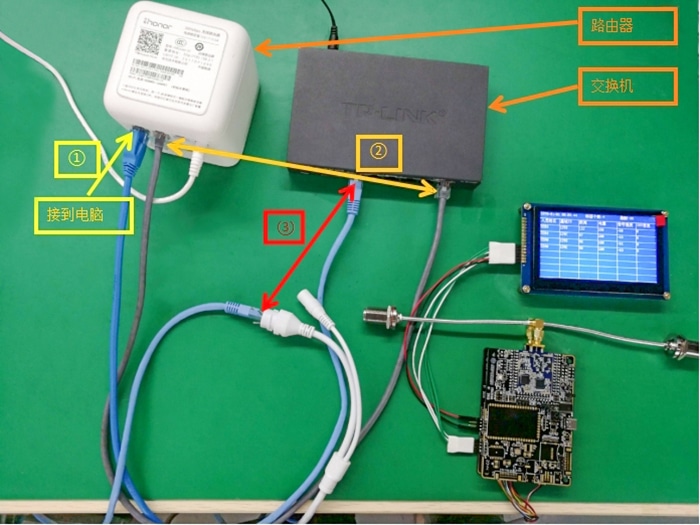

(二)数据接线方式

1,网线从电脑网口接至路由器LAN口;

2,路由器LAN口接至交换机;

3,交换机POE网口接至uwb双基站VDU2506的网线端口;



VDU2506D主从基站接线方式



(三)数据输出

1,登入路由器查询基站分配到的IP地址;

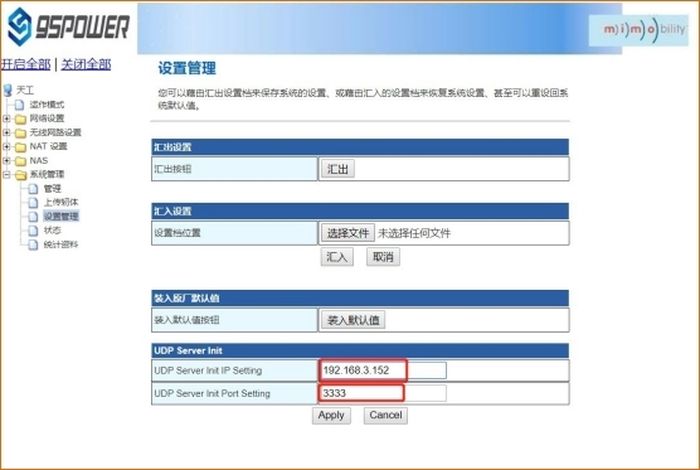

2,根据分配到的IP地址,登入到web界面设置相关的内容,登入默认账号密码:admin、admin;

3,设置推送的IP地址和端口,如果是局域网就设置跟本IP段一样的,如果推送云端就让路由器接入以太网;

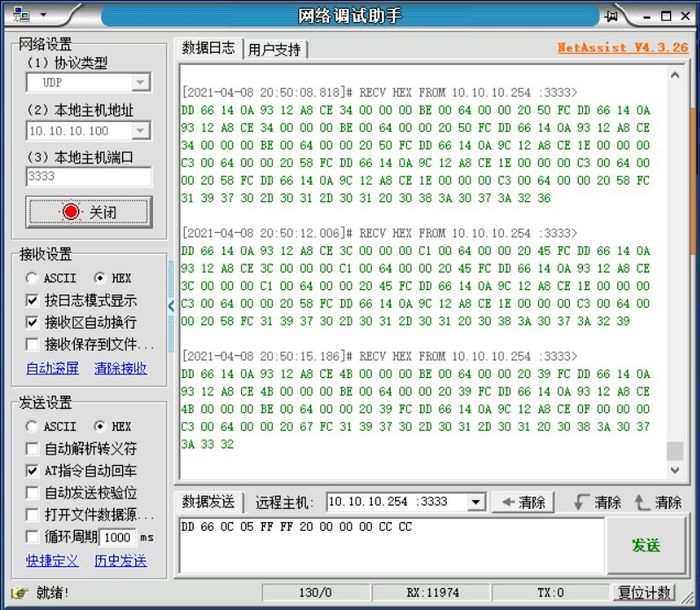

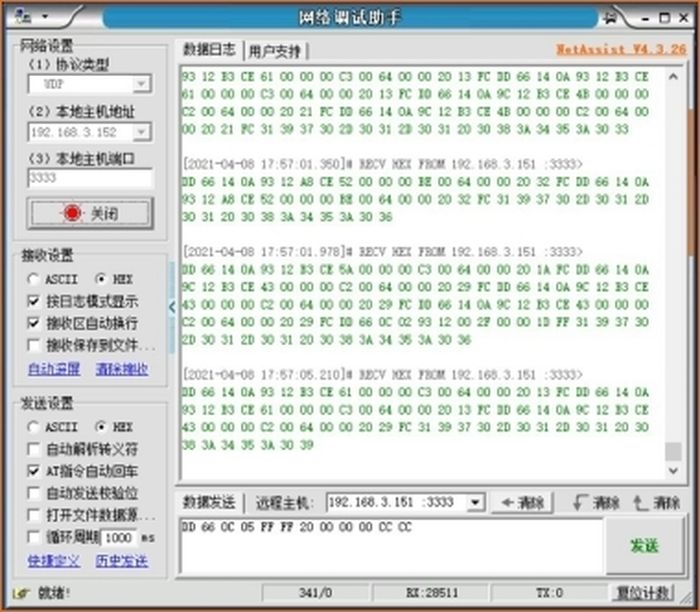

4,数据推送如下










十、无线数据输出

(一)接线

两种供电方式:(1)5V直流供电,电流1A以上;(2)POE供电

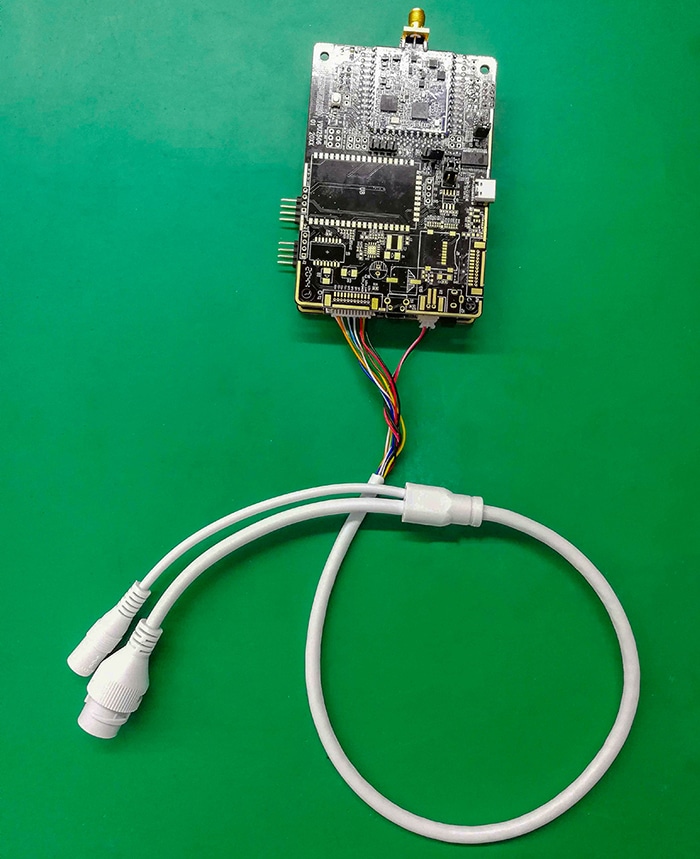

VDU2506D主从基站不带屏



(二)数据输出

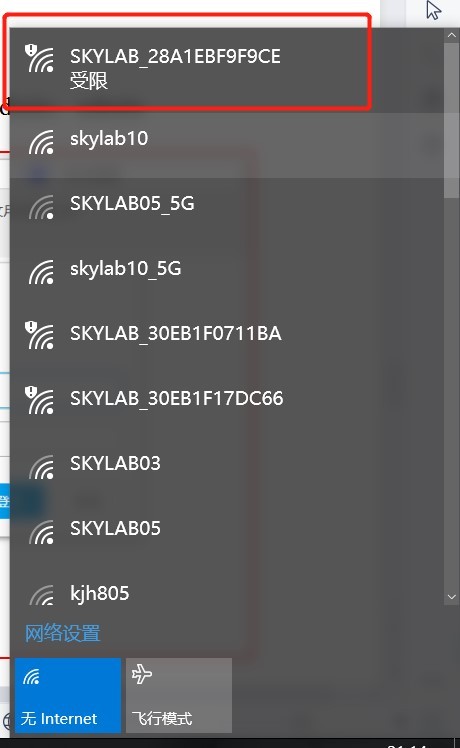

1,获取并连上主基站的WiFi

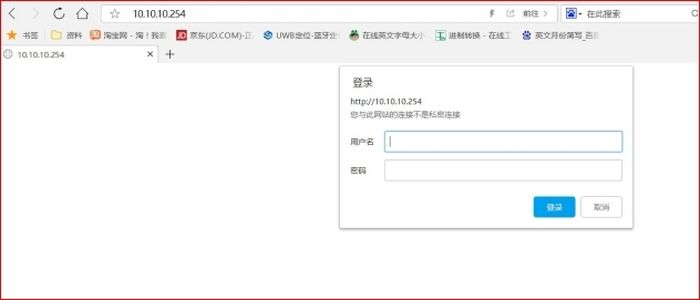

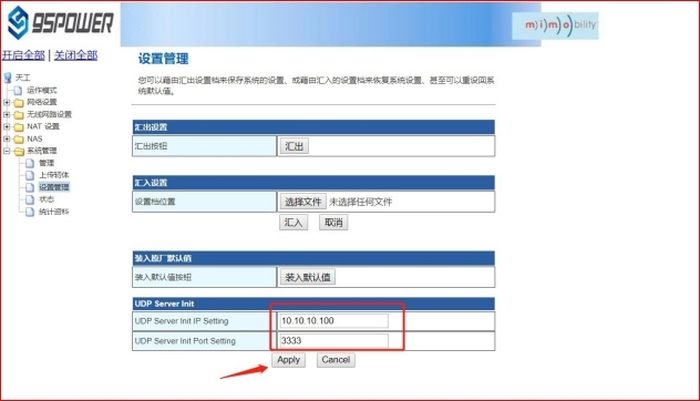

2,输入默认地址<10.10.10.254>,登入到web 界面设置相关的内容;登入默认账号密码:admin、admin




3,设置推送的IP地址和端口,如果是局域网就设置跟本IP段一样的,如果推送云端就让路由器接入以太网。




4,数据推送如下











十一、屏幕数据输出

(一)接线

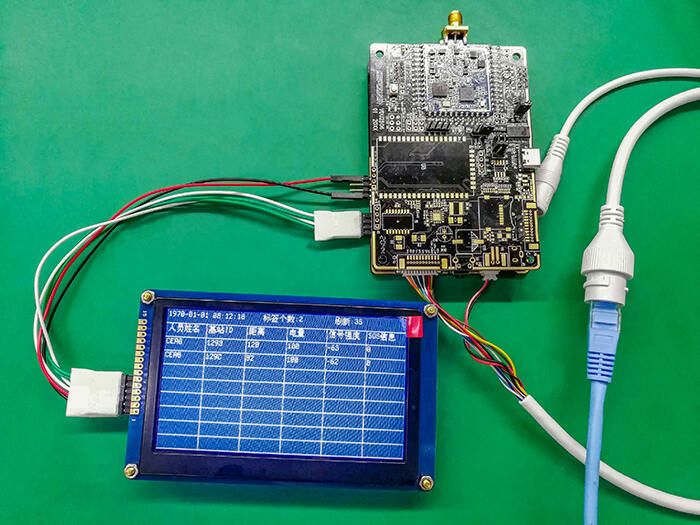

两种供电方式:(1)5V 直流供电,电流 1A 以上;(2)POE 供电;下图为POE 供电


图片12 (2).jpg



VDU2506D双基站连接SPI 屏幕的插针从上到下线序为:

5V(电源),NC,NC,GND(地),CS(片选),CLK(时钟),MISO(输出),MOSI(输入)



SPI屏幕的排针从上往下线序为:

CLK(时钟),SDI(输入),SDO(输出),CS(片选),5V(电源),GND(地)



(二)数据输出

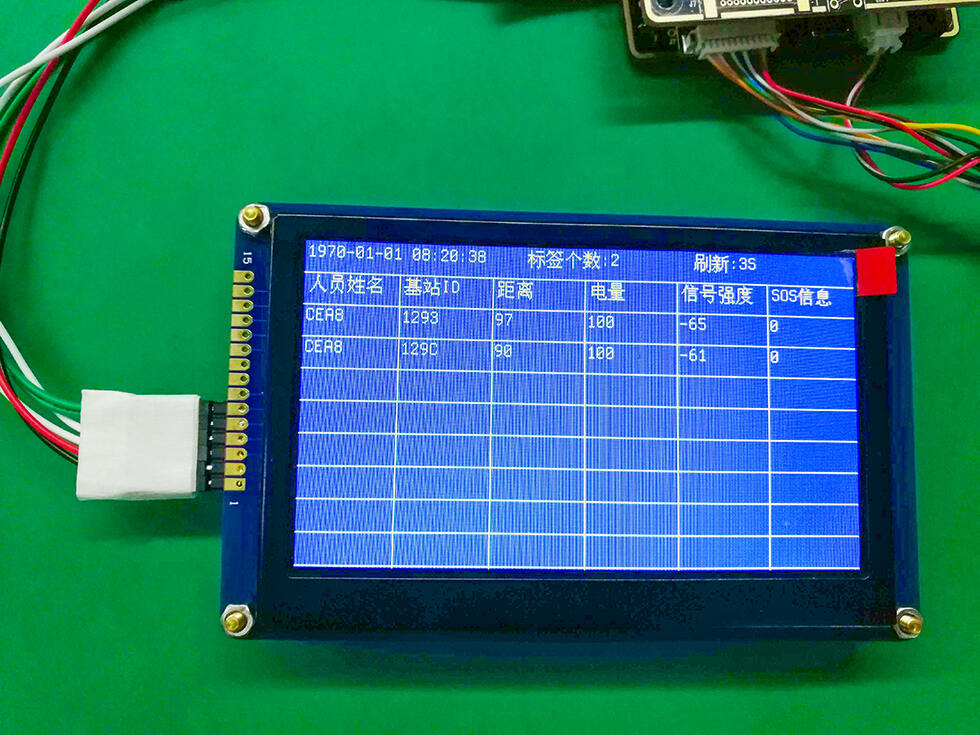

显示数据如下图所示





(三)数据解析

人员名称:UWB标签的ID;

UWB基站ID:UWB基站本身的ID,本设备为主基站和从基站,所以有两个ID存在;

距离:UWB基站与UWB标签的距离;

电量:UWB标签的电量;

信号强度:UWB标签的信号强度;

SOS信息:报警信息;显示为0时未触发报警;显示为1时触发报警,当前报警行列会置顶且显示红色高亮;









十二,UWB定位基站选型

更多uwb定位基站,可以点击对应的产品名称,查看产品详情页。



UWB基站VDU2613(隔爆)


远距离UWB基站VDU2506


UWB基站VDU2503(IP66防水)


UWB基站VDU2501


UWB定位双基站VDU2506D





UWB定位基站UWB基站板供应商,深圳市微能信息科技有限公司,网站:www.95power.com.cn
