UWB定位基站VDU2501(室内型)

UWB定位基站,基于DW1000定位芯片,应用于室内定位,最高10厘米定位精度,TDOA定位算法,POE供电,常用于UWB定位系统。
尺寸:132mmX98mmX32mm(不包括天线长度)
浏览次数:1583

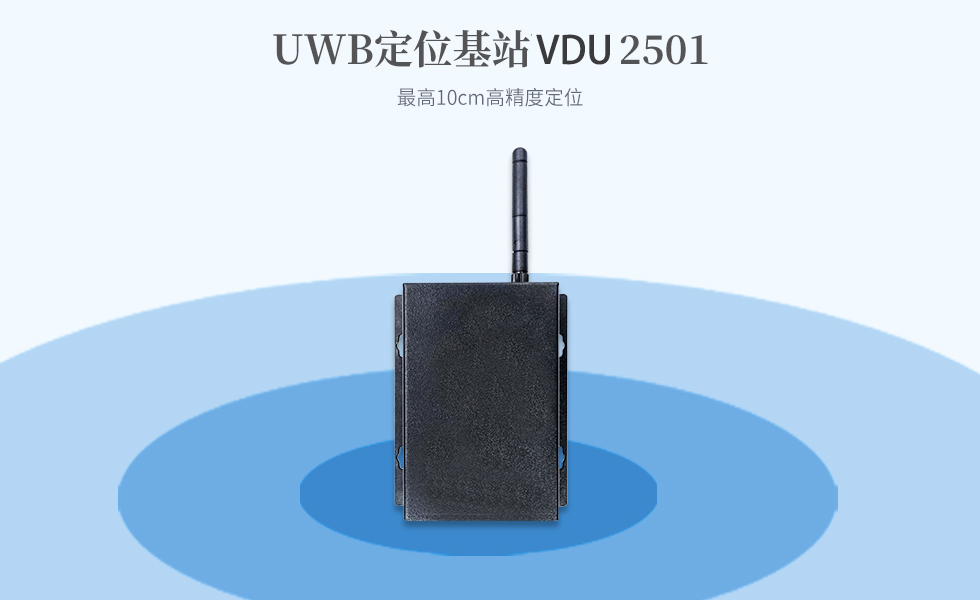

UWB定位基站VDU2501(室内型)

UWB定位基站VDU2501简介


UWB定位基站VDU2501采用DW1000的UWB超宽带解决方案,软件上采用TDOA室内定位算法,实现了对于UWB定位标签的高精度定位,其最定位精度可达10厘米(0.1米)级别。VDU2501采用POE的供电方式,可以缩短用户的安装时间,并且降低布线的难度。


说明:有些客户不需要成品UWB基站,只需要基站板卡做产品集成,95power可单独出基站里面配套的板卡的,特此说明。





(一)UWB基站参数表

UWB基站VDU2501UWB定位基站的参数
供电
POE供电 POE48V供电
直流电源供电 2000mA@5V
功耗  150mA@5V
无线参数
频率  默认 3774~4243.2MHz,支持全通道 ch1-5,定位系统可以切换频率通道
典型发射功率  < -41.3dbm/MHz
最大定位发射功率 -17dBm/500MHz
发射天线  根据客户需要配置不同类型的天线
覆盖范围  30m~50m
数据上传方式  100M以太网
基站时钟同步方式UWB无线同步
结构参数
产品重量  320g±10g
产品尺寸 132mmX98mmX32mm(不包括天线长度)
操作环境
工作温度  -20℃~75℃
存储温度  -40℃~95℃


(二)UWB基站可用于以下场合

(1)UWB高精度测距;

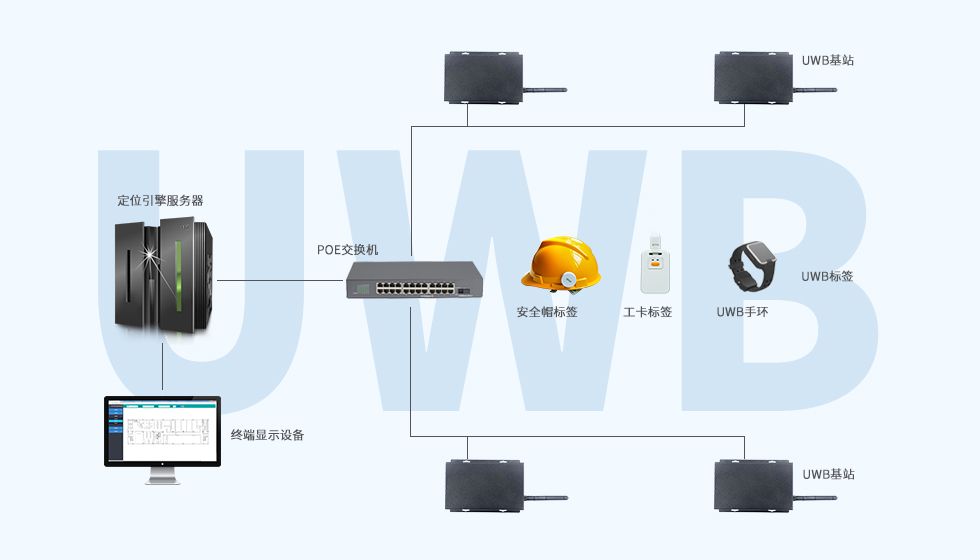

(2)VDU2501应用于UWB定位系统方案中,室内定位应用框架如下:

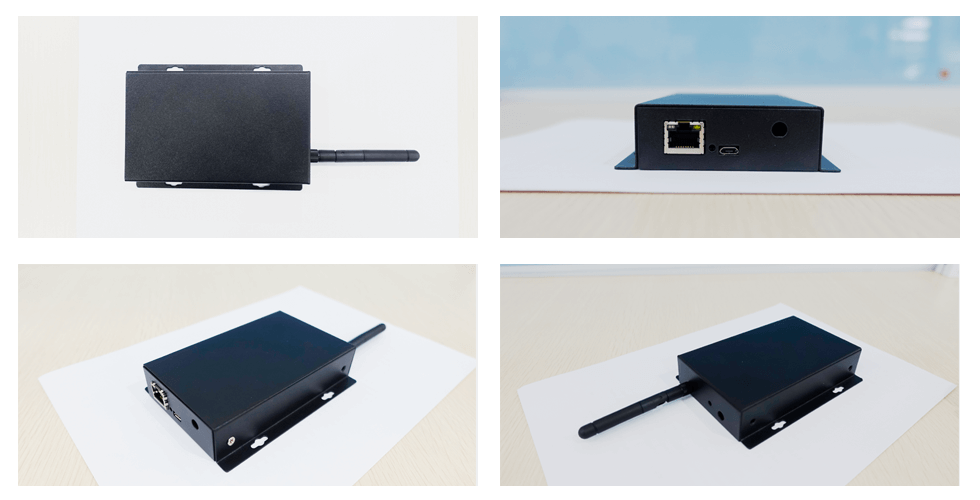

(三)UWB定位基站实拍图




(四)购买UWB基站

亲可以在阿里巴巴(1688)搜索“微能信息”进入官方阿里店铺,使用淘宝账号登录即可购买

温馨提示:店铺标价仅供参考,实际价格以销售提供的报价单为准哦!



(五)UWB基站选型

请点击以下产品图片,进入相应的基站详情页进行选型


UWB定位基站VDU2503-LPI(室外型)

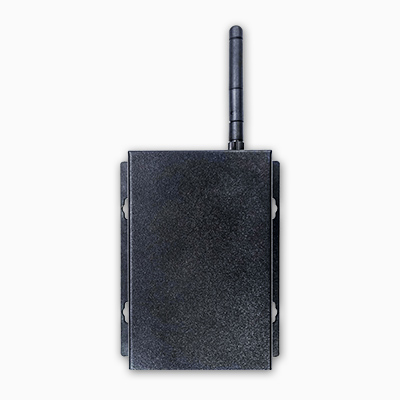

UWB基站VDU2501
