​UWB基站VDB2613(隔爆型)

基于DW1000方案开发UWB基站, TDOA/TOF算法,10厘米定位精度,配置了隔爆金属外壳,用在Ⅰ类防爆场合,应用:配合UWB标签做UWB定位。
尺寸:长220 * 宽200 * 高89(mm,主体)
浏览次数:441

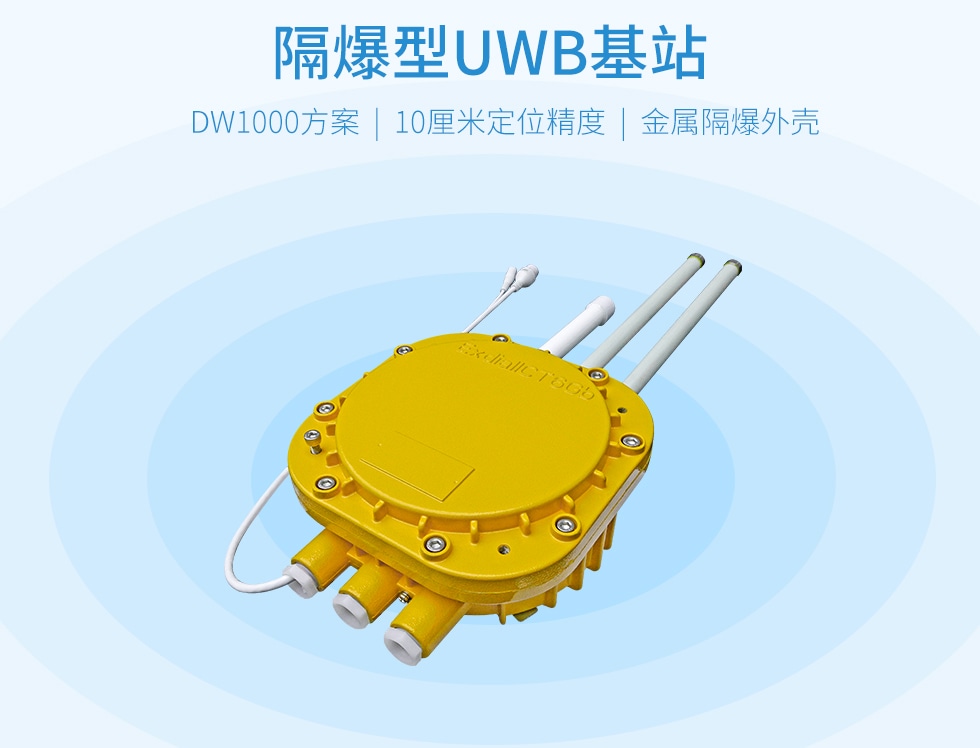

​UWB基站VDB2613(隔爆型)

        UWB基站VDB2613是95power(深圳市微能信息科技有限公司)研发的一款配置了隔爆型外壳的定位基站。VDB2613配置了隔爆型标准金属外壳,可应用在矿井、加油站、化工厂等Ⅰ类防爆要求的定位场景中做人员定位。VDB2613基于DW1000芯片方案开发,常用于UWB定位系统中做定位基站使用,软件上采用 TDOA/TOF等定位算法,配合微能信息的UWB标签做人员定位,定位精度可以达到10厘米-30厘米范围。






        VDB2613采用标准POE供电方式,可以降低客户在定位现场布线的难度。此外VDB2613还集成蓝牙5.0、WiFi和4G(3网通)功能。



        UWB基站VDB2613内部支持符合SD-XC(class 10)协议的SD存储卡,最大支持64GByte,配置存储卡的作用是在可以实现长时间断网时的离线定位数据存储。





一、UWB基站的特征

*  支持TOF定位算法和TDOA定位算法;

*  配置隔爆型金属外壳;

*  有配套的安装配件,方便在各种墙体、柱体等固定安装;

*  隔爆网关支持POE供电或者DC 24V_1A供电;

*  符合RoHS、FCC、CE认证标准;





二、UWB基站的接口

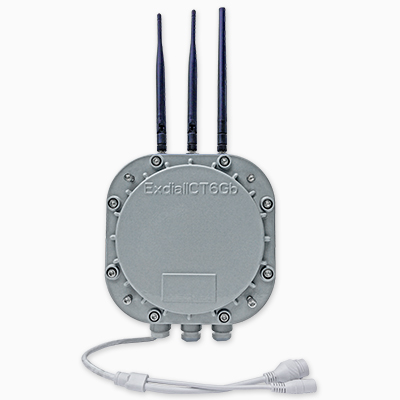

UWB基站VDB2613的接口如下图所示:






1,UWB基站

拆开外壳可以看到,上层的绿色PCBA板卡即是UWB基站。



2,RJ45网口

UWB基站VDB2613的网口支持五类线和超五类线,可传输数据同时也能支持POE供电。网口为WAN/LAN自适应网口,且支持LED网口灯。



3,DC电源接口

UWB基站VDB2613的电源接口支持DC输入,输入电压范围6-24.0V,电流不小于1A,接口采用DC电源插座,电源座孔径6.4mm,针径为2mm,针头为正极。



4,电源指示灯(按键内置灯圈)

UWB基站上电后,LED灯处于常亮状态。



5,天线

UWB、蓝牙、WiFi、及4G柱状全向高增益天线。



6,SD存储卡接口

UWB基站内部预留SD卡接口,兼容符合SD-XC(class10)协议标准的SD卡,最大支持64G扩展。

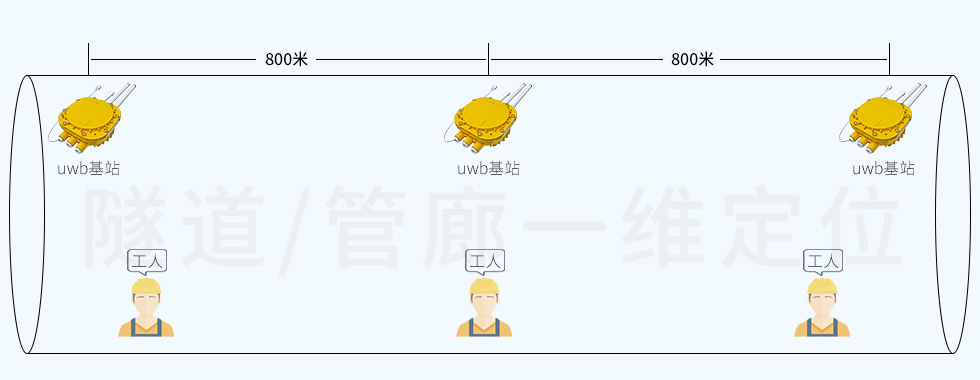

三、应用场景

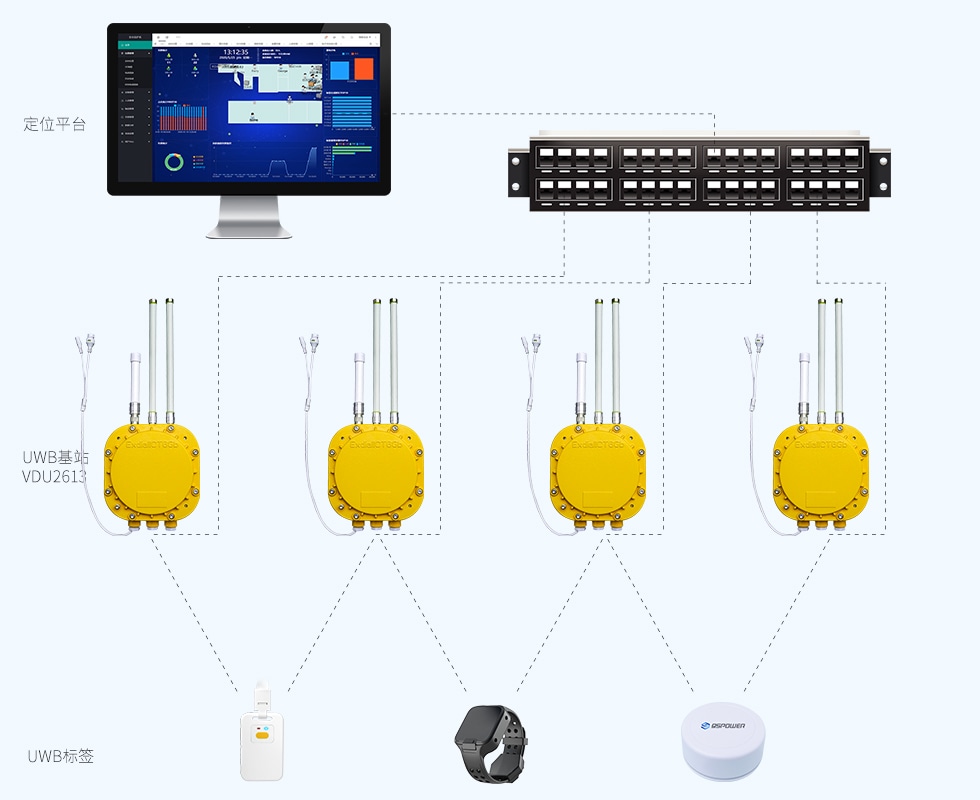

将挂载UWB基站板的隔爆网关VDB2613用在UWB定位系统中做人员定位,支持TDOA定位和TOF定位,详情参照UWB基站VDU2503。








四、UWB基站VBD2613的基本参数

基础参数
尺寸L220mm*W200mm*H89mm(不含壁挂或者抱杆套件天线)
重量3.1kg (无抱杆套件)
供电方式DC 6~24V or POE
平均电流200mA@6V(无 UWB,无 4G)
工作温度-20℃~70℃
物理接口Ethernet port *1、DC port *1、RS485/Molex 接头
UWB无线参数
支持协议IEEE802.15.4-2011 UWB
频率支持CH1-5全频段
CH1:3244.8 – 3744MHz
CH2:3774 – 4243.2MHz(Default)
CH3:4243.2 – 4742.4MHz
CH4:3328 – 4659.2MHz
CH5:6240 – 6739.2MHz
典型发射功率-6dBm@CH2
接收灵敏度-105dBm@CH2(BER 10%,With LNA)
数据传输速率默认6.8Mbps,支持110Kbps,850kbps
UWB定位性能
定位精度<30cm(基站标签无遮挡)
推荐基站布局间隔20m~50m
数据上传方式10/100M Ethernet
基站时钟同步方式UWB无线时钟同步

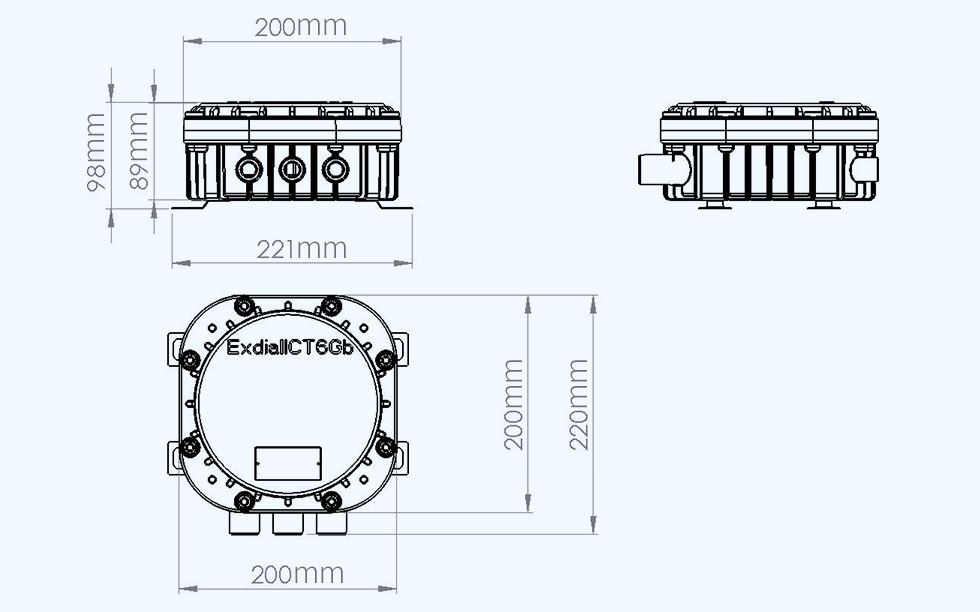

五、UWB基站尺寸图






六、安装方法

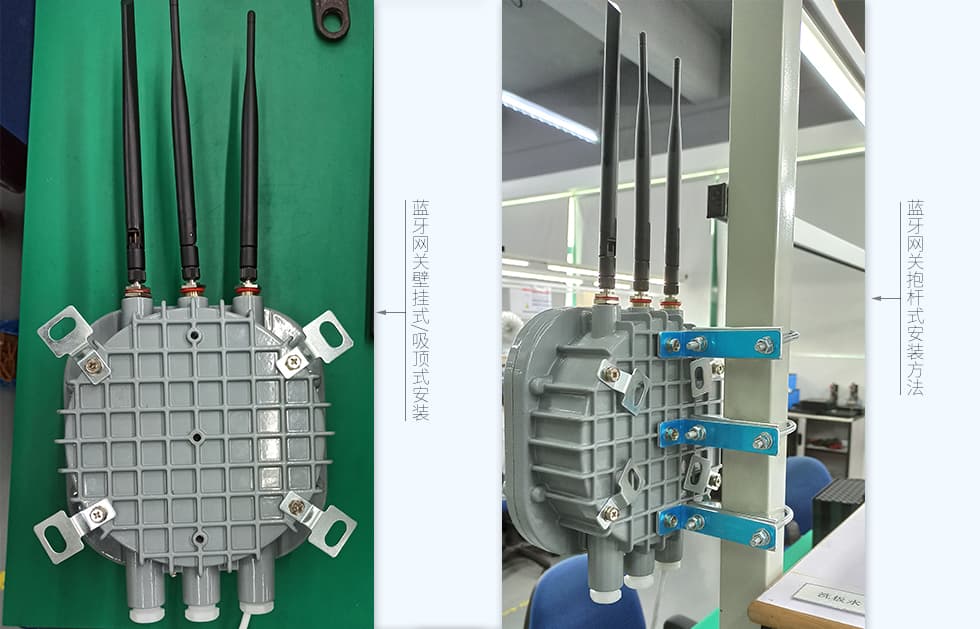

UWB基站VDB2613的安装有两种,一种是配合L型角铁和U型卡扣,将UWB基站安装到杆子、柱子等安装杆上;另一种是对于平面型的安装环境,比如墙壁,可以采用壁挂式/吸顶式安装,配合UWB基站自带的4个壁挂铁片来固定,如下图所示。






七、UWB基站出货清单

名称型号数量备注
4G隔爆型蓝牙5.0网关+UWB基站VDB26131 pcs
AD-DC,24V适配器
1 pcs
抱杆安装套装1*U型螺杆,1*L型角铁3 pcs选配,壁挂或吸顶安装时可不用



八、在哪购买UWB基站VDB2613

亲可以登录1688(阿里巴巴)搜索“微能信息”进入微能信息阿里店铺,查找VDB2613即可购买。



九、UWB基站选型表

请点击以下产品标题,进入相应的UWB基站详情页进行选型。



UWB基站VDB2613(隔爆)


远距离UWB基站VDU2506


UWB基站VDU2503(IP67防水)


UWB基站VDU2501


UWB基站源头厂家,深圳市微能信息科技有限公司,网站:www.95power.com.cn
