室内定位

UWB基站标签增强RF设计

95POWER的UWB基站和UWB标签在设计之初就增强了RF射频这块的设计,增强RF设计后带来了产品性能极大地提升,使其在室内定位系统中拥有不俗的表现,可实现10厘米-30厘米的高精度定位。



一、增强DW1000定位芯片的RF射频设计




UWB定位的核心是DW1000芯片,深圳微能信息的UWB定位研发工程师对其射频收发链路的硬件环境逐个进行优化,提高芯片的收发性能,使其在定位距离,定位精度方面比单纯的DW1000芯片收发有了明显的提升。



二、对UWB定位基站的天线增强RF设计

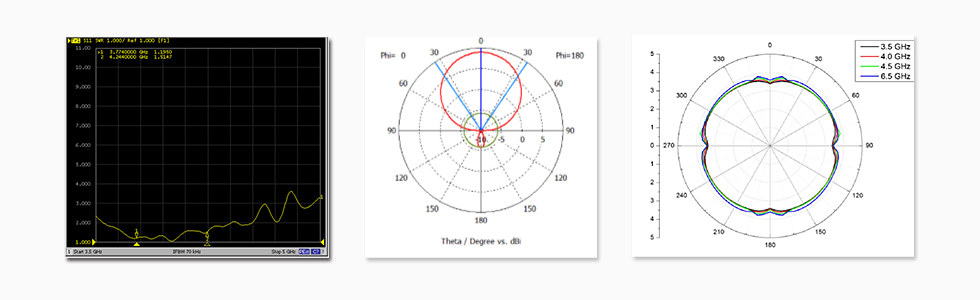

UWB基站天线自身的性能

1、带宽、驻波比;

2、辐射场强方向性、稳定性;

3、天线的延时;





特殊UWB基站天线设计

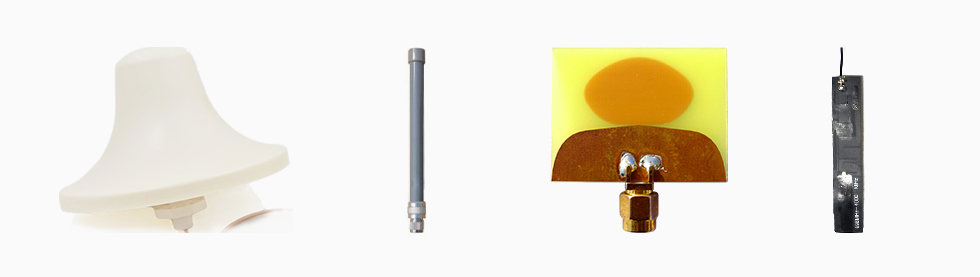

1、95power工程师为配合特殊场景设计了不同的UWB基站天线,如下图所示,比如使用在隧道、高架、工厂等场景的UWB基站天线;

2、穿戴设备的天线,对于人体遮挡规避,小型化设计;







三、增强RF设计,给UWB基站和标签增加LNA+PA

UWB定位核心是DW1000芯片,95power工程师对其进行增强发射性能设计,使其在定位距离,定位精度上比单纯的DW1000芯片收发性能强,由原始的30米的理想定位距离提升到了50米。

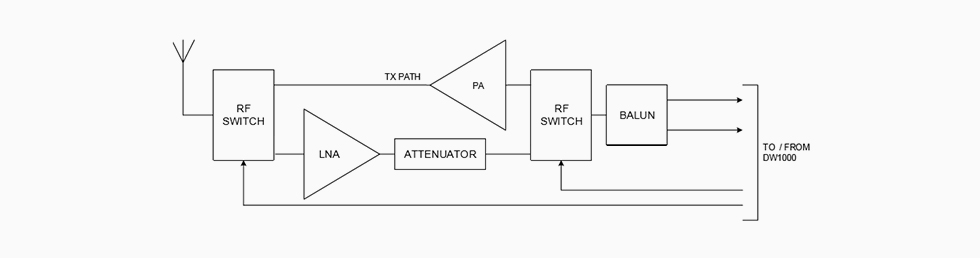

更设计出智能省电模式,让UWB标签即使增加PA也能实现长时间待机使用。为UWB基站增加LNA设计,可以减轻远距离定位中标签发射功率的压力,降低标签的功耗,让UWB标签在低功率的情况下也可以定位更稳、更准,减少漂移。如下图所示。







四、增强UWB基站标签的RF射频设计带来的产品性能提升有哪些呢?




1、提升UWB基站标签的抗干扰能力

(1)增强收发性能的UWB基站,可以提高基站时钟同步成功率,UWB定位解算更加稳定,同时减少墙壁、障碍物遮挡造成的基站时钟同步失败可能。

(2)对于UWB工卡标签,受到人体遮挡时候,定位会出现漂移。增强RF射频设计能让佩戴工卡标签的人员在移动的时候也能记录到较好的移动轨迹。



2、增加UWB基站的信号覆盖范围

由原始的30m提升到50m,在特别的场合甚至能突破100米以上。



3、提高UWB定位系统的定位精度

如果RF性能不强,在UWB定位的过程中会出现大量的坏包,标签定位包出现流失,最终出现携带UWB标签的人员或物体运动轨迹打点不均匀。从而需要后台补点,滤飘移点,后台运算量大,导致运动轨迹不真实,延时严重。

增强RF射频设计,提高了UWB基站之间时钟同步成功率,还有UWB标签的有效定位包接收率,打点更真、更快,原始运动轨迹连续无漂移,后台轨迹处理也会变得更容易。


国内专业UWB基站、标签、定位算法供应商,提供行业内容易集成的室内定位硬件和算法,深圳市微能信息科技有限公司,官方网站:www.95power.com.cn

'); })();
