uwb模块SKU620(500米远距离)

UWB测距模组,10-30厘米高精度测距,500米远距离测距,DW1000方案,nRF52832主控。应用:开发uwb测距基站、uwb测距标签、TWR定位基站。
尺寸:37 x 30 x 2.5mm(不含屏蔽盖,不含SMA射频头)
浏览次数:233
uwb模块SKU620(500米远距离)

一、uwb模块简介

        SKU620是一款可以做高精度远距离测距的UWB模块,可视范围内支持500米以上的测距距离。模块基于Decawave DW1000超宽带芯片开发,支持IEEE802.15.4-2011 UWB协议,微能信息的研发工程师对SKU620的射频链路增加了PA和LNA来提升其收发性能,使得uwb模块SKU620覆盖范围更广,测距精度更高。



        uwb模块SKU620主控IC采用Nordic蓝牙4.2芯片nRF52832。模块整体采用3边邮票孔设计,开放了较多的IO口,可以讲这些IO接口配置成UART、SPI、I2C、PWM等接口,方便客户进行二次开发。uwb模块底部留有PA散热的铜皮开窗,方便散热。






        SKU620使用SMA夹板式射频头,支持外接高增益天线的同时也减小了不必要的插损;另有可配套焊接的PCB板载天线,节省天线成本,并最大化板载天线性能。



        uwb模块SKU620可以搭配EVB测试开发板( uwb基站VDU2506 ),支持USB转串口功能;

(1)复杂版带485串口功能,方便接到工控机调试;

(2)满配版带网口和WiFi上网功能,可以直接使用TCP/IP、UDP协议把SKU620模块的串口数据透传到TCP/IP、UDP的服务器上,方便组网调试TWR定位系统。





二、模块特点

*  集成蓝牙4.2芯片nRF52832主控;

*  静态下,uwb模块的测距精度高达10~30cm;

*  可视范围内支持500米以上的测距距离;

*  最大6.8Mbps数据传输速率;

*  两级PA大功率解决方案;

*  IEEE 802.15.4-2011 UWB ;

*  输入电压范围3.4~5V,支持可充电锂电池(充电电路外置);

*  尺寸:37x30x2.5mm(不含屏蔽盖,不含SMA射频头)。





三、应用

UWB测距模组SKU620常见的应用场景包括以下3类:

(1)一维测距UWB基站

(2)TWR定位基站

(3)UWB测距标签

(4)TWR定位标签

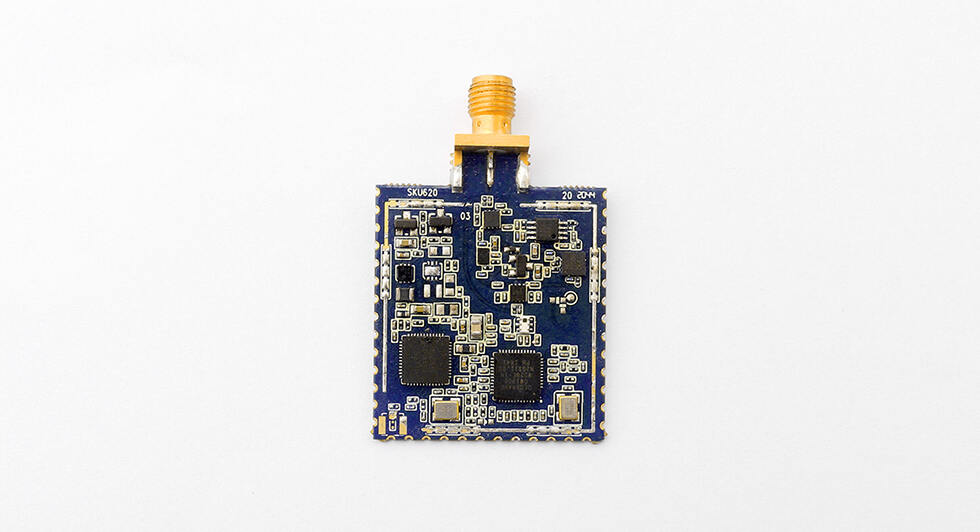

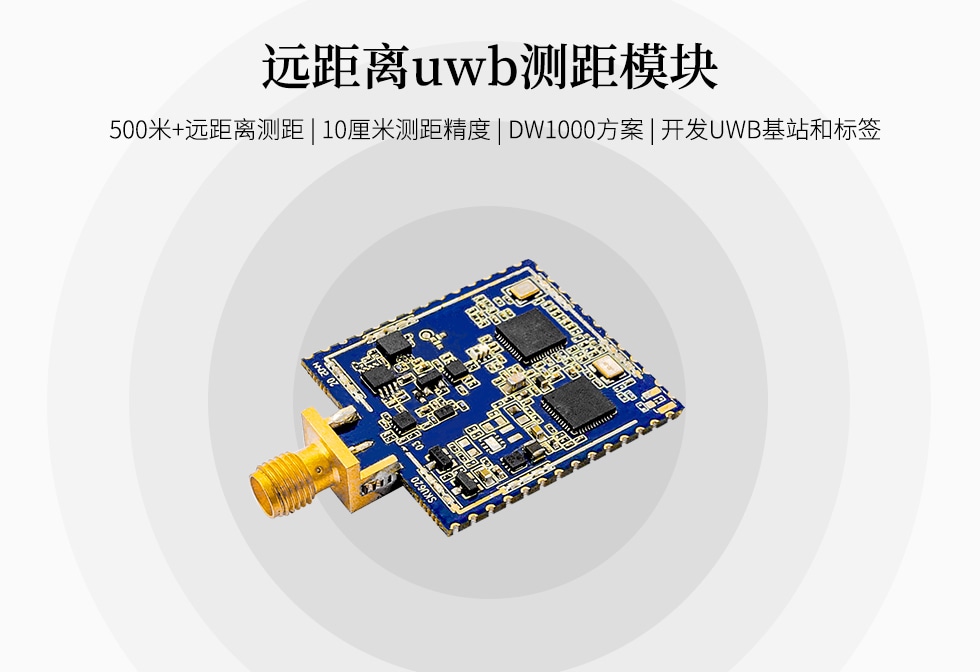

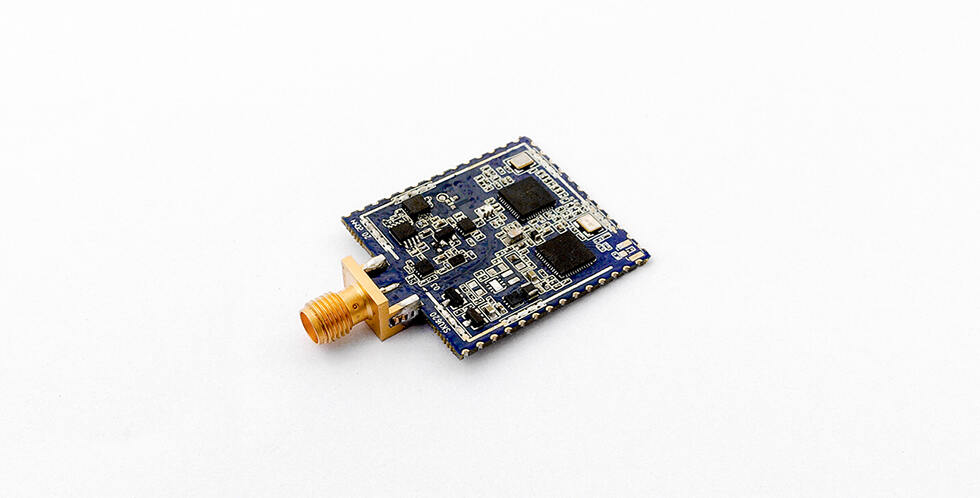

四、uwb模块实拍








五、怎么购买uwb模块?

深圳市微能信息科技有限公司目前在阿里巴巴(1688)平台有开设唯一官方店铺,店铺网址:https://weinengxinxi.1688.com

可以在阿里巴巴(1688)搜索“微能信息”进入微能信息官方店铺,搜索“SKU620”找到这款uwb模块。支持阿里巴巴账号、淘宝账号、支付宝账号等登陆,支付宝、信用卡购买。





六、uwb模块选型

深圳市微能信息科技有限公司目前已推出的uwb模块如下所示,可以点击对应的标题查看详情。



UWB模块SKU603


UWB模块SKU609


UWB模块SKU610


UWB模块SKU611(PDOA)


500米uwb测距模块SKU620
