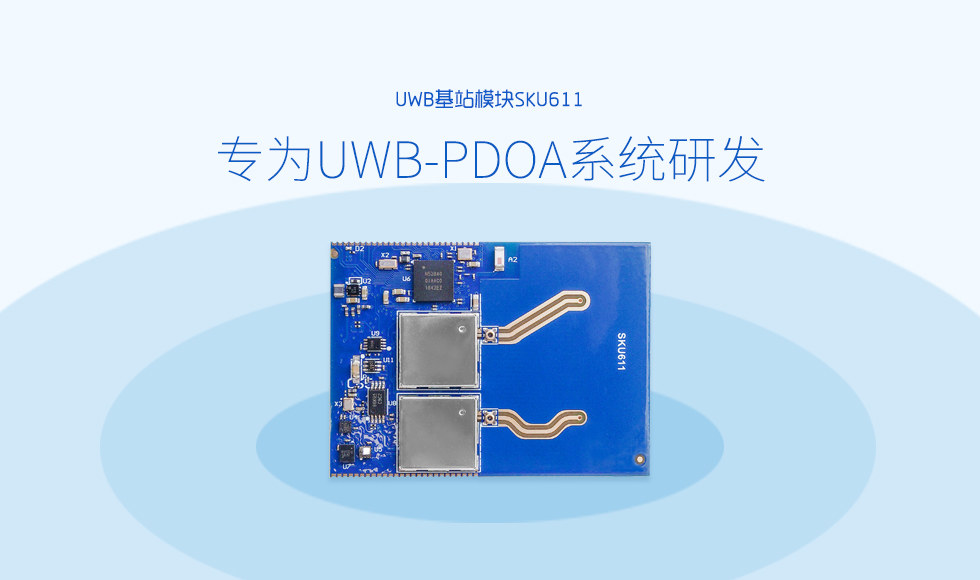

UWB基站模块SKU611(PDOA系统)

UWB基站模块SKU611专用于UWB-PDOA,集成了两路高性能UWB收发器DW1000和一个nRF52840 BLE蓝牙IC。可应用于基于PDOA的无人机跟随,智能行李箱等领域。
尺寸:57mm x 41mm x 3.8mm
浏览次数:1830
UWB基站模块SKU611(PDOA系统)

一、UWB模块介绍


UWB基站模块SKU611是专为UWB-PDOA系统开发的一款UWB模块,它集成了两路高性能UWB收发器DW1000和一个Nordic nRF52840 BLE蓝牙IC。




此UWB模块的天线设计使其在TDOA系统中实现了完美的性能,可以准确的计算出两路UWB芯片接收信号的相位差,从而计算出被定位标签的角度距离等信息。模块自带多个角度、加速度传感器,可以快速应用于基于PDOA的无人机跟随,智能行李箱等领域。

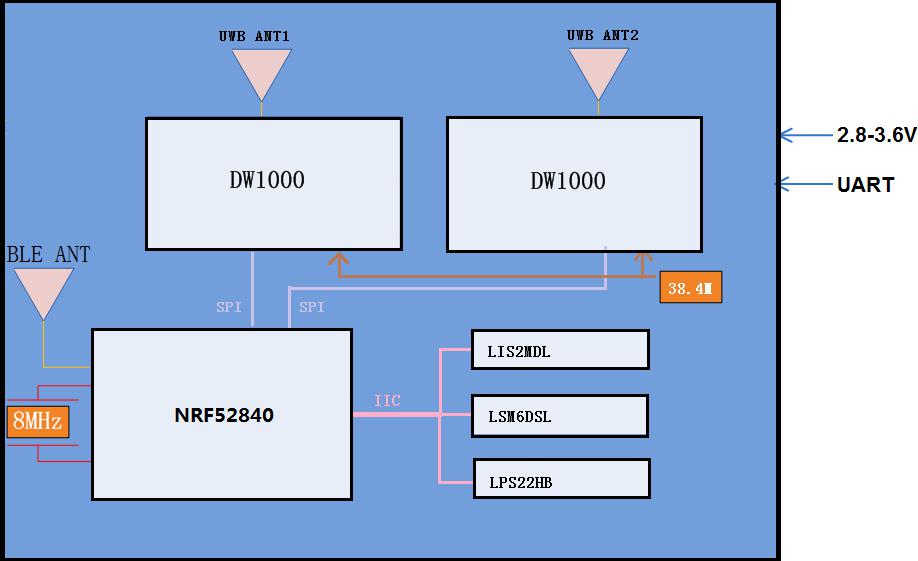

二、UWB模块应用框图:









三、UWB模块参数表:

基本参数
工作电压2.8V~3.6V
模块尺寸57.0mm x41.0mm x 3.8mm
工作温度-30℃~85℃
存储温度-40℃~85℃
UWB无线参数
频率6.240~6.739GHZ(default),compliant 3.244GHz-6.998GHz
信道支持Ch1-5,默认Ch5




四、UWB模块接口

(1)模块提供多路串口和I2C通讯口

(2)提供多路nRF52840芯片的GPIO口

(3)提供多路ADC采集口

(4)模块提供BLE通讯接口




五、UWB模块特征

*  此模块设计符合IEEE 802.15.4-2011 UWB标准

*  可用作PDOA系统定位基站

*  模块集成Nordic nRF52840芯片方案,具备BLE通讯功能

*  蓝牙®连接

*  模块的蓝牙®芯片部分配置了陶瓷天线,确保信号良好

*  SKU611配置10个自由度传感器–Accel,陀螺仪,MAG,BAR。

*  模块供电电压:2.8 V至3.6V。

*  模块尺寸:57mm x 41mm x 3.8mm




六、优势

(1)SKU611给用户提供固件API接口(作为库提供),用于自定义用户代码

(2)SKU611配置板载Bluetooth®SMART,可连接手机/平板电脑/ PC

(3)模块提供SPI接口,UART接口和Bluetooth®API接口,可从外部设备访问SKU611固件

(4)此模块采用低功耗硬件设计和软件架构,可延长电池寿命




七、应用

(1)Follow Me自动跟随应用,无人机,机器人,AGV

(2)室内导航和实时位置定位

(3)运动,跟踪类应用
