UWB标签模块SKU609

UWB模块SKU609基于decawave高精度芯片方案,集成nRF52832主控蓝牙芯片和UWB芯片DW1000。可用于开发UWB定位标签,也可用于UWB双向测距。内嵌加速传感器,可以实现静止和运动状态下发包频率自动切换,并且配合客户使用情景提供各种低功耗模式设计。
尺寸:19.1 x 26.2 x 2.6mm
浏览次数:848
UWB标签模块SKU609

一、UWB标签模块SKU609简介


UWB标签模块SKU609基于decawave高精度芯片方案,集成nRF52832主控蓝牙芯片和UWB芯片DW1000。可用于开发UWB定位标签,也可用于UWB双向测距。内嵌加速传感器,可以实现静止和运动状态下发包频率自动切换,并且配合客户使用情景提供各种低功耗模式设计。




二、UWB模块特征

符合IEEE 802.15.4-2011 UWB标准

测距精度在10cm以内

6.8 Mbps数据速率

60米视距范围,最远可到150米

基于nRF52832主控蓝牙芯片

运动传感器:3轴加速度计

超低功耗:<15μA

供电电压:2.8 V-3.6 V

尺寸:19.1x 26.2x 2.6mm




三、UWB模块优势

加速产品设计和上市,降低产品开发成本

此UWB模块可无线更新

模块具备板载Bluetooth®SMART,可连接手机/平板电脑/ PC

模块提供SPI,UART和Bluetooth®API接口,便于从外部设备访问SKU609固件

深度优化模块的硬件设计和软件架构,大大降低模块的功耗,可延长配置电池使用寿命

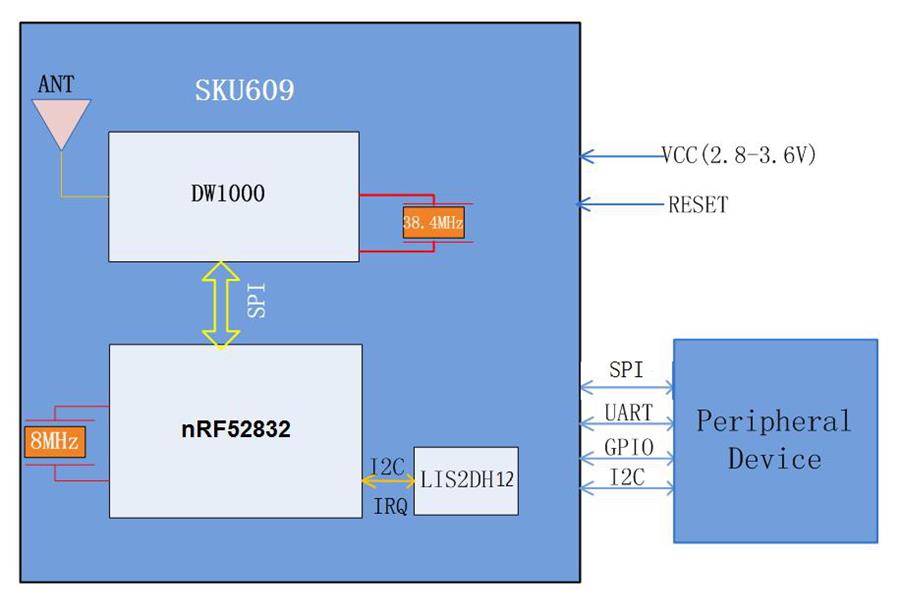

四、应用程序框图




五、此UWB模块常用于以下两种情况:

(1)UWB模块SKU609配合EVB开发板可做高精度测距使用;

(2)做UWB室内定位的定位标签



六、购买模块

亲可以在阿里巴巴(1688)搜索“微能信息”或者“95power”进入官方阿里店铺,使用淘宝账号登录即可购买

温馨提示:店铺标价仅供参考,实际价格以销售提供的报价单为准哦!



七、UWB模块选型

请点击以下产品图片,进入相应的模块详情页进行选型。



UWB模块SKU603


UWB模块SKU609


UWB模块SKU610


UWB模块SKU611(PDOA)


500米uwb测距模块SKU620
