UWB定位模组SKU610

UWB定位模组SKU610 集成了nRF52832和DW1000,内置加速度传感器,预留外置天线接口可适配不同的UWB天线。SKU610适用于远距离测距和UWB定位系统。该模块配合特殊天线可以应用于PDOA定位系统,实现角度定位功能。
尺寸:19mm x 23mm x 3.2mm(天线接头)
浏览次数:2128
UWB定位模组SKU610

一、UWB模块简介


        UWB定位模组SKU610是一款用于UWB定位系统的标签模块,集成了Nordic BLE处理器芯片nRF52832和Decawave的UWB收发器DW1000,内置加速度传感器,可实现运动、静止不同状态下的工作模式、定位频率的智能切换。SKU610集成了BLE处理器nRF52832的所有RF电路和2.4G陶瓷天线,使得UWB模块具有超低静态功耗,同时还具有BLE蓝牙功能。

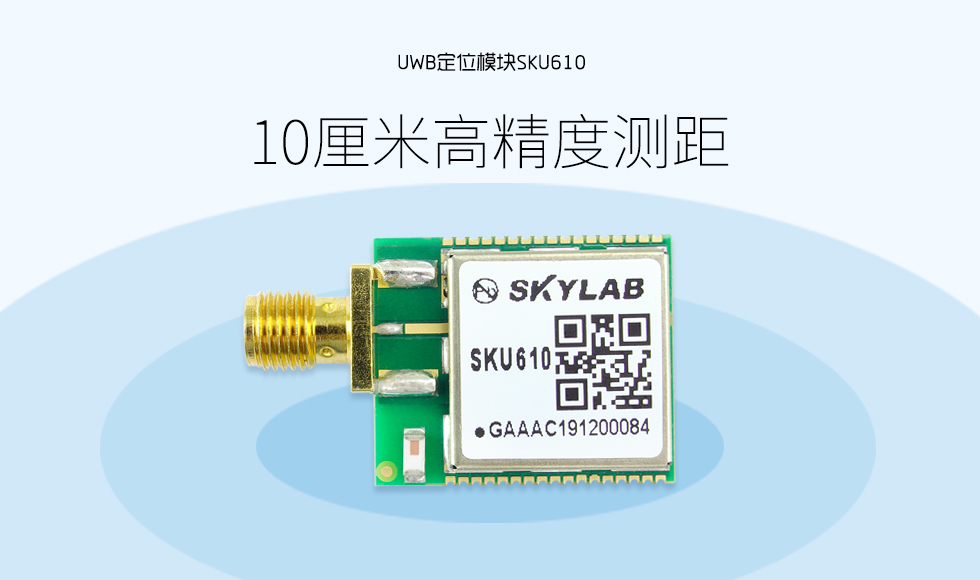

UWB定位模组SKU610 (2).jpg


        同时SKU610也是一款UWB测距模块,可用于精准的工业测距,支持TWR算法的双向测距,测距精度在10厘米以内。

        此外,UWB模块SKU610配置了一个外部天线连接器,带天线接口,可以帮助用户匹配不同的UWB天线以适应不同的使用环境。该UWB模块配合特殊天线可以应用于PDOA定位系统,实现角度定位功能。

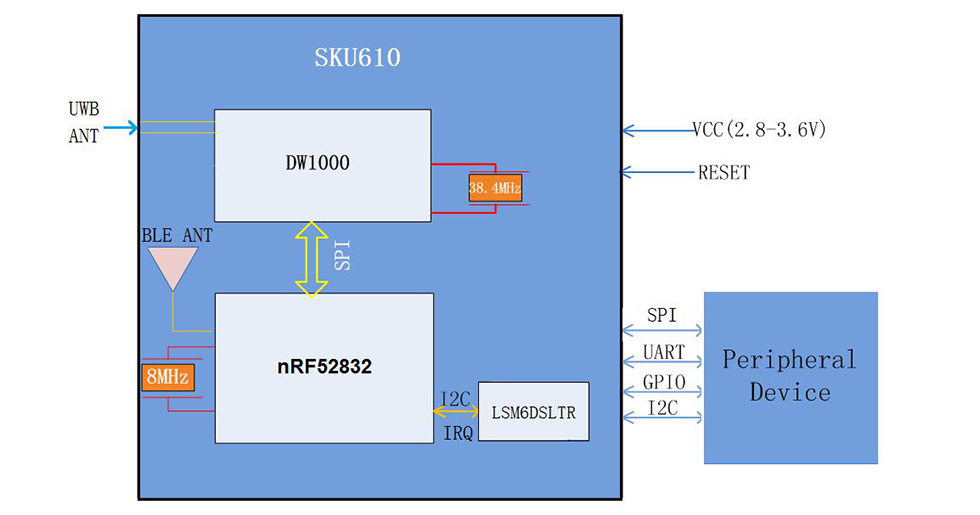

二、UWB模组SKU610应用程序框图:





三、UWB模组特征

*  模组拥有6.8 Mbps的数据传输速率

*  符合IEEE 802.15.4-2011 UWB标准

*  集成Nordic nRF52832低功耗蓝牙芯片

*  支持蓝牙®连接

*  模组有配置Bluetooth®芯片的陶瓷天线

*  运动传感器:SKU610配置了三轴加速度计

*  此UWB定位模组支持空中更新

*  UWB模组支持用户API到SKU610固件(作为库提供),可用于用户代码定制;

*  模组配置了从外部设备访问SKU610固件的SPI接口、UART接口和Bluetooth®API接口;

*  模组采用低功耗硬件设计和软件架构,可大大延长供电电池的使用寿命;

*  95power工程师专为此UWB模组的低功耗睡眠模式的功耗进行了优化,优化后的电流功耗<15μA;

*  供电电压:2.8V-3.6V

*  模组尺寸:19mm x 23mm x 3.2mm



四、模组功能

(1)TDOA系统定位包发送、指令接收

(2)PDOA系统定位包发送、指令接收

(3)TWR双向测距

(4)BLE通讯功能



五、模组配备的接口

(1)UWB模块具有多路串口和I2C通讯口

(2)多路nRF52832芯片的GPIO通用接口

(3)模组还具有多路ADC采集口

(4)BLE通讯接口



六、应用

(1)医疗保健(定位资产、患者和员工)

(2)工业(资产跟踪、工厂自动化)

(3)零售(安全、导航、客户分析)

(4)消费者(互联家庭、体育分析)




七、芯片参考资料下载

DW1000芯片使用手册




八、UWB模块选型

点击以下产品图片,进入相应的uwb模块详情页进行选型。



UWB模块SKU603


UWB模块SKU609


UWB模块SKU610


UWB模块SKU611(PDOA)


500米uwb测距模块SKU620
