UWB定位/测距工卡标签VDU1501R(300米TWR测距)

UWB定位工卡标签,UWB测距标签,支持300米远距离TWR测距,集成DW1000和nRF52832,支持TWR/TDOA定位算法,定位精度10-30厘米。选配:RFID(可选),NFC(可选)。配有SOS求救告警按键,IP66级防水,配挂带。应用:TDOA-uwb定位、电子围栏、TWR双向测距、人员定位管理、人员社交距离检测。
尺寸:85mm * 54mm * 7.5mm
浏览次数:2085
UWB定位/测距工卡标签VDU1501R(300米TWR测距)


一、UWB定位/测距工卡标签

VDU1501R是一款支持300米远距离TWR双向测距的收发增强型UWB定位标签,同时也是一款接收和发送增强型的UWB测距标签,内置高增益的PA和LNA。VDU1501R基于DW1000芯片方案开发,支持TWR双向测距定位,定位精度在10厘米-30厘米范围内。






二、特征

*  VDU1501R的主控芯片是ble蓝牙芯片nRF52832,可以实现低功耗待机、定位包的收发控制。

*  射频芯片是DW1000,发送或者接收UWB的TDOA/TWR数据包,进而在UWB基站的解析下,实现对佩戴UWB工卡标签的人员进行高精度测距或定位。

*  工卡标签内置加速度传感器,智能切换人员运动状态和静止状态时的定位频率,可以实现更低的功耗控制。

*  工卡标签配有SOS按键,可实现紧急求救功能,用于安全监护场合如敬老院、公检法等场所的人员定位和监护。

*  工卡标签内置马达,

(1)配合UWB基站可实现电子围栏,靠近或者进入设定区域实现安全告警功能;

(2)实现人员社交距离检测告警功能;

(3)也可用于发送紧急撤离信息,从而实现智慧工厂、工地的工人位置安全监控等。

*  工卡标签的外壳使用白色圆角设计,采用超声压合技术,按键采用FPC按键3M胶贴方式,完美实现IP66级别的防水。

*  工卡标签配置了一条白色挂带,方便人员佩戴。





三、应用

此uwb定位标签常用来做高精度人员定位管理使用,常见场景有以下两类:

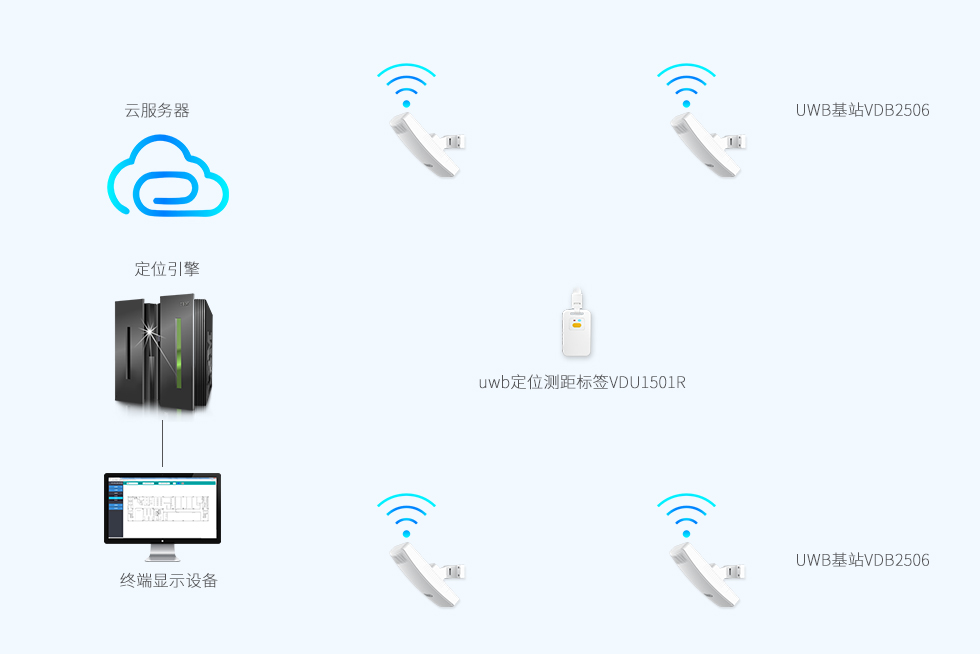

(1)VDU1501R用来做高精度UWB定位,如下图所示;

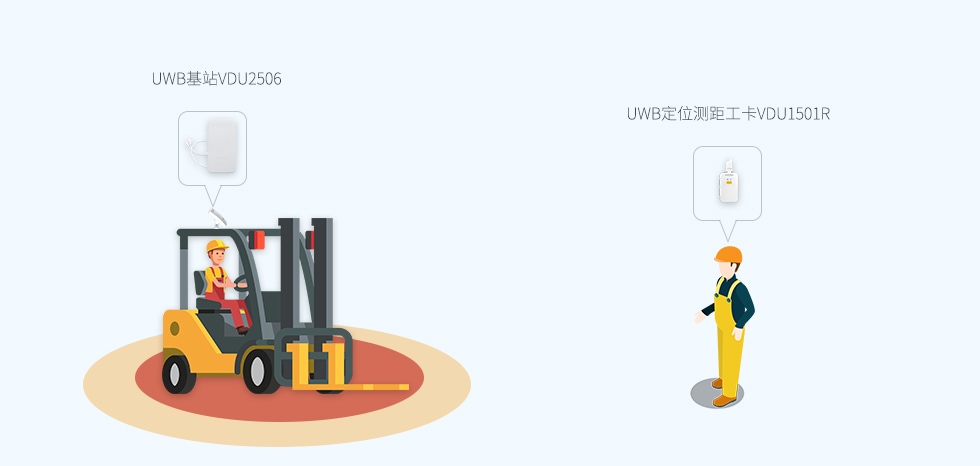

(2) VDU1501R做高精度TWR双向测距,使用VDU1501R和uwb基站VDU2506进行双向测距,可实现人员和车辆的防撞预警。






四、基本参数

  基本工作参数
  运动刷新频率  1Hz
  静止刷新频率  0.33Hz
  功耗  待机: 20uA
  发射功率: 150mA
  接收功率: 50mA
  定位和测距精度  CEP90:30厘米
  一次充电使用时间  2周(14天)@1Hz
  定位距离  TWR测距:>300米(最大发射功率)
  电池容量  550mAh
  温度  工作温度:-20~80℃
  储存温度:-20~40℃(<3个月)
  产品尺寸  85mm * 54mm * 7.5mm(±1mm)
  UWB定位参数
  频率范围  默认3.9936±0.25GHz(带PA/LNA)
  支持ch1-5所有通道(不带PA)
  协议标准  IEEE 802.15.4-2011 UWB
  BLE 参数  默认开机只打开30s
  存储 RAM and ROM  512 kB flash/64 kB RAM
  256 kB flash/32 kB RAM
  蓝牙协议  支持BLE蓝牙5.0(No Longrange)
  频率  2400MHz--2483.5MHz
  充电适配器参数
  输入  AC 100~240V 50/60Hz 0.35A
  输出  DC 5V/1A
  可选功能
  NFC
  可选
  RFID  可选






五、标签出货清单

名称型号数量
uwb定位工卡标签VDU1501R1
5V1A电源适配器A906-050100W-C1

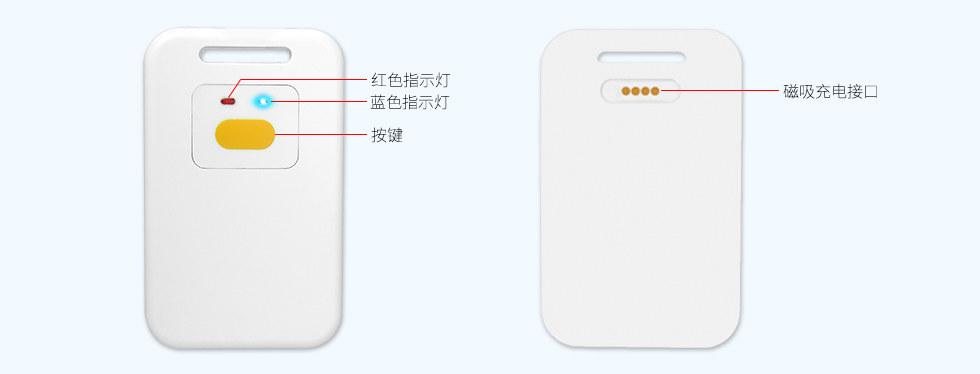

六、UWB定位标签使用说明




(1)开机

长按按键,直到红色灯亮起或者马达振动,松开按键,红灯会持续亮3s后熄灭,表示开机成功,红色指示灯进入呼吸灯模式,每8s闪一次。充电时工卡会重启并处于开机状态。

(2)SOS

工卡开机成功后,长按按键3s就会触发一次紧急呼救,此时蓝色灯亮起,代表SOS触发成功。

(3)关机

开机后,连续按4下按键,每次间隔在1s以内,最后一下长按3s以上再松开,红灯常亮后灭掉表示关机成功。

(4)充电

将配套的5V直流充电适配器接入市电100~240V交流电,另外一端通过磁力对准充电接口座吸住。红灯开始闪烁,当充满时候红灯长亮。移除充电器后,红灯熄灭,UWB工卡标签会处于关机状态。

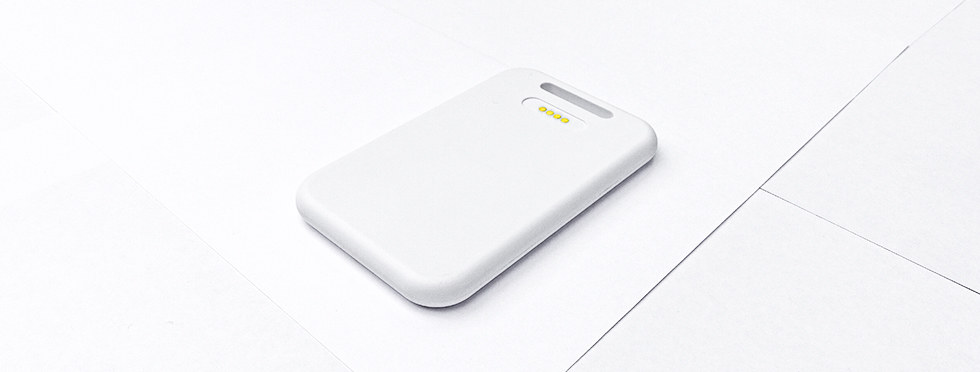

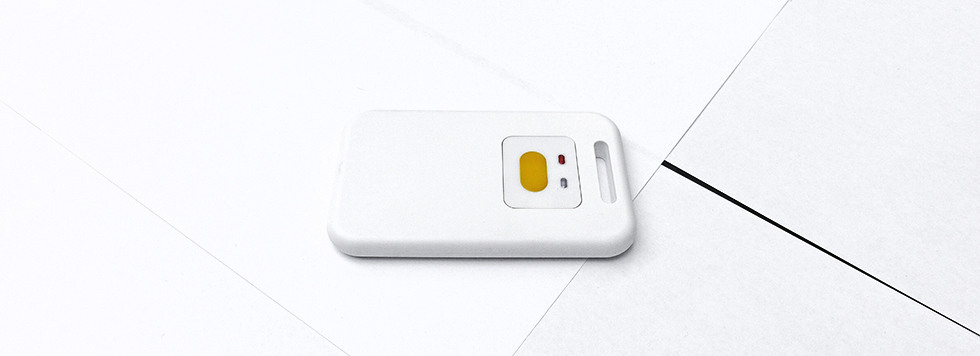

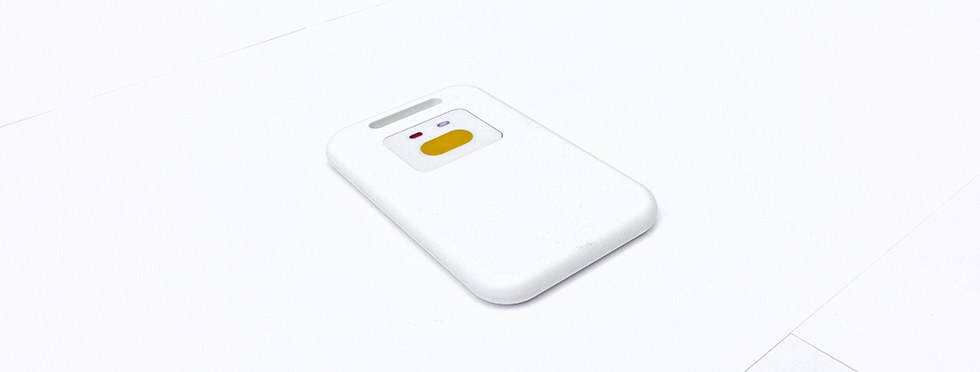

七、产品实拍


UWB定位工卡标签VDU1507 (2).jpg




UWB定位工卡标签VDU1507 (1).jpg




八、怎么购买UWB定位工卡标签?

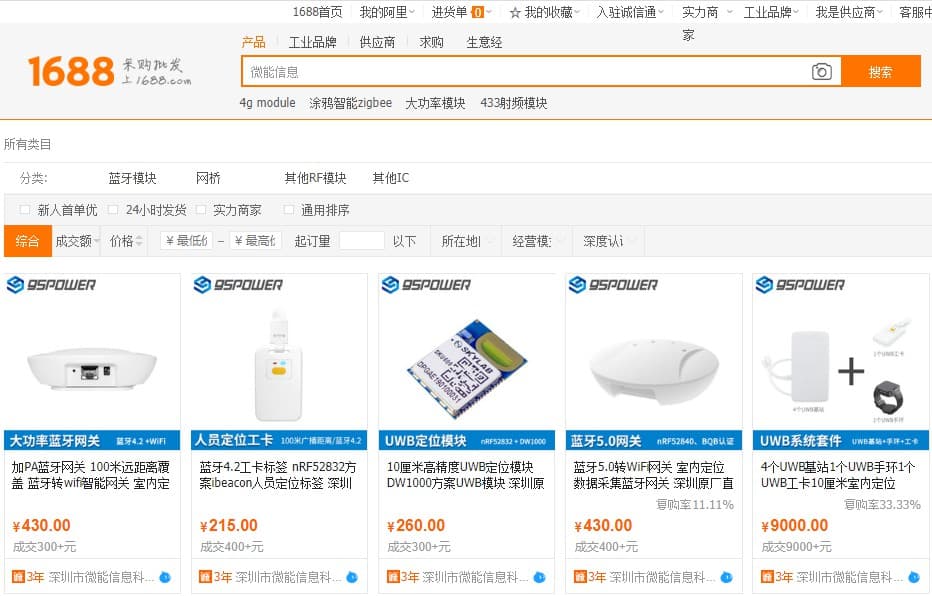

亲可以在阿里巴巴(1688)平台搜索“微能信息”,进入微能信息阿里店铺,在店铺内搜索“VDU1501R”或者在目录“UWB标签”查找,即可找到UWB定位工卡标签VDU1501R,进行购买。




提示:店铺标价仅供参考,实际报价以销售提供的正式报价单为准哦。

说明:微能信息支持出货无丝印/无LOGO的UWB定位工牌;也支持定制带LOGO、丝印、图案的UWB工牌。




九、UWB定位标签选型

下图是微能信息已推出的UWB定位标签,包括两种UWB定位工卡标签、一种UWB定位手表(系列,分防拆和不防拆、带屏幕和不带屏幕多种)、一种UWB资产定位标签。



UWB工卡标签VDU1501R


UWB定位工卡标签VDU1501


UWB定位资产标签VDU1503


UWB定位手表VDU1502



UWB定位标签供应商,深圳市微能信息科技有限公司,网站:http://www.95power.com.cn
