UWB天线HDX-UWB(防爆玻璃钢)

uwb天线,玻璃钢防爆材质,可适配基于DW1000方案开发的uwb定位基站,uwb定位标签。
尺寸:Ф20×160mm
浏览次数:
UWB天线HDX-UWB(防爆玻璃钢)

一、UWB防爆天线

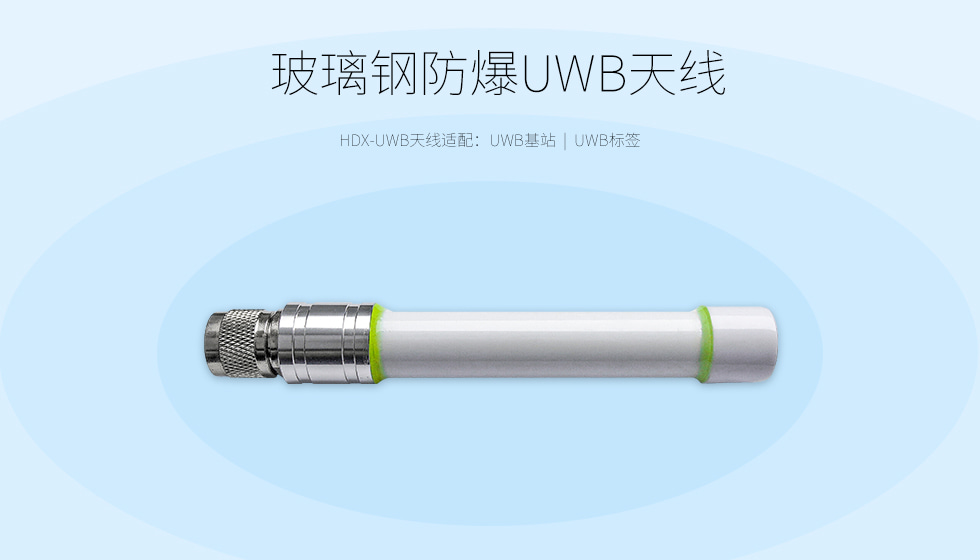

UWB天线HDX-UWB是深圳市微能信息科技有限公司推出的一款玻璃钢UWB防爆天线。此款防爆uwb天线可以集成到基于DW1000方案开发的UWB标签或者uwb基站中。与深圳市微能信息科技有限公司提供的DW1000方案UWB收发器配合使用。外观如下图所示,








二、应用

(1)HDX-UWB天线集成到UWB标签上,作为uwb标签的天线使用。

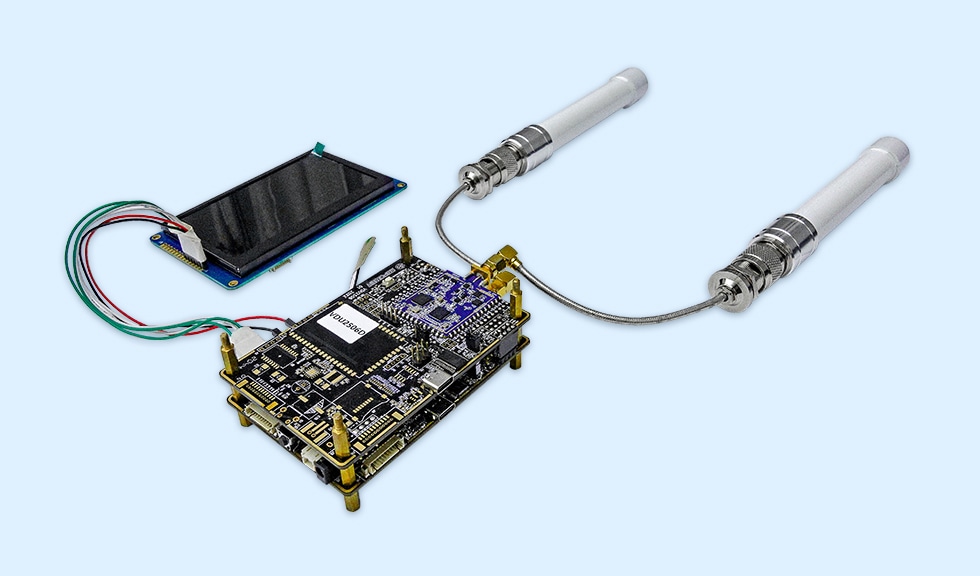

(2)HDX-UWB天线集成到UWB基站上,作为uwb基站的天线使用,如下图所示,HDX-UWB天线集成到UWB定位双基站VDU2506D上使用;








三、结构尺寸

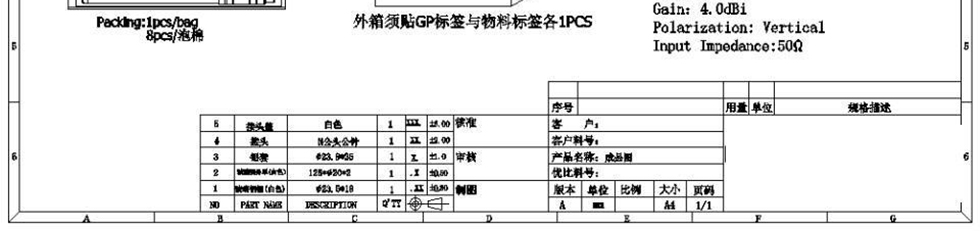

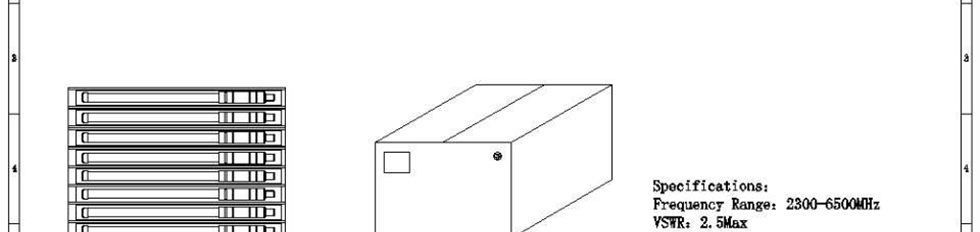

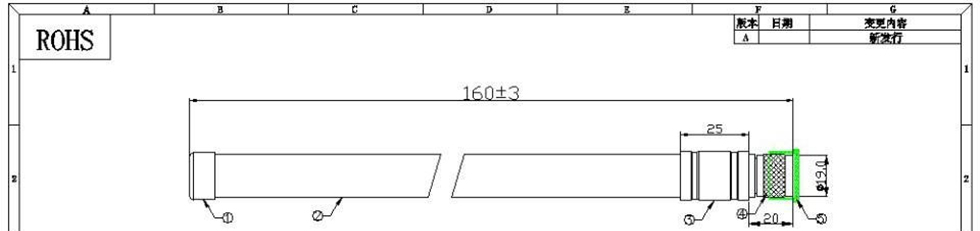

HDX-UWB天线的尺寸如图所示,方便设计参考。












四、UWB天线参数


技术指标
频率范围2300-6500MHz
驻波比≤2.5
增益4.0dBi
水平波瓣宽度360°
垂直波瓣宽度55°
极化方式垂直
输入阻抗50Ω
最大功率50W
雷电保护直流接地
机械指标
接口形式N 型公头
天线尺寸Ф20×160mm
天线重量0.11kg
天线罩材料玻璃钢
天线罩颜色白色
工作温度-40°c~60°c
极限风速60m/s
安装方式配合吸盘等安装座使用







五、UWB天线测试效果

以下几张图是深圳市微能信息科技有限公司的研发工程师给出的HDX-UWB天线的性能实测效果图,显示了HDX-UWB天线的性能优势。


(一)网络分析仪测试报告





(二)暗室2D、3D辐射图(整机数据)


1,UWB天线HDX-UWB的效率及增益如下表所示,

频率(MHz)效率(%)增益/dB
240091.622.42
250083.182.6
270069.981.22
360072.612.08
490086.74.44
550081.12.88
580080.352.11
600090.162.94

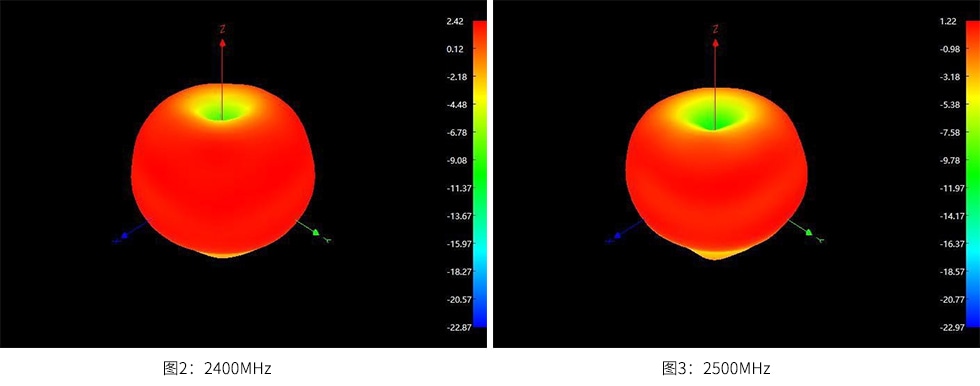

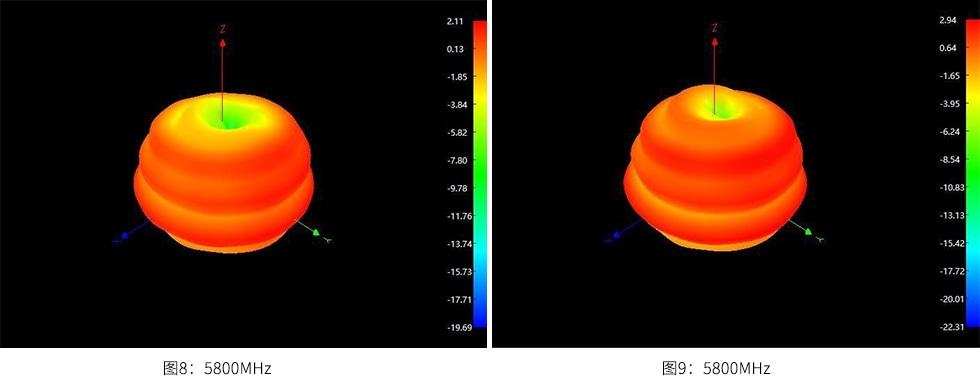

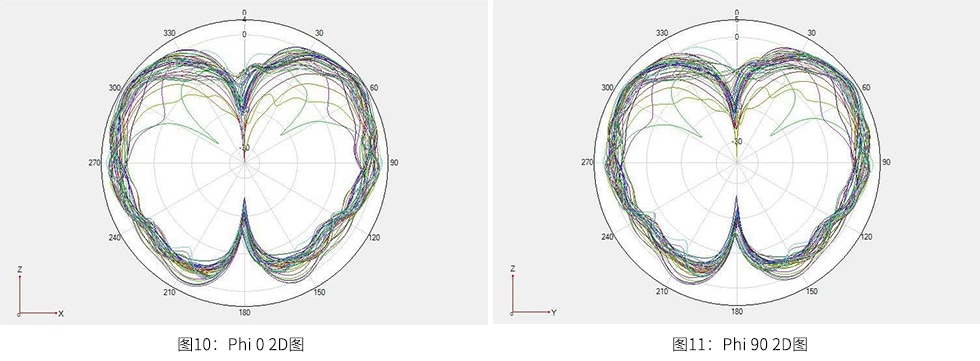

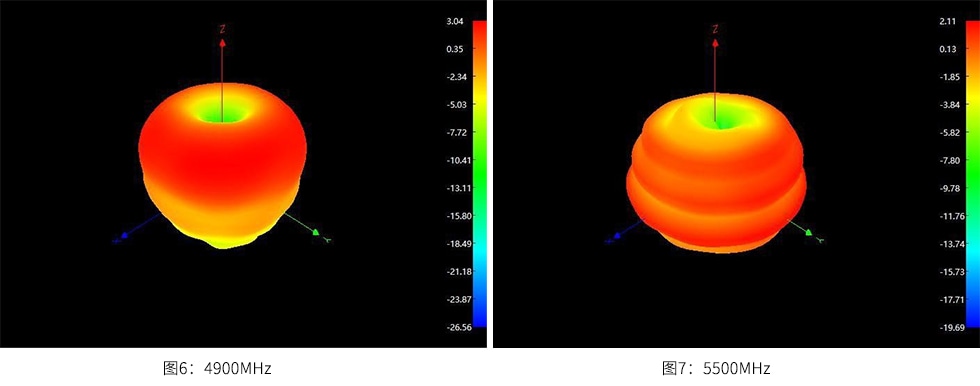

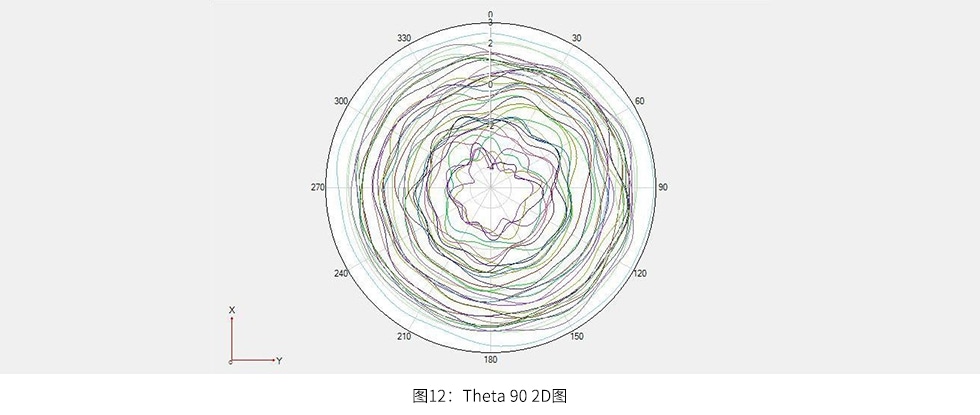

2,UWB天线HDX-UWB在不同的频率下的2D/3D场型图如下,









UWB天线、UWB防爆天线供应商,深圳市微能信息科技有限公司,网站:www.95power.com.cn
