uwb定位系统,蓝牙定位系统

uwb工控机/服务器

uwb定位工控机/服务器VDI-35

uwb定位引擎工控机/服务器VDI-35用于搭建uwb定位系统,解算uwb标签的广播信息,做高精度uwb定位,可用于人员定位、物资物品定位,资产定位,AGV小车定位等,定位精度高达10~30厘米。已安装Ubuntu系统,RTLS定位引擎软件。
尺寸:136*128*39mm
浏览次数:300
uwb定位工控机/服务器VDI-35

uwb定位引擎工控机/服务器介绍



VDI-35是微能信息科技推出的一款uwb定位引擎工控机/服务器,用于搭建uwb定位系统,做高精度uwb定位,可用于人员定位、物资物品定位,资产定位,AGV小车定位等,定位精度高达10厘米~30厘米。

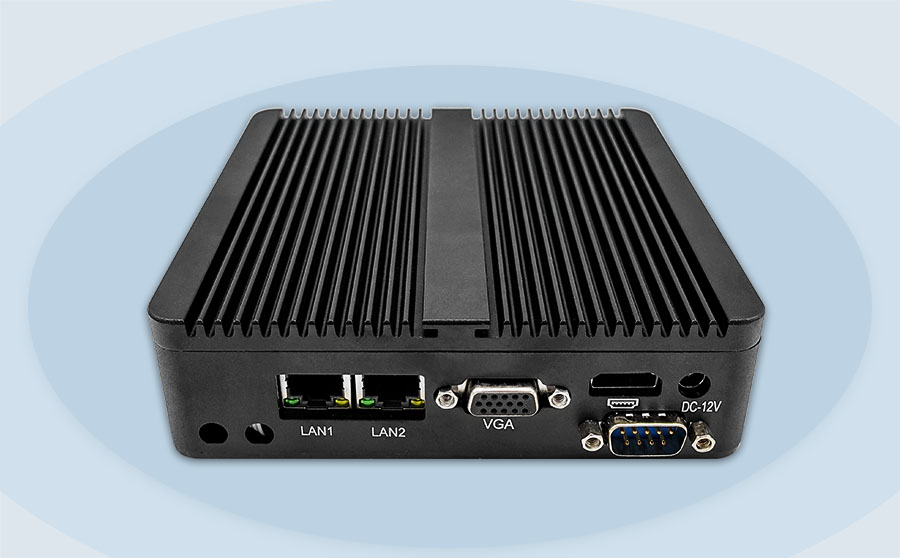

此uwb定位工控机/服务器外观如下图所示,已内置安装了Ubuntu系统,RTLS定位引擎软件已配置开机自启动。在定位区域安装部署uwb基站后,服务器开机即可使用uwb定位系统,配置uwb基站,uwb标签。





uwb定位工控机/服务器VDI-35负责定位数据的处理、解算和本地存储,并管理uwb定位基站的回传链路。通过以太网口实现云端部署或本地化部署。



VDI-35拥有丰富的I/O接口,高度灵活性以及支持mini-PCle拓展,还具有适应宽温、强固机构的特性。








软件



(1)uwb定位引擎算法

(2)RTLS定位引擎软件







功能



在PC端使用Chrome / Microsoft edge等浏览器可直接访问Web端uwb定位系统。







特征




*  RTLS定位引擎预部署,简化uwb定位平台操作配置;

*  uwb定位引擎云端部署或本地化部署;

*  接口丰富,方便拓展功能;

*  支持外接键盘鼠标、显示屏,进行调试;

*  支持1*MINI-PCIE插槽,可扩展WIFI功能;

*  超紧凑迷你无风扇低功耗设计;

*  VGA+HDMI显示,支持同步异步双线显示;








应用架构

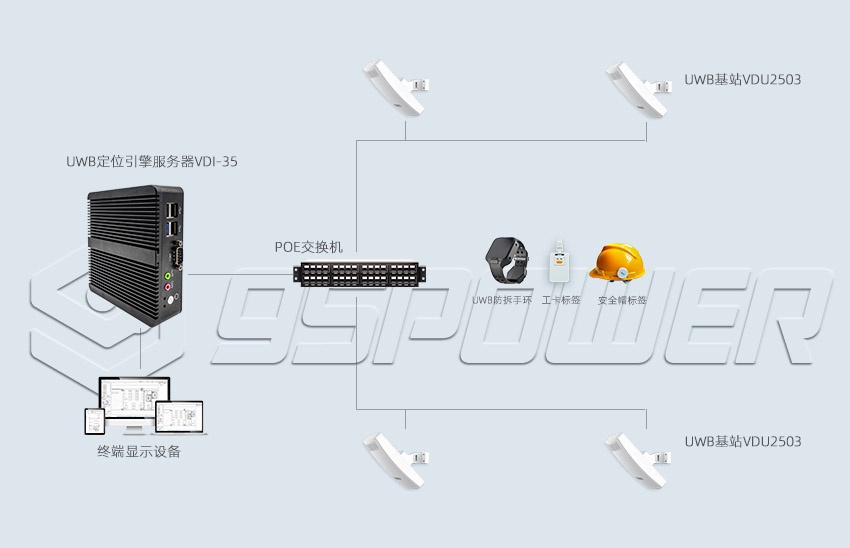

uwb定位工控机/服务器VDI-35集成RTLS定位引擎+uwb定位管理平台,配合uwb基站uwb标签用于搭建uwb定位系统。定位应用架构如下图所示。







应用场景




用在智慧工厂、仓库、养老院、医院、展厅展馆、博物馆等定位场景,配合uwb基站,uwb标签,快速搭建uwb定位系统。

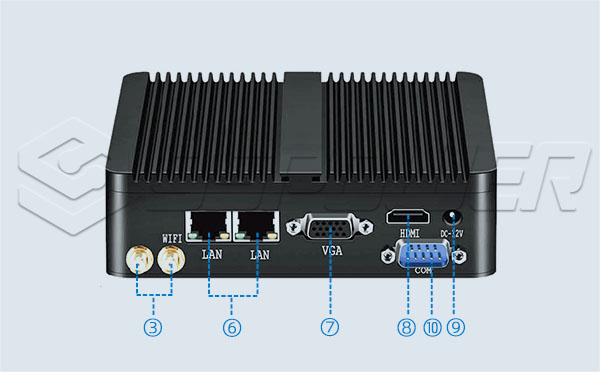

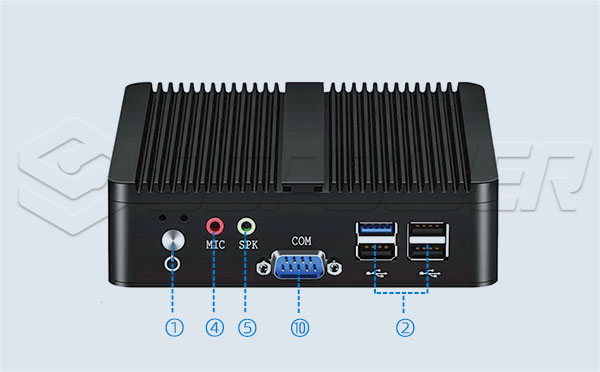

外部接口







 序号

 名称

 说明

 1

 开关按键

 启动或者关闭电脑按钮

 2

 usb接口

 连接USB设备,例如U盘,USB键鼠等

 3

 WiFi天线

 用于WiFi信号传输(部分型号不支持)

 4

 耳机接口

 连接3.5MM耳机

 5

 麦克风接口

 连接3.5MM麦克风

 6

 RJ45接口

 将计算机通过网线连接至以太网络

 7

 VGA接口

 连接显示器

 8

 HDMI接口

 连接显示器

 9

 电源接口

 连接电源适配器

 10

 RS232串口

 用来连接外部RS232设备






参数



 项目

 特征

 描述

 处理器

 CPU

 Intel Celeron Processor J1900(2.0GHz)

 核心/线程数

 四核四线程

 内存

 技术架构

 单通道SODIMM 插槽,支持DDR3L1066

 最大容量

 8GB

 插槽

 SODIMM

 显示

 VGA

 最大支持分辨率2650*1600@60Hz

 HDMI

 最大支持分辨率1920x1200@60Hz

 双显

 VGA+HDM 支持同步异步显 示

 以太网

 LAN1

 10/100/1000/ Mbps Realtek 8111F 支持网络唤醒

 LAN2

 10/100/1000/ Mbps Realtek 8111F 支持网络唤醒

 音频

 主系统

 采用 Realtek ALC662 音频控制芯片,支持双声道,立体声,Line out

 I/O接口

 USB

 1*USB3.0 3xUSB2.0

 串口

 2xRS232

 拓展

 Mini-PCIE

 1* 半高尺寸 Mini PCIE

 缓存

 HDD

 支持 SATA 2.5”HDD (最高数据转换速率SATA 2.0)

 SSD

 1x全高尺寸 mSATA socket

 软件

 OS

 Windows7/ Windows8 / Windows10

 Linux

 Ubuntu/ LINUX/ CENTOS

 电源

 电源类型

 DC-IN 5.5*2.5

 输入电压

 12V

 最小电源输入

 3A

 电源适配器

 DC12V3A/36W(ACTODC100-240V)

 功耗

 CPU

 10W

 物理特性

 结构

 铝制外壳

 安装方式

 VESA/壁挂式/桌面式

 尺寸

 136*128*39mm

 重量

 1KG

 颜色

 黑色/ Black

 环境

 工作温度

 -20℃~+65℃

 储存温度

 -20℃~+75℃

 工作湿度

 5%-95%相对湿度,无凝结

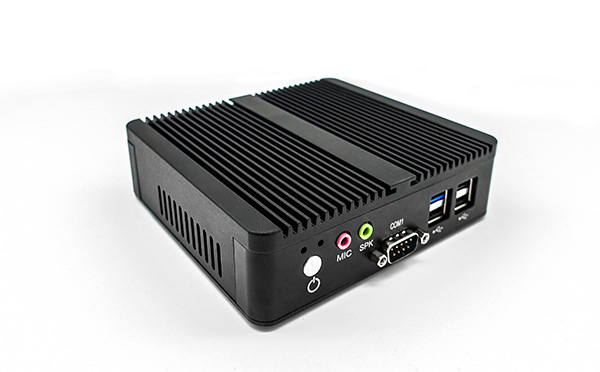

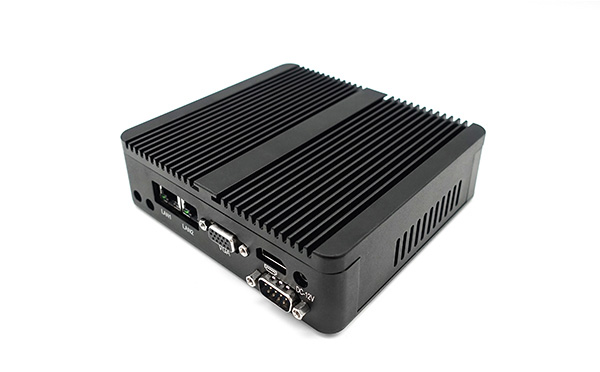

uwb定位工控机/服务器图片








uwb定位工控机/服务器选型



型号CPU内存存储显示USBCOMLAN电源
VDI-35-001Intel Celeron
Processor J1800
双核(2.41GHz)
1*DDR3L1066/
1333/1600MHz
SODIMM
MAX 8G
1*2.5DHH
1*mSATA
1*VGA
1*HDMI
422DC
12V,3A
VDI-35-002Intel Celeron
Processor J1900
四核(2.0GHz)
422DC
12V,3A
VDI-35-003Intel Celeron
Processor N2815
双核(1.86GHz)
422DC
12V,3A
VDI-35-004Intel Celeron
Processor N2930
四核(1.83GHz)
422DC
12V,3A
VDI-35-005Intel Celeron
Processor J2900
四核(2.41GHz)
422DC
12V,3A




uwb定位系统厂家,深圳市微能信息科技有限公司,网址:www.95power.com.cn
