Beacon信标温湿度传感器VDB1618(默认设置续航5年)

Beacon蓝牙信标,集成温湿度传感器,集成加速度传感器。基于Nordic BLE 4.2蓝牙芯片开发,默认参数电池续航5年以上,蓝牙广播覆盖100米,支持手机app配置参数,兼容iBeacon模式和Eddystone模式,可做蓝牙定位基站,用于蓝牙室内定位系统,反向寻车,巡更巡检,温湿度数据采集,加速度数据采集,考勤打卡等。
尺寸:52 * 23(±0.3)mm
浏览次数:273
Beacon信标温湿度传感器VDB1618(默认设置续航5年)

Beacon VDB1618是深圳市微能信息科技有限公司开发的一款集成加速度传感器、温湿度传感器的蓝牙信标,也是一款温湿度传感器,外观如下图所示。VDB1618基于Nordic BLE蓝牙4.2芯片研发,集成三轴加速度传感器和温湿度传感器,可实现运动状态,环境温湿度数据的广播和采集。

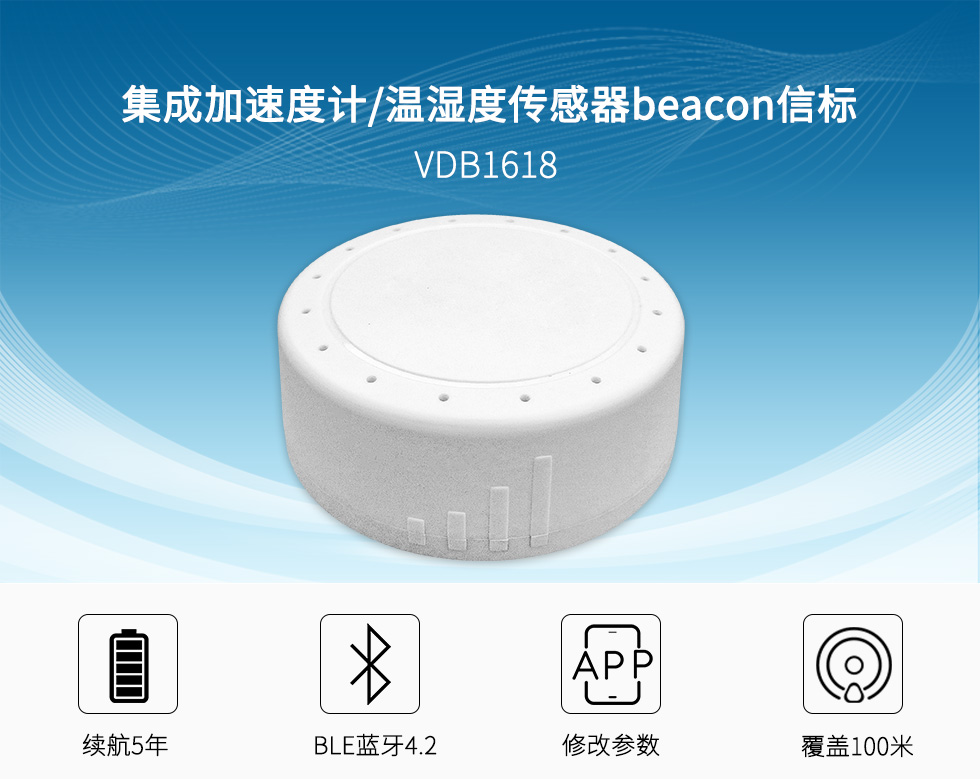

集成加速计和温湿度传感器beacon信标VDB1618



通常情况下,VDB1618作为一款从机beacon设备,会采集周围环境中的温度数据、湿度数据,或者加速度数据,将数据转变成对应的数字信号,按照设置的广播间隔广播出来。然后通过微能信息的蓝牙网关,将温度信息、湿度信息,或者加速度信息上行传输到物联网云管理平台,从而实现24小时不间断地对多个节点进行联网监测和管理。



蓝牙信标VDB1618使用BLE低功耗蓝牙广播的方式,在第37、38、39三个信道上连续发送无定向性的广播包。其广播内容可由我司研发团队开发的手机APP读取,包括UUID、Major、Minor、RSSI等信息,VDB1618的内部参数也可以通过手机app修改。








Beacon VDB1618电池使用时间

电池待机方面,蓝牙信标VDB1618内部由2节ER14250电池供电,电池续航时间与VDB1618广播参数有关。按照默认的参数设置(发射功率0dBm,广播间隔500ms),VDB1618的电池可以使用5年以上,beacon广播范围可达到50米。



发射功率(dBm)广播距离(米)广播间隔(ms)待机年数(年)
4dBm70米100ms0.7年
400ms2.9年
500ms3.6年
1000ms7年
0dBm(默认设置)50米(默认设置)100ms1.1年
400ms4.3年
500ms(默认设置)5.4年(默认设置)
1000ms10年
-4dBm35米100ms1.5年
400ms5.7年
500ms7年
1000ms13年



注:以上数据可能因环境不同而有所改变,且未计入电池损耗,仅供参考。








Beacon特征


*  BLE低功耗蓝牙4.2

*  加速度数据采集

*  环境温湿度数据采集

*  具有Beacon蓝牙信标的所有特征

*  有配套手机APP可灵活配置beacon的参数

*  兼容iBeacon和Eddystone两种工作模式,可通过手机app切换

*  两种固定方式:3M胶粘贴到平整的墙面、天花板等场合/磁吸式安装

*  空旷环境下,广播范围最大可达100米

*  体积小、重量轻、造型美观

*  符合FCC,CE,RoHS(无铅)认证








VDB1618的应用

*  蓝牙beacon VDB1618用来做数据采集或信息推送,采集温度数据、湿度数据,或者自身的加速度数据,上报物联网云平台。应用如下图所示;

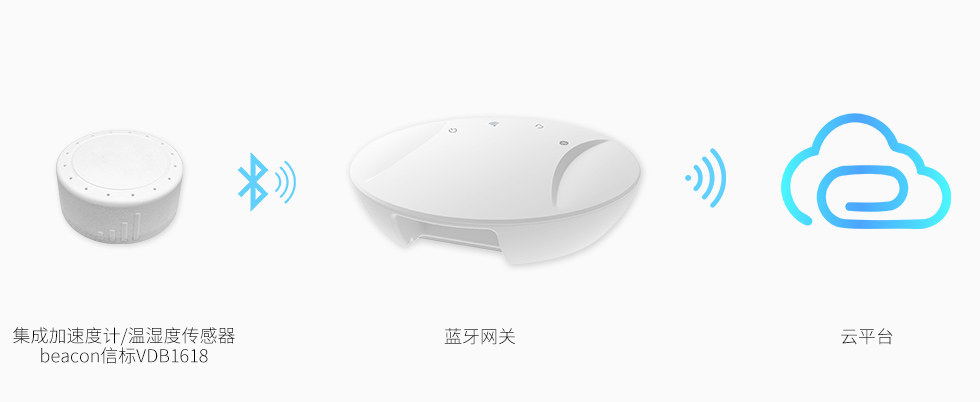

温湿度传感器VDB1618通过蓝牙网关上传数据到云平台



*  VDB1618也是一款蓝牙定位基站,可用在室内定位系统中,比如用在蓝牙定位导航系统中,场景包括做定位导航、反向寻车,巡更巡检等。应用如下图所示;

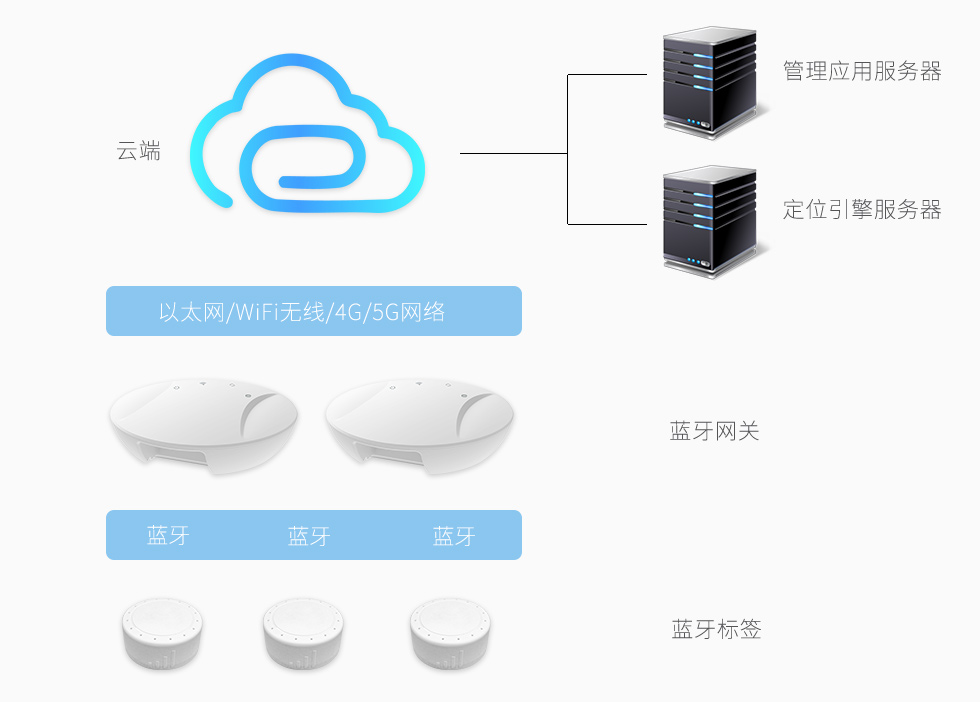

VDB1618做蓝牙定位标签用于蓝牙定位系统



*  蓝牙beacon VDB1618还可以用来做身份识别,考勤打卡。








蓝牙信标参数



  硬件特性
  型号  VDB1618
  天线类型  PCB板载天线
  电池  ER14250(2 * 1200mAh)
  标称电压  3.6V
  尺寸(D×H)   52.0 * 23.2(±0.3)mm
  无线功能
  无线标准  蓝牙®4.2
  频率范围  2400MHz——-2483.5MHz
  数据速率  250kbps/1Mbps/2Mbps
  调制技术   GFSK调制
  无线安全  AES
  传输功率  -20~+4dBm 可调,步长4 dB
  灵敏度  -93dBm at 1Mbps BLE
  工作模式  从机模式
  传感器参数
  加速度传感器  3轴,±2g/4g/8g/16g 四档可调
  湿度传感器  0%RH~100%RH(±%2RH)
  温度传感器  -20℃~70℃(±0.2℃)
  工作环境
  工作温度  -40℃~ 85℃
  储存温度  -40℃~ 85℃
  工作湿度  10%~90%不凝结
  储存湿度  5%~90%不凝结



注:VDB1608集成的加速度传感器默认工作在中断模式(运动后就会给出中断),最后一次运动10s后认为进入静止状态;温湿度传感器采样频率默认每分钟采样一次。








手机app修改beacon参数

通过配套的蓝牙Beacon手机app(95POWER_xbeacon)扫描连接VDB1618,然后在app端修改配置VDB1618的内部参数,支持苹果iBeacon和谷歌Eddystone两种工作模式。具体配置方法详情可下载本页面的VDB1618规格书查看。








出货清单



设备名称型号数量备注
蓝牙信标VDB16151个
电池ER142502个默认安装在VDB1615内部








iBeacon信标基站选型

请点击以下蓝牙信标产品名称,进入相应的beacon蓝牙信标详情页进行选型。



蓝牙5.0信标VDB05(默认设置待机5年)



国产方案蓝牙5.0信标VDB01



蓝牙4.2 beacon(防水型)VG05



蓝牙4.2定位信标VDB1615



带温湿度传感器和加速度计的

ibeacon VDB1611


蓝牙4.0 beacon(防水型)VG02



蓝牙4.0 beacon VG01



蓝牙5.0 beacon VDB1617







Beacon蓝牙信标供应商,深圳市微能信息科技有限公司,官网:http://www.95power.com.cn
