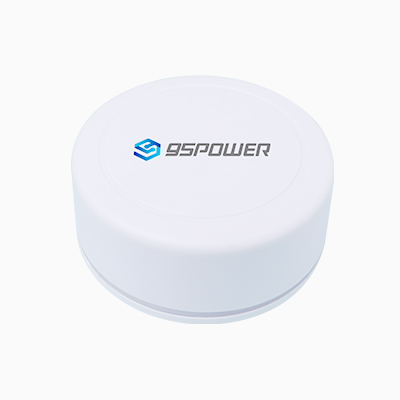

蓝牙定位信标ble4.2 iBeacon VG05

iBeacon VG05是蓝牙4.2信标设备,用于蓝牙定位,基于BLE协议以低功耗广播数据。 通常情况下,它会被放置在某个地方,不断向周围环境广播蓝牙数据,如UUID,Major,Minor,RSSI等,VG05在广播模式下无法连接,VG05广播的数据按规定的格式排列。
尺寸:52.1 * 23.1(±0.3)mm
浏览次数:1043
蓝牙定位信标ble4.2 iBeacon VG05

一、iBeacon VG05介绍


iBeacon VG05是一款拥有IP67级防尘放水的蓝牙4.2信标设备,基于BLE协议来广播蓝牙数据。 通常将信标VG05固定在墙上/天花板等固定的地方,以一定的时间间隔不断向周围传播自身的蓝牙数据包,如UUID,Major,Minor,RSSI等。VG05通常作蓝牙从机设备,工作在广播模式下。VG05常用于室内定位系统中做蓝牙基站使用,尤其是主动式蓝牙定位导航方案或者蓝牙5.0定位系统中。

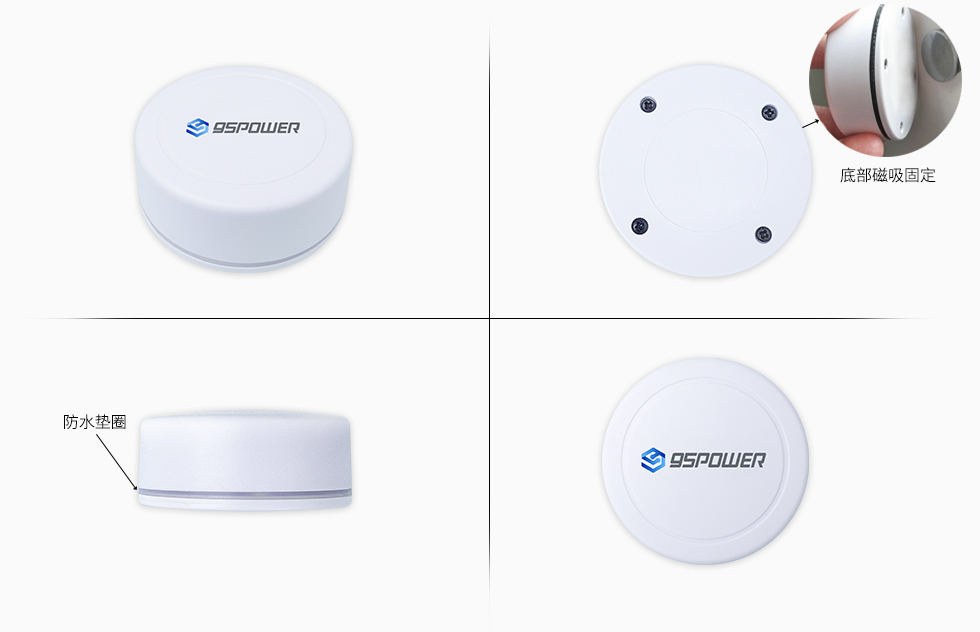

iBeacon VG05.jpg



二、VG05内部模块

ibeacon VG05基于Nordic nRF52810蓝牙芯片研发。由2节ER14250电池供电,电池寿命与beacon信标内部的参数设置有关。按默认设置的情况下,电池可以使用3年以上。此外,VG05内部的PCB板上留有烧录口和一对UART串口。



三、iBeacon VG05特征:

*  iBeacon拥有超低功耗设计,默认广播间隔500ms一次,电池寿命可达3年以上;

*  VG05配有防水硅胶垫圈,拥有IP67级防尘放水,可用在室外,无惧恶劣的工作环境;

*  VG05底壳内部配有磁吸式圆铁片,易于快速安装,可吸附在铁质的墙体、柱体上;

*  兼容ibeacon(苹果)/Eddystone(谷歌)广播协议,可以使用手机app设置ibeacon模式和Eddystone;

*  广播信号覆盖范围可达100米;

*  iBeacon VG05支持手机app灵活设置内部参数,包括Major,Minor

*  小巧轻便,外形美观;

*  符合RoHS认证标准(无铅)、FCC、CE认证;




四、iBeacon VG05应用

iBeacon VG05常用于以下4大场合:

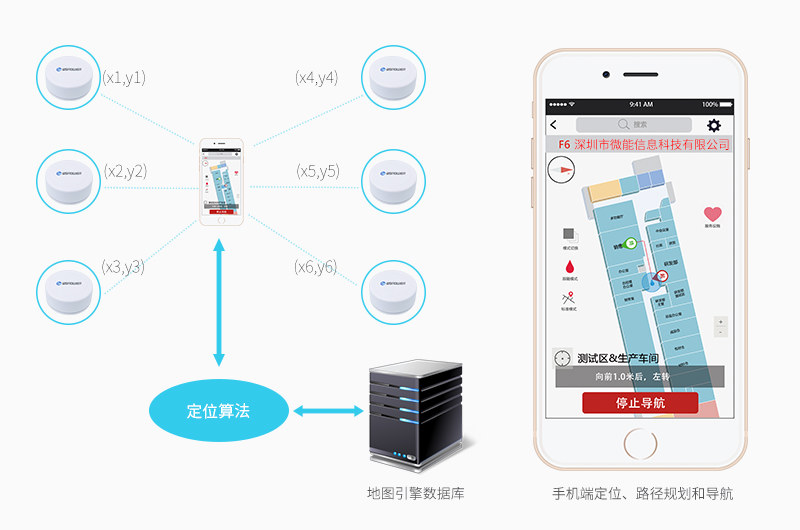

1,VG05作蓝牙基站用在室内定位系统中,比如用在蓝牙定位导航系统中,如下图所示



2,VG05用在考勤签到系统中,作考勤打卡使用,如下图所示



3,VG05用来做基于地理位置信息的近场信息推送,比如用在商场,基于手机app给用户手机推送商品优惠券。

ibeacon VG05做近场信息推送.jpg

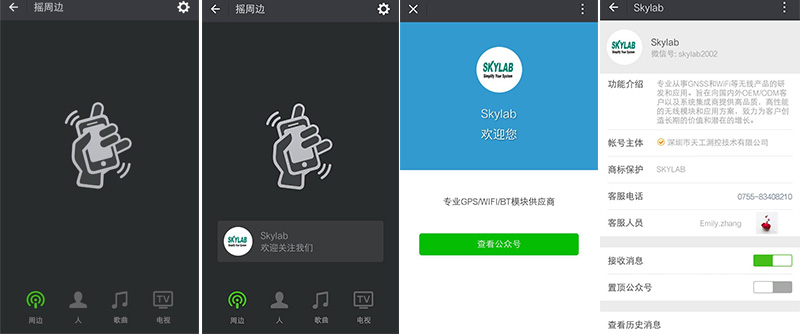

4,VG05结合微信摇一摇·周边做一些互动类的应用,比如摇投票、摇红包等。





五、iBeacon VG05参数表

(1)ibeacon VG05的产品参数

硬件功能参数
型号VG05
天线类型PCB板载天线
电池ER14250,2*1200mAh
电压3.6V
尺寸(D×H)52.1 * 23.1(±0.3)mm
无线功能
无线标准蓝牙®4.2
频率范围2400MHz --- 2483.5MHz
数据速率250kbps/1Mbps/2Mbps
调制技术GFSK调制
无线安全AES硬件加密
发射功率发射功率从-20至+4dBm可调节,步长为4dBm
灵敏度-93dBm,1 Mbps BLE
工作模式蓝牙从机设备
其他环境
工作温度-40℃~85℃
储存温度-40℃~85℃
工作湿度10%~90%无冷凝
储存湿度5%~90%无凝结


(2)ibeacon VG05的电池使用寿命

发射功率(dbm)广播距离(m)广播间隔(ms)待机时长(days)
470100276
4001076
5001334
10002565
050100412
4001588
5001961
10003705
-435100547
4002084
5002565
10004764

以上数据通过短时测试计算,仅供参考。



六、iBeacon VG05参数配置

SkyBeacon是用于配置VG05的手机APP,由Skylab研发团队编写。可以在安卓市场(安卓版本)或Apple Store(iOS版本)下载此手机app(app名字就是SkyBeacon)。使用此APP连接到VG05可以修改其参数,如UUID, Major, Minor 和设备名称等参数。当VG05处于广播状态时这些参数将被广播出来。



七、购买iBeacon VG05:

亲可以在阿里巴巴(1688)搜索“微能信息”进入官方阿里店铺,使用淘宝账号登录即可购买。

温馨提示:店铺标价仅供参考,实际价格以销售提供的报价单为准哦!



八、iBeacon信标基站选型

请点击以下产品图片,进入相应的网关详情页进行选型。



蓝牙5.0 beacon VG03


蓝牙4.2 beacon(防水型)VG05


蓝牙4.0 beacon VG01



蓝牙4.0 beacon(防水型)VG02


带温湿度传感器和加速度计的

ibeacon VDB1611


道钉蓝牙定位基站VDB1612


蓝牙4.2定位信标VDB1615



iBeacon信标基站供应商,深圳市微能信息科技有限公司,官网:www.95power.com.cn
