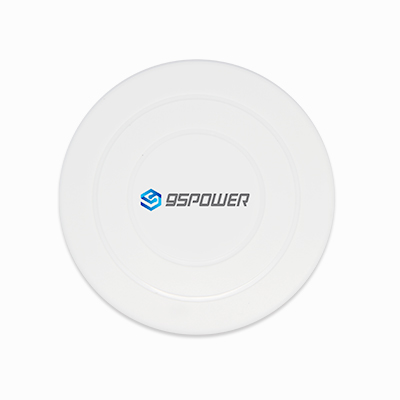

蓝牙5.0 iBeacon VG03

iBeacon VG03是一款蓝牙5.0 Beacon设备。可用来广播数据,做蓝牙室内定位基站,微信摇一摇等应用,VG03开机后,会以一定的广播间隔连续不断地向周围信号覆盖范围内的空间广播自己的数据包,广播间隔,发射功率等都可以通过配套的配置beacon VG03手机APP来修改。
尺寸:47.5mm*16.1mm
浏览次数:140
蓝牙5.0 iBeacon VG03

一、蓝牙5.0 iBeacon VG03介绍

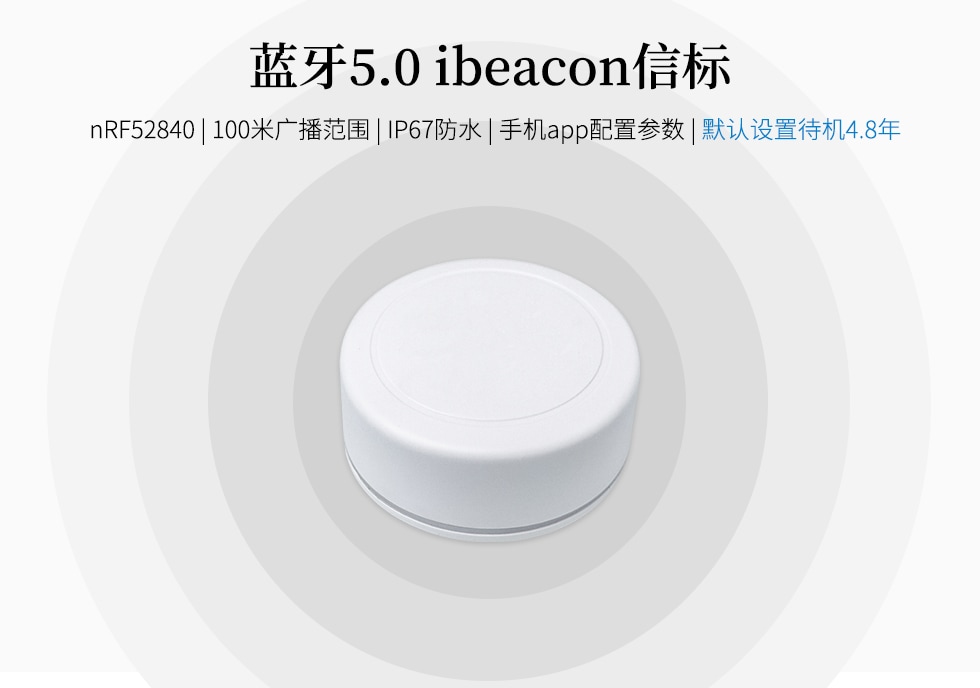

iBeacon VG03是一款支持ble蓝牙5.0低功耗协议的蓝牙Beacon设备。一般固定在墙上使用,VG03开机后,会以一定的广播间隔连续不断地向周围信号覆盖范围内的空间广播自己的数据包,广播间隔,发射功率等都可以通过配套的配置beacon VG03手机APP来修改。




二、VG03内部模块介绍

VG03支持ble蓝牙5.0,是微能开发的第4款ibeacon信标基站,前面还有开发蓝牙4.0的beacon,蓝牙4.2的beacon。VG03基于Nrodic nRF52840的芯片开发,工作功耗和待机功耗比较低。采用一颗CR2477纽扣电池供电,电池的使用寿命与VG03内部参数设置有关。此外,VG03内部的PCB板上留有烧录口和一对UART串口。




三、VG03特征和参数:

支持低功耗,体积小,安装便捷,广播距离可设置成50米,70米和100 米,发射功率可以设置成0dBm,4dBm,8dBm。此款beacon符合RoHS,FCC,CE认证标准


电池容量(mAh)发射功率(dBm)平均广播距离(m)广播时间间隔(ms)空闲电流(uA)广播瞬间电流(mA)每日功耗(mAh)理论使用时间(天)
950(有效使用为800)050100375 .08157
5001.05762
10000.531509
4701003128.6892
5001.8444
10000.93860
810010031712.2865
5002.52317
10001.27630

备注:以上数据仅供参考



设备清单名称型号数量
beacon蓝牙5.0 iBeaconVG031 个
电池纽扣电池CR24771 个


项目参数
型号VG03
天线类型PCB板载天线
电池CR2477
电压2.4V~3.0V
尺寸(D×H)47.5*16.1mm
无线功能
无线标准蓝牙 ® 5.0
频率范围2400MHz --- 2483.5MHz
数据速率未编码:1Mbps/2Mbps,编码:125kbps(S=8)/500kbps(S=2)
调制技术GFSK调制
无线安全AES硬件加密
发射功率Tx功率-20至+8dBm,步长为4dBm
灵敏度-93dBm,1 Mbps BLE
工作模式中央/外围设备
其他环境
工作温度-20℃~60℃
储存温度-40℃~85℃
工作湿度10%~90%无冷凝
储存湿度5%~90%无凝结



四、VG03能做哪些应用呢?

VG03比较直接的应用是通过对应的app向周围推送广播信息;其次是和微信摇一摇结合做线下营销;还有身份识别,摇签到、投票等;beacon VG03还可以用在蓝牙室内定位系统中做ibeacon基站使用。




五、使用手机app配置iBeacon的参数

针对iBeacon,SKYLAB 研发团队开发了配套的手机app——“SkyBeacon”,用以配置VG03的参数,包括支持安卓系统的app和支持苹果iOS系统的APP。 用这款APP 连接VG03后,可以方便地修改它的UUID, Major, Minor 和设备名称,广播间隔,发射功率等参数。当VG03开机处于广播状态时,这些设置好的参数将被广播出来。使用App配置iBeacon VG03的方法如下:


Beacon VG03支持ibeacon和Eddystone两种模式,下面分两种模式来说明配置的方法。


(一)beacon VG03在Eddystone模式下参数配置教程

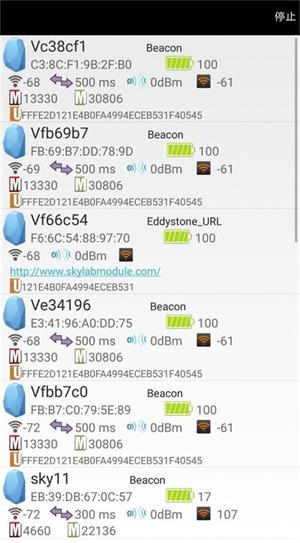

第1步:安装手机APP,并打开app扫描ibeacon信标。

打开 APP,如果手机提示打开蓝牙,请允许,手机自动开始扫描周围的蓝牙信标(图1);

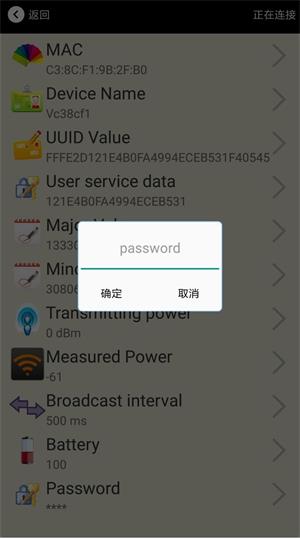

第2步:使用app连接蓝牙5.0信标VG03。点击要连接的蓝牙信标,30 秒内输入密码,即可获得操作权限(出厂密码:1234)(图2);

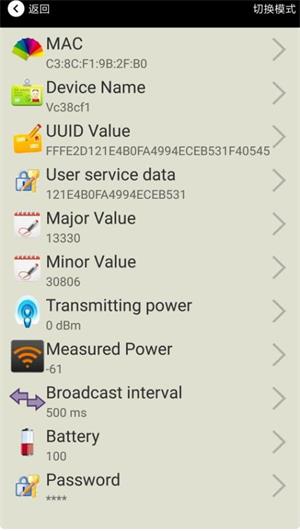

第3步:app里面的ibeacon参数介绍如下(图3);

MAC:ibeacon的MAC地址

Name:所选ibeacon蓝牙信标的名称 。

UUID:按照ISO/IEC11578:1996标准的128位标识符(16字节)User service

data:用户数据,24个16进制数字

Major:16位标识符(0-65535)

Minor:16位标识符(0-65535)

Measured Power:距离1米时的参考信号强度

Transmit Power:VG05发射功率

Advertise Interval:VG05广播间隔

Battery Level:VG05电池电量

Password:VG05密码(默认1234)

配置好信息后,蓝牙连接断开,配置将生效。



第1步:安装APP,打开扫描ibeacon信标


第2步:使用app连接蓝牙5.0信标VG03


第3步:app里面的ibeacon参数介绍

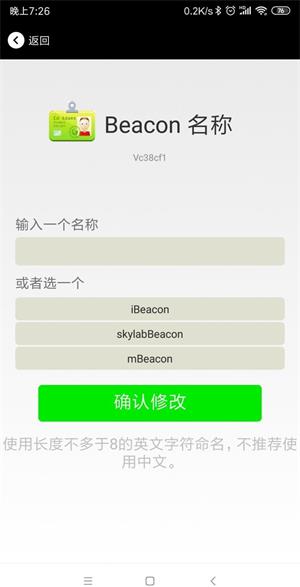

第4步:修改蓝牙ibeacon信标名称。

点击“Beacon 名称”,出现以下UI界面,然后在“输入一个名称”框中输入长度小于12位的英文字符名称作为beacon  VG03 的设备名称(图4);

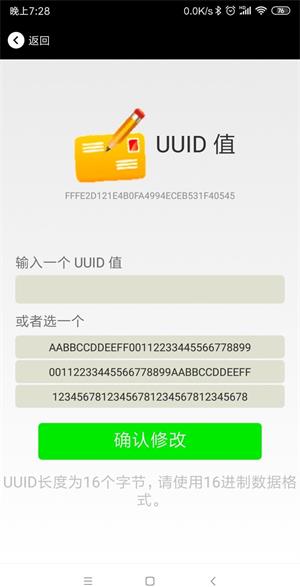

第5步:修改ibeacon的UUID。

点击“UUID值”,出现以下UI界面,然后在“输入一个UUID值”框中输入一个32个字节的十六进制的字符串作为VG03的UUID(图5);

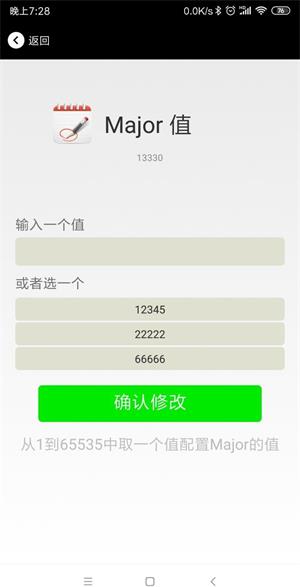

第6步:修改beacon的Major值

点击“Major”,出现如下界面,设置 0~65535之间的数值作为为设备的 Major 值(图6)




第4步:修改蓝牙ibeacon信标名称


第5步:修改ibeacon的UUID

7app修改ibeacon的 Major值.jpg

第6步:修改beacon的Major值

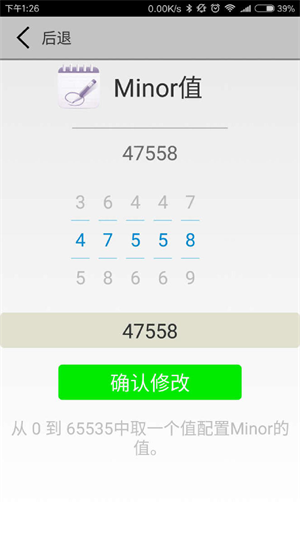

第7步,修改beacon VG03的Minor值

点击“Minor 值”,出现下图界面,设置一个 0~65535 之间的数值做为设备的 Minor 值。

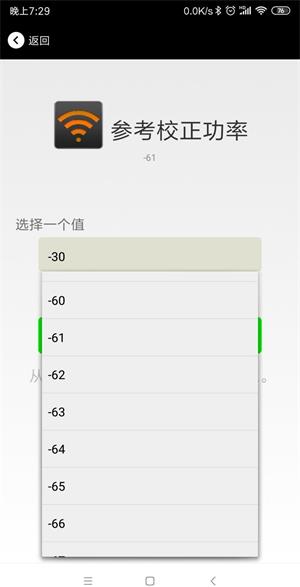

第8步:修改beacon的参考校正功率

点击“参考校正功率”, 出现下图界面,设置离 VG03 一米远处的参考功率,可调范围-100dBm~-30dBm,默认为-61dBm。该值的含义为,当设备接收到 VG03 广播信号的信号强度为-61dBm 时,此时设备离 VG03 大约为1 米。

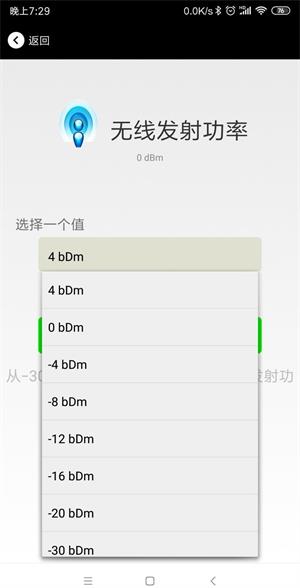

第9步:修改ibeacon的发射功率

点击“无线发射功率”,出现下图界面,设置 VG03 发射功率,功率可设置为:

-30dBm、-20dBm,-16dBm,-12dBm, -8dBm, -4dBm, 0dBm, 4dBm和 8dBm。默认是 0 dBm。(图9);





第7步,修改beacon VG03的Minor值


第8步:修改beacon的参考校正功率


第9步:修改ibeacon的发射功率

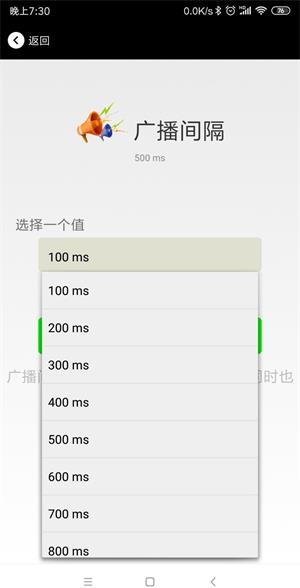

第10步:修改ibeacon的广播间隔

点击“广播间隔”出现如下UI界面,设置广播间隔,广播间隔可以设置为 100ms、200ms、300ms、400ms、500ms、600ms、700ms、800ms、900ms 和 1000ms。默认为 500ms(图10);

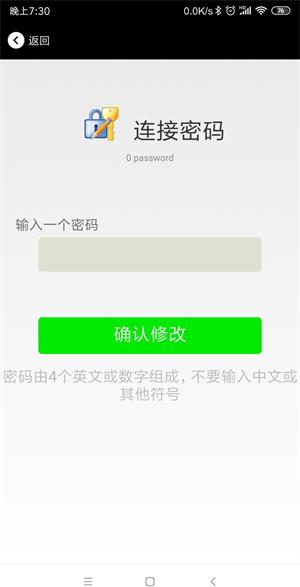

第11步:修改ibeacon的连接密码

点击“连接密码”,出现下图界面,在“修改连接密码操作”下面方框内输入 4 个英文字符做为连接密码。默认为1234(图11)



第10步:修改ibeacon的广播间隔


第11步:修改ibeacon的连接密码



(二)蓝牙5.0beacon VG03的Eddystone模式下参数配置教程如下

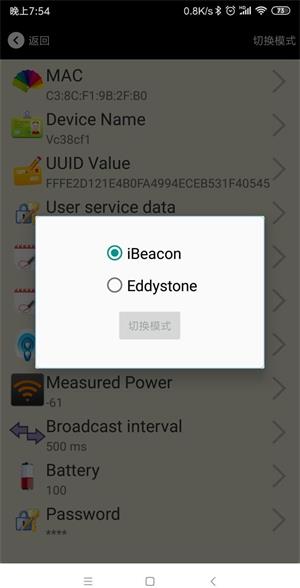

第1步:从ibeacon模式切换至Eddystone模式。点击右上角切换模式字样,出现模式选择窗口。

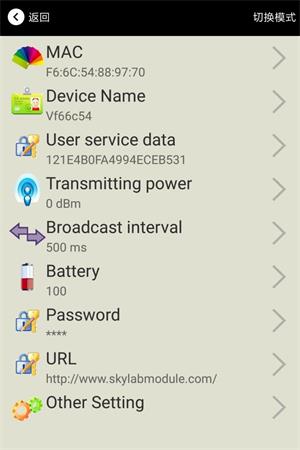

第2步:VG03在Eddystone模式下的配置页面说明

1、 MAC:设备蓝牙地址,不可以修改。

2、 Device Name:VG03 被 APP 扫描时,APP 上显示的名称(长度少于 12 位的英文字符)

3、 User Service data:VG03 被扫描时,广播中用户自定的数据。

4、 Transmitting power:VG03 发射功率及设置。

5、 Broadcast interval:VG03 的广播间隔及配置

6、 Battery :VG03 设备电量

7、 Password:设备 app 登录密码修改。

8、 URL:修改 Eddystone 中的 Frame 字段信息,默认为 URL 格式信息,可由 other setting 选择其它格式。

9、 other setting:Eddystone 中的 Frame 字段信息格式选择。

选择和设置 Eddystone 中的 Frame 字段信息格式和对应的信息,可以设置为 URL、UID、EID、TLM 等格式,

断开连接后生效。

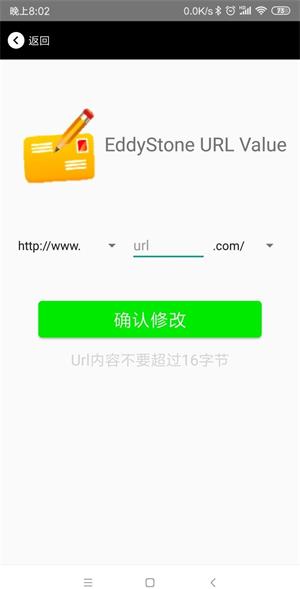

第3步:选择设置URL信息。设置需设定的URL信息,最大16个字符。


1app切换beacon VG05模式.jpg

第1步:从ibeacon模式切换至Eddystone模式









第2步:VG03在Eddystone下的配置


第3步:选择设置URL信息

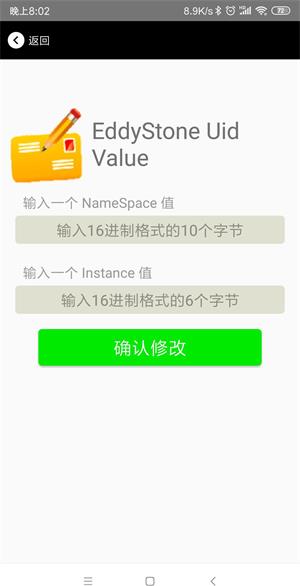

第4步:选择设UID信息。分别设置NameSpace(10 字节)和Instance(6字节)

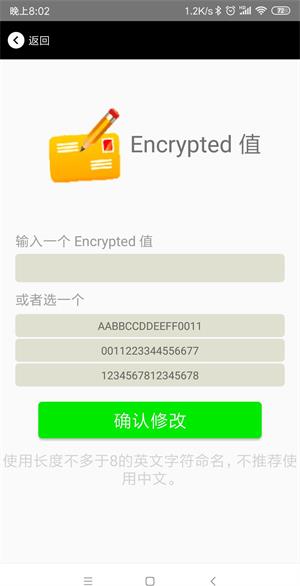

第5步:设置EID信息。设置EID信息,最大8字节。

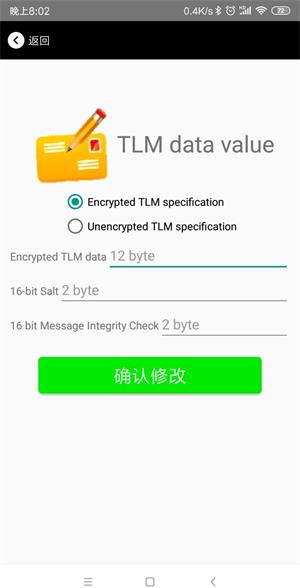

第6步:选择设置TLM。



第4步:选择设UID信息


第5步:设置EID信息


第6步:选择设置TLM
