蓝牙传感器信标VDB1611(温湿度/加速度)

传感器信标VDB1611集成温湿度传感器、加速度计,Nordic nRF52810方案。采集环境温湿度数据,或加速度数据,基于BLE蓝牙广播协议(iBeacon、Eddystone)把数据广播出来,通过蓝牙网关扫描采集,然后上传云端。
尺寸:72*45*26mm(长度*宽度*高度)
浏览次数:939
蓝牙传感器信标VDB1611(温湿度/加速度)

一、蓝牙传感器信标介绍

蓝牙传感器信标VDB1611是深圳市微能信息科技有限公司(95POWER)开发的一款集成加速度和温湿度传感器的蓝牙信标。其广播协议符合蓝牙BLE 广播协议,包括iBeacon(Apple)和Eddystone(Google)两种协议。


传感器信标VDB1611通常被安装在一个合适的位置,实时采样环境温湿度数据、加速度信息,并周期性地向它的周围环境进行广播。蓝牙网关扫描采集VDB1611的温湿度、加速度数据,上传到云端。VDB1611可以通过微能信息科技提供的手机APP进行连接,并修改传感器信标的广播参数。



蓝牙传感器信标VDB1611基于Nordic nRF52810芯片开发,配置了3轴加速度传感器和温湿度传感器,可以实现将运动状态,温湿度信息广播出来。


VDB1611用两节5号电池(南孚Excell工业装)串联供电,方便更换电池。此外,接口方面,beacon VDB1611内部的PCB板上留有用于节省电量的开关、用于调试的烧录口和一对UART串口。





二、VDB1611出货清单



名称

型号

数量

备注

蓝牙传感器信标

VDB1611

1个

顶部有开透气孔,方便检测环境中的温湿度数据

电池

SIZE AA(5号)

2个

南孚电池Excell工业装,2600mAh





三、VDB1611特征


(1)低功耗

(2)采集加速度信息、环境温湿度数据

(3)应用灵活

(4)安装便捷

(5)广播覆盖距离可达70米

(6)符合RoHS, FCC, CE标准






四、蓝牙传感器信标VDB1611参数


产品参数


尺寸

72*45*26mm(长度*宽度*高度)

电池型号

Size AA(5号电池)

工作温度

-20℃~70℃

传感器参数


加速度传感器

3轴,±2g/4g/8g/16g四档可调

温度传感器

0%RH~100%RH(±2%RH)

湿度传感器

-20℃~70℃(±0.2℃)

蓝牙参数


无线标准

蓝牙4.2/5.0

频率范围

2400MHz——2483.5MHz

数据速率

250kbps / 1Mbps / 2Mbps

调制技术

GFSK调制

无线安全

AES

传输功率

-20~+4dBm(4dBm递增)

灵敏度

-93dBm at 1Mbps BLE

工作模式

蓝牙从机模式


电池续航时间




广播功率

覆盖范围

广播间隔

电池使用时间

+4dBm

70米

100ms

0.8年

200ms

1.6年

500ms

3.7年

1000ms

6.5年

+0dBm(默认设置)

50米(默认设置)

100ms

1.1年

200ms

2.2年

500ms(默认设置)

4.9年(默认设置)

1000ms

8年

注明:

(1)VDB1611功耗数据仅供参考,当计算寿命大于电池寿命(5年)时,以电池寿命为准;

(2)加速度传感器默认工作在中断模式(运动后就会给出中断),最后一次运动10s后认为进入静止状态;

(3)温湿度采样频率默认每分钟采样一次。





五、蓝牙传感器信标VDB1611软件参数


深圳市微能信息科技有限公司(95POWER)为我们公司蓝牙信标开发了用于配置参数的手机app:Skylab_xBeacon,包括安卓和苹果IOS两种版本,APP可联系销售获取。


Skylab_xBeacon可以用于配置VDB1611的设备参数。 用这款APP去连接VDB1611,可以修改它的广播频率、功率,UUID, Major, Minor 和设备名称等等参数。当VDB1611处于广播状态时这些参数将被广播出来。软件上可以分别修改ibeacon和Eddystone两种模式对应的参数,具体如下所示,详细的图片化操作指引可以下载本页面的产品使用说明书详细查看。


(1)ibeacon模式下修改参数

开机——扫描beacon信标——连接beacon蓝牙信标——配置介绍——修改beacon蓝牙信标名称——修改UUID——修改User service data——修改Major、Minor——修改参考校正功率——修改发射功率——修改beacon广播间隔——修改beacon密码等;


(2)Eddystone模式下设置参数

从ibeacon模式切换到Eddystone模式——Eddystone 配置页面简介——修改URL——修改Other Setting(包括选择并设置UID信息;选择并设置EID信息;选择并设置TLM信息等)。





六、应用


(1)用作分布式传感器,检测温度数据,湿度数据,加速度数据。通过蓝牙网关传到云端;

(2)作为蓝牙信标,用于蓝牙定位系统

(3)信息推送,比如用在商超,推送商品优惠券等;

(4)用作身份识别;

(5)微信摇一摇,结合微信摇一摇可以做很多比如投票、签到、红包等;





七、VDB1611蓝牙信标实拍

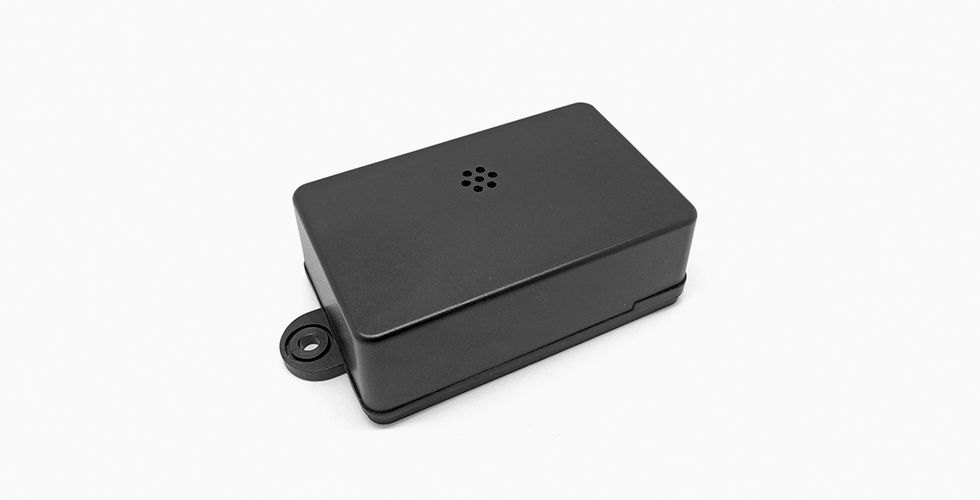

带温湿度传感器的ibeacon VDB1611.jpg

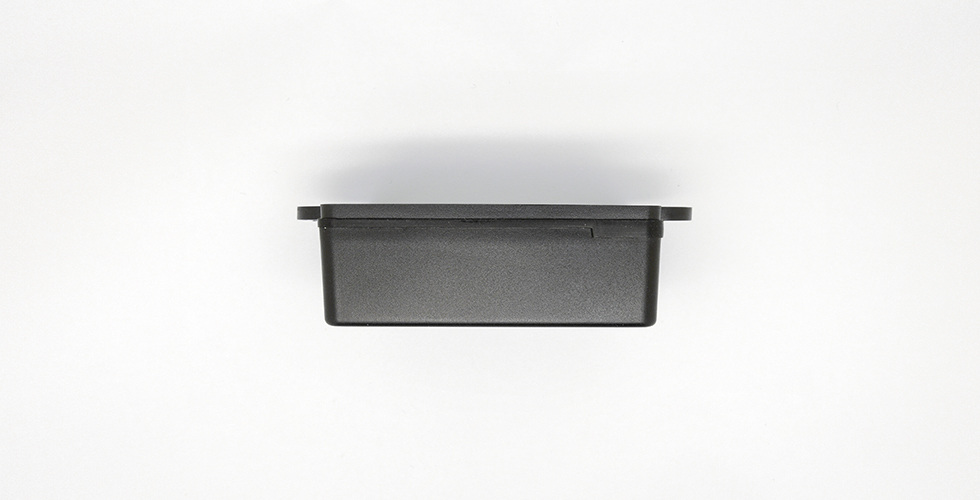

带温湿度传感器的ibeacon VDB1611 (2).JPG




八、蓝牙传感器信标购买



亲可以在阿里巴巴(1688)搜索“微能信息”进入官方阿里店铺,使用淘宝账号登录,支付宝即可购买

温馨提示:店铺标价仅供参考,实际价格以销售员提供的报价单为准哦!
