iBeacon蓝牙5.0信标VDB05（默认设置续航5年）

ibeacon基站，蓝牙5.0信标，基于蓝牙5.0芯片开发，默认设置电池续航5年，支持ibeacon和Eddystone模式，70米广播范围，支持手机app配置参数，2节ER14250电池供电。应用：蓝牙定位导航系统、信息推送、签到、考勤、打卡等。
尺寸：52.0 * 23.2(±0.3)mm
浏览次数：2037

规格书下载

一、产品介绍

iBeacon VDB05是深圳市微能信息科技有限公司研发推出的一款蓝牙5.0信标设备，基于蓝牙5.0芯片开发，默认参数配置下，电池可以使用5年时间。

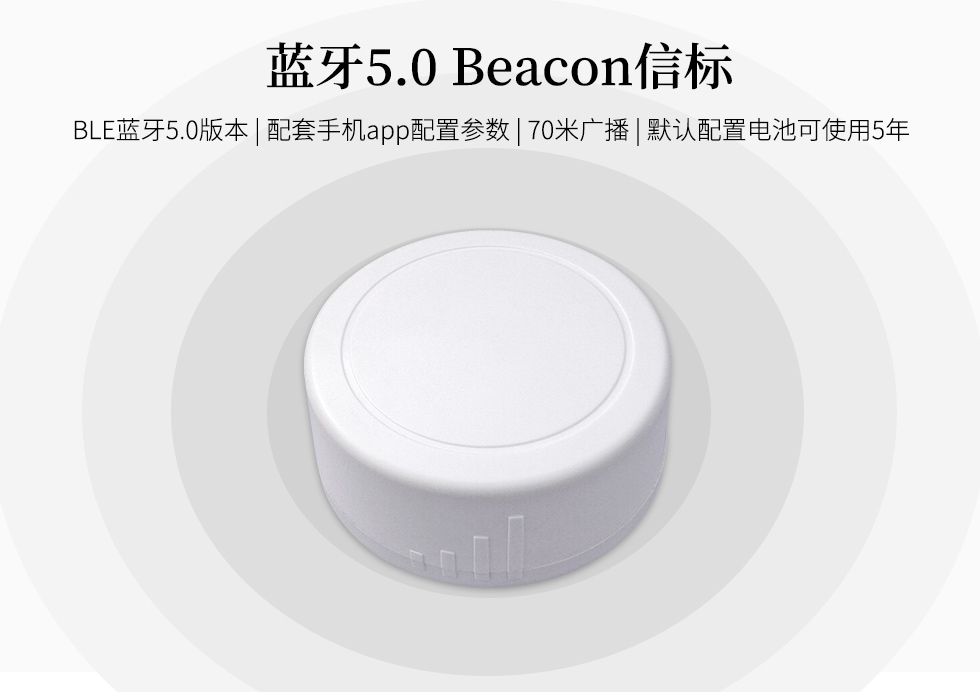

蓝牙5.0ibeacon VDB05.jpg

蓝牙信标使用BLE低功耗蓝牙广播的方法，利用其支持的通用属性配置文件在第37、38、39三个信道上连续发送无定向性的广播包。其广播内容可由我司研发团队开发的手机APP“95POWER_xbeacon”读取，包括UUID、Major、Minor、RSSI等信息。信标VDB05预留了加速度传感器和温湿度传感器可以扩展（默认不贴）。

二、电池待机时间

蓝牙信标VDB05由2节ER14250电池供电，电池续航时间与VDB05的广播参数（广播参数可以通过我司提供的配套手机app修改）有关，默认参数配置下待机时间可达5年（500ms广播间隔，0dBm广播功率）。

发射功率	广播距离	广播间隔（ms）	待机年数
4dBm	70米	100	0.91
		200	1.8
		400	3.52
		500	4.36
		800	6.78
		1000	8.32
0dBm（默认设置）	50米（默认设置）	100	1.19
		200	2.34
		400	4.57
		500（默认设置）	5.64（默认设置）
		800	8.71
		1000	10.63
-4dBm	35米	100	1.28
		200	2.53
		400	4.91
		500	6.06
		800	9.33
		1000	11.37

注：以上数据可能因环境不同而有所改变，且未计入电池损耗，仅供参考。

三、VDB05信标特征

* 蓝牙5.0版本；

* 超低功耗设计，默认参数配置下可待机5年时间（500ms广播间隔，0dBm广播功率）；

* VDB05支持ibeacon和Eddystone两种工作模式；

* 蓝牙信标参数可通过配套手机APP灵活配置；

* 安装方式：信标VDB05可使用3M胶粘贴安装，吸附在墙面，天花板等位置。或者定制磁吸式安装方式；

* Beacon广播范围最大可达70米；

* 体积小、重量轻、造型美观；

* 符合FCC、CE、RoHS（无铅）标准认证；

四、手机app配置ibeacon参数

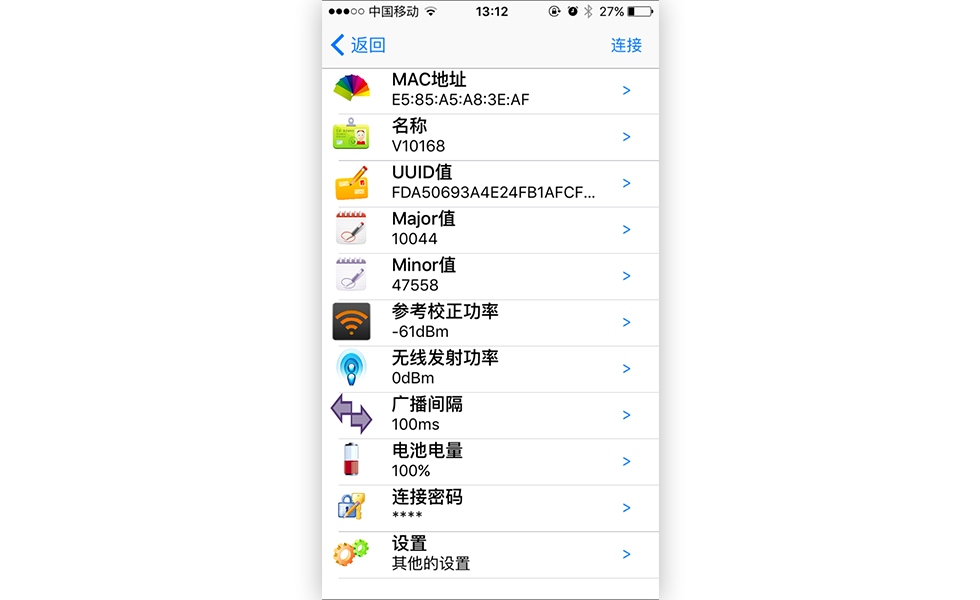

深圳市微能信息科技有限公司提供配套的参数配置手机app，可以咨询对接的销售获取。安装并打开APP后，手机自动扫描周围的蓝牙信标，如下图。


通过手机app可以修改ibeacon VDB05的参数：

（一）蓝牙信标VDB05工作在ibeacon模式

修改蓝牙信标名称

修改UUID

修改用户数据

修改Major、Minor

修改参考校正功率

修改无线发射功率

修改广播间隔

修改连接密码

（二）蓝牙信标VDB05工作在Eddystone模式

将蓝牙信标VDB05切换到Eddystone工作模式后，可以修改如下参数：

修改URL、修改Eddystone的UID信息、设置EID信息、设置TLM信息等

五、VDB05应用

（1）ibeacon VDB05可以用在蓝牙室内定位导航系统，作为蓝牙基站使用，也可以作为物资标签使用；

（2）VDB05可以做基于精准位置的信息推送，比如推送优惠券、推送景点介绍等信息；

（3）VDB05用来做身份识别应用，比如用在办公场景，常见的应用是蓝牙beacon签到、打卡考勤等；

六、VDB05产品参数

硬件特性
型号	VDB05
天线类型	PCB 天线
电池型号和容量	ER14250，2节 * 1200 mAh
电压	1.8V-3.6 V
尺寸(D×H)	52.0 * 23.2(±0.3)mm
无线功能
无线标准	蓝牙®5.0
频率范围	2400MHz--2483.5MHz
数据速率	125kbps/250kbps/500kbps/1Mbps/2Mbps
调制技术	GFSK
无线安全	AES加密
传输功率	-20~+4 dBm可调，步长4dB
灵敏度	-97dBm @1Mbps BLE
工作模式	从机模式
其他
环境参数	工作温度:-40℃~85℃
	储存温度:-40℃-85℃
	工作湿度:10%~90%不凝结
	储存湿度:5%~90%不凝结
