安全帽蓝牙定位标签VDB1506

安全帽上使用,蓝牙定位标签,ibeacon蓝牙信标,nRF52832,BLE蓝牙4.2(支持蓝牙5.0),SOS按键求救告警,IP66级防水,3-5米定位精度。应用:蓝牙定位系统。场景:用于工地、工厂、矿道等场合人员定位管理。
尺寸:57.4mm*38.8mm*21mm
浏览次数:351

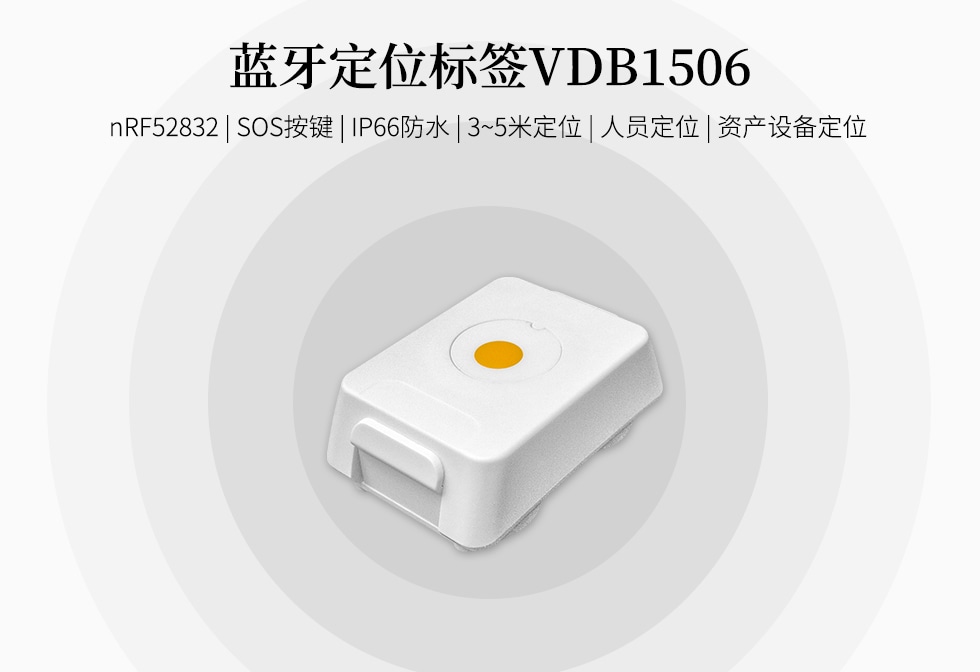

安全帽蓝牙定位标签VDB1506

一、产品介绍

VDB1506是一款安全帽上使用的蓝牙定位标签,是一款ibeacon蓝牙信标,主控芯片采用Nordic nRF52832,可实现低功耗的待机及广播信息发送。






(1)安全帽定位标签内置加速度传感器,智能切换人员运动和静止时的定位频率,实现更低功耗的待机。



(2)SOS告警求救。安全帽标签顶部配置有SOS按键,标签拥有SOS按键求救功能,可及时通知后台监护人员;并且标签内置振动传感器,可在触发报警或下发消息时提醒佩戴者。



(3)充电。标签使用磁吸式充电接口,使用磁吸充电线接到USB电源上可正常充电;



(4)待机。内置1000mAh大容量可充电锂电池,可实现8天以上的待机时长。



(5)IP66级防水。标签外壳使用简洁设计,采用超声压合技术,实现IP66级别的防水设计。

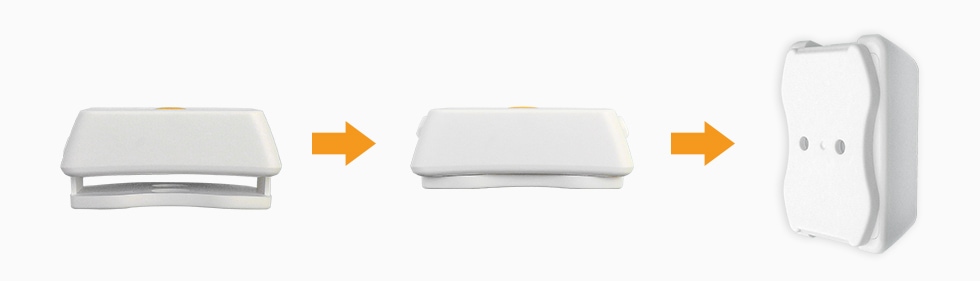

(6)VDB1506配备一个白色卡扣,卡扣和VDB1506主体可以恰到好处的扣紧,卡扣方便人员佩戴。







二、蓝牙定位信标VDB1506用于蓝牙定位系统

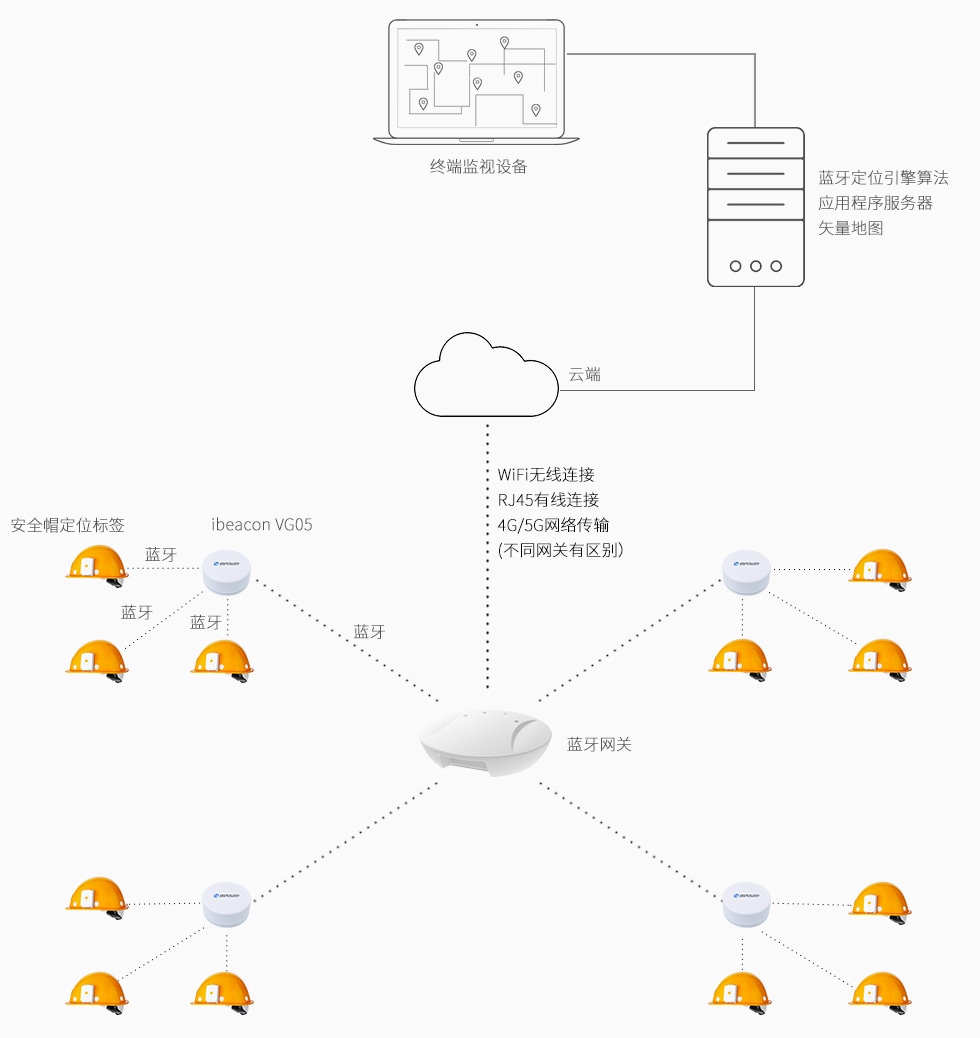

蓝牙定位信标VDB1506用在蓝牙定位系统中,采用的是主被动一体式蓝牙5.0定位方案原理,采用我司的ibeacon信标VG05扫描+转发安全帽蓝牙标签的广播信息和RSSI值,然后用蓝牙网关VDB2601收集安全帽定位标签VDB1506的信息,并通过WiFi/以太网方式上报后台服务器,在后台服务器运行蓝牙定位引擎解析安全帽定位标签的RSSI值来实现定位。






该蓝牙定位方案可以实现3~5m的定位精度,也可用来做人员、物品的存在性检测,推荐用于工地、工厂、矿道等安全监护场合的人员定位管理。





二、应用领域

安全帽蓝牙定位标签VDB1506常用于工地、工厂、矿道等安全监护场合的施工人员的定位管理。







三、产品参数

工作参数描述
刷新频率0.5Hz
功耗待机 50uA
定位发射 18mA@0dBm
精度3-5米
一次充电使用时间8天
充满电时间3.5h
定位距离20米
防护等级IP66级防水
电池容量1000mAh
温度工作温度: -20~80℃
储存温度: -20~40℃(<3month)
产品尺寸57.4mm*38.8mm*21mm(±0.5mm)
存储512kB flash/64kB RAM
协议支持BLE蓝牙5.0((无长距离))
频率2400MHz---2483.5MHz
充电适配器参数
输出DC 5V/1A

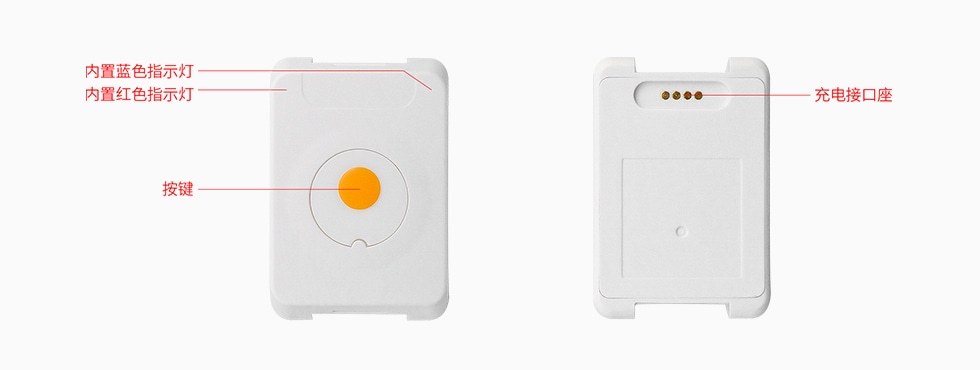

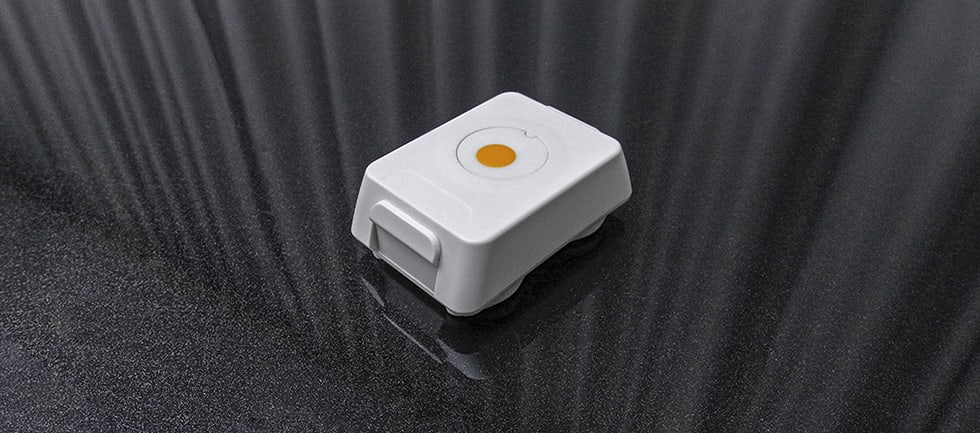

四、产品实拍







五、安全帽定位标签使用方法






开机。长按标签按键,直到红色LED亮起和马达振动,松开按键,红灯会持续亮3s后熄灭,表示开机成功进入工作状态,之后红色LED开始闪烁(8S一次)。



SOS功能。标签在工作状态时,长按按键3s就会触发一次紧急呼救,此时蓝色LED会短暂闪烁,代表SOS触发成功。



关机。在标签工作状态,连续按4下按键(短按3次长按1次,短按时间1S之内,长按时间达3S),按键操作完,红色LED长亮3S后灭掉,表示关机成功。



充电。将充电线的充电头通过磁力对准充电接口座吸住,标签进入充电状态,红色LED开始闪烁(1S一次),充满时红色LED长亮。移除充电头后,红色LED熄灭,标签立刻进入关机状态。在进入充电状态时标签会重启并且之后处于开机状态。





六、产品安装



安全帽蓝牙定位标签VDB1506的安装有两种方式,使用钻孔安装和使用3M胶安装。



(一)采用钻孔方式安装VDB1506

1、钻孔

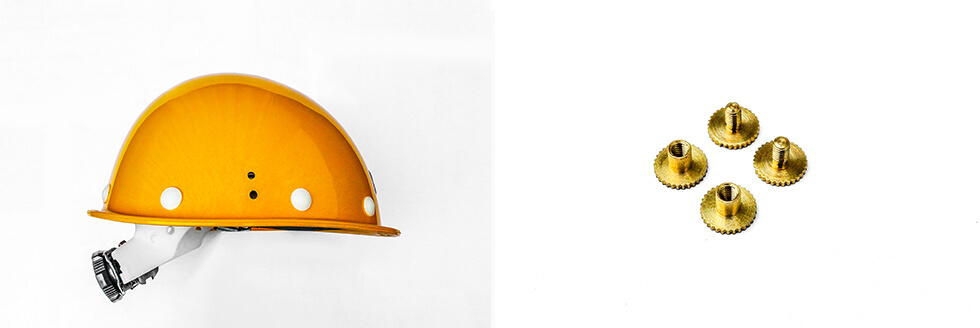

按照卡扣的两个孔间隔在安全帽上打两个孔(M4<孔径<M10,推荐M6;两孔中心15MM±1MM)。如下图所示。




2、固定卡扣和标签

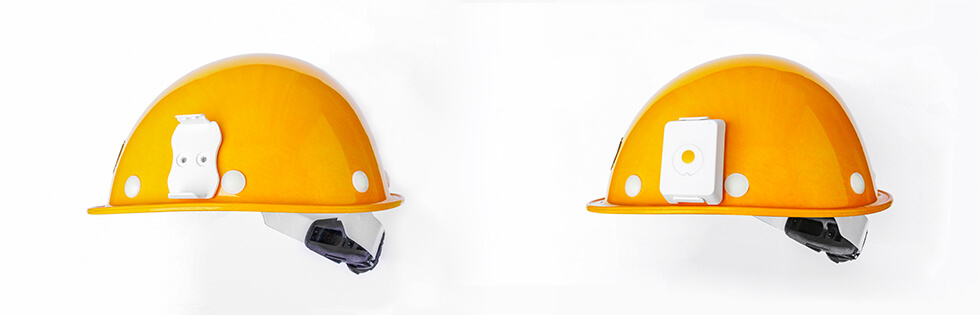

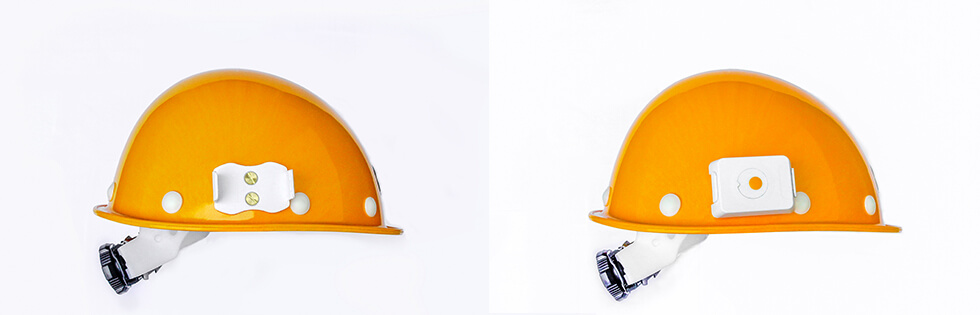

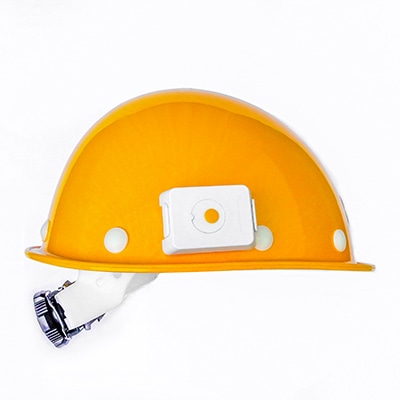

将蓝牙定位标签VDB1506的卡扣用螺丝固定在安全帽上,然后将标签固定在卡扣上。






(二)使用3M胶安装VDB1506

1、使用3M胶布

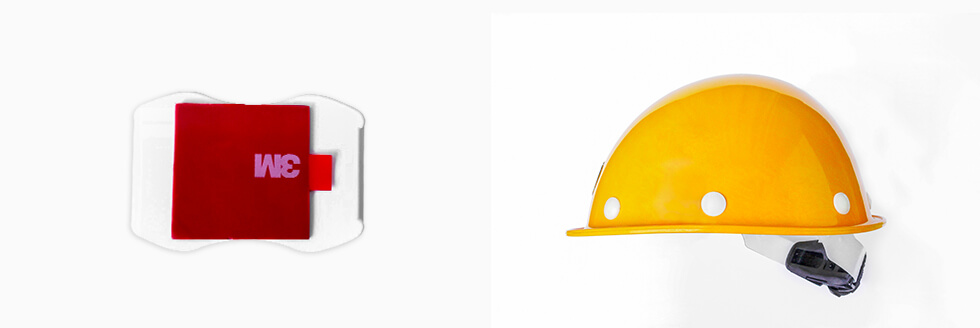

将3M胶布粘贴在卡扣的底部,如上图所示。




2、固定卡扣和蓝牙定位标签

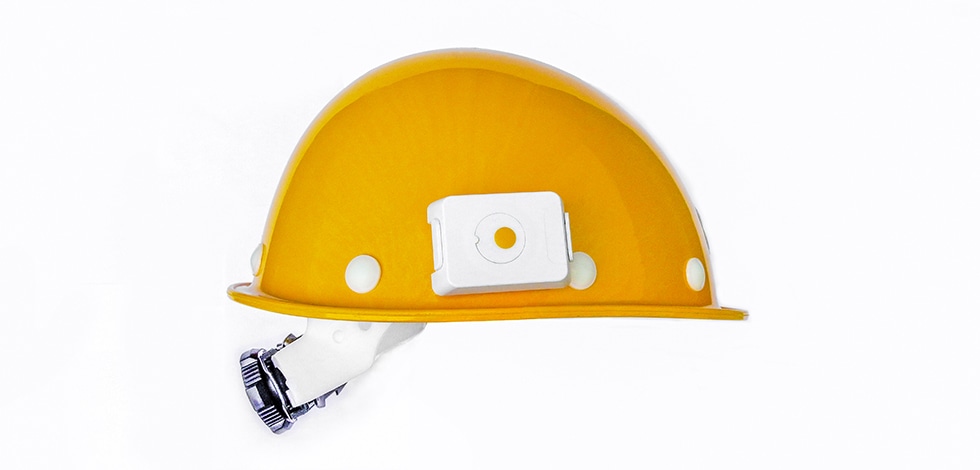

将粘好3M胶布的卡扣粘合到安全帽上的合适位置,最后将蓝牙定位标签固定在卡扣上即可。






七、怎么购买安全帽定位标签?

亲可以在阿里巴巴(1688)搜索“微能信息”进入官方阿里店铺,使用淘宝账号或阿里账号登录,支付宝/银行卡等都可以购买。

温馨提示:店铺标价仅供参考,实际价格以销售提供的报价单为准哦!



安全帽蓝牙定位标签深圳厂家供应商,深圳市微能信息科技有限公司,网站:www.95power.com.cn
