4款UWB模块大合集:适用于UWB测距、UWB室内定位
发布日期:2019-12-02 浏览次数:2515次
今天小编分享95power目前推出的4款UWB模块,适用于UWB工业测距、UWB室内定位系统应用。

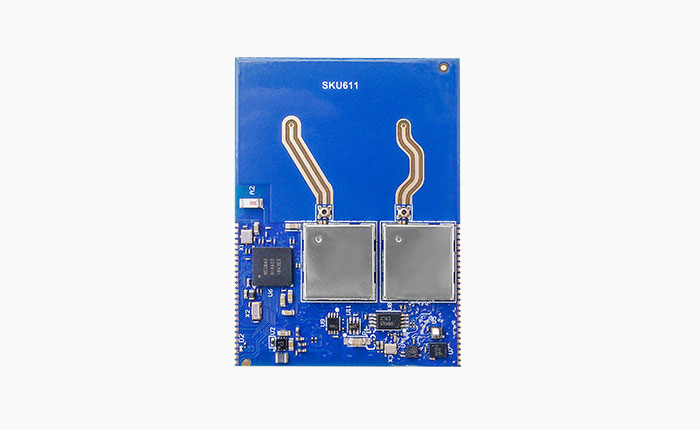

(一)适用于PDOA测距的UWB模块SKU611
UWB模块SKU611适用于信号到达相位差PDOA测距算法,是专门针对PDOA系统开发一款UWB基站模块。集成nRF52840和两路UWB收发器DW1000。SKU611自带多个角度和加速度传感器,常用于基于PDOA的无人机跟随,智能行李箱等领域。
尺寸:57.0mm x41.0 mm x 3.8 mm
接口:多路串口和I2C通讯接口;多路nRF52840芯片的GPIO通用接口;多路ADC采集口;BLE通讯接口;
模块用途:适用于PDOA系统UWB基站

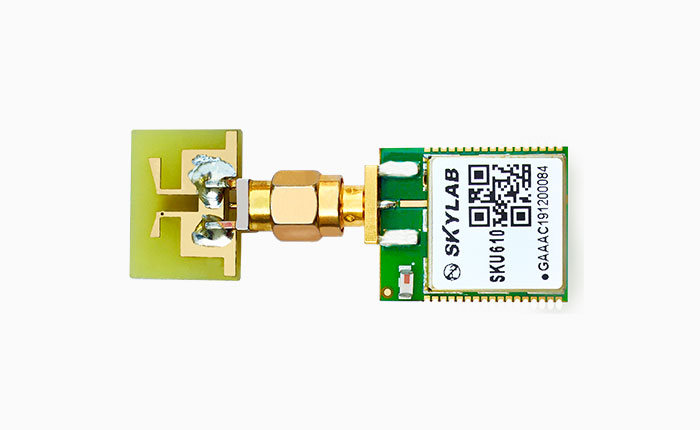

(二)适用于TDOA系统和PDOA系统的SKU610
UWB模组SKU610是一款UWB测距模块,可用于精准的工业测距,支持TWR算法的双向测距,测距精度在10厘米以内。SKU610集成nRF52832和DW1000,内置加速度传感器,可实现运动、静止不同状态下的工作模式、定位频率的智能切换。
关于天线,UWB模块SKU610配置了一个外部天线连接器,带天线接口,可以帮助用户匹配不同的UWB天线以适应不同的使用环境。
该UWB模块配合特殊天线可以应用于PDOA定位系统,实现角度定位功能,模组拥有6.8 Mbps的数据传输速率,并且固件支持空中更新。
模组应用:TDOA系统定位包发送、指令接收;PDOA系统定位包发送、指令接收;TWR双向测距。

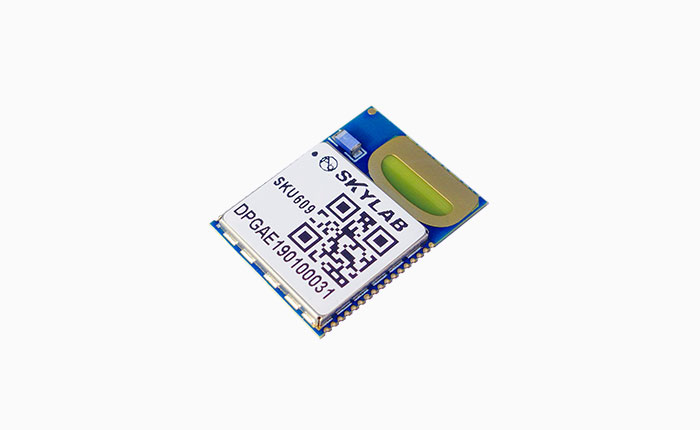

(三)UWB双向测距模块SKU609
UWB标签模块SKU609集成nRF52832主控芯片和UWB芯片DW1000。可用于开发UWB定位标签,也可用于UWB双向测距,测距精度在10cm以内,60米视距范围,最远可到150米。内嵌加速传感器,可以实现静止和运动状态下发包频率自动切换,并且配合客户使用情景提供各种低功耗模式设计。
此UWB模块常用于以下两种情况:
(1)SKU609配合EVB开发板可做高精度测距使用;
(2)可用于UWB室内定位的定位标签

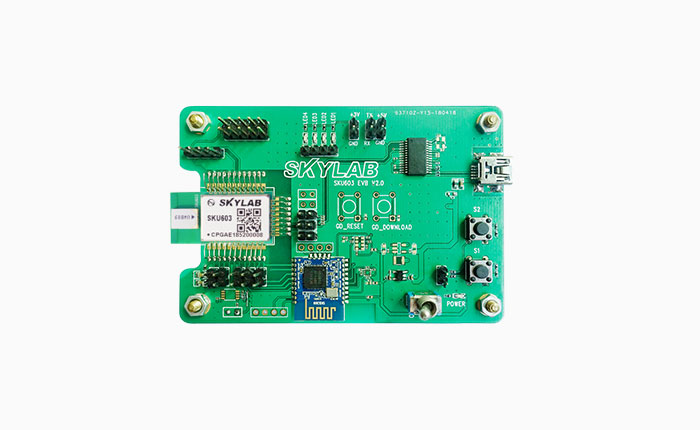

(四)UWB测距模块SKU603+EVB开发板
UWB测距模块SKU603集成DW1000和GD32F130G8U6 MCU。此UWB模块可用于双向测距或TDOA超宽带UWB定位系统,用于资产定位系统中可以达到10厘米的定位精度,并支持高达6.8 Mbps的数据传输速率。
针对SKU603,95power有推出EVB开发板,用于测试SKU603的测距性能。
集成GD32F130G8U6(核心是ARM®Cortex®-M3 RISC内核)
集成UWB收发器DW1000
符合IEEE 802.15.4-2011 UWB标准
支持3.5GHz至6.5GHz的4个RF频段
集成加速度计:LIS2DH12
集成2个UART接口,I2C接口,串行线JTAG调试端口
应用:SKU603可应用于双向测距或TDOA方案的精确实时定位系统(RTLS)
国内专业UWB模块供应商:深圳市微能信息科技有限公司,官网:http://www.95power.com.cn
