蓝牙网关VDB3601-连接38个蓝牙设备,485通讯

基于蓝牙4.2、蓝牙5.0开发,1台蓝牙网关至多同时连接38个蓝牙设备(双路蓝牙5.0)。双RJ45网口设计,支持485通信级联,1台主蓝牙网关支持级联10台从网关。能对接不同厂家的BLE蓝牙设备(手环/传感器/信标等),同时支持双向通信。可用于医疗/养老/健康/体育/工业监测/室内定位系统等。支持MQTT/TCP/UDP协议,支持接入公有云/私有云。拥有强大的扩展性。1个Type-C接口,可外挂usb摄像头。
尺寸:150x47mm(直径 * 高度)
浏览次数:1096
蓝牙网关VDB3601-连接38个蓝牙设备,485通讯

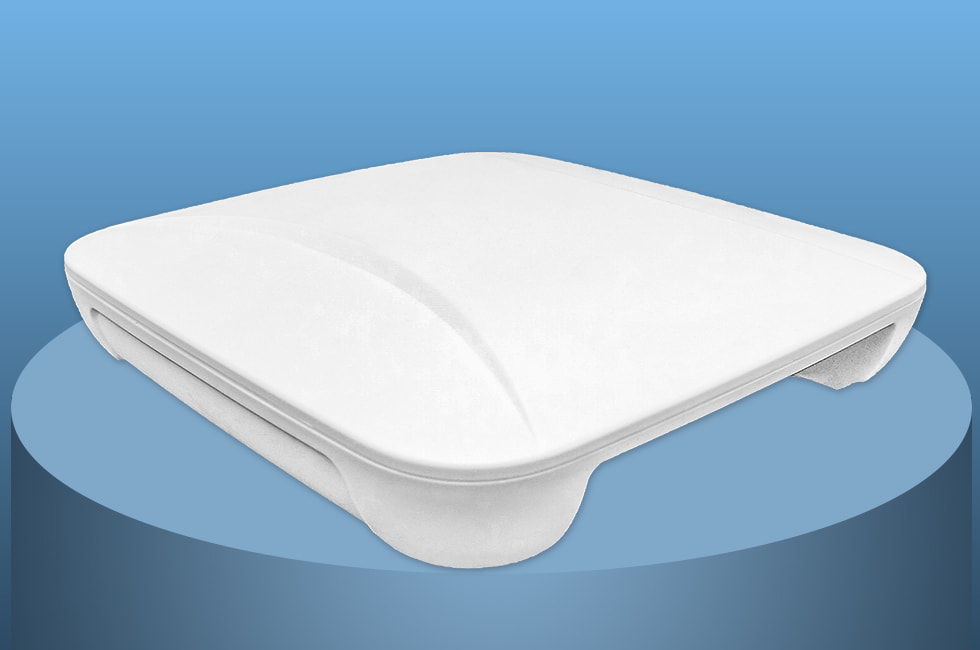

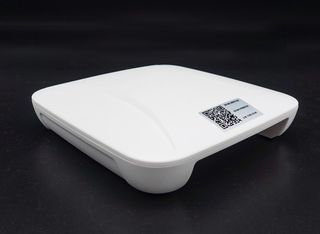

蓝牙网关VDB3601是微能信息科技研发生产的一款支持485通讯级联的强扩展性企业级蓝牙网关,基于Nordic nRF52832(蓝牙4.2)或nRF52840(蓝牙5.0)芯片开发,外观下图所示。




此网关集成了蓝牙4.2/5.0+WiFi无线协议,WiFi与蓝牙之间通过串口通信,可用来对接BLE蓝牙设备终端(比如蓝牙信标、各类医疗/工业/环境蓝牙传感器、蓝牙门锁、车位锁……),做数据采集和双向数据传输。


用户通过web页面或应用程序远程访问云端,监测和控制蓝牙终端设备。VDB3601可灵活应用于各类场景,比如养老、医疗、健身、教育、运动、生命体征数据监测、工业物联网、畜牧养殖等场景。






强大的扩展性

▶  网关内部PCBA上预留了4G/Cat.1模块,用户可以插4G卡,方便用于无法部署网线的特殊场景;

▶  网关内部预留了TF内存卡,支持断网存储数据;

▶  网关内部预留了双路蓝牙,至多可同时连接38台蓝牙设备(典型值),进行远程控制;

▶  网关VDB3601兼容RS485接口,可以扩展连接10台从蓝牙网关,降低布线成本;

▶  网关支持通过网线、WiFi连接无线路由、LTE(4G/Cat.1,预留)实现联网传输数据到云端或上位机。





(485通信)POE网口级联布网方式


VDB3601采用双网口设计,可级联多个蓝牙网关,在客户现场部署多个蓝牙网关的应用场景,可以减少很多网线部署数量,降低布网线的难度!POE可靠性高,网口抗雷击浪涌防护能力可达共模4kV,差模2kV(10/700uS-5/320uS波形)。

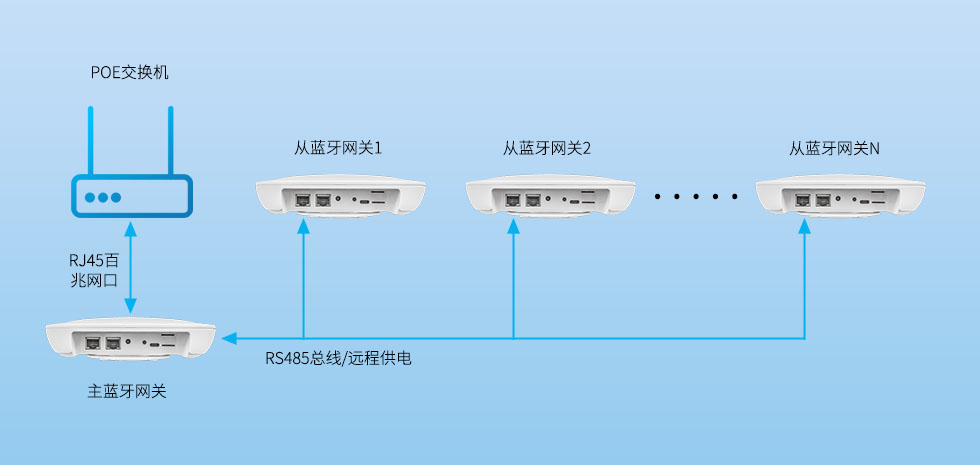

VDB3601支持485全双工通信,可以作为主蓝牙网关,通过LAN口级联多个从蓝牙网关。1台主蓝牙网关支持级联10台从蓝牙网关,如下图所示。




主蓝牙网关下发轮询指令获取每个从网关扫描的数据,从网关则通过485总线将数据上传至主网关,1秒1次。主网关解析从网关和蓝牙上报的数据,通过云端服务器即可了解周边环境的实时状态!




特征


① 支持485通信

② 支持POE网口级联布网线方式

③ 采用双RJ45网口设计(1个WAN、1个LAN)

④ 1台网关至多连接38个蓝牙设备(典型值)

⑤ 支持蓝牙4.2/5.0

⑥ 支持对接不同厂家BLE蓝牙设备,双向通信

⑦ 拥有强大的扩展性

⑧ 高吞吐量,大范围蓝牙信号监测

⑨ 支持MQTT/TCP/UDP通讯协议

⑩ 支持接入公有云和私有云平台

⑪ 支持以太网、WiFi、4G/Cat.1网络连接

⑫ 断网支持TF内存卡存储数据

⑬ 支持国际标准WPA2加密方式

⑭ 1个Type-C接口,可外挂usb摄像头

⑮ Bridge、Gateway、AP-Client三种模式

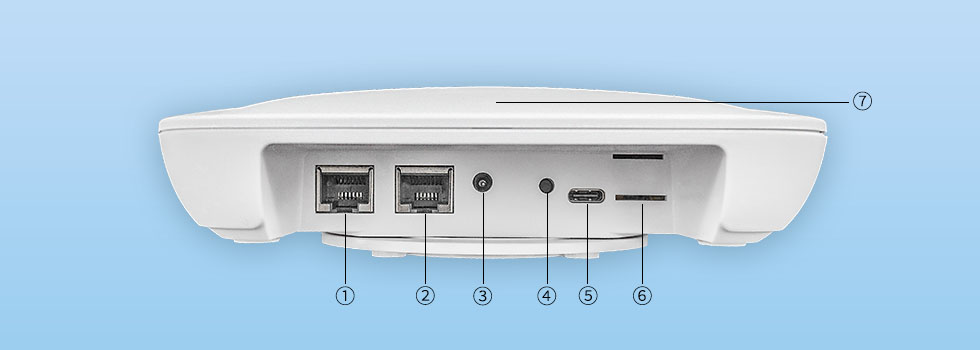

接口




① WAN/LAN网口

② LAN网口

③ DC接口

④ 复位按键

⑤ Type-C接口

⑥ TF卡槽

⑦ 指示灯



▶  WAN/LAN网口:VDB3601网口支持五类线和超五类线,可传输数据同时也能支持POE供电(由POE交换机供电称为POE供电,电压范围44~57V)。网口为WAN/LAN双网口。

▶  复位按键:长按VDB3601的复位按钮5秒钟以上,VDB3601内部的WiFi会恢复出厂设置。

▶  Type-C接口:Type-C接口可外接USB设备,如外挂usb摄像头回传视频数据到云端或上位机,也可以用于5V/1A输出或者5V/2A输入。

▶  TF卡槽:插入TF卡,用于离线数据存储。预留设计,可以定制。







参数


  尺寸

  150 x 47mm(φxH)

  供电方式

  两种方式:DC直流适配器4.5-5.5V、POE44~57V供电

  平均电流

  200mA@5V(单主机)

  工作温度

  -20℃~70℃

  物理接口

  网口2个、DC电源接口1个

  WiFi参数


  WiFi协议

  IEEE802.11b/g/n

  传输速率

  IEEE802.11b标准模式:1,2,5.5,11Mbps

  IEEE802.11g标准模式:6,9,12,18,24,36,48,54Mbps

  IEEE802.11n:MCS0--MCS7@HT20;MCS0--MCS7@HT40

  接收灵敏度

  HT40MCS7:-70dBm@10%PER(MCS7)

  HT20MCS7:-73dBm@10%PER(MCS7)

  54M:-76dBm@10%PER

  11M:-89dBm@8%PER

  发射功率

  IEEE802.11b:18dBm

  IEEE802.11g:16dBm

  IEEE802.11n:15dBm@HT40MCS7;15dBm@HT20MCS7

  无线安全

  WPA/WPA2、WEP、TKIP、AES

  工作模式

  Bridge、Gateway、AP-Client三种工作模式

  蓝牙参数


  蓝牙协议

  蓝牙4.2/5.0

  传输速率

  1Mbps/2Mbps

  无线安全

  AES硬件加密

  覆盖范围

  80米(无遮挡环境)

  发射功率

  -20~+8dBm

  蓝牙角色

  支持多角色,支持广播、扫描、连接






设置蓝牙网关参数


1、这款蓝牙网关怎么使用呢?网关参数设置方法如下:

(1)1台或若干台蓝牙网关,可以采用web网页端设置参数方法:蓝牙网关设置参数教程(点击了解更多详情)

(2)如果您拥有数量巨大的蓝牙网关,可以考虑使用我们的蓝牙网关管理系统来批量配置网关的参数:蓝牙网关配置管理系统(点击了解更多详情)




2、可以设置哪些参数呢?以下这些参数都可以设置:


▶  网络参数配置

▶  服务器通信参数配置

▶  设置蓝牙信息

(1)网络拓扑

▷ 通过上级路由网段访问

▷ 通过局域网连接

(5)配置为TCP协议通信

▷ 配置为UDP协议通信

▷ 配置为MQTT协议通信

(6)配置蓝牙的过滤信息

▷ 配置蓝牙扫描参数

▷ 配置网关广播配置信息

▷ 配置与通信相关参数:

▪  配置与APP通信的UUID

▪  配置与设备通信的UUID


(2)广域网配置

▷ WAN口上网

▷ 无线上网

▷ 移动4G上网


(3)局域网配置

▷ 更改局域网IP地址

▷ 增设局域网网段

▷ 配置DHCP参数

▷ 绑定IP地址




(4)无线参数配置

▷ 修改WIFI热点名称、设置固定信道

▷ 设置热点加密/不加密








功能

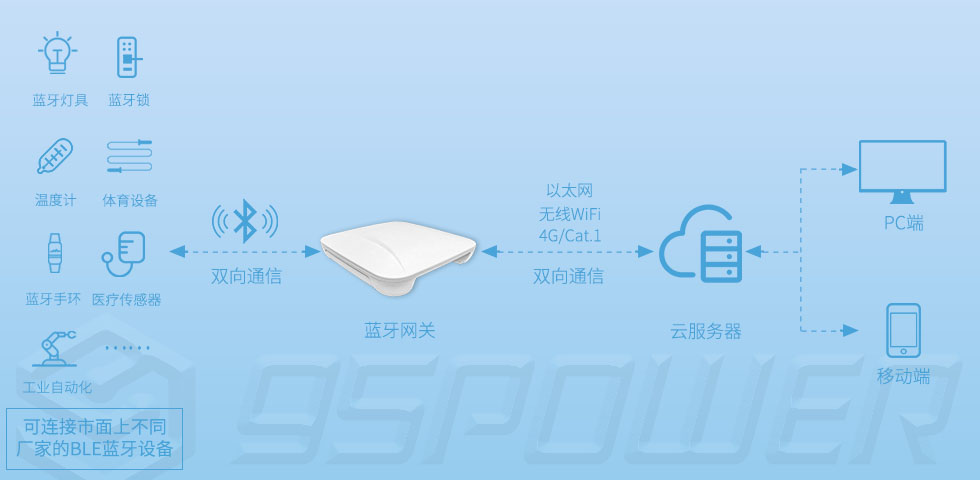

1、VDB3601连接蓝牙设备(如蓝牙锁,蓝牙工牌,传感器,体育类的跳绳等,医疗类的血压计,温度计,血糖仪等。1台蓝牙网关至多可以连接38台蓝牙设备),和服务器之间双向通信,上行经过蓝牙网关上传数据到云端或上位机,下行经过蓝牙网关下发指令给蓝牙设备,应用如下图1所示;



图1:蓝牙网关VDB3601连接蓝牙设备,双向通信,远程控制

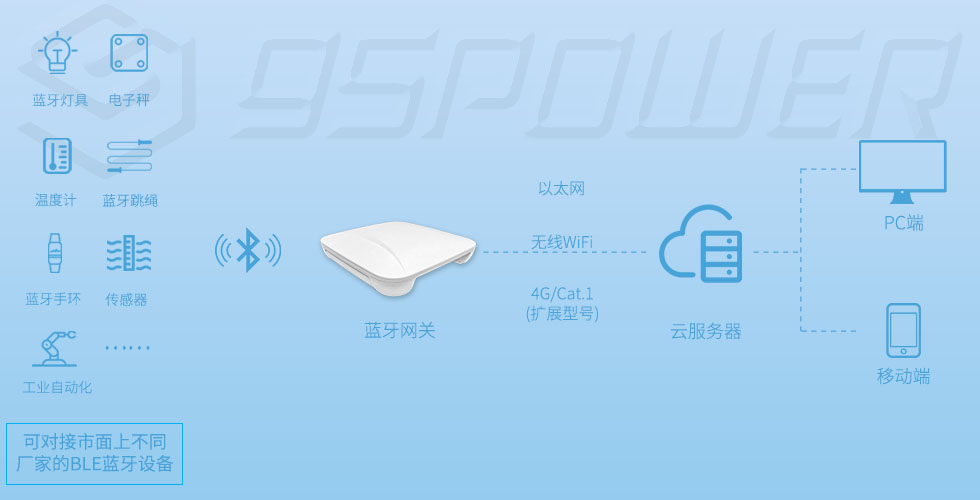

2、VDB3601可对接各类BLE蓝牙设备(如蓝牙跳绳、环境监测如温湿度传感器蓝牙手环蓝牙信标、电子秤、各类医疗传感器,工业物联网传感器等),采集蓝牙设备的广播数据上报服务器。1台蓝牙网关每秒扫描200台蓝牙设备,收集数据包传到云端,应用如下图2所示。



图2:蓝牙网关VDB3601扫描蓝牙设备数据,传到服务器



3、网关VDB3601还可用于蓝牙定位系统中,在固定区域范围内,配合蓝牙定位标签,做人员/小车/设备/物资/资产定位管理。


4、用网关监控和管理BLE蓝牙设备;


5、用网关解析和识别BLE蓝牙设备;


6、用网关监测BLE蓝牙设备的存在性;


7、其他扩展性应用。







应用场景

蓝牙网关VDB3601可用于养老,医疗,教育,运动健身领域,生命体征数据监测,工业自动化场景的数据采集,仓储物流,畜牧养殖,环境监测等场景。

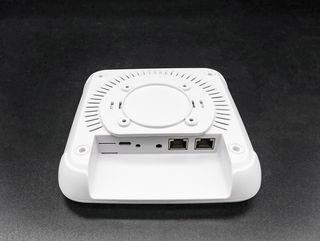

VDB3601照片











蓝牙网关安装

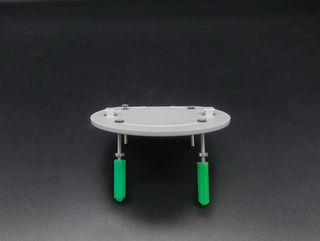

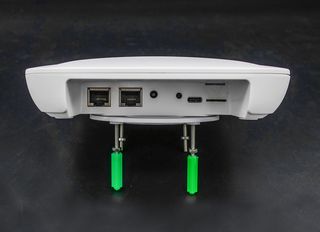

3种安装方式:吸顶式、壁挂式、放置在平台上,如下图所示。




VDB3601安装-壁挂螺栓 (3).JPG

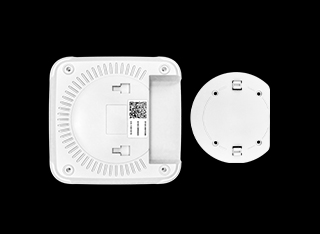

*  蓝牙网关VDB3601主体和底座可分离,底座可安装到墙上、天花板上,或者网关直接放置于平台上都可以,方便后续维护。

*  安装螺丝、膨胀螺栓可以按照标准规格任意选择。





怎么购买蓝牙网关?

想采购蓝牙网关VDB3601的用户,可以咨询微能信息小编,这边安排负责网关的技术工程师协助您选型和报价!






蓝牙网关定制

▶  支持在蓝牙网关的外观上定制用户的logo/丝印/图案等;

▶  支持定制开发蓝牙网关的功能,比如下面这些:

▪   定制BLE蓝牙5.2;

▪   定制添加Lora、Zigbee;

▪   定制固件双备份机制;

▪   定制双天线2*2 MIMO,300Mbps无线WiFi;

▪   定制支持LTE Cat1/5G通信;

▪   ……





公版出货

微能信息科技支持出货没有logo/丝印的公版蓝牙网关VDB3601。






出货清单

名称

型号

数量

备注

蓝牙网关

VDB3601

1

网关主体

5V适配器

BSF-137F

1

输入:AC 100-240V;输出:DC 5V(默认没有,需另购)





蓝牙网关选型

▶  如果您想减少现场布网线,降低项目布线难度,使用485通信,可以选择多级级联网关VDB3601;

▶  如果您没有级联的需求,可以选择其他的蓝牙网关,如:蓝牙网关VDB2602蓝牙5.0网关VDB26034G蓝牙网关VDB2605
