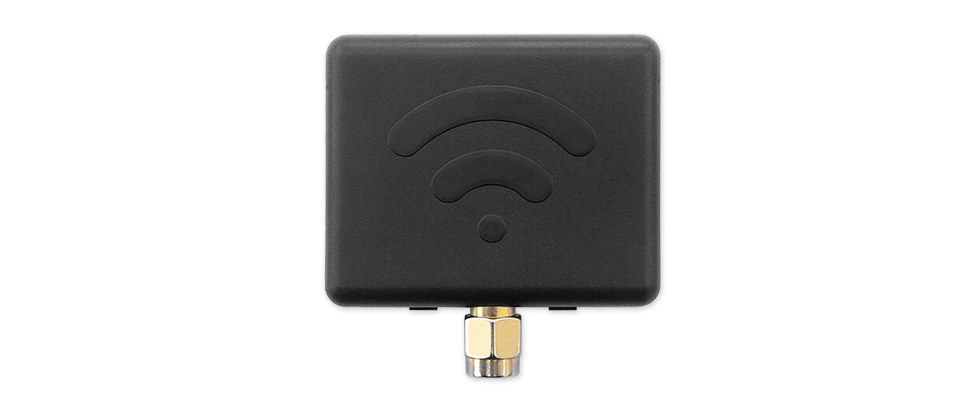

UWB天线UWA-02(UWB基站/标签/模块适配)

UWB天线,全向天线,低成本、高效率、紧凑型、高保真度和低群延时变化,适配UWB基站、标签和UWB模块,应用:UWB定位。
尺寸:47mm * 38.75mm
浏览次数:222
UWB天线UWA-02(UWB基站/标签/模块适配)

        UWB天线UWA-02是深圳市微能信息(95power)推出了一款适配UWB基站等硬件的天线产品。推出UWA-02天线的目的在于,方便室内定位集成商客户将此天线集成到基于DW1000芯片开发的UWB标签UWB基站UWB模块。此天线和95Power的UWB基站、标签和模块完美适配,为客户提供低成本、高效率、紧凑型、高保真度和低群延时变化的高精度UWB定位解决方案。

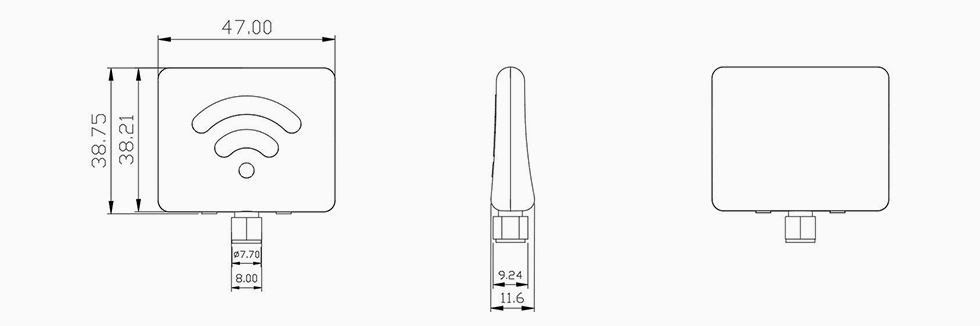

二、天线尺寸






三、天线规格参数表

参数规格
工作频率范围3GHz至8GHz
最大增益4GHz时为2.2dBi;6.5GHz时为3.3dBi
方向性全向天线
输入阻抗50Ω
存储及使用温度-40〜+85℃
外壳材质PC
天线接口SMA公头(内螺纹内针)





四、测试仿真结果

以下图片显示了UWB基站/标签天线UWA-02的测试仿真预期性能。



(一)辐射方向图

下图显示了不同天线方向的预期辐射方向图

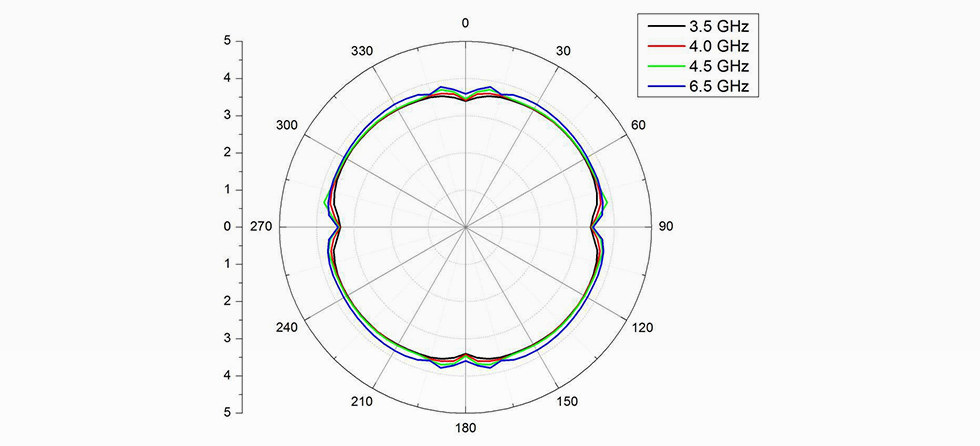

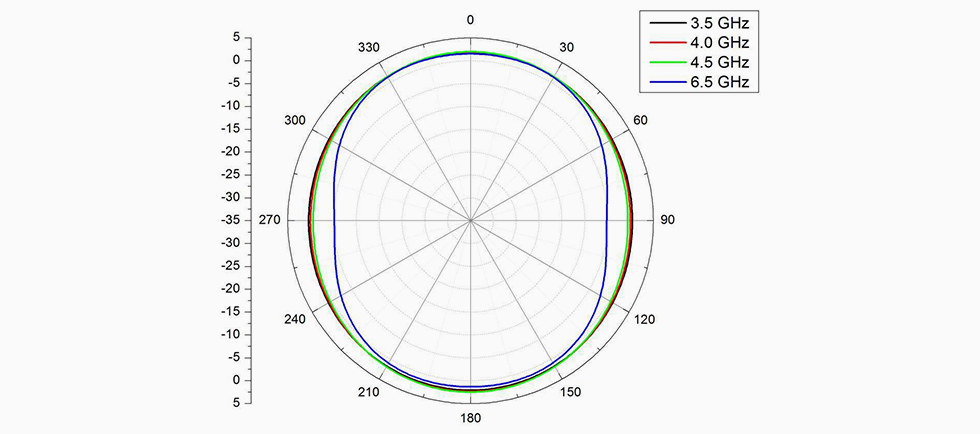

图1:x-y水平面辐射方向图

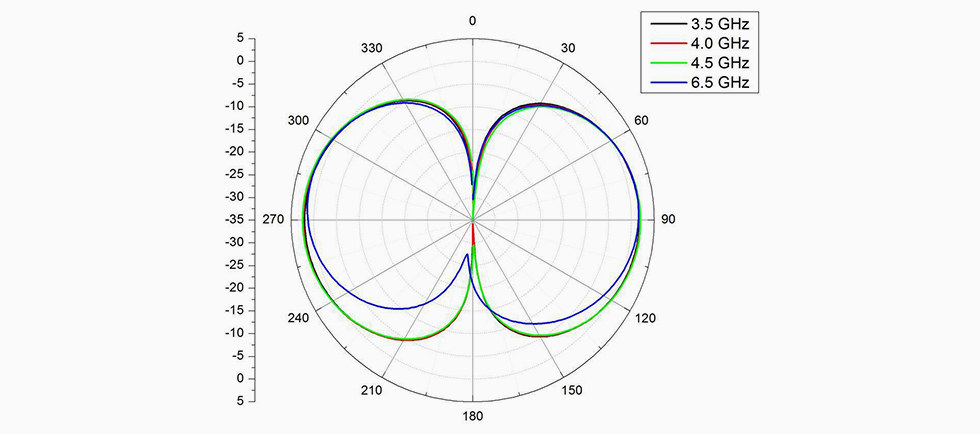

图2:x-z平面方向图

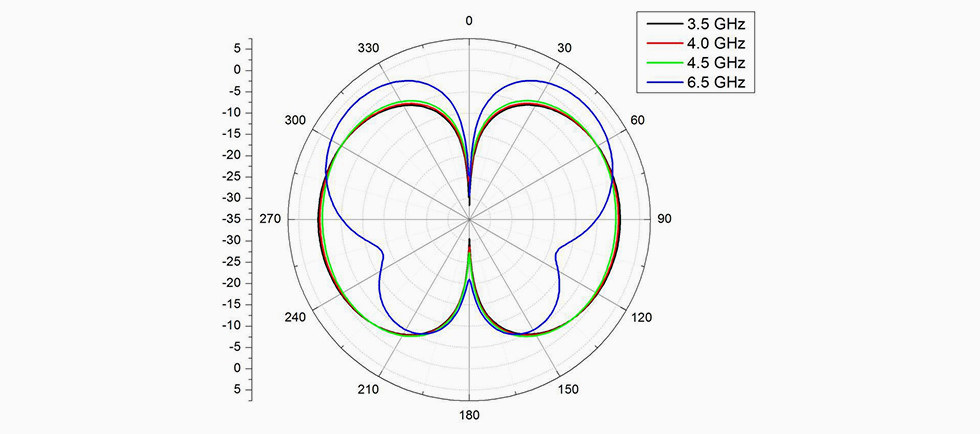

图3:y-z方向辐射方向图





(二)反射系数

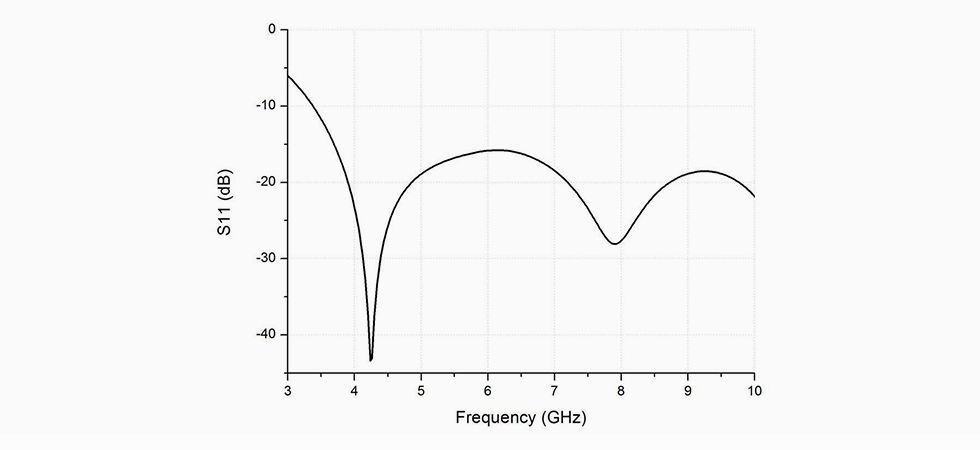

图4:天线匹配与频率关系图





(三)天线效率

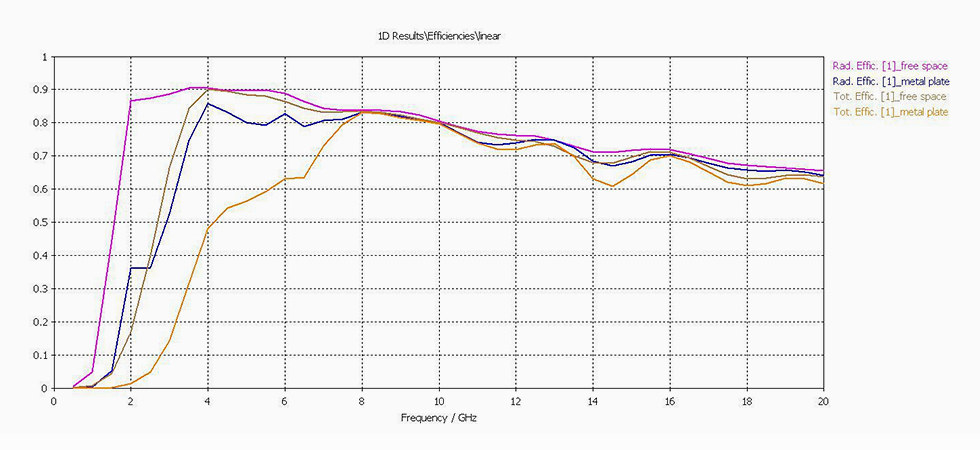

下图显示了自由空间中模拟的天线UWA-02的效率,以及与大型金属板间隔5mm时的效率。从仿真图中可以看出,为了获得最佳性能,天线的位置应远离墙壁等。


图5:自由空间和靠近金属空间的效率





(四)天线的最大增益


图6:不同频率下的最大增益





(五)天线的群时延变化

做基于DW1000等方案的UWB定位时,群时延变化是选择的UWB基站/标签天线需要考虑的一个重要参数。这里我们指的是当天线旋转时,天线的群延时是如何变化的。1ns的变化将代表报告距离中30cm的变化,因此我们的目标是天线旋转<±100ps的群延迟变化。下图显示了天线旋转时群延迟的变化。尺度以纳秒为单位,可以看出,天线的群时延变化很小。


图7:群延时随方位角变化图(xy平面距离天线1m)





(六)时域保真度

对于IR-UWB系统中使用的天线,保真度系数表示天线在时域的性能。理想的数字是1,目标是0.9。该天线在3-8Ghz的工作频率范围内,在方位平面上的保真度系数大于90%



UWB基站、标签、模块和UWB天线源头厂家,深圳市微能信息科技有限公司
