室外UWB定位基站VDU2508(物资/资产/人员定位,<30厘米定位精度)

室外使用的UWB定位基站,DW1000方案开发,支持TDOA算法、TWR算法,10~30厘米定位精度。覆盖范围50米(TDOA算法);测距范围400米(TWR算法)。支持UWB基站和标签数据上行+下行。压铸铝金属外壳,IP66防水。应用:搭建UWB定位系统,人员定位、物资设备定位、资产定位管理。配合软件可实现0维/一维/二维/三维定位,电子围栏,移动轨迹记录/查询/回放,停留时长记录,数据统计,SOS告警等。场景:电厂、司法机构如监狱/法院、工厂、仓库、养老院、智慧工地、隧道、管廊等。
尺寸:236.4mm * 153.7mm * 74.0mm
浏览次数:1197

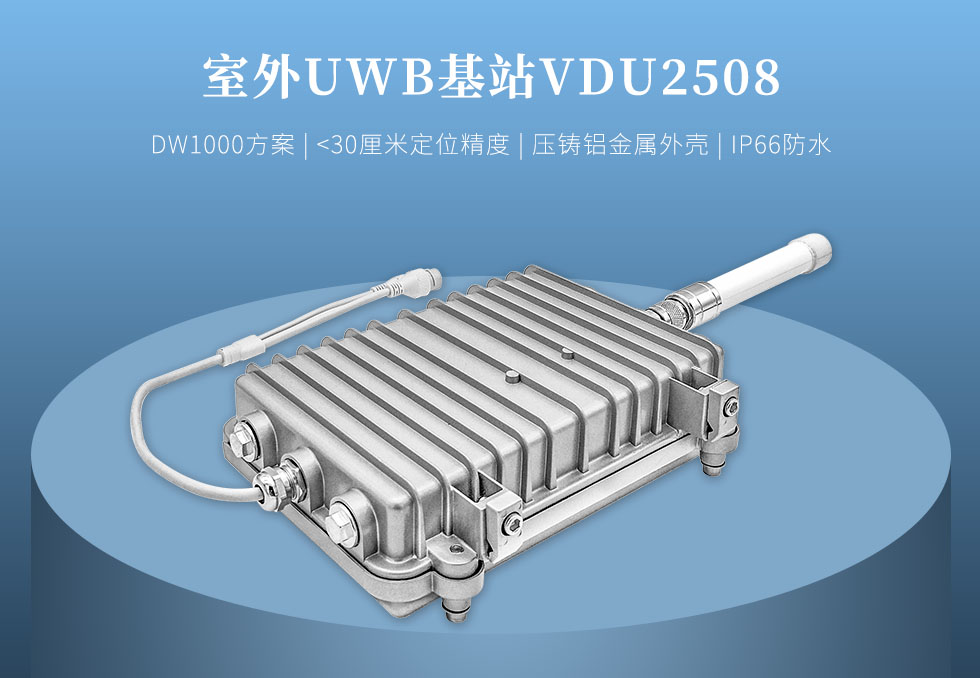

室外UWB定位基站VDU2508(物资/资产/人员定位,<30厘米定位精度)

UWB定位基站简介


UWB定位基站VDU2508是深圳市微能信息科技有限公司基于DW1000芯片方案开发的适用于室外/户外环境中的高精度定位基站,配置了压铸铝金属外壳,拥有IP66级防水防尘等级,可用于各种恶劣的室外或户外环境中。


▲ 定位精度:VDU2508用于UWB定位系统中,和微能信息的UWB定位标签搭配使用,可实现<30厘米的定位精度。

▲ 定位对象:适用于人员定位、物资定位、机器设备定位、资产定位管理、车辆定位等。

▲ 定位场景:电厂/变电站、司法机构如监狱/看守所/法院、工厂园区、养老院、仓库物资定位、智慧工地等。

▲ 数据上行+下行:VDU2508在传输数据时支持上行和下行。可以接收uwb定位标签广播的定位信息,也可以下发指令给UWB标签,从而实现双向报警,电子围栏等功能。









UWB基站特征



DW1000芯片方案



TDOA或TWR定位算法



<30厘米定位精度



IP66级防水(可室外用)



覆盖范围50米

(TDOA定位算法)


测距距离400米

(TWR定位算法)


压铸铝金属外壳



提供配套安装附件



人员/物资/设备定位


数据上行+下行


支持ch1-5全信道


可搭配不同的天线






基本参数


  供电(以下二选一)
  网口POE供电  标准:Cat.5及以上(POE输出功率大于1W)
  如果用网口供电,请将直流电源口胶封。
  直流电源供电  输入电压5.0V(4.5~5.5V),输入功率大于1W
  UWB无线参数
  支持协议  兼容IEEE 802.15.4-2011 UWB协议
  频率  默认3774~4243.2MHz,支持信道ch1-5,UWB定位系统可以切换频率信道
  典型发射功率  -6dBm/500MHz(CH2)
  接收灵敏度  -105dBm(丢包率10%,CH2)
  数据传输速率  默认6.8Mbps,支持110Kbps,850kbps
  UWB定位性能
  定位精度  <30cm(UWB基站与标签之间无遮挡)
  推荐UWB基站布局间隔  <50米
  数据上传方式  100Mbps以太网
  UWB基站时钟同步方式  UWB无线同步
  产品重量  285g(±10g)
  操作环境
  工作温度  -30℃~70℃
  存储温度  -40℃~85℃
  防水等级  IP66
  尺寸  236.4mm * 153.7mm * 74.0mm,(误差±2mm)







应用场景



工厂、园区、仓库

工厂/园区/仓库人员、车辆、物资、资产设备定位


电厂、变电站

电厂人员巡检定位、物资定位、资产和设备定位

港口、码头

港口/码头人员、车辆、物资、资产设备定位


司法机构(监狱/法院)

司法机构人员定位管理,聚众报警,移动轨迹记录回放等








安装固定


▲ 安装高度:需要离地面2.5米以上。

▲ 安装方式:支持墙体表面壁挂式安装,柱体抱杆式安装,提供配套固定安装附件(U型卡扣和L型角铁),如下图所示。


uwb基站安装 (01).jpguwb基站安装 (02).jpguwb基站安装 (03).jpguwb基站安装 (04).jpg



▲ 注意事项:为达到最佳的定位效果,UWB基站安装时应注意如下事项

1)准确定位需要至少安装4个UWB定位基站。

2)UWB基站在无遮挡条件下,安装间距不超过50米,有遮挡状态下,适当缩小间隔距离。

3)UWB基站安装高度必须高于人体高度(推荐2.5米左右)。

4)天线距离墙面至少大于15厘米,周围不要有遮挡。





UWB定位基站品牌供应商,深圳市微能信息科技有限公司,官网:http://www.95power.com.cn
