人员定位UWB工牌标签VDU1511(10厘米定位精度,TDOA)

人员定位工牌标签,DW1000芯片方案,支持TDOA定位算法,定位精度10厘米。nRF52832主控,SOS按键一键呼救。IP66级防水防尘。选配:增加RFID(可选),增加NFC(可选)。支持出公版(无logo),支持定制logo/丝印/图案。应用:人员定位管理。配合软件可实现0维/一维/二维/三维定位,电子围栏,移动轨迹记录/查询/回放,停留时长记录,数据统计,SOS告警等。提醒:震动,灯光闪烁。场景:养老院、医养院、疗养院、医院、办公楼、工厂等。
尺寸:高80*宽60*厚8mm(±0.5mm)
浏览次数:603
人员定位UWB工牌标签VDU1511(10厘米定位精度,TDOA)

人员定位标签简介

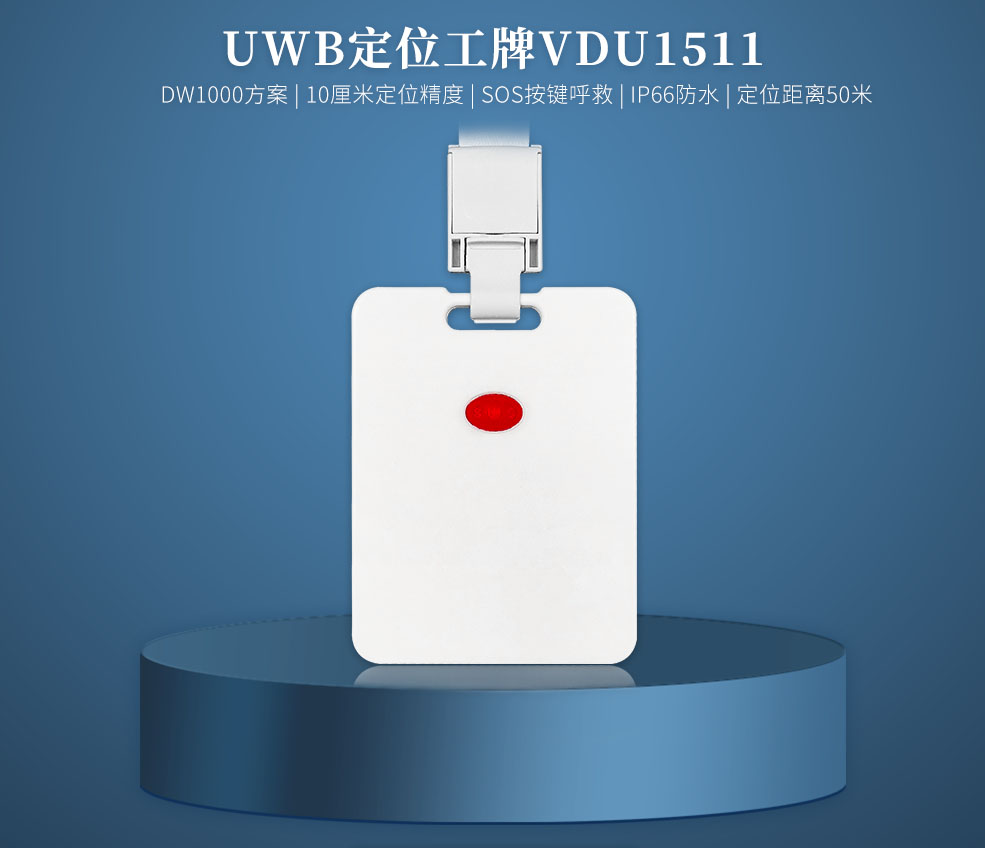

UWB定位工牌VDU1511是深圳市微能信息科技有限公司基于DW1000芯片方案开发的一款人员定位工牌标签。主控芯片采用Nordic  nRF52832实现对UWB信号的收发控制。VDU1511配合微能信息的UWB基站可以实现基于TDOA定位算法(到达时间差)的高精度人员定位。


▲  UWB工牌VDU1511拥有IP66级防水防尘等级,内置加速度传感器,智能切换人员运动和静止时的定位频率,来优化定位标签的功耗。

▲  UWB工牌VDU1511带有SOS按键,用于一键呼救,可实现养老院、医养院、医院、疗养院等安全监护场合的人员定位。

▲  选配: 增加RFID(可选),增加NFC(可选)。










特征



DW1000芯片方案



10厘米定位精度



TDOA定位算法



人员定位



定位距离50米


IP66防水


SOS按键呼救


nRF52832主控芯片






参数


  基本参数
  运动刷新频率  10Hz(默认,可更改)
  静止刷新频率  1Hz(默认,可更改)
  功耗  待机50uA;定位发射150mA
  精度  定位精度达10厘米
  一次充电使用时间  2个月左右(1Hz定位)
  定位距离  25米~50米
  电池容量  750mAh
  工作温度  -20~60℃
  产品尺寸  高80*宽60*厚8mm(±0.5mm)
  UWB参数
  频率范围  默认3774~4243.2MHz
  支持信道  ch1-5(可修改)
  协议标准  IEEE 802.15.4-2011 UWB
  BLE蓝牙参数  默认关闭,客户可以选择打开BLE蓝牙功能
  存储  512kBflash/64kBRAM
  协议  BLE蓝牙4.2
  频率  2400MHz-2483.5MHz
  充电适配器参数
  充电电压  DC 5V/1A
  工作温度  -20℃-60℃
  选配功能
  增加RFID  可选
  增加NFC  可选






UWB标签应用




医院人员定位

医院给医生或护士佩戴工牌,可以及时查看人员位置,方便调度


展会展馆人员定位

在展馆类场景找,工作人员佩戴

UWB工牌,方便查看位置和调度

养老院人员定位

养老院中老人佩戴工牌,方便定位管理,有意外情况及时施救


工厂人员定位

工厂工人佩戴UWB工牌标签,方便查看工人位置,移动轨迹等信息

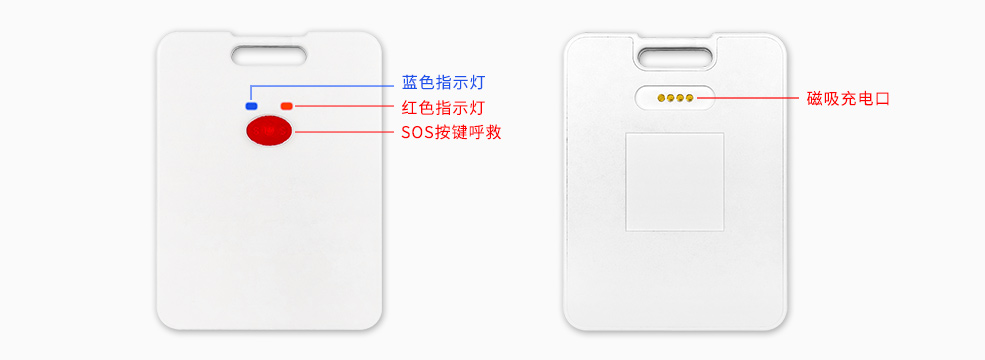

使用说明







开机


长按按键,直到蓝色灯亮起,松开按键,蓝色灯会持续亮 3s 后熄灭,表示开机成功。充电时候工卡会处于开机状态。





关机


开机后,连续短按 3 下按键,每次间隔在 1s 左右,最后一下长按,红灯亮起后灭掉表示关机成功。




SOS求救


工卡开机成功后,长按 3s 按键就表示一次紧急呼救。






充电


将配套的充电线一端接入 5V 直流电源适配器,另外一端接入磁力充电接口座。红灯开始以 1s 的频率闪烁,表示正在充电,当蓝灯亮起时,表示已充满电量。移除充电器后,蓝灯熄灭。



人员定位标签供应商,深圳市微能信息科技有限公司,网站:http://www.95power.com.cn
