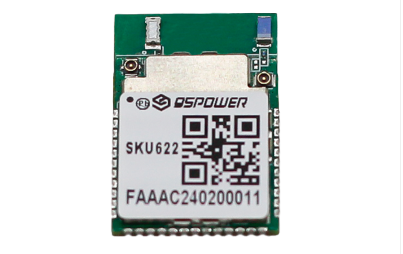

SKU622超宽带测距模组赋能高精度测距与定位落地
发布日期：2026-08-31 浏览次数：次

　　工业自动化、仓储物流、机器人导航、智能安防场景下，设备防撞防护、人员安全管控、自动化作业引导，都离不开可靠的高精度测距与定位能力。

　　传统蓝牙RSSI、WiFi指纹定位极易受环境多径效应、信号波动干扰，大多只能做到米级定位效果，达不到精密作业的厘米级误差要求。市面上常规UWB模组虽精度表现尚可，但测距距离普遍仅有几十米，面对大型厂房、仓储库区以及户外开阔场地，覆盖能力捉襟见肘。想要同时兼顾厘米级测量精度与远距离探测能力，SKU622超宽带测距模组给出实用解决方案。模组选用 Qorvo DW3210 UWB 射频芯片，搭配 Nordic nRF52833 BLE 5.1 MCU 主控，实现 ±10cm 静态测距精度、视距测距 200 米以上的硬件能力，原生支持 TWR 双边双向测距、TDOA 定位，可满足一维测距、高精度定位、无线数据透传等多样化项目需求。

　　一、传统测距定位方案的现实痛点

　　1、精度短板：蓝牙、WiFi定位受现场环境干扰大，输出结果为米级误差，无法胜任设备防撞、自动化精密引导这类对误差严格约束的业务。

　　2、覆盖距离有限：普通UWB模组在实际工况中有效测距往往不足百米，很难满足大型仓库、港口、矿区这类大范围场地部署。

　　3、开发成本高周期长：从零自研UWB产品，射频电路调试、天线匹配、定位算法移植工作量大，对研发团队硬件、软件能力都有很高要求，项目风险高。

　　SKU622从硬件集成、射频优化、配套工具链多维度出发，针对性化解以上行业痛点。

　　二、模组五大核心亮点

　　◆ 厘米级静态测距，满足精密作业标准遵循IEEE802.15.4‑2022UWB标准，依靠纳秒窄脉冲信号获取极高时间分辨能力。常规工况静态测距精度可达±10厘米，动态场景下也维持亚米级表现，完全适配设备防撞预警、自动化设备引导、停车场车辆定位等实际项目。

　　◆ 视距测距超200米，实现大范围场地覆盖模组内置PA功率放大器与LNA低噪声放大器，优化发射功率与接收灵敏度。空旷可视环境下模组最远测距突破200米，对比市面普通UWB模组几十米的距离上限优势明显。大型仓储、露天矿场、港口码头部署时，可以减少基站布设数量，降低整套系统搭建成本。

　　◆ 集成BLE5.1MCU，简化硬件，支持二次开发板载NordicnRF52833蓝牙主控，BLE5.1可用于无线参数配置、数据透传。预留多路GPIO，可配置UART、SPI、I2C、PWM等常用外设接口，方便外接各类传感器、执行器件。项目开发不必额外增加外置MCU，直接在模组上做功能开发，压缩整机BOM成本;蓝牙还支持远程固件升级、参数调试，大幅提升现场调试效率。

　　◆ 小巧硬件形态，双天线版本灵活选型模组尺寸22.5mm×19mm×2.5mm，三边半孔结构，适配标准SMT贴片生产。提供PCB板载天线、IPEX‑III/UFL外接天线两个硬件版本。产品内部空间有限可选板载天线;外接天线版本可搭配高增益天线，进一步拓展测距性能，适配不同终端结构设计。

　　◆ 工业级宽温低功耗，适配严苛工况标准3.3V供电，工作温度区间‑40℃~85℃，室内工业现场、户外露天环境均可稳定运行。自带低功耗管理逻辑，非常适合电池供电的便携标签类设备。

　　三、关键技术参数

　　◆ UWB芯片：QorvoDW3210

　　◆ UWB信道：通道5、通道9;中心频率6489.6MHz/7987.2MHz，带宽499.2MHz

　　◆ 测距指标：静态测距典型±10cm，视距最大测距>200m

　　◆ 最高UWB传输速率：6.8Mbps，符合IEEE802.15.4‑2022协议

　　◆ 蓝牙主控：NordicnRF52833，BLE5.1，多路可复用GPIO(UART/SPI/I2C/PWM)

　　◆ 供电：2.6V‑3.6V，典型3.3V

　　◆ 工作温度：‑40℃~85℃

　　◆ 物理规格：22.5mm×19mm×2.5mm(不含屏蔽盖、UFL座)，三边半孔SMT

　　◆ 天线选项：PCB板载天线/IPEX‑III(UFL)外接天线

　　◆ 调试接口：SWD，支持J‑link固件烧录调试

　　四、落地应用场景

　　1、一维测距与设备防撞预警：装配在AGV、叉车、起重设备上，实时采集设备间距离，输出预警信号，规避机械碰撞风险。

　　2、TWR/TDOA定位基站与定位标签：组建UWB定位系统，完成隧道、化工厂、变电站等室内外场地人员、资产厘米级位置监管。

　　3、抗干扰无线数据传输：发挥UWB6.8Mbps高速率特性，短距离内完成低时延、强抗干扰私有数据通信。

　　4、智慧安防门禁防尾随：出入口部署模组，精准识别人员通行间距与先后顺序，防范尾随闯入。

　　五、配套开发资源

　　为SKU622提供全套落地开发资料：参考原理图、AD/PADS格式PCB封装、Layout设计建议，以及带通信协议的Demo示例程序。用户可直接调用UART等IO接口对接上位机，无需改动底层固件;如果需要自定义IO功能、定制测距逻辑，我们也可提供对应的二次开发技术支持。模组出厂已经完成射频校准与天线匹配，客户拿到后简单集成即可投入实测，跳过复杂射频调试环节。

　　SKU622超宽带测距模组把高精度、远距离、易集成开发三者结合，为工业测距、资产定位、机器人导航等场景提供成熟UWB硬件方案。它既可以单独作为测距传感器使用，也能够作为定位系统核心硬件单元，帮助工程师缩短产品研发周期，绕开UWB射频设计难点，助力厘米级测距定位项目快速落地。
