【科普】蓝牙网关是什么意思?有什么用?结构,功能,工作原理,一文告诉你!
发布日期:2022-12-14 浏览次数:1637

蓝牙网关是什么?蓝牙网关有什么用?可能有不少用户听说过蓝牙网关,但是不知道蓝牙网关是什么意思,工作原理是怎样的?有什么用?等等问题。这篇文章,蓝牙网关厂家深圳微能信息就给大家科普一下蓝牙网关到底是什么?有什么用?




1、蓝牙网关是什么?

蓝牙网关是一种集成了BLE低功耗蓝牙无线协议和WiFi协议的成品设备,有的蓝牙网关根据应用场景的需要,还集成了4G、5G、Lora、ZigBee等无线通信协议。主要用于对接BLE蓝牙设备,网关中的BLE蓝牙和WiFi之间通过串口连接。

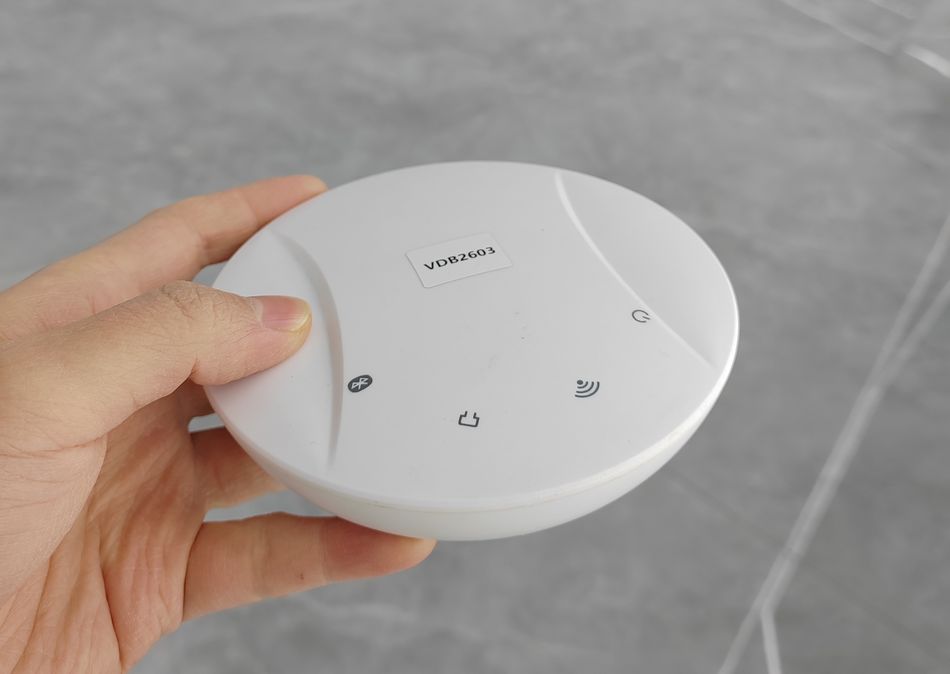

比如微能信息的蓝牙5.0网关VDB2603,它的外观如下图这样:






2、为什么要开发蓝牙网关呢?

研发蓝牙网关的目的很简单,主要是解决BLE蓝牙终端设备没办法联网传输数据的问题。大量的BLE蓝牙终端设备,每天会产生很多数据,蓝牙设备自身无法接入网络,蓝牙网关就是专门为BLE蓝牙终端设备接入网络而开发的。主要起到一个桥梁的作用,一方面可以对接蓝牙终端设备,另一方面,可以通过有线或无线的方式,将收到的数据上传到服务器。

当然,蓝牙网关还有一些延伸的应用比如室内定位,是基于蓝牙定位算法来的。




3、对接的终端设备

蓝牙网关对接的终端设备都是BLE低功耗蓝牙设备,常见的比如以下这些:

(1)医疗类的蓝牙设备:蓝牙血压计、血氧仪、血糖贴、体温贴、心率带、睡眠监测带、蓝牙智能床垫、输液器等;

(2)传感器类设备:主要是带BLE蓝牙类的传感器,比如温湿度传感器,液位传感器、光照传感器、门磁传感器……等等;

(3)蓝牙手环:蓝牙网关经常对接的蓝牙设备还包括蓝牙手环,通常是采集蓝牙手环记录的数据;

(4)蓝牙信标:对接各类形态的蓝牙信标,道钉等,采集信标的广播数据;

(5)蓝牙智能门锁、蓝牙照明灯具、蓝牙穿戴设备、头盔等。




4、蓝牙网关的内部结构

(1)基础的蓝牙网关只集成了蓝牙和WiFi协议,比如蓝牙网关VDB2602(基础版),其内部结构如下图。

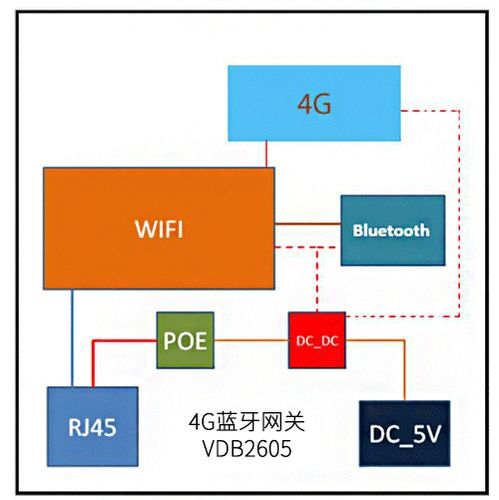

(2)在蓝牙和WiFi的基础上,又加了4G通信的蓝牙网关VDB2605,其内部结构如下图所示,其他加了5G、ZigBee、Lora的类似。






5、蓝牙网关的外部接口

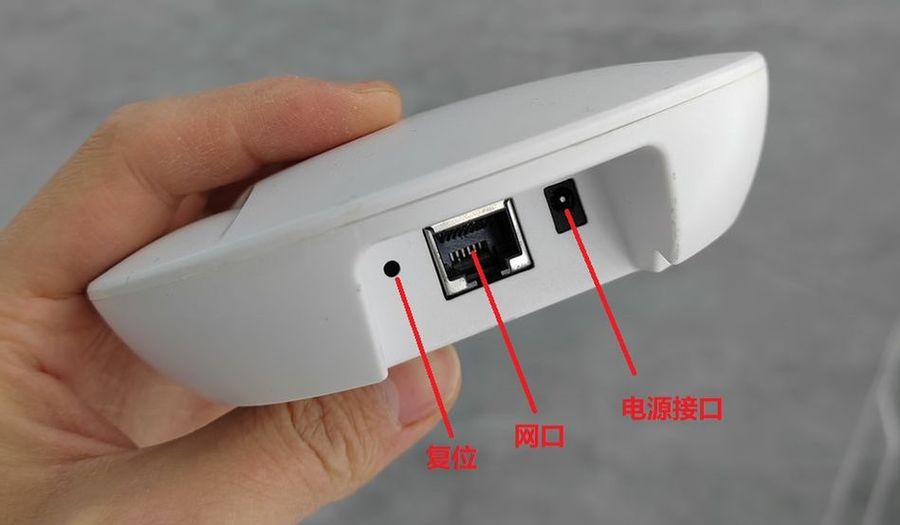

外部接口如下图所示:




外部接口包括:复位按键接口、POE网口(可根据工作模式,WAN口和LAN口相互切换)、DC直流电源接口

指示灯:电源指示灯、蓝牙指示灯、WiFi指示灯、POE网口指示灯




6、蓝牙网关的工作原理

不考虑蓝牙网关的延伸应用,只说蓝牙网关本身的工作原理:

其实蓝牙网关对接蓝牙设备的工作原理很简单,分为三个步骤:

第一步:蓝牙网关内部的蓝牙部分对接BLE终端蓝牙设备,扫描采集或接收蓝牙设备的数据。分两种工作模式:可以说扫描蓝牙设备的广播数据,也可以是连接蓝牙设备;

第二步:接收到的蓝牙数据通过串口传给WiFi;

第三步:蓝牙网关的WiFi将数据通过无线WiFi的方式传输到云端平台。(其他4G、5G、Lora、ZigBee的方式类似)

以上三步就是蓝牙网关对接蓝牙设备的工作原理。

当然,还有一些客户需要从云端管理平台下发数据给蓝牙设备,这个过程就是上述三步反过来情况。



通信协议:蓝牙网关一般支持TCP、UDP、MQTT三种通信协议(MQTT是物联网通信协议,是比较常用的)。

数据格式:网关将数据收集过来,通常以JSON标准格式打包传输到云平台。




7、蓝牙网关的分类

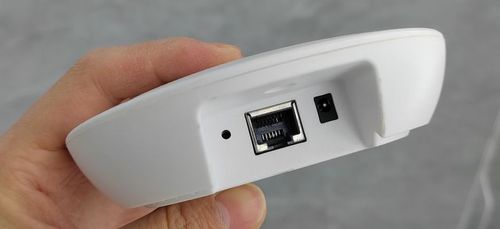

用于室内环境的蓝牙网关,通常不防水,外部接口裸露在外面,外形如下图:

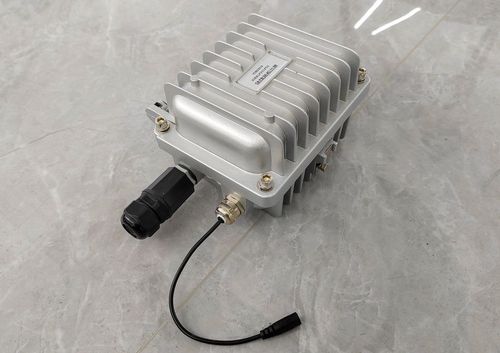

用于室外环境中的蓝牙网关,外壳配置了防水防爆的金属外壳,如下图:






8、蓝牙网关有什么用呢?

蓝牙网关通常有以下6大功能应用,包括:

(1)可以解析扫描到的BLE蓝牙设备的广播数据;

(2)采集蓝牙设备的广播数据上传到物联网云平台;

(3)通过间隔扫描蓝牙设备的广播信号,可以实时地监测蓝牙设备是否存在,比如微能信息开发的人员隔离监管方案就是基于此类应用的延伸佩戴蓝牙手环的人员离开蓝牙网关的监测范围,就会在管理后台触发安全报警;

(4)连接ble蓝牙设备,通过蓝牙网关和云平台进行数据交互;

(5)还可以管理对接的蓝牙设备(需要后台管理软件);

(6)对接蓝牙信标、BLE蓝牙定位工牌、蓝牙手环、安全帽定位标签等,基于蓝牙算法,对人员进行定位管理等。



蓝牙网关厂家,深圳市微能信息科技有限公司,网站:www.95power.com.cn
