微能信息UWB无线手机防丢报警器,精准报警,无线束束缚!
发布日期:2021-04-16 浏览次数:91

        今天给大家介绍一款我们公司开发的uwb无线手机防丢报警器,基于微能信息(95power)的uwb模块开发,方案详情可点击:3C门店手机展示机防丢报警解决方案。这款产品是我们深圳市微能信息科技有限公司开发的一款无线的手机防丢报警器,用途是替代市面上使用不方便的有线防丢报警器。


        市面上很多手机卖场柜台的手机都是用传统有线的报警器,通常在手机后面连着一条螺旋式的报警线,客户体验手机非常不方便,而且线路使用时间长了容易老化,出问题,比如出现误报、不报的情况。基于此种原因,我们开发了uwb无线手机防丢报警器,好处是无线报警,而且精准度非常高。客户进店体验手机没有缠绕的线束束缚,体验效果比有线的好很多,比如客户拿着手机自拍都非常方便。



这里简单介绍下我们公司【深圳市微能信息科技有限公司】

        深圳市微能信息科技有限公司是深圳市天工测控技术有限公司旗下研发生产UWB定位基站、标签、模块、uwb定位算法一家企业,产品主要应用领域就是精准测距和定位。



(一)UWB无线手机防丢报警器产品介绍

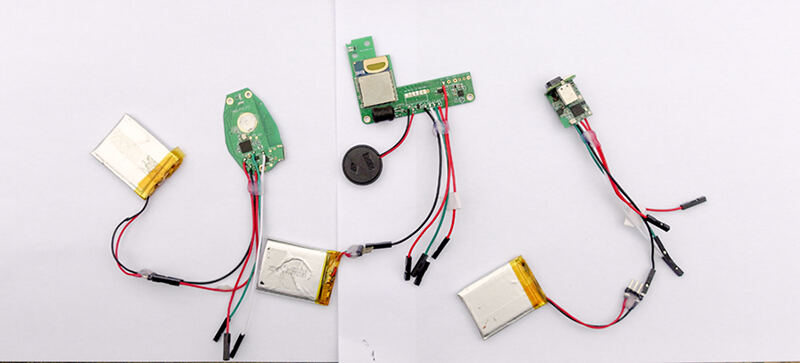

        这个手机防丢报警器成品是第一代的产品,目前我们推出了第二代的手机防丢报警器,暂时没有打样外壳,不过这样可以看到内部的产品结构,能更直观地了解产品哈。





        这套产品是以我们公司的uwb模块产品为基础研发生产的,由3部分组成,包括标签、底座和遥控器,其中标签和底座分别都有一个内置uwb模块。然后我分别介绍下这3个小零件。

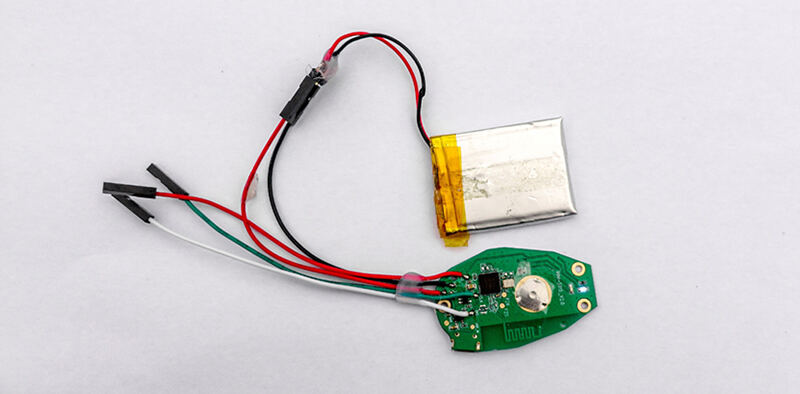

(1)遥控器:这个遥控器外壳长得像车钥匙,带锂电池的,可充电。用来解除报警,如果标签和底座报警,按一下这个按钮就好了。

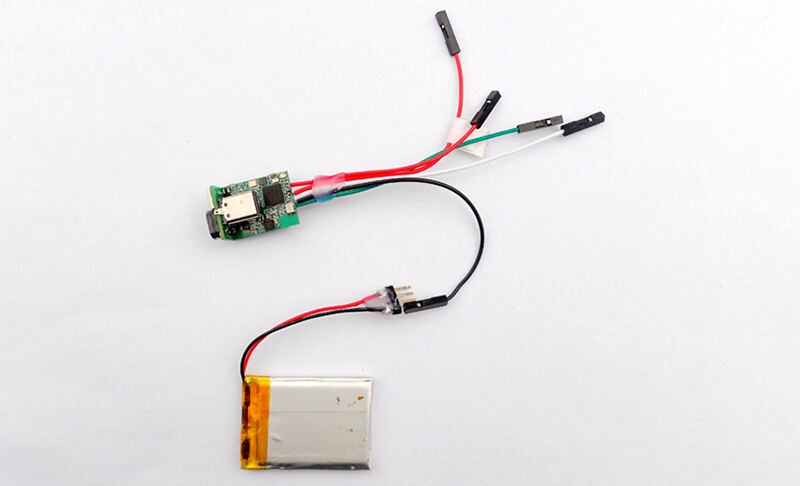

(2)标签:标签是由UWB模块、PCBA板、蜂鸣器(小的)、指示灯、锂电池组成,标签的使用方法也很简单,就像我们给手机充电一样,把这个type-C的充电接口和手机连在一起的就可以了。可以充电,在拔掉手机的情况下,手机防丢报警器也会报警。

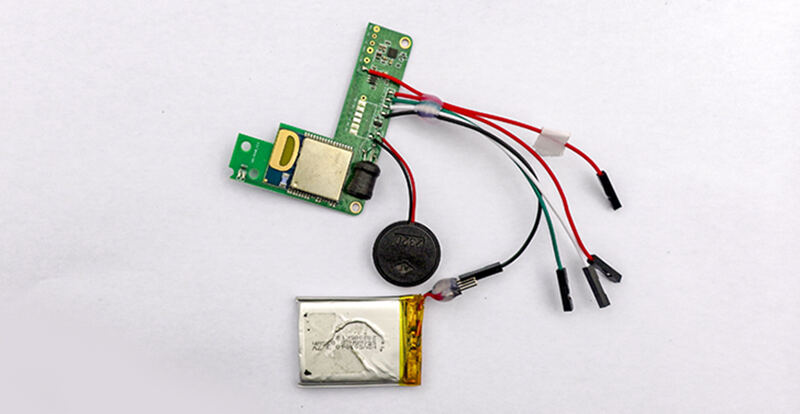

(3)底座:底座是由UWB模块、PCBA板、蜂鸣器(大的)、指示灯组成,这里做演示加了个锂电池,实际使用的情况下,可以视实际应用场景,定制锂电池供电的,或者是连接usb直流电源供电的。





(二)UWB无线手机防丢报警器工作原理

        这款产品的工作原理比较简单,就是标签的uwb模块和底座的uwb模块进行测距,测距精度是10-30厘米。这个精度也是目前市面上非常高的一个精度了,用在手机防丢报警器测距这块非常合适。



        如果在某一刻两个uwb模块无法测距或者出现异常,比如客户拔掉标签,客户携带手机离开底座超过2米,或者超过4米,防丢报警器就会预警,或者报警。报警方式是蜂鸣器鸣叫,指示灯闪烁。蜂鸣器声音非常响哦。





(三)UWB无线手机防丢报警器功能介绍

        下面我介绍下这套手机防丢报警器的3类功能,也就是防丢报警器3大类常见的应用情况和使用方法!



第一类:带手机的标签和底座的距离的三种情况。

带手机的标签和底座的安全距离是2米,

(1)标签和底座的距离在2米以内,就是客户带着手机距离底座在2米范围内。标签和底座的蜂鸣器都不会报警。这时,标签蜂鸣器不叫,指示灯显示绿色,3秒亮一次;底座蜂鸣器不叫,指示灯显示绿色,一直常亮状态。



(2)标签和底座的距离距离大于2米小于4米的情况下,就是客户带着手机远离底座大于2米小于4米。标签和底座的蜂鸣器都会报警。这时,标签蜂鸣器慢滴,指示灯颜色变成红色,1.5秒闪烁一次;底座蜂鸣器也是慢滴,指示灯变成蓝色,1.5秒闪烁一次。



(3)标签和底座的距离距离大于4米的情况下,就是客户带着手机远离底座大于4米的情况下。标签和底座的蜂鸣器都会报警。这时,标签蜂鸣器快滴,指示灯颜色显示红色,0.6秒闪烁一次;底座蜂鸣器也是快滴,指示灯显示蓝色,0.6秒闪烁一次。



第二类情况是标签的TypeC充电口拔出,还有通信失联的情况。

(1)标签的TypeC充电口拔出

就是客户拔掉了这个TypeC充电口,标签和手机分离,标签和底座测距异常。标签和底座的蜂鸣器都会报警。这时,标签蜂鸣器每1.5S连嘀3次,指示灯显示红色,每5S连闪3次;底座蜂鸣器也是每1.5S连嘀3次,指示灯显示蓝色,每5S连闪3次。



(2)是通信失联的情况

什么是通信失恋呢?就是标签和底座无法测距,造成无法测距的情况通常是客户找一些遮挡物遮挡在了标签和底座之间,尤其是金属遮挡物,金属遮挡物对uwb测距影响很大,会导致测距失败,通信失恋。

这种情况下,标签和底座的蜂鸣器都会报警。这时,标签蜂鸣器每1.5S连嘀2次,指示灯显示红色,每5S闪1次;底座蜂鸣器也是每1.5S连嘀2次,指示灯显示蓝色,每5S闪1次。



第三类是防丢报警器充电和低电量的情况。

(1)第一种是防丢报警器的标签、底座在充电的情况下,标签和底座都不会报警。标签指示灯显示红色,常亮状态;底座指示灯显示蓝色,常亮状态。

(2)第二种是防丢报警器的标签、底座低电量的情况下,标签和底座都不会报警。标签指示灯显示红色,每3秒闪烁一次,提醒您该充电了;底座指示灯显示蓝色,也是每3秒闪烁一次提示充电。

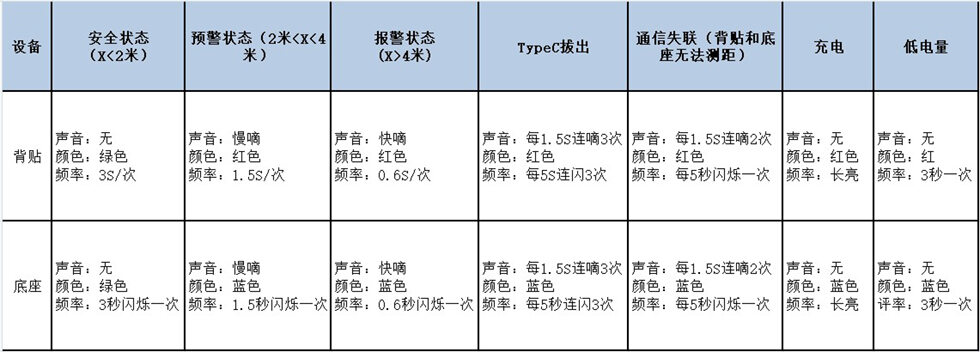

UWB无线手机防丢报警器总结如下图表所示。
