Beacon参数配置教程2:在Eddystone模式下手机app配置beacon参数
发布日期:2019-05-29 浏览次数:47

上一篇,微能信息(95power)小编分享了“在iBeacon模式下手机app配置beacon参数”,95power的系列beacon兼容苹果的ibeacon协议和谷歌的Eddystone低功耗协议,所以这篇小编分享的是“在Eddystone模式下手机app配置beacon参数”。


这里我们还是以蓝牙4.2beacon VG05为例来说明,配置步骤如下:

第1步:在app里面从ibeacon模式切换Eddystone模式点击右上角切换模式文字,出现模式选择窗口,点选Eddystone(图1)。


第2步:Eddystone配置页面简介(图2)

MAC:MAC地址

Name:蓝牙信标的名称,配置方式同iBeacon模式。

User service data:用户自定义的数据,配置方式同iBeacon模式。

Transmit Power:VG05发射功率,配置方式同iBeacon模式。

Advertise Interval:VG05广播间隔,配置方式同iBeacon模式。

Battery Level:VG05电池电量

Password:VG05连接密码,配置方式同iBeacon模式。

URL:修改Eddystone字段信息。默认格式是URL。

Other Setting:用于选择Eddystone其他字段信息。

配置好信息后,蓝牙连接断开,配置将生效。


第3步:Eddystone模式下修改URL。选择并设置Eddystone字段信息格式及对应信息,蓝牙连接断开后,可以将其设置为URL、UID、EID、TLM。选择和设置URL信息16字符。


1app切换beacon VG05模式.jpg

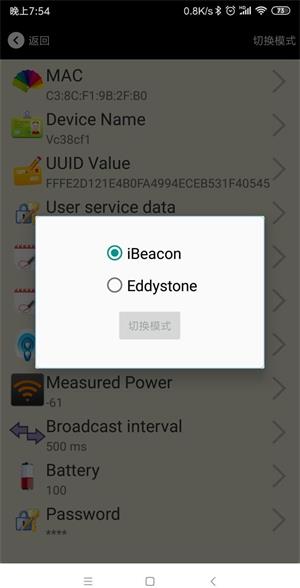

图1:app从ibeacon模式切换Eddystone模式

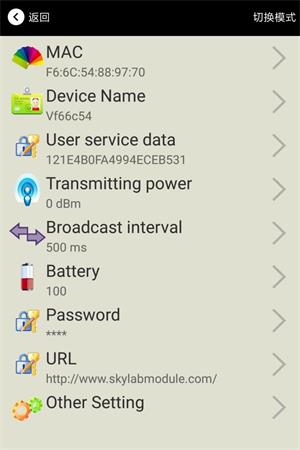

图2:Eddystone配置页面简介


图3:Eddystone模式下修改URL


第4步:app修改 Other Setting。选择并设置UID信息:分别设置 NameSpace(10 字节)和 Instance(6 字节)(图4)。


第5步:选择并设置EID信息。设置EID信息,最多8个字节(图5)。


第6步:选择并设置TLM信息。推荐选择 Encrypted TLM specification(加密的TLM规范),然后输入分别输入最多12字节的Encrypted TLM data(加密TLM数据),2字节的16-bit Salt,以及2字节的16 bit Message Integrity Check(图6)。


4app修改 Other Setting.jpg

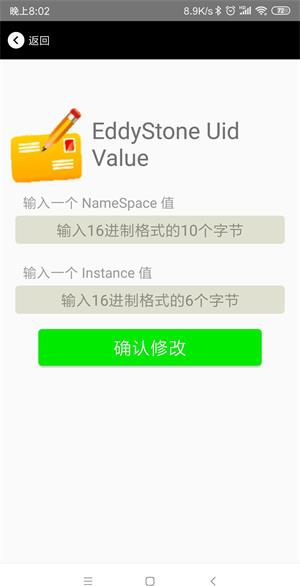

图4:app修改 Other Setting

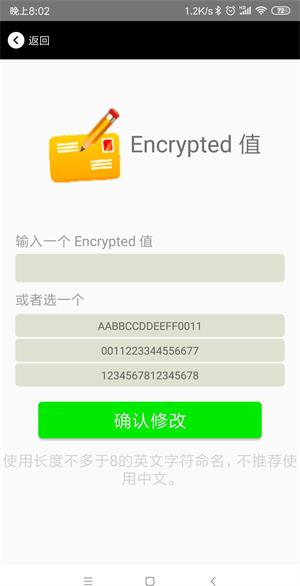

图5:选择并设置EID信息

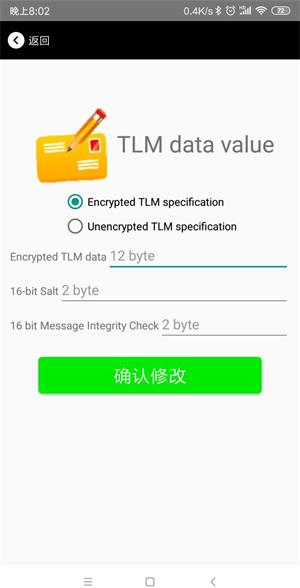

图6:选择并设置TLM信息


更多在Eddystone模式下手机app配置beacon参数的信息可以咨询0755-23779409。
