Beacon参数配置教程1:在iBeacon模式下手机app配置beacon参数
发布日期:2019-05-28 浏览次数:80

       iBeacon想要灵活的应用需要先进行必要的参数配置才行,今天微能信息(95power)小编分享一篇iBeacon干货,关于VG05在iBeacon模式下,用手机app配置ibeacon参数的教程(微能信息的系列ibeacon均兼容苹果的iBeacon模式和谷歌的Eddystone模式。在谷歌Eddystone模式下配置参数的教程详见下集哈),其他的ibeacon配置方法大同小异哦。


       iBeacon VG05参数配置需要一款手机app,这里我们用的是微能信息研发工程师开发的专门配置ibeacon的手机app“Skylab_xbeacon”。Skylab_xbeacon是由95power研发团队开发的针对微能信息的系列ibeacon进行配置的一款手机应用。此手机app支持 iBeacon 和Eddystone 两种模式,使用这款手机app应用就能把手机和ibeacon进行连接并且进行参数修改,如:UUID, Major, Minor, Beacon名称等。


       iBeacon VG05手机app配置方法教程详解,下面小编详细介绍下用手机app配置蓝牙ibeacon VG05的步骤。

第1步:手机app扫描ibeacon蓝牙信标。打开 APP,如果手机提示打开蓝牙,请允许,手机自动开始扫描周围的蓝牙信标(图1);


第2步:app连接蓝牙信标VG05。点击要连接的蓝牙信标,30 秒内输入密码,即可获得操作权限。(出厂密码:1234)(图2);


第3步:手机app-ibeacon的参数配置介绍(图3);

MAC:ibeacon的MAC地址

Name:所选ibeacon蓝牙信标的名称 。

UUID:按照ISO/IEC11578:1996标准的128位标识符(16字节)User service

data:用户数据,24个16进制数字

Major:16位标识符(0-65535)

Minor:16位标识符(0-65535)

Measured Power:距离1米时的参考信号强度

Transmit Power:VG05发射功率

Advertise Interval:VG05广播间隔

Battery Level:VG05电池电量

Password:VG05密码(默认1234)

配置好信息后,蓝牙连接断开,配置将生效。

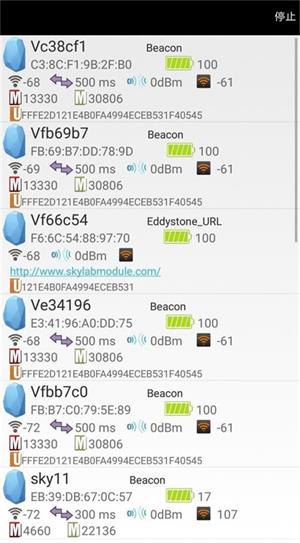

图1:打开手机app扫描蓝牙ibeacon信标

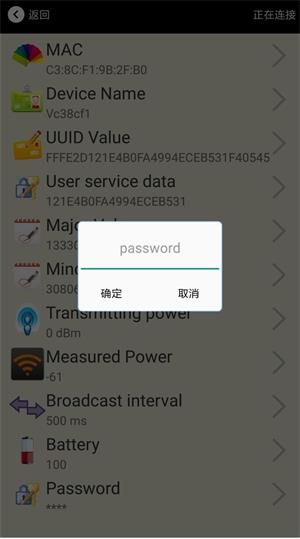

图2:用手机app连接蓝牙ibeacon信标

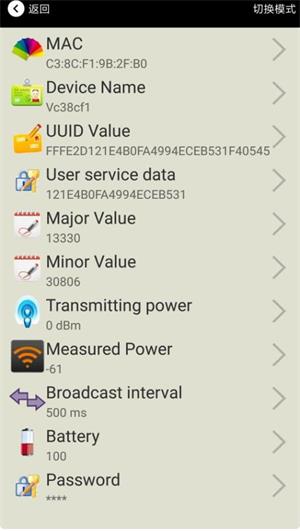

图3:手机app-ibeacon的参数配置介绍


第4步:app修改蓝牙ibeacon信标名称。点击“Device Name”,出现以下UI,然后在“输入一个名称”框中输入长度小于12位的英文字符名称,也可以在“或者选一个”里选一个名称。然后点击“确认修改”(图4);


第5步:app修改ibeacon的UUID。点击“UUID”,出现以下UI,然后在“输入一个UUID 值”框中输满16个字节(32个十六进制字符)作为VG05的UUID。然后点击“确认修改”(图5);


第6步:app修改ibeacon的User service data。点击“User service data”,出现如下界面,在“输入用户数据”中输入24个16进制字符。然后点击“确认修改”(图6);

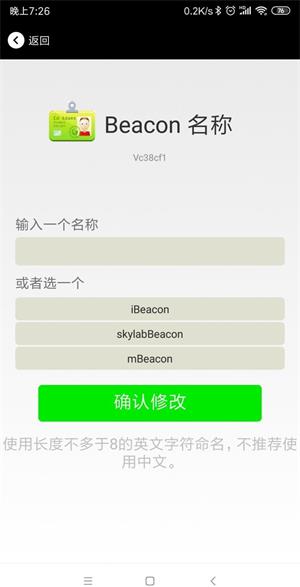

图4:app修改ibeacon蓝牙信标名称


图5:app修改ibeacon的UUID

6在app里面修改ibeacon的User service data.jpg

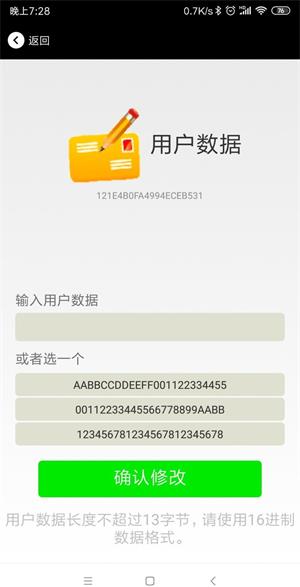

图6:app修改ibeacon的User service data


第7步:app修改ibeacon的Major、Minor。点击“Major”,出现如下界面,设置 0~65535 为设备的 Major 值。然后点击“确认修改”。修改 Minor,同上面 Major 类似,点击 Minor 进入修改即可(图7);


第8步:app修改ibeacon的Measured Power。点击“Measured Power”,出现如下 UI,在距离 VG05 1 米远处,设置测量功率,可调范围-100dBm~-30dBm, 默认为-61dBm。然后点击“确认修改”。Measured Power 含义为,当接收设备接收到的信号强度为-61dBm 时,可认为该设备距离 VG05 约为 1 米(图8);


第9步:修改ibeacon的发射功率。点击“Transmission Power”出现如下 UI,设置 VG05 的发射功率。功率可设置为:-30dBm,-20dBm,-16dBm,-12dBm, -8dBm, -4dBm, 0dBm, 4dBm。默认是 0 dBm。然后点击“确认修改”(图9);


7app修改ibeacon的 Major、Minor.jpg

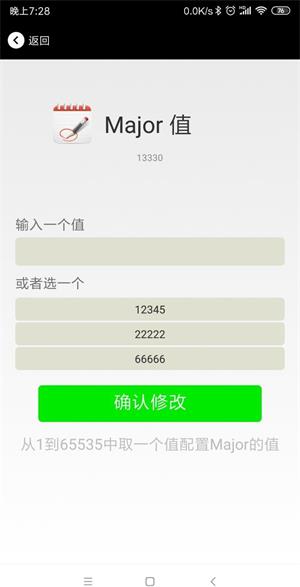

图7:app修改ibeacon的Major、Minor

8app修改ibeacon的 Measured Power.jpg

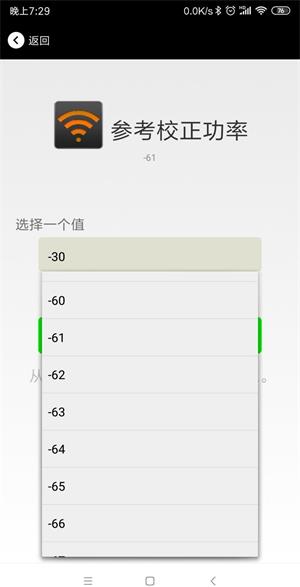

图8:app修改ibeacon的Measured Power

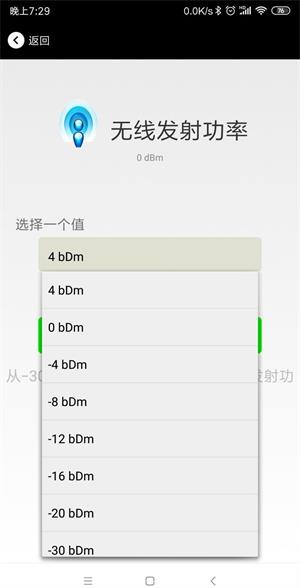

图9:app修改ibeacon的发射功率


第10步:app里面修改ibeacon的广播间隔。点击“广播间隔”出现如下 UI,设置广播间隔,广播间隔可以设置为 100ms、200ms、300ms、400ms、500ms、600ms、700ms、800ms、900ms 和 1000ms。默认为 500ms。然后点击“确认修改”(图10);


第11步:在app里面修改ibeacon的连接密码。点击“Password”,出现如下 UI,然后在“Password”框中输入 4 个字符作为连接密码,默认为 1234。然后点击“确认修改”(图11)



图10:app修改ibeacon的广播间隔

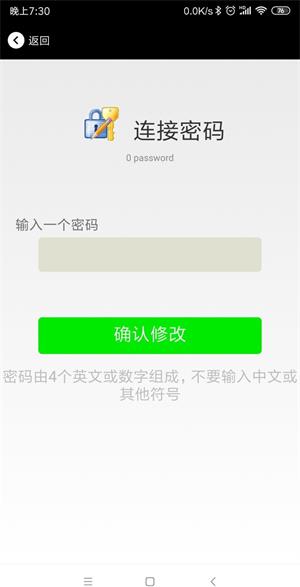

图11:app修改ibeacon的连接密码



       好了,以上就是使用手机app配置蓝牙4.2beacon VG05的ibeacon模式的参数的详细教程,希望能帮到大家。更多ibeacon的配置问题请咨询网站右侧的QQ或微信。
