iBeacon蓝牙定位基站VDB03

分为2个型号:无防拆按键定位基站、带防拆按键定位基站(基站被拆卸会触发防拆按键弹起,后台上传SOS告警信息)。蓝牙4.2,基于ibeacon广播协议,覆盖70米。应用:资产定位管理、信息推送,考勤/签到/打卡等。微能信息提供手机APP修改参数。纽扣电池供电。
尺寸:37 * 23 * 5 mm
浏览次数:201
iBeacon蓝牙定位基站VDB03

蓝牙定位基站简介


VDB03是深圳市微能信息科技有限公司基于BLE蓝牙4.2开发的一款iBeacon蓝牙定位基站。VDB03分为无防拆按键的蓝牙定位基站和带防拆按键的蓝牙定位基站,其中带防拆按键的基站可通过防拆按键触发SOS防拆报警功能,常用于固定资产定位管理和资产盘点,比如贵重机器医疗设备定位、办公设备定位、展馆展品定位等。VDB03是一款蓝牙从机广播设备,广播协议符合苹果(Apple)的iBeacon协议。

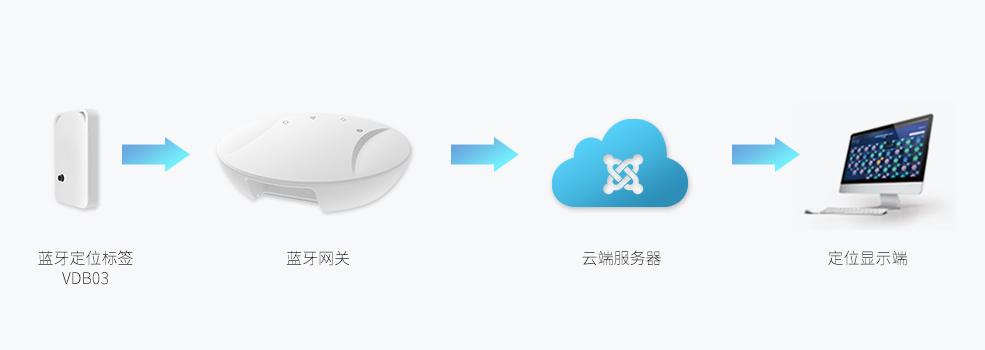

蓝牙基站VDB03通常固定在需要定位的资产设备表面,它会周期性(安装好以后,防拆按键按下,VDB03每隔9秒广播一次)地向周围广播自身的数据。广播数据包括VDB03的蓝牙信标名称、Mac地址、UUID、Major、Minor、数据包等内容。蓝牙网关扫描采集到这些广播数据后,通过以太网/WiFi/4G/5G可以扫描到VDB03的广播内容。应用框架如下图所示,蓝牙网关将收集到的广播数据传输到上位机或云端服务器,上位机运行蓝牙定位引擎就可以计算出VDB03的位置信息,从而实现资产或者设备的实时定位。






蓝牙定位基站分类


VDB03分为2款不同的配置外观,如下图所示,带防拆按键的VDB03和无防拆按键的VDB03。带防拆按键的VDB03,在被拆卸后,会实时上传报警信息。用户可以根据自己的定位需求进行选择。安装方面:需要确保安装面平整,可以在正常安装时把VDB03的防拆按键按下。

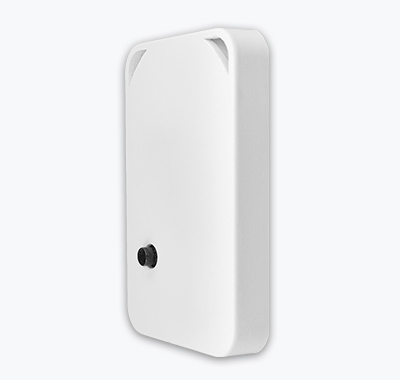

带防拆按键资产标签VDB03

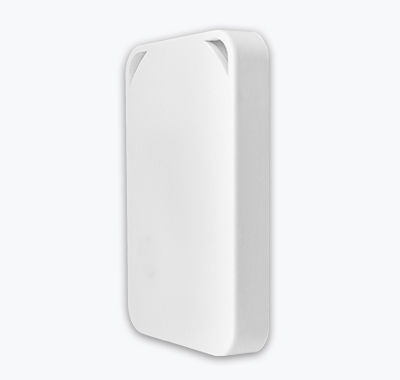

资产定位标签VDB03





VDB03特征




配置防拆卸按键




拆卸后SOS后台告警



iBeacon协议



70米广播距离




手机app修改参数



应用:资产设备定位管理




BLE蓝牙4.2版本





BLE低功耗设计





手机app软件修改iBeacon VDB03的参数配置


iBeacon蓝牙信标VDB03支持通过两款手机app(Skylab_Beacon)和nRF Connect连接,修改默认的广播参数,比如UUID、Major、Minor、发射功率、广播频率、广播间隔等。两款手机app的首页界面如下图所示。



Skylab_Beacon

手机app(Skylab_Beacon)由微能信息提供,可以修改iBeacon  VDB03的蓝牙信标名称、修改UUID、修改Major、Minor、修改参考信号强度、修改广播频率、修改Companyid、修改密码等参数。



nRF Connect

手机app(nRF Connect)由Nordic官方开发,可以修改ibeacon  VDB03的发射功率。

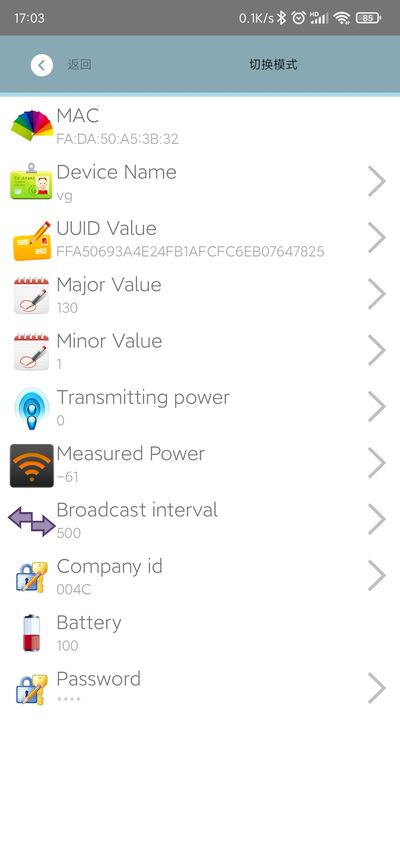

手机app:Skylab_Beacon

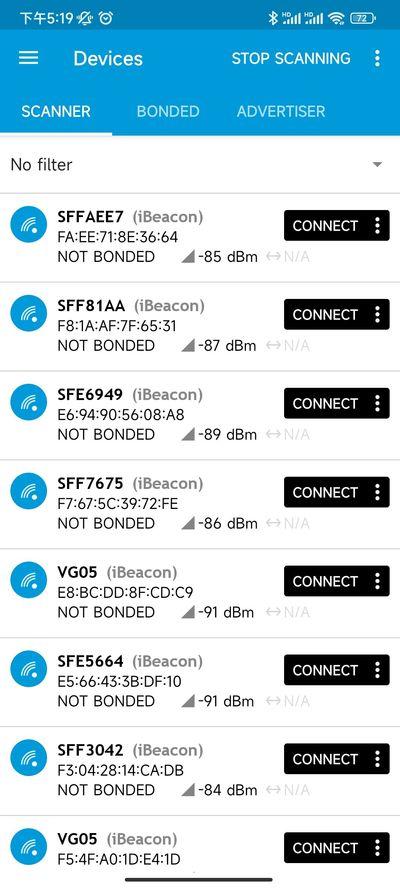

手机app:nRF Connect.jpg


手机app:nRF Connect




手机app(Skylab_Beacon)界面参数配置说明:



  手机app首页项目  说明
  MAC  iBeacon蓝牙信标的MAC地址(不可修改)
  Device  Name  修改所选蓝牙信标的名称
  UUID  Value  按照ISO/IEC11578:1996标准的128位标识符(16字节)
  Major  Value  16位标识符(0-65535)
  Minor  Value  16位标识符(0-65535)
  Transmitting  Power  发射功率
  Measured  Power  距离1米时的参考信号强度
  Broadcast  interval  Beacon广播间隔
  Company  id  作为区分的id号
  Battery  Beacon电池电量(无法修改)
  Password  Beacon密码(默认1234)


*  目前最新APP尚未上架,请联系销售人员提供,APP名称:Skylab_beacon和nRFConnect。

*  iBeacon信标VDB03的广播频率的修改在按键按下和抬起、或者重新上电后会失效,需重新设置。





VDB03应用


iBeacon资产定位标签VDB03常用于资产定位管理系统、蓝牙定位系统、考勤签到打卡、近场信息推送等。


应用1:资产、设备定位管理系统

VDB03作为蓝牙资产定位标签,用在资产、设备定位管理系统中,和固定资产绑定,实时定位和监测固定资产、贵重设备等的位置信息。


应用1:资产、设备定位管理系统

VDB03作为蓝牙资产定位标签,用在资产、设备定位管理系统中,和固定资产绑定,实时定位和监测固定资产、贵重设备等的位置信息。



应用3:基于位置信息的近场信息推送

基于iBeacon  VDB03的地理位置信息的信息推送和交互,比如商超中向手机推送优惠券,展馆中向手机推送展品介绍信息等。





VDB03参数


  产品参数
  尺寸37 * 23 * 5 mm(长度*宽度*高度)
  电池型号  CR2032纽扣电池
  工作温度  -30℃~60℃
  蓝牙参数
  无线标准  蓝牙4.2
  频率范围  2400MHz——2483.5MHz
  数据速率  1Mbps(Bluetooth ® 4.2)
  调制技术  PWM调制
  无线安全  AES HW Encryption
  传输功率  -25, -19, -13, -8, -3, 0, +2dBm
  灵敏度  -94dBm at 1Mbps BLE
  工作模式  iBeacon工作模式




VDB03电池续航时间


广播功率覆盖范围广播间隔状态电池使用时间(月)
+2dBm70m9000ms按键按下39.4
2000ms按键弹起23.3
+0dBm(默认设置)50m(默认设置)9000ms(默认设置)按键按下(安装)3.6年(默认)
2000ms(默认设置)按键弹起(拆卸)2年(默认)


*  VDB03用一个金属纽扣锂电池供电,电池电量耗尽以后可拆卸更换;

*  功耗数据仅供参考,未考虑电池自放电因素,当计算寿命大于电池寿命(5年)时,以电池寿命为准;

*  上述计算默认采用220mAh作为电量参考。






出货清单


设备名称型号数量备注
蓝牙BeaconVDB031PCS带防拆按键
纽扣锂金属电池(出厂已配)CR20321PCS可拆卸、不可充电电池


*  不同样式的资产标签VDB03,出货清单也不同,具体可以咨询微能信息的客服。




怎么购买iBeacon资产标签VDB03?


线下:可以咨询微能网站的客服,客服安排负责的业务联系您,给您报价!

线上:在阿里巴巴(1688)搜索“微能信息”或“VDB03”进入微能信息官方阿里店铺,使用淘宝/阿里账号登陆即可采购ibeacon蓝牙定位基站VDB03。





iBeacon蓝牙定位基站源头厂家,深圳市微能信息科技有限公司,官网:http://www.95power.com.cn
