​Beacon防拆蓝牙资产定位标签VDB1620(默认设置电池续航4.9年)

支持蓝牙4.2/5.0,防拆卸按键,​Beacon蓝牙信标,资产定位标签。IP67级防水防尘,默认参数设置电池续航4.9年,nordic nRF52832方案,兼容iBeacon和Eddystone广播协议,广播距离可达70米,支持手机app修改广播参数。预留温湿度传感器。主从一体,支持扫描和转发。支持二维码,NFC定制内容。应用:资产定位管理,资产/物品盘点,室内定位导航,考勤签到打卡,近场信息推送。
尺寸:72*45*26mm(长*宽*高)
浏览次数:336
​Beacon防拆蓝牙资产定位标签VDB1620(默认设置电池续航4.9年)


资产定位标签VDB1620是深圳市微能信息科技有限公司基于nordic  nRF52832芯片方案开发的一款蓝牙定位标签。VDB1620也是一款beacon蓝牙信标,其广播协议符合蓝牙BLE广播协议,包括iBeacon(Apple)和Eddystone(Google)两种协议。



*  VDB1620内部预留加速度传感器和温湿度传感器,可以采集相应的信息并广播出去,用蓝牙网关收集回传到云端服务器。(默认出货不贴,如有需要可以说明)。








防拆资产定位标签VDB1620防拆原理

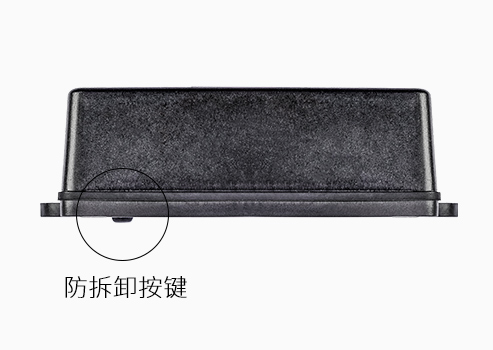

        VDB1620是一款防拆型资产定位标签,防拆原理在于VDB1620配置有防拆卸按键。将VDB1620安装在被定位的物品上,防拆按键会被按下。


        在资产定位标签VDB1620被拆卸下时,防拆按键会自动弹起。弹起时会在VDB1620的广播包中增加防拆报警信息,蓝牙网关接收到标签的防拆报警信息后,再将信息上传到管理平台。








VDB1620用于资产定位管理


资产定位标签VDB1620是一款主从一体(蓝牙主机和从机一体)的蓝牙设备,同时支持扫描和转发。可以作为蓝牙信标(蓝牙从机),同时也可以作为蓝牙主机设备,支持扫描监测周围的beacon蓝牙从机设备,并将采集的beacon广播信息转发给蓝牙网关



VDB1620常用于资产定位管理系统中,VDB1620做资产定位的原理同微能信息的蓝牙5.0定位系统方案



案例:比如VDB1620用于超市购物车定位管理,将VDB1620安装在购物车上合适的位置。方案流程如下:



VDB1620会周期性地扫描采集周围部署的beacon蓝牙信标的广播信息,并将收集到的信息转发给蓝牙网关。


蓝牙网关再将接收到的beacon信息回传到蓝牙定位引擎服务器和管理平台。


蓝牙定位引擎服务器运行定位引擎计算出资产定位标签VDB1620的位置信息,也就知道了其所绑定的购物车的位置信息。

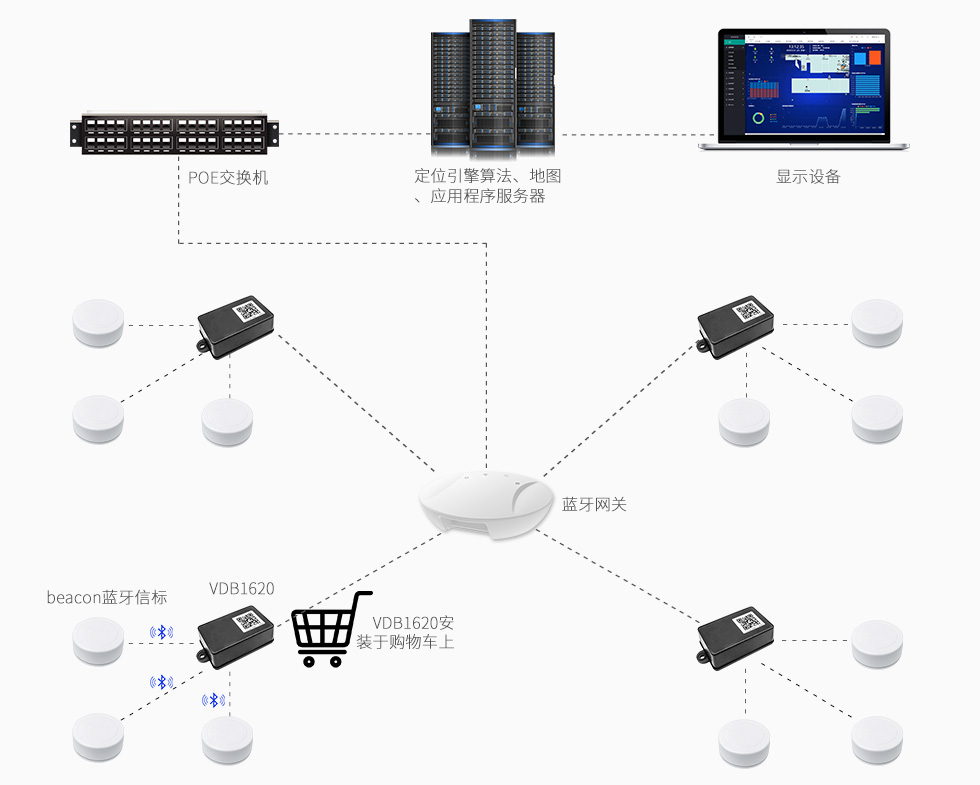

方案架构如下图所示:











VDB1620特征





支持蓝牙4.2/5.0




低功耗设计




默认参数续航4.9年




广播距离可达70米




配置防拆卸按键




支持手机app修改参数




IP67级防水防尘




资产定位管理盘点




支持iBeacon和Eddystone协议




主从一体,扫描+转发




螺丝固定安装方式




支持二维码定制内容










VDB1620应用


资产定位标签VDB1620广泛应用于资产定位管理,物品定位追踪,室内定位、室内导航、展会/博物馆导航、社交签到、广告推送、巡更巡检等方案应用中。


  1,VDB1620用于资产定位管理,资产/物品盘点,物品定位追踪,比如超市购物车定位管理等;


  2,VDB1620用于室内导航系统,比如用在商场导航,景区景点导览、博物馆导航、展会导航;


  3,VDB1620也可以用于基于位置信息的广告推送,信息推送。比如推送商品优惠券等。





VDB1620参数


  产品参数
  尺寸  72*45*26mm(长*宽*高)
  电池型号  Size AA(5 号电池/Excell 工业装 2600mAh 容量)
  工作温度  -40℃~85℃
  传感器参数(预留,默认出货不贴)
  加速度传感器  3 轴,±2g/4g/8g/16g 四档可调
  湿度度传感器  0%RH~100%RH(±%2RH)
  温度传感器  -20℃~70℃(±0.2℃)
  蓝牙参数
  无线标准  蓝牙®4.2/5.0
  频率范围  2400MHz---2483.5MHz
  数据速率  1Mbps(Bluetooth ® 4.2);2Mbps(Bluetooth ® 5.0)
  调制技术  GFSK调制
  无线安全  AES HW Encryption
  传输功率  发射功率-40dBm,-20dBm,-16dBm,-12dBm,-8dBm,-4dBm,0dBm,+3dBm,+4dBm
  灵敏度  -94dBm at 1Mbps BLE
  工作模式  主从一体(主机模式+从机模式)









VDB1620电池参数


VDB1620用两节5号电池(南孚Excell工业装)串联供电,电池更换方便。电池续航时间参考如下表格所示。




广播功率(dBm)覆盖范围(米)广播间隔(ms)电池使用时间(月)
+4dBm70米100ms10.2
200ms19.7
500ms45.1
1000ms78.9
+0dBm(默认设置)50米(默认设置)100ms13.8
200ms26.5
500ms(默认设置)58.9(4.9年)
1000ms99.2



*  表格中的计算默认采用南孚Excell工业装电池,电量以2600mAh作为参考;

*  Beacon资产标签的功耗数据仅供参考,未考虑电池自放电因素。当计算寿命大于电池寿命(5年)时,以电池寿命为准;









手机app修改资产定位标签VDB1620的参数


VDB1620也是一款蓝牙信标,所以VDB1620支持通过手机APP(Skylab_xBeacon)进行连接,并修改其广播参数。手机app可以修改VDB1620的广播频率、发射功率,UUID,Major,Minor,设备名称等参数。当VDB1620处于广播状态时这些参数将被广播出来。



此外,通过我司的手机app,可以将蓝牙信标VDB1620切换成不同的工作模式,包括iBeacon模式和Eddystone模式,如下所示。

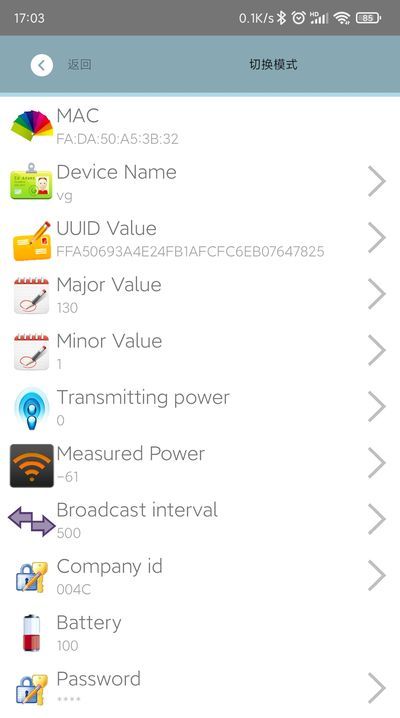

(一)手机app连接上蓝牙信标VDB1620后,默认的工作模式是ibeacon工作模式,如下图所示



  由左图可知,在app里面可以修改如下这些Beacon参数:

  *  修改蓝牙信标VDB1620的名称

  *  修改UUID

  *  修改用户数据

  *  修改Major值

  *  修改Minor值

  *  修改无线发射功率

  *  修改参考校正功率

  *  修改广播间隔

  *  修改连接密码

  *  切换ibeacon和Eddystone模式

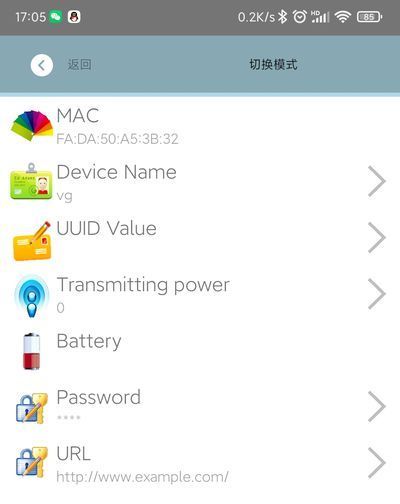

(二)在app里面,将工作模式切换成Eddystone工作模式,如下图所示



  由左图可知,在Eddystone工作模式下,可修改如下参数:

  *  修改URL

  *  修改Eddystone的UID信息

  *  设置EID信息

  *  设置TLM信息








出货清单


设备名称型号数量备注
蓝牙信标资产标签VDB16201 PCS带防拆按键
电池SIZE AA(5号2 PCS南孚Excell 工业装,2600mAh

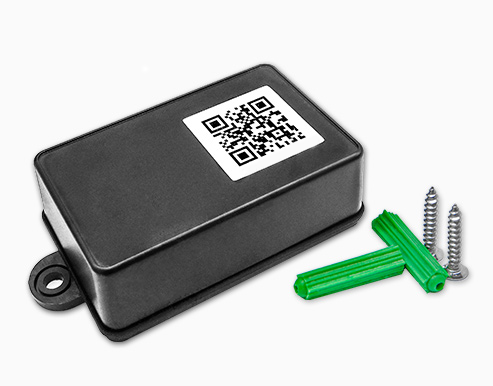

安装方式



       VDB1620支持用螺丝固定安装,将定位标签安装在需要定位的资产表面。安装时需要确保安装面平整。









合作方式


*  微能信息可以提供VDB1620内部PCBA板子供客户做产品集成;

*  微能信息可以提供成品资产定位标签VDB1620;

*  微能信息支持出货无丝印(无logo)的中性版蓝牙信标设备VDB1620。




资产定位标签蓝牙信标供应商厂家,深圳市微能信息科技有限公司,网站: http://www.95power.com.cn
