UWB隧道人员定位解决方案(单洞长隧道)
发布日期：2026-10-23 浏览次数：次

　　隧道属于封闭狭长空间，GPS/北斗卫星信号无法穿透，传统定位方式精度差、部署复杂，很难满足洞内施工安全管控需求。本套UWB人员定位方案，针对单洞长隧道场景设计，采用TOF测距定位算法，支持一维、二维定位，单基站可视覆盖距离可达300米以上，长700米单洞隧道仅需少量基站即可完成全覆盖，施工布线简单，非常适合公路隧道、引水隧洞、管廊、斜井等狭长地下工程使用。

　　整套系统由UWB定位基站、安全帽式UWB定位标签、定位管理平台三部分组成。管理人员在监控中心就可以实时查看隧道内所有作业人员位置、动态轨迹;遇到险情时，支持人员一键SOS求救、平台下发撤离指令，快速开展应急搜救，是隧道智慧工地安全管控的核心子系统。

　　核心方案优势

　　1、远距离覆盖，少基站低成本

　　依托定向天线增强信号，单基站可视覆盖300米以上，700米单洞隧道只需要2台基站就能完成信号覆盖，相比传统多基站TDOA方案，大幅减少设备数量、降低布线和施工工期，适合狭长隧道场景落地。

　　2、厘米级稳定定位

　　无遮挡环境下定位精度10~50cm，支持一维、二维两种定位模式，适配隧道里程一维链状定位，也可满足岔口、加宽段二维平面定位，满足隧道不同区段管控需求。

　　3、工业级防护，适应隧道恶劣环境

　　定位基站IP67防护、定位标签IP65防水防尘，设备可在潮湿、粉尘、震动的隧道环境稳定运行，工作温度范围宽，耐高低温。

　　4、标签续航长，使用省心

　　安全帽款定位标签采用500mAh锂电池，1Hz上报频率下续航可达45天以上，磁吸式快充，2小时内充满;标签体积小巧，卡扣和卡片可分离，粘贴固定在安全帽内部，不影响工人正常作业。

　　5、丰富报警机制，应急能力强

　　标签自带震动马达、声光指示灯，支持一键SOS求救、低电量提醒、静止滞留报警;基站支持继电器报警输出、撤离命令远程下发，现场声光提醒人员疏散，险情发生时第一时间预警。

　　硬件组成说明

　　UWB定位基站

　　采用金属定制外壳，配套13dBi定向天线、一体化安装支架，DC12V供电，功耗低;自带RJ45网口，支持有线网络传输，配有网络、运行状态指示灯，内置蜂鸣器，可根据在线标签数量差异化鸣响提示，方便现场运维人员快速判断基站工作状态。

　　防护等级：IP67

　　定位算法：TOF，一维/二维定位

　　覆盖距离：可视距离≥300米

　　供电：DC12V，电流<500mA

　　UWB安全帽定位标签

　　为隧道施工人员专用定位终端，卡片与固定卡扣分离，背胶粘贴在安全帽内侧，不额外增加头部负担。自带磁吸充电，具备防反充保护;集成指示灯、震动马达，多重告警提示。

　　定位精度：10~50cm(无遮挡)

　　续航：1Hz刷新率续航≥45天

　　防护等级：IP65

　　告警功能：SOS求救、静止报警、撤离报警、低电量报警

　　定位管理软件平台

　　配套定位管理平台，支持隧道地图导入、人员实时位置展示、历史轨迹回放、人员进出统计、电子围栏设置、告警记录存储;提供标准对接接口，可接入智慧工地平台、视频监控系统，实现视频联动。

　　主要功能

　　✅ 实时位置监控：监控大屏实时展示隧道内所有人员位置、人员总数、在线状态，按班组、工种筛选查看

　　✅ 人员轨迹回放：可查询任意人员历史行走路线，追溯作业路径，用于事故复盘、作业合规核查

　　✅ 电子围栏管控：掌子面、爆破区、高危区段设置电子围栏，人员越界自动报警

　　✅ 一键SOS应急求救：工人遇到险情按下标签SOS，平台弹窗报警、标签震动声光提醒

　　✅ 远程撤离通知：管理端一键下发撤离指令，洞内所有标签同步声光+震动提醒人员撤离

　　✅ 静止滞留报警：人员长时间静止不动，系统触发报警，防范人员晕倒、被困风险

　　✅ 人员考勤统计：自动记录人员进洞、出洞时间，统计洞内作业时长，自动生成考勤报表

　　✅ 告警日志留存：所有SOS、越界、低电、静止报警记录自动保存，支持导出

　　典型适用场景

　　公路隧道、铁路隧道、引水隧洞、综合管廊、矿山斜井、狭长地下廊道、电缆隧道等单洞狭长空间人员安全定位项目。

　　部署说明(700米单洞隧道参考)

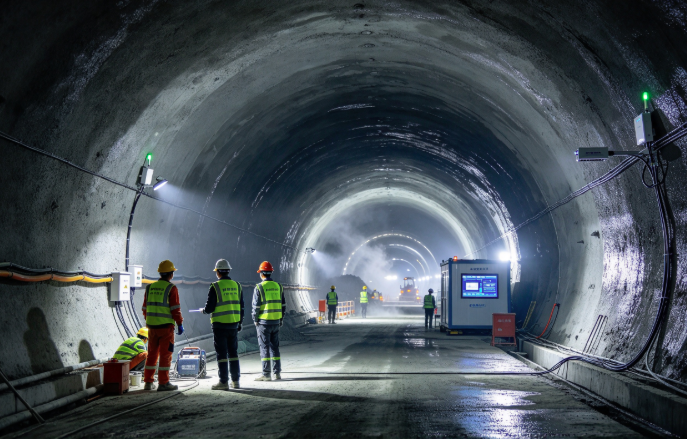

　　沿着隧道洞身拱顶或者侧壁间隔安装UWB定位基站，定向天线朝向隧道纵深方向;施工人员每人佩戴一张安全帽定位标签，基站网线接入交换机，数据上传至本地服务器或者云端定位平台，监控中心电脑即可查看全部定位数据。整套方案部署简单，不需要复杂的时间同步布线，现场调试快，适合隧道边施工、边安装。

　　交付内容参考

　　UWB定位基站、定向天线、馈线、安装支架、电源配件、安全帽UWB定位标签、定位管理软件、部署调试服务、操作培训。
